Revox pr99 mk3 Proszę o pomoc...


tascam34b

Recommended Posts

Witam!! Mam do WAS dwa pytania.



1. Od około roku mam Revoxa pr99 mk3 i zauwazyłem pewną rzecz ze magnetofon rysuje tasmy szczegolnie na poczatku szpuli nie wiem czym to moze byc spowodowane... Na razie te tasmy jeszcze jakos sie trzymają ale jeszcze kilkadziesiat przewiniec i moze byc problem. A CD to dla mnie nie to samo...



2. Czy w tym revox'ie jest mozliwosc regulowania silnikow naciągu szpuli?? Czy istnieje jakis moduł streujący naciagiem szpul, czy jest mozliwosć wyregulowania tego jakims potencjometrem w srodku magnetofonu?





Pozdrawiam i z góry dziekuje za pomoc

Romek

Link to comment
Share on other sites

Może być też tak, że używasz zbyt cienkich taśm. Do takiego magnetofonu powinny być taśmy 50um z tego na podłoże przypadało jeśli mnie pamięć nie myli 38um. Są one odporne na wyciąganie i często mają warstwę anypoślizgową. Sprawdź, czy takie zarysowania są na wszystkich taśmach. Jest mozliwość regulowania siły naciągu, lecz bez taśmy dynamometrycznej lub podobnego przyrządu raczej bym tego nie robił.

Link to comment
Share on other sites

Hmm Zarysowania powstają na kazdej tasmie obojetnie od grubosci tzn na niektorych mniej na niektorych bardziej... Czysciłem, przegladałem tor tasmy i naprawde nie wiem co moze byc tego przyczyną.



Co do regulacji naciagu taśmy... Przydałoby sie to wyregulowac poniewaz magnetofon zaczyna miec problemy z przewinieciem tasmy, tzn pod koniec zaczyna zwalniac... dzieje sie tak tylko podczas przewijania tasmy w tył. I zaczynam podejrzewac ze przyczyną nadmiernego rysowania tasm i zwalniania podczas przewijania moze byc za duzy naciag szpuli odbiorczej.

Link to comment
Share on other sites

No faktycznie może tak, bo w sytuacji gdy w czasie przewijania do tyłu szpula odbiorcza jest już prawie pusta jest najtrudniej. Wtedy siła w tasmie jest największa (przy stałym momencie oporowym szpuli odbiorczej) a kat opasania kołka prowadzącego po stronie tejże szpuli największy, zatem i opór powstający na tym kołku też i z tego powodu rośnie.

Link to comment
Share on other sites

tascam wiem, że sprawdzałeś tor przesuwu, lecz czy lewa rolka - wejściowa przed głowicami obraca się swobodnie? Z kolei prawa wylotowa jest (jeśli mnie pamięć nie myli) nieruchoma, jeżeli jej powierzchnia jest wytarta możesz poluzować od góry śrubę mocującą i obrócić ją tak by z taśmą stykała się "nową" lustrzaną powierzchnią.

Link to comment
Share on other sites

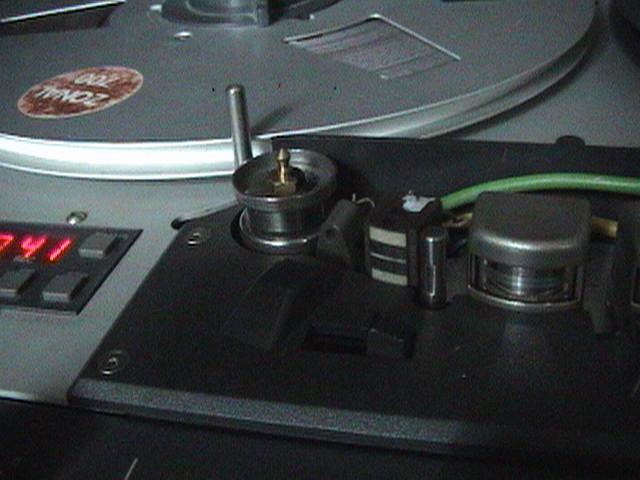

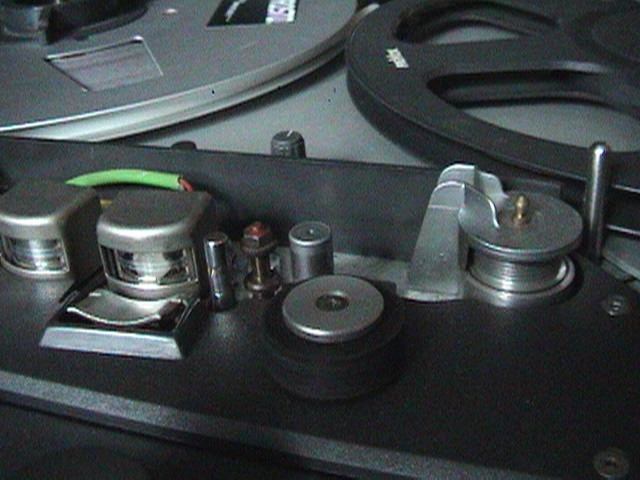

Lewa rolka porusza sie swobodnie... A prawa rolka jest ruchoma z tego wzgledu ze za jej pomocą liczony jest czas. W sekundach minutach i godzinach. Ta rolka rownierz obraca sie zwobodnie. Załaczam zdjecie toru przesuwu tasmy w moim revoxie

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-332-100002020 1170276668_thumb.JPG

post-332-100002021 1170276666_thumb.JPG

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

W moim starym rupieciu A77 rolka prawa jest nieruchoma i jakiekolwiek uszkodzenia na jej powierzchni powodują uszkadzanie tasmy. A jak wygląda powierzchnia kołków prowadzących? Upieram się trochę przy tej części toru, gdyż nawet przy zbyt dużych naciagach taśmy - jeżeli rolki i kołki prowadzące mają nieuszkodzone powierzchnie nie powinny powstawać zarysowania taśmy.

Link to comment
Share on other sites

>Alexander,tascam

Widzę, że taśma styka sie z dźwigniami służącymi chyba do stabilizacji naciągu taśmy. Jak działa mechanizm stabilizacji naciągu taśmy? Chodzi mi o to czy to jakis sterowany hamulec mechaniczny, czy sprzęgło sterowane mechanicznie, czy jakieś silniki elektryczne - jak są one sterowane tymi dźwigniami. Zakladam, że dźwignie są czujnikami naciągu (siły w taśmie).

Link to comment
Share on other sites

Profee ->Te dzwignie stabilizujące to nic innego jak kawałek spręzynki zaczepiony gdzies tam pod spodem obudowy. Rozebrałem go przedwczoraj.. Niestety to nie one regulują siłe naciagu tasmy, nie ma tam zadnej elektroniki. Naciag tasmy jest regulowany poprzez silniki ktore "kręcą" szpulami.



Tzn wydaje mi sie ze on w ogole nie jest w zaden sposob regulowany tylko poprostu był ustalony odgornie podczas projektowania magnetofonu. Nie wiem nie mam pojecia.



W kazdym badz razie te dzwignie nie mają nic do gadania jesli chodzi o naciag tasmy...



Alexander -> Ogladałem dzisiaj dosyc dokładnie kołki prowadzące i ciagle nic, mozliwe ze sa to mikrozarysowania ktorych nie jestem w stanie stwierdzic patrząc "na oko".



Przejrze dokładnie cały tor tasmy i napisze co zauwazyłem bądz tez nic nie znajde.

pozdrawiam

Link to comment
Share on other sites

Profee ->Te dzwignie stabilizujące to nic innego jak kawałek spręzynki zaczepiony gdzies tam pod spodem obudowy. Rozebrałem go przedwczoraj.. Niestety to nie one regulują siłe naciagu tasmy, nie ma tam zadnej elektroniki. Naciag tasmy jest regulowany poprzez silniki ktore "kręcą" szpulami.



Tzn wydaje mi sie ze on w ogole nie jest w zaden sposob regulowany tylko poprostu był ustalony odgornie podczas projektowania magnetofonu. Nie wiem nie mam pojecia.



W kazdym badz razie te dzwignie nie mają nic do gadania jesli chodzi o naciag tasmy...



Alexander -> Ogladałem dzisiaj dosyc dokładnie kołki prowadzące i ciagle nic, mozliwe ze sa to mikrozarysowania ktorych nie jestem w stanie stwierdzic patrząc "na oko".



Przejrze dokładnie cały tor tasmy i napisze co zauwazyłem bądz tez nic nie znajde.

pozdrawiam

Link to comment
Share on other sites

Dokładnie,I niczym innym... W Tascamie te dzwignie chociaz właczały i wyłaczały silnik napedu tasmy. A tutaj wyłaczenie tasmy odbywa sie za pomocą podczerwieni. Jest to bardzo wadliwe rozwiazanie bo dioda podczerwieni czesto sie brudzi zwykłym kurzem lub drobinkami tasmy ktore opadają na diode. i wtedy magnetofon sie nie wyłacza! I np właczam przewijanie a tu kuku. Jestem w drugim pokoju i tylko słysze szelest tasmy ktora powinna sie zatrzymac.

Link to comment
Share on other sites

PR-ka jest "nieco" nowocześniejsza od A77, lecz wygląda na to, że większość rozwiązań jest podobna. Między innymi te dźwignie kompensujące skoki napięcia taśmy. Wbrew pozorom to potrzebne drobiazgi, jak kiedyś ominąłem je zakładając taśmę taśma zesunęła się przy pierwszym zatrzymaniu z przewijania z prowadnic i uległa zgnieceniu. Ale do sprawy: zerknąłem w service manual do A77 i tam podobnie jak w PR naciąg realizowany jest za pomocą silników napędzających szpule, lecz same silniki w/g instrukcji serwisowej zasilane są prądami o innych napięciach w zależności od uruchomionej funkcji. Te napięcia mozna regulować i podejrzewam, że w taki sposób odbywa się regulacja naciągu taśmy. Tascam, jeżeli to ci się na coś przyda i dysponujesz dynamometrem mogę podesłać wartości naciągów jakie są podane dla A77. Pewnie te wartości wiele się nie różnią między tymi maszynami.

Link to comment
Share on other sites

Zacznę od napięć: pozycja play/rec silnik przewijania w tył (lewy) przy szpuli dużej 49V, przy małej 36V, silnik przewijania w przód (prawy) szpula duża 55V, mała 42V. W pozycji przewijanie w przód silnik lewy 21V, prawy 105V. Pozycja przewijanie w tył, silnik lewy 99V, prawy 15V. Dobra teraz drogi Tascamie woltomierz odkładamy i łapiemy się za dynamometr, a właściwie za wagę. Na kołki zakładasz szpule o średnicy 115mm. Z lewej szpuli w lewą stronę wywlekasz taśmę( lub sznurek nawiniety na szpulę) i zaczepiasz do niej wagę to bedą wartości A, w prawo z prawej szpuli to samo i to będą wartości B. Załączasz funkcję PLAY wartości A:70g, B:85g. Funkcja przewijanie w lewo A:210g, B:20g. Funkcja przewijanie w prawo A:20g, B:230g. Pamietaj, że to wartości dla A77 i napięcia mogą być inne, lecz naciągi mogą być zbliżone. Powodzenia.

Link to comment
Share on other sites

Tascam wydaj 43,91zł i nie będzie trzeba szukać po omacku :-) Instrukcję serwisową możesz kupić tu:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tam są procedury regulacyjne, parametry, wszystko. Warto to mieć.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 2 years later...

Witam.Pod tym adresem sa jakies obrazki zwierzakow. Chyba zaszla jakas pomyłka

A korzystając z okazji prosze posiadaczy revoxa Pr99 MK3 o pomoc.

Kupiłe rozwalonego Revoxa . Zacząlem go skladac .Silniki kręciły normalnie .Jednak cos pokręciłem z przewodami i nie chodzi . potrzebuje fotki płytki ktora jest pod panelem z pokrętłami .Jest tam duża płytka ,do której sa zamocowane poszczególne moduły.Patrząc z tyłu na stojacy magnetofon jest zestaw plytek nad silnikiem CapstanaJesli ktoś może zrobic kilka fotek prawej strony tych plytek ,bede cholernie wdzięczny.Dotyczy części prawej ,tam gdzie jest kilka przewodów na konektory. Nie wiem jakie kolory gdzie podłączyc .

Serdecznie pozdrawiam ludzi dobrej woli.
