Lampowy wzmacniacz słuchawkowy DIY

[crategus]

systex- jak najbardziej popieram, no i moznaby (chyba to wlasnie sugerowales ;p) zrobis wspolne zamowienia tam gdzie sie da

[Walery]

Witam. Pamowie ktoś może się podjąć tego heroicznego wysiłku i zorganizować zamówienie do elpodu na rezystory? Chętnie bym się podpiął a sam czasu na organizację wszystkiego niestety nie mam. Co do pozostałych elementów to zakupiłem już Panasonici FC 4700/25V i zamówiłem SCR KP - a co jak szaleć to szaleć;-)

[areg]

Mam Pre wg podobnego schematu na dobrych komponentach i powiem że powalił mnie na kolana. GC rozwinął skrzydła, wszystko stało się klarowniejsze i bardziej wyraźne, scena muzyczna wręcz idealna. Proste urządzenie a daje tyle frajdy :)

Więc życzę powodzenia w składaniu.

[loszmi]

Barszczyk, przypominam się z prototypowymi płytkami. Piszę się na słuchawkowca i Panowie na rezystory z Elpodu. Może rezystory to od razy do pre i słuchawkowca zamówimy?

[Walery]

no właśnie tak się mi wydaje że warto byłoby razem zamówić rezystory z elpodu, ktoś pytał o wyłączniki sieciowe - tutaj chyba w dobrej cenie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barszczyk]

Witam





zaczolem dlubac sobie PCB i trzeba zastanowić sie jak to ma wygladac....



1) czy to ma byc wszystko na jednej PCB czy moze moduły??? czyli kazdy kanał na osobnej PCB...



2) SRC'y ze względu na swoje wymiary będa montowane on spodu plytki



3) jak widac plytka ma takie same wymiary jak Tube Preamplifier, postaram sie zmniejszyc, ja jak tylko sie da



4) rezystor R3 / 10W zastąpiłem dwoma połaczonymi równolegle..... bedzie miejszy foot



5) wejscie i wyjscie liniowe z jednej strony plytki, a wyjscie na sluchawki z drugiej





na koniec schemat i tak na szybko pcb



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

Czy ktos z was porownywał układ WK z WK-obc. akt.?? ale w zastosowaniu jako preamp

[Gość G.Mark]

Jakby co, to ja już się "piszę" na komplet płytek drukowanych. Znasz może dobre źródło podstawek pod lampy do druku?



Pozdrawiam,

GM

[Direct]

Ponawiam pytanie , czy podstawki pod lampy nie mogą być zaprojektowane jako montowane od strony druku,w nowym projekcie pcb jak według mnie słusznie sugeruje - buble_corp.Duże kondy mogłyby w tym wypadku zostać.

[barszczyk]

G.Mark =>



swietne podstawiki w wersji 'LUX i DeLUX' znajdziesz na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

Pięknie dziękuję za link.

A co do projektu wzmacniacza, to może warto by było opracować dwie wersje płytki zasilacza: z mostkiem półprzewodnikowym i z EZ80/81. Te lampy są jeszcze osiągalne, a niektórzy mają je w swoich zbiorach.



Pozdrawiam,

GM

[pawcio]

>barszczyk

wstepnie pisze sie na plytki.

przyłączam sie do pomysłu G.Marka zeby nie rezygnowac definitywnie z lampy prostowniczej

pozdrawiam

[magazynier]

Sory, nie przeglądałem wątku

potęcjometr był na tyle kiepski, że po prostu nie było styku, a to nie wiadomo dlaczego robiło się głośno na max

poza tym kanały były cholernie nierówne

drabinka rozwiązuje wszystkie te problemy

[magazynier]

moj powyższ wpis do pkrecz

[pkrecz]

>magazynier

Dzięki.

[systex]

Do barszczyk

Deklarowalem ze bede chetny na te plytki do wzmaka sluchawkowego, jednak na "szybo" wypadla mi przeprowadzka wiec na razie sobie odpuszcze, raczej nie bede mial ani sily ani czasu ani kasy zeby robic nowe rzeczy, wiec tak nawszelki wypadek pisze ze rezygnuje, chyba lepiej teraz niz jak bys juz zamawial :)

A teraz to z tydzien mi zejdzie na przeprowadzke i z miesiac na zrobienie tego Pre co juz mam plytki

Pozdrawiam

[loszmi]

No, ja na płytki do lampowca nadal jestem chętny. Barszczyk pamiętasz o mnie i o Twoich prototypowych płytkach pod pre?

Pewnie masz sesję... powodzenia!!!

[karbidoczaszka]

barszczyk

Płytki dotarły. Są naprawde fajnie zrobione. Piszę się na zestaw płytek do słuchawkowca ;-)

Dzięki wielkie ...

[grip]

Do mnie też dotarły płyteczki, dzięki. Również piszę się na płytki do słuchawkowca.

[gasolin]

barszczyk,

piszę się na 2 kpl płytek do słuchawkowca.

:)

[barszczyk]

Witam dajcie mi jescze kilka dni sesja juz powolutku sie konczy...





loszmi => oczywiscie ze pamietam w tygodniu dostaniesz na maila zdjecia tych pcb...





do wszystkch



dostalem maila od kolegi Primera z propozycja .....

topologia SRPP->WhiteCathodeFollower zaproponowanej przez Broskie'go z Tube CAD, schemat wygada ta na piewszy rzut oka wyglada lepiej od Kamykowego ale to moje zdanie....





zasilacz:



U anodowe przez duodiode EZ80 [iwy 90mA MAX wiec w zupelnosci wstarczy.... lampa pociaga za soba zastosowanie dlawika [10H / 100mA].....

napiecie 250V czyli kondansatory minimalnie na 350V ,

250 V CD to juz jak dla mnie duzo i wole nie rysykować daja Cap'y na 250V

i tu pojawia sie problem 470uF/350W maja srednice 30mm co powoduje ze plytka do najmniejszych nie bedzie sie zaliczać.....



U żarzenia tu luksus :> stabilizacja na LM350[3A] co w zupelnosci starczy, bedze miejsce na radiator, kondensatory FC, wima no i to byloby wszystko.....



jeszcze schemat PSU:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

zamiast 5687 można śmiało wrzucić 6n6p. podobno ;)

[magazynier]

>barszczyk

jeśli planujesz płytki do tego układu, chętnie wezmę komplet lub dwa

[barszczyk]

Witam

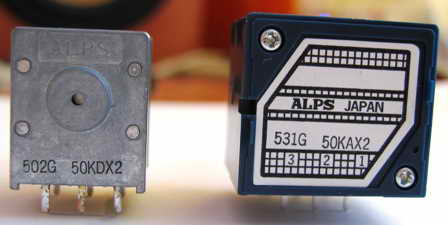

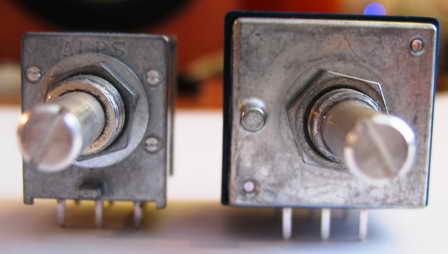

taki maly TIP z mojej strony ALPS i alps



widac chyba roznice....... dziwi mnie tylko ze ALPS nie jest hermetycznie zamykany? myslalem ze jest a tu takie rozczarowanie :/



ALPS to koszt 99zł, natomiast apls 65zł, róznicy w dzieku nie slysze



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barszczyk]

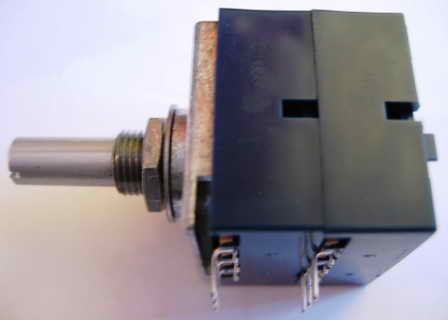

no i jeszcze dwie fotki.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbidoczaszka]

Co do potencjometrów ALPS RK27 to można w dosyć dobrej cenie kupić na niemieckim ebay. Z wszystkimi dodatkowymi kosztami wychodzi około 75 PLN a z silniczniek okolo 100PLN czyli taniej niż w Akkusie.

[karbidoczaszka]

>Co do potencjometrów ALPS RK27 to można w dosyć dobrej cenie kupić na niemieckim ebay. Z wszystkimi

>dodatkowymi kosztami wychodzi około 75 PLN a z silniczniek okolo 100PLN czyli taniej niż w Akkusie.



Ooops, w miejscu słowotworu 'silniczniek' miało być 'silniczkiem' ;-)

[4kowal]

na allegro po 38zł sa z silniczkiem ( 632M-100KX2 ):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ma stoisko na wolumenie, wiec moze mozna tam odebrac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barszczyk]

Witam



widze ze temat powolutku umiera.... a szkoda...



pochwalcie sie swoimi tworami!!



a tam w ogole to czym byłby student bez sesjii poprawkowej ?! ;p....



no nic kolejny semestr za soba.... ufffff



zrobiłem płtrke pod wzmacniacz sluchawkowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



miedzy padami C3A i C3B znajduje sie kondensator 39uF montowany od spodu druku.

PCB jest pod jeden kanał, czyli na stereo 2e plyteczki.



jak Wam sie podoba?



jesli cos nie tak to poprawie....



co do zasilacza to robie .... ciezko idzie ale robie.....



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

Trzymam kciuki.
