Już rozumiem:)

Jestem początkującym więc wielu rzeczy jeszcze nie wiem. W najbliższym czasie zamówię te rezystory i porównam.

Dzięki za radę:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozefkania]

gsound, 12 Sty 2009, 14:49



Mam nadzieję, że podwoiłeś wartość cewki dla tego GDN13 8ohm, w stosunku do wersji oryginalnych Mite.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

>józefkania



GDWK zawsze był w totemach w wersji 8ohm (a przynajmniej dla tej wersji funkcjonuje zwrotka opracowana na forum), więc nie trzeba zwiększać wartości rezystora.

Natomiast GDN był w wersji albo 4, albo 8 ohm i tu musi dać większą cewkę (chyba koło 1,2mH) - gdzieś w wątku była omawiana ta sprawa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozefkania]

ganzz_gut, 12 Sty 2009, 15:33



Ja nie mówię o GDWK :) One są 8ohm i tyle.



Natomiast GND 4 ohm będzie grał (teoretycznie) dwa razy głośniej od wersji 8 ohmowej. Chodzi o efektywność napięciową. Dlatego trzeba zwiększyć tłumienie dla wysokotonówki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozefkania]

GDN oczywiście :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gsound]

Cewka jest podwojona, a dokładniej 1.70 mH, powietrzna, dr-1.4mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

>gsound



To zrobiłeś ten sam błąd co ja, jak kiedyś robiłem klony. Odwiń ją do 1,2 - od razu poczujesz różnicę na średnicy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozefkania]

ganzz_gut, 13 Sty 2009, 17:54



Różnica to oczywiste, ale czy koniecznie była na lepsze ? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

>józefkania



oczywiście, że na lepsze ;)



Przy 1,7 średnica jest zdecydowanie stłumiona i cofnięta. To jest po prostu za duża cewka do tej konfiguracji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[johnnybravo20]

Powoli dokanczam swojego clona no i pomyslalem ze zronie sobie jakis fajny znaczek co by tak pusto nie było (obudowa a la staf)

Wklejam na forum :)

wydruk pod pleksi przykrecony ozdobnymi srubami

Jakby ktos reflektowal moge druknac wiecej (z maszyny solventowej)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

o-ja-cie-pi...!!! a podświetlany?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

ganzz_gut, 14 Sty 2009, 16:28



>o-ja-cie-pi...!!! a podświetlany?



jak na niebiesko biorę 100 sztuk :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gsound]

Choć bym chciał, to na moich Mietkach i tak nie ma miejsca by dać takie logo, a na prawdę bardzo fajnie sie prezentuje:( Wstaw jakieś foto z przykręconymi już na swoich Staffach:D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frytu]

Witam!

Po przeczytaniu 64 stron wpisów hmmm jak by to ładnie powiedzieć - zgłupiałem.

Do MITE mają być:

GDN 13/40 - 8ohm

GDWK 10/80 - 8ohm

W zwrotnicy:

R = 3,3ohm (3,16?)

L = 1,6mh

C = 2,7u

Obudowa:

5,6l

BassReflex:

12cm ścięty pod kątem 45* srednicy [...] ?



Wszystko ok czy coś zkaszaniłem?





Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

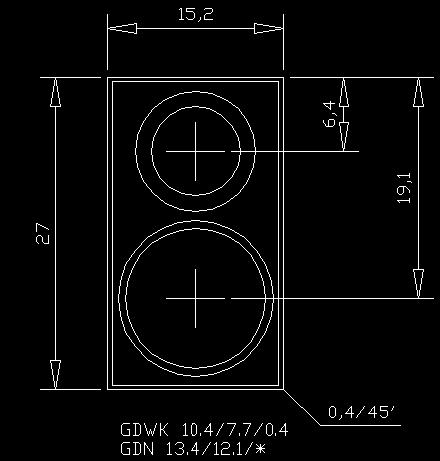

front/tył : 270 x 152 - 4 szt

boki: 270 x 195 - 4 szt.

góra/dół: 120 x 195 - 4 szt







GDN13/40/2 4ohm - 62,10zł

GDWK10/80/7

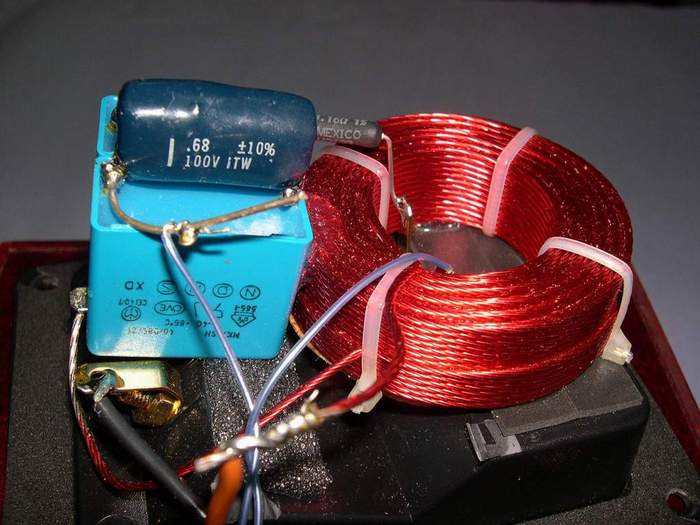

Zwrotnica Mite składa się z 3 elementów. Są to:

rezystor 3,16ohm

kondensator 2,68uF (2x1uF + 0,68uF)

cewka 0,82mH/0,4ohm Solen



14AWG SOLEN 0.82mH x2 (59295), MILLS 3R3 MRA-5 x2 (64401), SOLEN 2.7uF 400v x2 (55876)



cewka litz 0,82mH/0,4ohm x 2, rezystory Mills 3,3ohm x 2, SCR MKP 0,68uF x2



Rura 34x145 mm, ścięta pod kątem 45 stopni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

...do znudzenia można powtarzać... jak gdn 8ohmowy to cewka 1,2mH...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frytu]

jak gruby drut powinna mieć ta cewka?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

1mm starczy...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mefju]

Jeżeli ktoś by potrzebował to mam na sprzedaż zwrotnice do mietków na 4R

Kontakt na pw

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

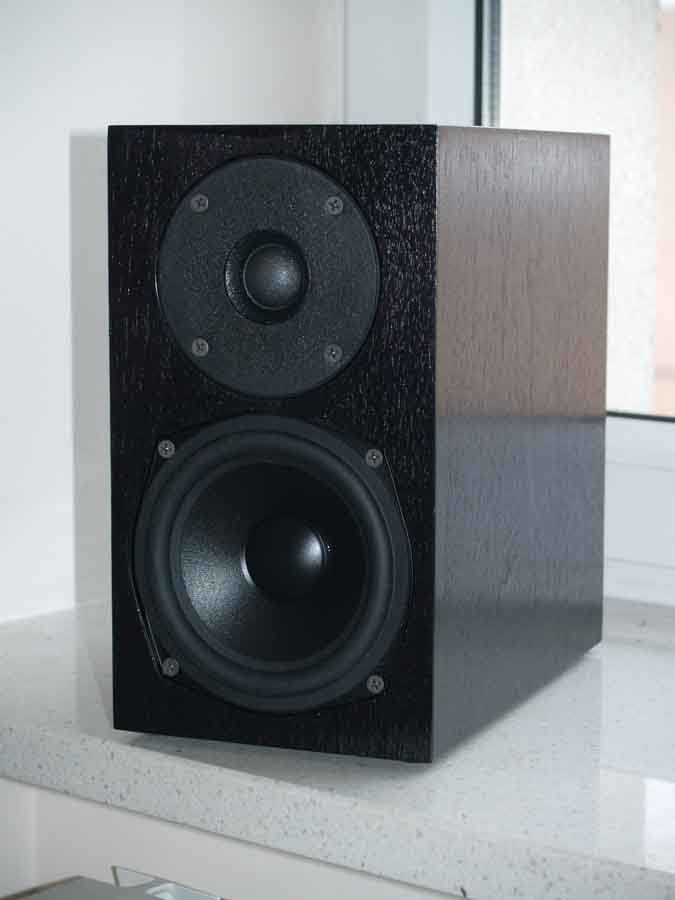

A tak sobie w wolnych chwilach robiłem.

Bardzo fajny głośnik, szczególnie w relacji cena do jakości.

Polecam.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

Dla wersji 8 ohm 13/40/2 wartosć cewki nie bedzie 1,6mH, tylko ok 1,2.

Trzeba tez bedzie dopasowac rezystancje dla tweetera, bo nie jestem pewien czy 8 i 4 om tonsil ma jednakowa skuteczność.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[konik63]

Jeśli ktoś chciałby głośniki do mietków oraz części do zwrotnicy,to mam(wersja 4 ohm),mogę sprzedać. Głośniki parowane,wentylowane,kupione w Tonsilu nigdy nie lutowane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maximus035]

Witam

Mam pytanko czy ktoś zbudował by na zamówienie klony Totem Mite od podstaw i za jaką cenę ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[scythe1123]

Witam.

Postanowiłem zbudować kolumnę na GDN 13/40/2 8 ohm. Grzebiąc w internecie znalazłem ten temat i stwierdziłem, że zbuduję kolumnę na podstawie Mite. Tylko zależy mi na wersji 8 Ohmowej.

Nie chce na to za dużo kasy wydać, chcę zrobić to jak najekonomiczniej.

Więc jeśli chodzi o cewkę w zwrotnicy to być ona w końcu 1.2mH czy 1.7mH(czyli podwójność cewki głośnika 4 Ohm) i czy jeżeli wezmę cewkę 1 Ohm to zrobi to wielką różnice (bo w cenie jest jednak różnica 10 a 45 zl...)



Do wykonania obudowy mam w piwnicy sklejkę grubości 12 mm, czy taka sklejka może być?

Wszyscy robią z MDFów, nawet oryginalna obudowa ma 16 mm, jak nie patrzeć jest różnica.



Czytałem gdzieś, że zwiększenie obudowy może poprawić bas, ja oczywiście bym się na to zdecydował, tylko o ile zwiększyć pojemność?

Do tego myślałem żeby użyć bass reflexu o większej średnicy.

Oczywiście do tego dochodzi wytłumienie kolumny (jaki materiał polecacie do wytłumienia?)



Będzie to moja pierwsza poważna konstrukcja DIY, więc nie mam doświadczenia, jestem ciekaw co mi wyjdzie.

Wcześniej trochę czytałem o konstrukcji kolumn. Gdy wyliczałem obudowę BR to mi wychodziło w 9-10 litrów. Więc jestem trochę zdezorientowany, tym bardziej, że zaczynam dopiero zabawę w DIY

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lupu$]

1. Z tego co ja się orientuję to 1,2 mH. (wersja 8 ohmow ma więcej basu w większych obudowach ale pamiętaj, że żeby to zasilić to trzeba małej elektrowni atomowej)

2. Cewka 1 Ohm to już spory opór. Z tabeli polinka wynika, że będzie z drutu 0,8 mm. To już może się nieźle grzać i będzie to słychać. Lepiej dołożyć i nie mieć problemów szczególnie przy małym spl mietków.

3. Jeśli chodzi o sklejkę to daruj sobie!!! W castoramie obi itp. zapłacisz nie więcej ja 15 zl za płyty wiórowe 18 mm, które od razu będą idealnie docięte, czego ty raczej nie zrobisz w domu. 12 mm jeszcze do tego sklejka będzie o wiele za cienka. Szczególnie jak myślisz o zwiększeniu objętości.

4. Pojemność możesz zwiększyć jeśli chcesz używać mietków do stereo. Jeśli będziesz wspomagał się subem to sobie odpuść. Myślę, że max to 9l ale nie poleca. Coś ok 7l powinno być w sam raz.

5. Bass reflex o większej średnicy - oczywiście, że tak. Wszyscy którzy się tego trzymali względem oryginału zrobili błąd bo tą "dziureczkę" potem słychać. (pamiętaj o przeliczeniu długości dla nowej średnicy!!!)

6. Wytłumienie: oryginalnie nie były wytłumione. Ja dałem 2cm watoliny. Ogólnie sprawdź na słuch, o ile cokolwiek się zmieni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[scythe1123]

Dzięki za szybką odpowiedź.

Co do tej płyty wiórowej to będę musiał się zorientować gdzie w moim mieście mogę coś takiego nabyć, bo niestety u mnie nie ma Castoramy ani nic podobnego.

Jutro się przejdę do sklepu i się zorientuję jaki koszt będzie elementów do złożenia tego klocka :D

(przetworniki, terminale, elementy zwrotnicy, br)

Jeśli chodzi o długość BR'a to jest lekki problem, bo jak się zabrałem do liczenia oryginalnego BR'a to wyszło mi że powinien mieć 20.62 cm :| a w rzeczywistości ma 14.5cm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) tu znalazłem wzór.

Jeśli chodzi o obudowę to też tak myślałem żeby 7 litrów nie przekroczyło.

Mam 2 wzmacniacze Unitra Fonica PW 3015 (2x15W) i PW 9013 (2x35W), ale raczej będę używał tego pierwszego. Mi nie zależy żeby z tego klocka wyciskać dużą moc, po prostu ma w miarę grać (jeżeli uzyskam efekt podobny do kolumny od miniwieży sony to będę zadowolony)

Jestem jeszcze zielony dopiero się uczę. Powiedz mi czym będzie się objawiało nagrzewanie się cewki? Domyślam się ze zwiększy rezystancje przez co niskotonowiec może ciszej grac. Tak?

A co jeżeli bym zastosował cewkę 0.5 Ohm mi na prawdę zależy na ekonomi chce się zmieścić z tym klockiem w ok 150zl, licząc, że przetworniki wyniosą mnie 100zl (mówię o jednej kolumnie)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lupu$]

Kup cewkę ok 0,5 mH, nie kombinuj. Długość br najlepiej policzyć w programie WinISD Pro. Co do tego całego tekstu o sony-kalesony to bez komentarza. A jeśli chodzi o wzmacniacze to niech się inni wypowiedzą. Jak dla mnie to szkoda mietków na te unitry. 50 zl (na jedna kolumne) nie wystarczy. Br to ok. 8 zl, terminale min. 6 zl, zwrotnica min 35 zl a gdzie reszta? Minimalny koszt wykonania 2 kolumn to ok. 350 zl.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozefkania]

Kolumny od mini wieży to zabawki. Nie długo sam się o tym przekonasz :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[scythe1123]

Jeśli chodzi o tą cewke to teraz już zupełnie zgłupiałem. 0.5mH?



Wiem że sprawa wieżyczki sony was śmieszy ale ja nie mam wyjścia, nie mam kasy na dobry sprzęt.

Chcę zrobić monitor i sprawdzić co mi z tego wyjdzie.



Czemu szkoda ci Mietków na ten wzmacniacz. Za słaby wzmacniacz na takie kolumny?



Jutro się zorientuję co do kosztów. Trochę mnie to przeraża bo nie mam za dużo kasy, może wogóle odłożę ten projekt na lepsze czasy kiedy będę miał kasę a teraz spróbuję zrobić coś na tańszych przetwornikach. Wybrałem tego GDNa bo to najtańszy nisko-sredniotonowiec tonsila...
