[raczeqq]

Witam , tak sie zastanawiam co zrobić bo jestem w kropce nad i :) .... starałem się jak najlepiej prześledzić wątek ale trapią mnie dwie sprawy....



robię totemki z taką różnicą że moje paczki są nieco węższe (135mm) i wyższe (350mm) z 16mm MDF i teraz takie pytanko .... buda ma 7,2 l netto,



i teraz czy przy niezmienionym Br i zwrotce zostawić tak czy zrobić założone ~~ 5,6 L ? jakie mogą być korzyści a jakie wady...



Nastepna sprawa.... GDN 4 czy 8 Ohm , ponoć są różnice ale niemoge doczytać się tego...



następna sprawa.... Z-Cap standart czy Cross-cap , osobiście skłaniam się ku tym drugim ale oba są w podobnej cenie... ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raczeqq]

mała aktualizacja....



są dostępne Cross-Cap'y 2,7uF

i teraz pytanie czy użyć takiego 2,7uF czy robić tak jak w oryginale

1uF + 1uF + 0,68uF ???





reszta pytań nieaktualna :P



paczki zostają standartowe 5,6 l



GDN 4Ohm już są (te z wentylacją i siateczką :P, to chyba jak w oryginale )



W zwrotkach będą Cross-Cappy



ps. Dzięki Basill za Pw

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

IMo lepiej dac z 1-2l wiecej dla GDNa:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

Daj 2,7. Dobierając dokładnie do 2,68 idziesz w koszty a i tak różnicy rzędu 0,02 nie usłyszysz (IMHO).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raczeqq]

hehehe też właśnie tak myślałem :) ale wolałem się zapytać :) paki będą 5,6l zostaje ~~1,5 - 2 litry na balast :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

jak zibi napisal, wstaw 13 4 2 do wiekszej budy, 8,5litra byloby idealne i tunel HP50x140

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raczeqq]

poza tym że mam węższą a wyższą obudowę - , reszta zostaje tak jak na klona przystało :)

totemki robię z Ciekawości co sprzedają za 2k zł :) a i przydadzą się :) ,

a jako moje główne pupilki na głowie mam coś a'la Audio physic Spark 5 tyle że na XT25tg i 2x HDS134 PPB z korektorami , właśnie przyszedł mail od Troels'a - przerobił zwrotki bo zna te głośniki tak żebym miał od czego zacząć :) , w poniedziałek zamówienie w polinku i prace startują :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieklysy]

Witam serdecznie chetnie zakupie totemki po rozsadnej cenie moze byc wersja podlogowa lub monitorki pozdrawiam Krzysztof info na priva

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lupu$]

Sprzedam klony. Info na priv.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lupu$]

Sprzedam klony. Info na priv.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raczeqq]

Mietki złożone... Aktualnie wygrzewają się, grają super - za te pieniądze rewelacja . dokładniejsze relacje oraz zdjęcia zapodam wkrótce :) ,



mam tylko jedno pytanie ... - fornir jest położony ale z racji że klejony na wikol moje pytanie brzmi jakiego lakieru użyć, żeby nie było bajzlu :P myślałem nad akrylowym ( tani i nie śmierdzi ) ale wikol jest na bazie wody i akryl tak samo :) boje się żeby poprostu nie odkleił się po nasiąknięciu. próbowałem gdzieś znaleźć takie informacje ale nie znalazłem - może źle szukam albo przeoczyłem ale mam teraz tyle na głowie.... ,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Po całkowitym wyschnięciu wikolu, jak dasz lakier akrylowy nie powinno być problemu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raczeqq]

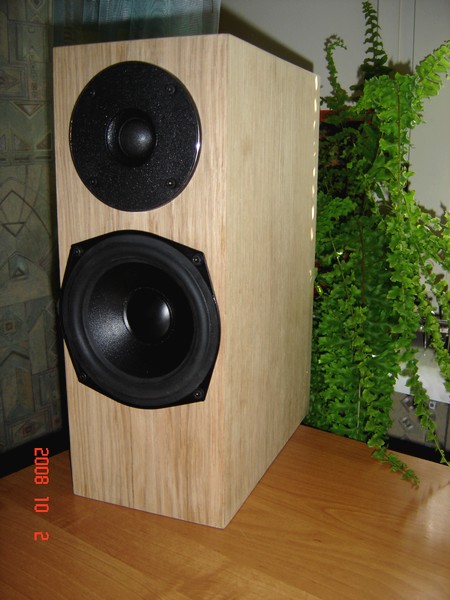

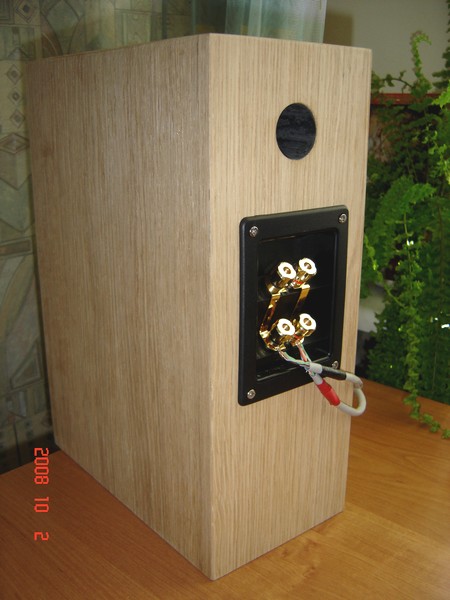

tak jak obiecałem fotki oraz dla tych którym nie chce się szukać i czytać małe przypomienie :P

fornir jeszcze do dotarcia i polakierowania :) ,

okablowanie doświadczalnie tymczasowe :)

zwrotka na terminalu klejona na żywicę epox. ,



-GDN 13/40/2 - 4ohm

-GDWK 10/80/7 - 8ohm

- cewka 0,85mH 1.0mm 0,44ohm

- 3,3 Ohm Superes

- 2,7uF Cross-Cap

- rurka kanalizacyjna :D fi 35mm 145mm scięta pod kątem 45st.



paczki lekko na "moje wymiary" - MDF 16mm 135x250x350 , w środku przekładka na ~~5,6l netto i reszta na balast , frezów nie robiłem (a specjalnie dokupiłem HDF 3mm ) ale bardziej mi się podoba jak te kosze są na wierzchu :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

Czy jakiś specjalny zamysł towarzyszył zmianie rozmiarów? Z tego co piszesz, suma-sumarum objętość w środku zredukowałeś i tak do tej typowej dla mite.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raczeqq]

wyłącznie estetyczne aspekty - poprostu takie mi się bardziej podobają :) lubię smuklejsze a wyższe... i nie tylko kolumny :D:D:D ... kosz GDN'a jest praktycznie równy z szerokością obudowy dlatego jak dla mnie też uwydatnia to taki kształt kosza GDN'a i maskuje brak frezów , bo w przypadku gdyby scianka byłaby tak jak w oryginale przyznam ze bez frezów by się nie obeszło :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mariuszdab]

Witam serdecznie, mam zamiar stac sie posiadaczem krotkich Mietkow, zamowilem u profesjonalisty-"klonowacza".

Wersja oryginalna jest wersją 4 omową. Nie mam czasu na przesledzenie calego watku a chce zapytac

czy robi sie wersje 8 omowe. Jesli takowe sa wykonywane, to ktore lepiej wybrac?

Na razie, a moze i na dluzej beda graly z NADem 3020(spokojnie napedza 4)

Jeszcze jedno pytanie, czy dlugie Mietki mają duzo potezniejsze brzmienie, czy bas jest obszerniejszy? Czy to jest zdecydowanie ogromna roznica?

Pozdrawiam wszystkich i z gory dziekuje za pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

Długie nie powinny się w zasadzie niczym różnić bo wewnętrzna pojemność jest taka sama, reszta jest odcięta przegrodą. Za to nie potrzebujesz żadnych stendów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mariuszdab]

Dzieki za wyjasnienie "dlugosci Mietkow", a co z tematem impedancji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

Pierwsza wersja mietków była 4ohm, współczesnie produkowana jest już 8ohm:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Nie należy się spodziewać jakiś słyszalnych różnic pomiędzy wersjami... teoretycznie wygodniejsza jest wersja 8ohm, ale to teoretycznie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mariuszdab]

ganzz_gut, cholernie zaluje, ze Twoje Mietki juz nieaktualne, bardzo mi sie podobaly, cudowne wykonanie. Czy 600 zeta to dobra cena za zlozenie malych Mietkow na gotowo?

Wykonanie profesjonalne, wierne oddanie wszelkich szczegolow, fornir-mahon.

A moze ktos z forumowiczow ma do sprzedania ladnie wykonane Mietki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raczeqq]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



:) zbieg okoliczności bo akurat wystawiłem aukcje , potrzebuję kasy ;/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

>mariuszdab



600 na gotowo to dobra cena ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

raczeqq, 27 Lis 2008, 19:31



>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

>

> :) zbieg okoliczności bo akurat wystawiłem aukcje , potrzebuję kasy ;/





tylko tym twoim do bardzoooooo daleko do klonów nawet nie są godne nazwania klonami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raczeqq]

no tak... inny wymiar zewnętrzny , brak frezów i sfazowań.... już grać nie będzie, no przecież nie ma prawa aha i fornir nie ten ... kolor też ma zaczenie... prawda ? ale jeśli tak bardzo Ci to pomoże i da Ci spokój to nazwijmy je klonami modyfikowanymi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lipaso]

Panowie czy ruszyło się coś w sprawie zwrotnicy do sttaf i długości rury BR? Jakoś ten temat zamarł. Czy ktoś próbował klonować Sttaf. Macie może jakieś opinie i doświadczenia?



pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gsound]

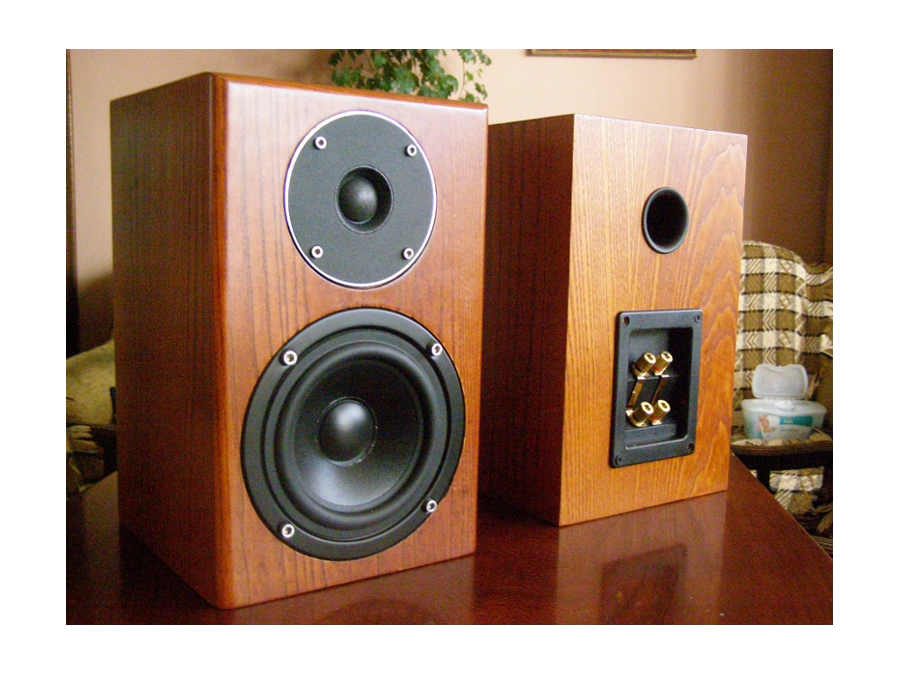

A o to moje klony Totem MIte.

Głośnik basowy to ten sam co GDN 13/40/2 8 ohm tylko, że z okrągłym koszem [GTC 13/40/1] (bardziej mi się podobał) , sopran to standardowo TONSIL GDWK 10/80/7.

Obudowa oklejona naturalnym fornirem w kolorze wiśni. Obudowa jest większa o 1 litr.

Zwrotnica robiona ze schematu który znalazłem na forum.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozefkania]

gsound, 10 Sty 2009, 11:18



Wywal te złączki. Polutuj wszystko bezpośrednio.

Przykręć terminale na 4 śruby ;)



Skoro masz wersję 8 ohm to trzeba zwiększyć wartość rezystora. A u Ciebie jest chyba 3,3 ohm, o ile dobrze widzę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gsound]

Terminale są przykręcone na 4 śruby. Na dwie były tylko aby sprawdzić czy wkrętom się główki schowają w zagłebieniu terminali. Do tych złaczek lepiej było plecionke przylutować dlatego je zastosowałem. Myślę, że nie ma to wpływu na dzwięk.

Z tego co wiem, to nie ma tych sopranów z innymi opornościami jak 8 Ohm, a rezystor jest i tak większy o 0.15 Ohma gdyż na Polinku nie mieli rezystorów 3.15Ohm tak jak jest w orginale.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozefkania]

gsound, 11 Sty 2009, 20:12



0.15 Ohma to żadna różnica :) To jest rozrzut w tolerancji 5% między poszczególnymi egzemplarzami.



Chodzi o to, że głośnik 8 ohm czyli GDN13 w tym przypadku, będzie miał o 3dB niższą efektywość napięciową od wersji 4omh. Czyli zagra dwa razy ciszej. Powinieneś stłumić kopułkę wysokotonową o dodatkowe 3dB. Czyli zamiast 3,15 ohm trzeba dać rezystor w okolicach 5,6 ohma.
