Totem Mite, Staff, odsluchy, schematy

[goplay]

Panowie, zakupiłem właśnie klony Totem Mitte - ogólnie dźwięk jest bardzo sympatyczny - akustycznie, szegółowo - to właśnie to czego szukałem ale wokal - gdzieś dwa kroki dalej - tudzież wcześniej



Pomożecie dobrą radą?



Z góry wielkie dzięki

[marko3T]

Mite i centralny w padouku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michal stabro]

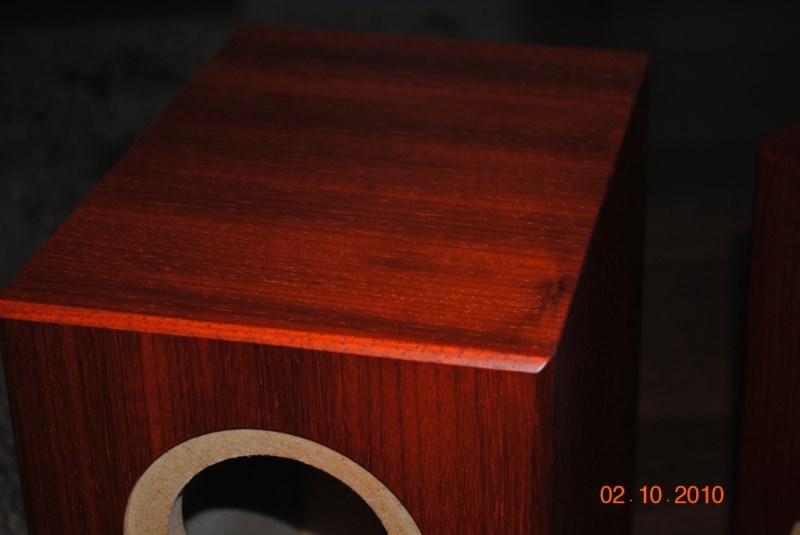

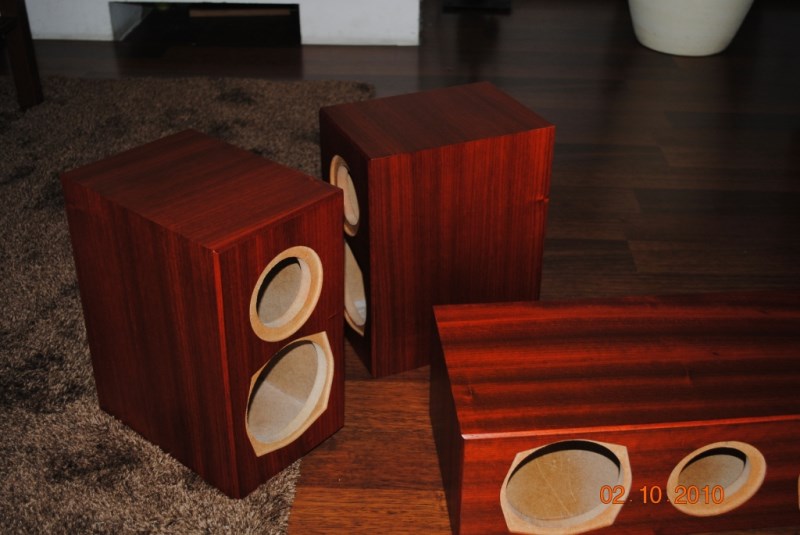

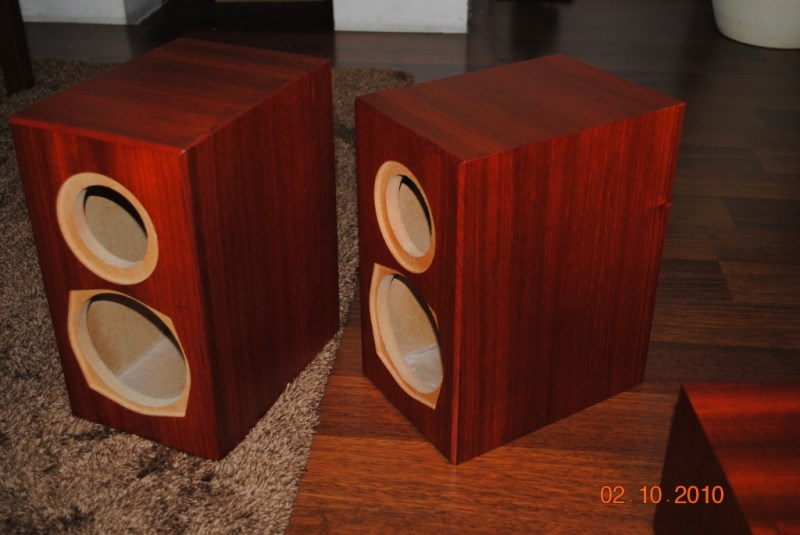

marko3T ladne te skrzynki

strasznie mnie ciekawi jak wykonuje sie te podfrezowania pod glosniki niskosredniotonowe ?

mozesz zdradzic tajemnice ?

[marko3T]

Żadna tajemnica, mam dostęp do CNC oczywiście nie gratis, mam też szablony do frezowania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michal stabro]

a mozesz zdradzic jak wykonuje sie szablon

zeby wykonac podfrezowania recznie frezarka ?

z gory serdecznie dziekuje

pozdr

[Marcin-utopia]

a mozesz zdradzic jak wykonuje sie szablon

zeby wykonac podfrezowania recznie frezarka ?

z gory serdecznie dziekuje

pozdr



przecież ci napisał !!



szablon zrobił na cnc,następnie pierścień kopiujący założył na frezarke i jazda

[Gość Cadam]

http://www.audiostereo.pl/frezy-pod-kanciaste-kosze-jak_30580.html



http://www.audiostereo.pl/frezowanie-w-mdf-pytanie-do-praktykow_26425.html/page__p__542458__hl__frez__fromsearch__1#entry542458

[michal stabro]

@utopia

kolego mam juz troche lat i potrafie wazyc swoje slowa

poprosilem o porade jak i czy mozna obyc sie bez pomocy cnc , zeby zrobic dokladne a co wazne powtarzalne podfrezowanie , czyli jak zrobic sobie szablon bez cnc ?

[Marcin-utopia]

@utopia

kolego mam juz troche lat i potrafie wazyc swoje slowa

poprosilem o porade jak i czy mozna obyc sie bez pomocy cnc , zeby zrobic dokladne a co wazne powtarzalne podfrezowanie , czyli jak zrobic sobie szablon bez cnc ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



to powinno ci wyjaśnić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bat73]

Witam

Ponieważ jestem laikiem w temacie budowy głośników, chciałbym zadać kilka pytań odnośnie BR w tych klonach. Oryginalnie jest tam rurka 34 mm dł 14 cm ścięta pod kątem 45 stopni.

1. Jakie jest oryginalne strojenie tych kolumn bo spotkałem już w tym wątku kilka różnych wartości.

2. Jaką długość rurki przyjmuje się do obliczeń w przypadku ścięcia pod kątem ?

3. Jaka jest rola tego ścięcia ?

4. Na jaką długość należy przyciąć rurkę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) żeby zachować oryginalne strojenie ?

5. Jest to rurka stożkowa jaką średnicę należy przzyjąć do wyliczeń : wejścia, wyjścia, średnią ?

6. Czy WinISD pozwala na przeliczanie BR w rurkach stożkowych ?



Czy docinając rurkę z ww linku zachowywać skośne ścięcie ?

Jeśli tak to jaka ma być długość dłuższej krawędzi ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Cadam]

Z pomiarów wychodzi na strojenie basrefleksu około 60Hz.

[bat73]

OK

W przypadku rurki z powyższego linku, która jest stożkowa - jaką długość powinna mieć dla takiego strojenia ?

Jaką średnicę przyjąć do wyliczeń ?

Czy ścinać pod kątem jeśli tak to na jaką długość tego najdłuższego wymiaru ?

[slaws]

Moja wersja klon - ale orzech .



Trwało to dużo za długo, ale od jakiegoś czasu już są.

[bumszakalaka]

Witam,



Przejrzałem kupę stron tego wątku i skłaniam się ku budowie tych klonów ale... mam pytanie - jak te Totemy "współpracują" z lampą. Jest w trakcie klejenia SE na 6L6GC ~7W na kanał. Czy te kolumny podpasują czy to będzie mezalians ;) ? Obecnie słucham CT193 pod ECL82 SE no ale czas na zmiany... Pomieszczenie 15m^2.

[kuzyn55]

W .

[loszmi]

Mam zwrotnicę na Zielonych ruskich olejakach + ruskie teflony.



Sprawdzał ktoś efekt wymieniania ruskiego zielonego na jakiegoś Jantzena lub Mundorfa?

[mgr321]

Powrócę do tematu bass-reflexu. Który z dostępnych w sklepach (Polink, itp..) najbardziej zbliżone są do oryginału?

[dolphin123]

odpal winisd i dobierz sobie pamietajac o najmniejszej srednicy w tunelu..

[Tomek 1685]

Najbardziej zbliżona do oryginału jest plastikowa rura z "elektrycznego" o średnicy 34mm i przycięta do długości jak w oryginale pod kątem 45 stopni.

[tomant]

Ponieważ od czasu do czasu ktoś wykonuje sobie Mite to i ja dla relaksu i w przerwie przed większymi wydatkami postanowiłem sobie je znowu zrobić. Tym razem całkowicie samodzielnie. Skrzynki się już kleją na strychu, a w domu ostatnie przymiarki głośników.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wiem że nie wnoszę niczego nowego do wątku, no może poza tym:

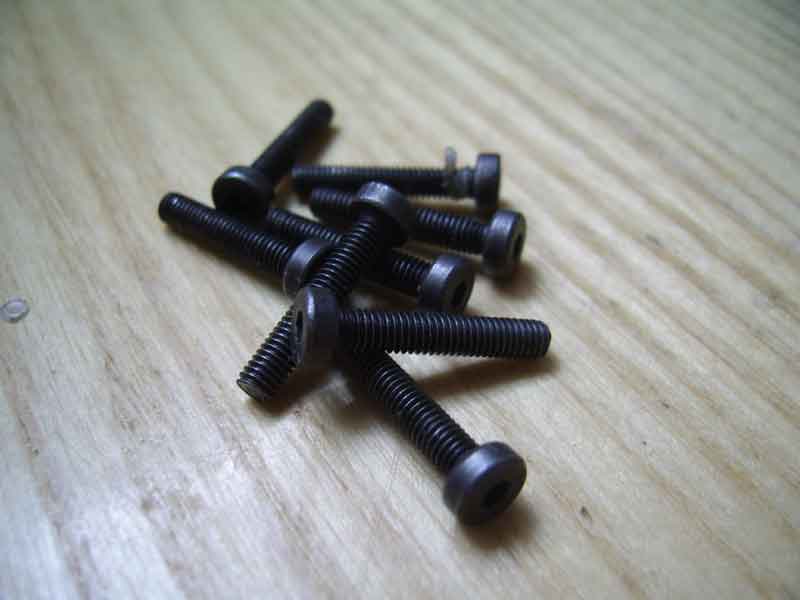

Te śrubki będą się znacznie lepiej prezentować, niż większość tutaj pokazanych. Po pierwsze to M3, po drugie imbusy, po trzecie z obniżonym łbem. Dość trudne do dostania, ale dla chcącego ... Na fotkach nie widać, ale śrubki nie trzymają się tylko na samym MDFie. Od tyłu wklejone są nakrętki. Da mi to większą pewność, że z czasem głośniki się nie poluzują.

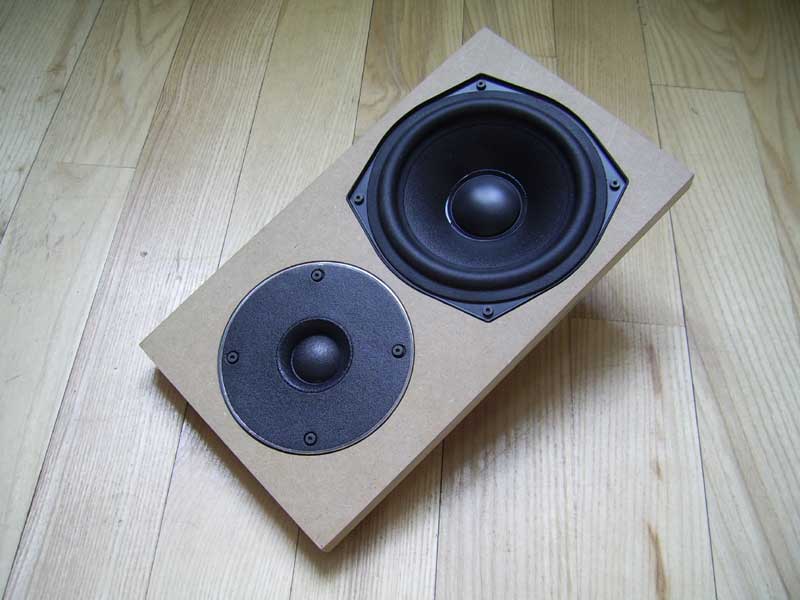

Przymiarka głośniczków wypadła satysfakcjonująco.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

Przydałaby się do tego projektu w końcu normalna zwrotnica..

[BB84]

Na fotkach nie widać, ale śrubki nie trzymają się tylko na samym MDFie. Od tyłu wklejone są nakrętki.



Jeśli nakrętka się odklei to śruby nie odkręcisz.

[tomant]

Jeśli nakrętka się odklei to śruby nie odkręcisz.

_{W sumie racja, ale raczej się nie odklei bo nawet bez kleju była na ciasno wbijana w MDF. Klej też jest mocny.}

^{Ale trochę niepokoju mi zasiałeś ;).}

[BB84]

Stosowałem swego czasu taki patent w obudowach metalowych z cienkiej blachy, nakrętka klejona epoksydem dwuskładnikowym do stali i po dłuższym czasie gdy śrubę chwyciła wilgoć taką nakrętkę zrywało. Teoretycznie tu nie powinno się nic stać, ale ...



Możesz zastosować takie nakrętki ze skrzydełkami (do odkręcania ręką, wszędzie dostaniesz) i wpuścić je z tymi skrzydełkami w MDF na klej.

[loszmi]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tak loszomi, ten patent też znam, ten z pazurkami też, ale najmniejszy gwint jaki znalazłem to M4.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dzoni]

Tak loszomi, ten patent też znam, ten z pazurkami też, ale najmniejszy gwint jaki znalazłem to M4.



W casto masz na pewno m3, brałem jakiś czas temu...

[Seweryn]

używam takiego patentu od kilku lat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

znakomicie zdaje egzamin tylko trzeba wiercić nieco mniejszym wiertłem aby wchodziły na wcisk, nie trzeba używać nitownicy, ja wyciągam za pomocą dłuższej śruby i kombinerek



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loszmi]

Tak nam się miło rozmowa gwintuje, a moich kondensatorach ktoś rzeknie?

[Gość Cadam]

Tak nam się miło rozmowa gwintuje, a moich kondensatorach ktoś rzeknie?



Lepiej zaprojektować nową zwrotnicę do Mite niż tracić zasoby na wymianę kondensatorów w skopanej oryginalnej zwrotnicy.
