Symasym wzmacniacz

[mirfak]

kooniuszy

Witaj,

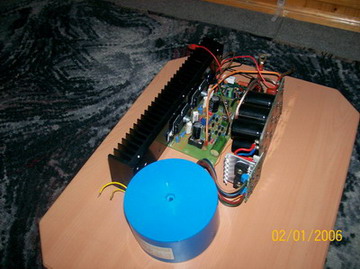

niedawno zbudowałem ten wzmacniacz. Niestety nie pracuje on na docelowym transformatorze.

W torze audio mam kondenstator MKP 4,7uF/100V.

Dźwiek: nie zawiodłem się :) głośniki JPW ML-910 (6 ohm) dopiero teraz pokazują co potrafią. Bas bardzo nisko schodzi (polecam utwór Bjork Headphones (Mika Vainio) z płyty Telegram). Średnica dobrze wyważona. Górą też potrafi zagrać (tutaj polecam rownież Bjork - All is full of love z płyty Homogenic).

Mam nadzieję, że po wymianie transformatora na docelowy (wyższe napięcie i moc) będzie jeszcze lepiej.

Aha, masa prowadzona na krzyż-zero brumu :) (przydźwięku bałem się najbardziej) ;)

pozdrawiam

[Piotreq23]

Ostała się może komuś 1pcb do symka na dwie pary tranów wyjściowych? Chętnie odkupię ewentualnie na jedną parę.

[Slawo10]

ja mam jeszcze płytki na 2 pary z pierwszej serii, tylko tam był chyba drobny bug

[wspac]

Witam



Mam kilka pytan, na ktore nie moge znalezc w watku odpowiedzi a po angielsku na stronie konstruktora nierozumiem o co biega ;)) :



1. Jaki wpływ ma zamontowanie/wymontowanie rezystora R7?

"Around R7 is wounded a 0.6mm isolated (enamelled) copper wire forming the output coil. (~12 windings)"



2. Jaki wpływ ma owiniecie drutu wokol tego rezystora? oraz wplyw ilosci pierscieni, bo spotkalem sie gdzies z inna iloscia anizeli 12..?



3. Czy gdy koncowka jest wyregulowana i wymontujemy/wmontujemy rezystor R7 (i/lub cewke na nim), znow trzeba wyregulowac prad spoczynkowy etc?



dziekuje za pomoc

__

pozdrawiam

[terminus]

Pyt. 3 - nie trzeba ponownie regulować.

Cewka z rezystorem jest zabezpieczeniem wzmacniacza przed

skutkami obciążenia o charakterze pojemnościowym (zwrotnica w kolumnie),

które może być przyczyną wzbudzeń. Indukcyjność cewki zawiera się w przedziale

0,5-10uH (dlatego spotkałeś się z różną ilością zwojów).

Rezystor zmniejsza dobroć cewki i jest karkasem.

[kubedes]

Przyszedł czas na upchnięcie symka w jakąś budę.

Jak poprawnie poprowadzić masę w przypadku konstrukcji dual mono ale zamkniętej w 1 obudowę?

Zasilanie z 1 gniazda z uziemieniem, dwa trafa, dwa mostki. W trafach mam uziemienie.

[mirfak]

kubedes,

symek, to był moj pierwszy wzmacniacz, który nie był wybredny jeśli chodzi o prowadzenie masy. We wcześniejszych wzmacniaczach (słuchawkowy Zen) trochę się narobiłem, zeby się go pozbyć.

Symka mam zamkniętego w aluminiowej obudowie; boczne ścianki to radiatory do których są przykręcone tranzystory. W środku jest trafo i zasilacz. Jedyne prowadzenie masy jakiego dokonałem, to podłączenie ekranów kabli sygnałowych w jeden wspólny punkt (bez oporników). Zero brumu.

pzdr

[F4]

Witam

Mam na zbyciu trafko pasujące do konstrukcji Symamsym 380VA 2x38V + 12V całe ekranowane miedzią (nie toroid, ale porządne rdzeniowe)

oraz tranzystory oryginalne Toshiby 2SA1094 2szt, 2SC2564 2szt.

Chciałem robić wzmacniacz Symasym lub ABox-a na tych elementach, ale wpadły mi płytki do PASS-a i zarzucam inne projekty, a te leżą i się marnują.

Jeśli ktoś chętny to zapraszam na PW

[wspac]

@terminus

dzieki!

[kubedes]

mój symek w nowych szatach.

brakuje tylko frontu - jak dotrze to pstryknę fotkę budy.



jedno trafo, jeden mostek gra niezgorzej jak w konfiguracji monobloków.

obudowy nie łączyłem z masą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

jako że napięcie zasilania mam teraz niższe (22VDC - było 25) podniosłem bias do 100mA (200mA na gałąź - tj. 50mV mierzone na rez. emiterowych). stałe na wyjściu ponizej 2 mV.



po 2 dniach słuchania stwierdzam poprawę w stosunku do wersji którą miałem wcześniej :-)

poprawiła się czytelność dalszych planów, ale scena pozostała szeroka i głęboka.

wysokie są teraz bardziej dźwięczne - dźwięk się zrobił "żywszy".

w końcu z przyjemnością i zainteresowaniem słuchałem koncerów gitarowych ;-)

ustawienie wyższego biasu powodowało pogorszenie dźwięku.



polecam pokręcić tą peerką dla prób, można sobie dobrać brzmienie.

[V343]

Jak juz dorwałem aparat to moze jakaś fotka z przebiegu prac:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekr]

Dla Toshiby jakie powinny być trany sterujące?

[wojtekr]

Halo symasymowicze niek nie pamięta? Musiałbym swojego rozkręcić- litości!

[bego]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Saginata]

U mnie do toshib sterujace to 2sa1306/2sc3298

[bego]

wywalilem kond na wejsciu (wima 4,7uf). poprawa znaczna

[wojkubi]

A jakie masz napięcie na wyjściu?

[bego]

2-3mV

[bego]

musze powiedziec ze teraz to gra. poprawa wszedzie.

[adik]

Miałem ciekawą przygodę z symkiem. Zabrałem się do sprzątania, obowiązkowo słuchając muzyczki, kiedy włączyłem leciwy odkurzacz, lewy kanaół zaczą rzęzić i zamilkł, wydzielając z sienie cichy brum. Spaliły się rezystory odstarczajace zasilanie do tranzystorów wejściowych. same koncowe i sterujące wydaja się być ok. Uszkodzony kanał daje teraz na wyjściu ok 8v stałego. Myslicie że większość półprzewodników poszła Hadesu?

[F4]

:-)

niezły jest ten symek w takim razie,

no chyba że montowałeś go napająka

:-)

[adik]

Wszystko, jak trzeba na płytkach polutowane

[terminus]

To zbieg okoliczności, przyczyną był raczej zimny lut lub zwarcie na pcb.

[arteqqqgo2]

miałem podobną przygodę z tymi rezystorami, u mnie musiałem wymienić BC546B i bezpieczniki.

[adik]

Dzięki

[hessus]

Witam czy znalezliby sie potencjalni chetni na zamowienie zbiorowe rezystorow do symka 5.3 z elpodu (te 250mW, 0,5%) przy liczbie kompletow okolo 10 (5 stereo) cena moglaby byc bardzo przystepna lub mozna by zamowic lepsze jakosciowo, przy ponizej 5 kompletach stereo cena wynosi pi razy drzwi 60 pln + wysylka za komplet stereo.

[dolphin123]

jakby bylo 10chetnych to pisalbym sie na taki komplecik..

[hessus]

wystarczy 5ciu ktorzy chca rezystorki do stereo, gradacja ceny jest bardzo duza u elpoda praktycznie przy przekroczeniu 10 sztuk danego rezystora cena spada prawie o polowe

[siwy marek]

ja byłbym zainteresowany ,,elpodem''



szukam płytki do symka dobrej jakości
