PVC - relay volume control


veteran

Rekomendowane odpowiedzi

witam

U Veterana zamówionych zostało ok 30 sterowników, również rozwiązanie zaproponowane przez msfalkon'a cieszy się bardzo dobrym zainteresowaniem. Pora więc na grupowe zamówienie rezystorów do aplikacji. Zgodnie z sugestią Petera myślę, że większośc z kupujących wybierze nude Vishays. Dobrze byłoby pogrupować zamówienie wg całkowitej oporności. Dla zainteresowanych potrzebne też będą enkodery, ale o ile rezystory są niezbędne to enkodery nie, choć przypuszczam, że znajdzie się kilka osób potrzebujących te elementy.

1. karbid - nude Vishays stereo xx kOhm

Chętnie przyłączę się do zamówienia rezystorów, ale nie wiem jeszcze, na jaką wartość. Po cichu liczę, że zbierze się nas wystarczająco dużo, by prznajmniej na niektóre wartości wytargować discount :)

Co do tych oporków: ciągle kombinuję, jak by tu zebrać wiele chętnych na konkretne - te same - wartości (celem wyłudzenia upustów), i tak sobie myślę, że żeby to ułatwić, moglibyśmy robić kilka szeregów częściowo pokrywających się, powiedzmy, 10k (blisko oryginalnego Placette), 20k (dla nieco bardziej konserwatywnych), 40k (standard), lub wręcz 80k (może ktoś ma końcówkę lampową, którą da się wysterować z takiej pasywki). Co Wy na to?

Jest tu paru purystow jezykowych na forum, ja do nich nie naleze z uwagi na galopujaca dysleksje, dysgrafie, dysortografie, dyskopatie i dysonans poznawczy, ale chcialem zwrocic uwage, ze powinnismy uzywac slowa OPUST a nie UPUST wzgledem obnizenia ceny. Bo UPUST moze tyczyc sie co najwyzej krwi, a cene mozna OPUSCIC.

Veteran - nie pokopałeś czegoś z kostką LCD ? Mam wersję z autorskimi przewodzikami przy potku i pierwszych nogach.

Na 1 nodze powinna być masa wg Twojego schematu, a jest na 2 giej - choć tu powinien być +5V.

LCD nie zaświecił mi ani jednym segmentem. Chyba muszę spróbować przylutować kostkę od spodu - to powinno zamienić nogi 1 z 2, 3 z 4 itd. Czy to możliwe że był taki błąd?

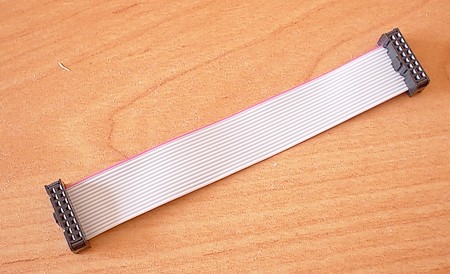

Ryszard_wpl, taka sytuacja może się zdarzyć, jeżeli z jednej strony używasz złącza IDC, a z drugiej samych przewodów lutowanych bezpośrednio do wyświetlacza. Popatrz na zdjęcia i budowę wewnętrzną takiego złącza. Rozkład wyprowadzeń może się więc również w zależności od tego, w którą stronę (na przewodzie) zostało zaciśnięte (na zdjęciu wersja z zamienionymi wyprowadzeniami: 1=2, 2=1, 3=4, ...).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-772-100003430 1177394444_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Co do samego sterownika:

1) Do złącza AC należy podłączyć zasilanie (najlepiej ok. 6-7VAC lub 8-9VDC).

2) Zworka PROG służy do programowania ustawień (należy odłączyć zasilanie, wyjąć jumper i raz jeszcze podłączyć całość - w momencie pisania tego posta doszedłem do wniosku, że to jednak mało wygodne i zmienię program tak, aby przy każdym jej usunięciu następowało przejście do tego trybu)

3) Podłączamy LCD (do gniazda LCD - czasami wymagana jest regulacja kontrastu potencjometrem P1) oraz druk przekaźników (CON1).

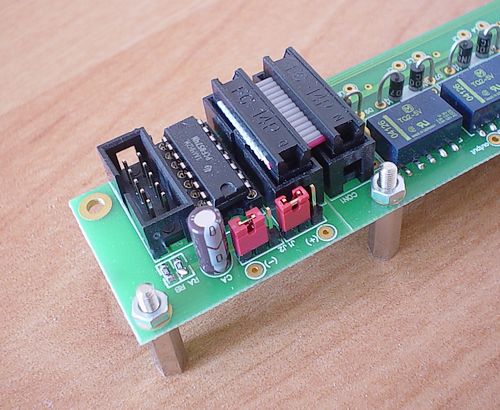

Na zdjęciach poniżej widać ustawienie jumperów na druku przekaźników oraz sposób zaciśnięcia złącz IDC na przewodzie służącym do połączenia tych płytek do sterownika. Wygodnie jest umieścić je jedna nad drugą.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-772-100003428 1177395407_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Rozkład wyprowadzeń może się więc również w zależności od tego, w którą stronę (na

>przewodzie) zostało zaciśnięte (na zdjęciu wersja z zamienionymi wyprowadzeniami: 1=2, 2=1, 3=4,

>...).



To była pierwsza próba której dokonałem - pomyślałem że jak kablem zamiast z "północy na południe" wejdę z "południa na północ" to przestawię nogi 1-2 3-4 - nic z tego! z której nie wejdę to na czerwonej jest masa...

Odwrotne podłączenie LCD może skutkować jego uszkodzeniem. Jeżeli przewód zostanie zaciśnięty tak, jak na zdjęciu poniżej, to zaczynając od czerwonego:

(+), GND, RS, VO, EN, RW, _, _, _, _, D5, D4, D7, D6, LT(-), LT(+)

Dla wyświetlacza ze złączem 1x16:

2, 1, 4, 3, 6, 5, 8, 7, 10, 9, 12, 11, 14, 13, 16, 15

inaczej być nie może ;)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Msfalcon wczesniej napisal:



"Ryszard_wpl, jak już Ci odpisałem na prv, przekaźniki przeze mnie stosowane (Relpol RSM850/12V) z tego co zauważyłem są konstrukcyjnie zgodne z TQ2-5. Jednak te drugie mają cewki na 5 zamiast 12V. Ogólnie rzecz biorąc można je zastosować, tylko należy wówczas zasilić PVC z 5V oraz ominąć stabilizator do części cyfrowej i wszystko powinno działać. "



Na www.piekarz.pl sa w nawet nizlej cenie.

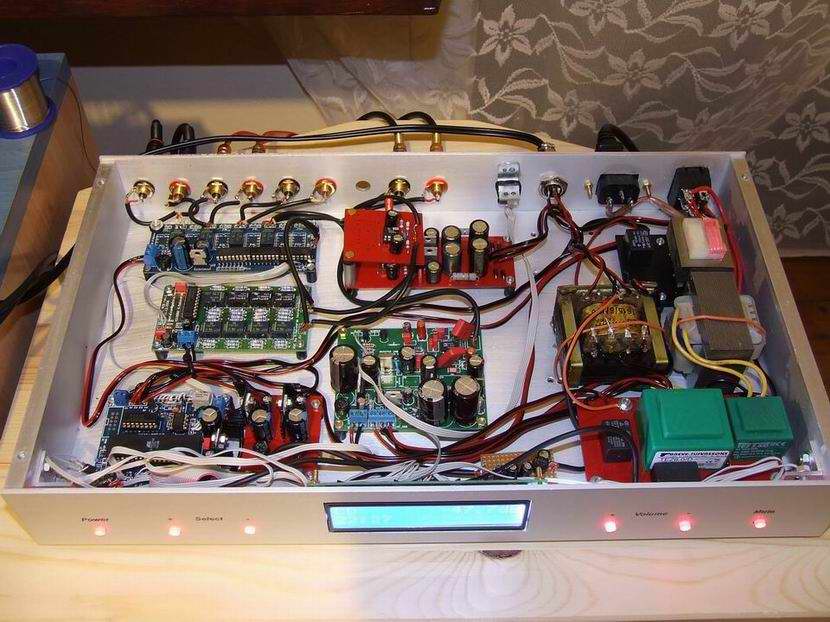

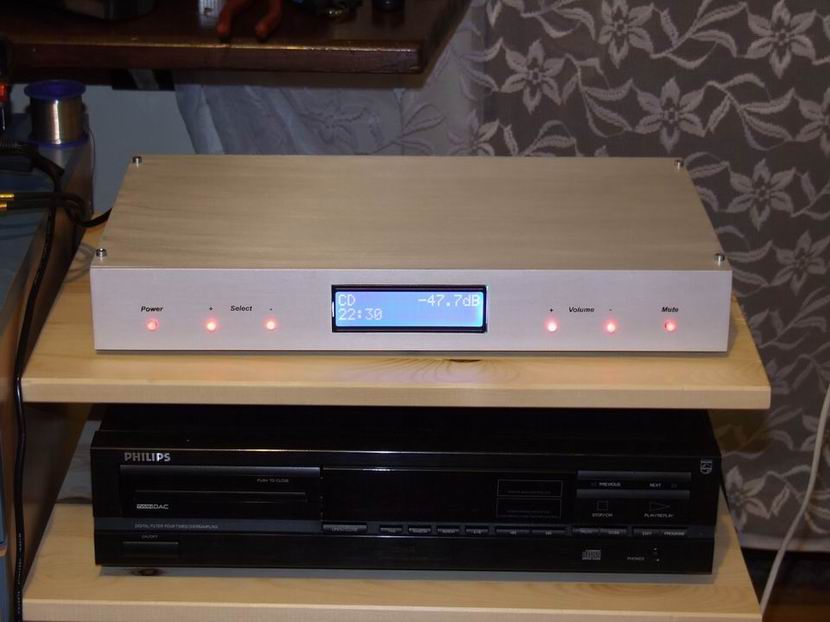

Jeszcze gotowe PVC się nie pojawiło więc przedstawiam swoje:



Więcej na :



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-3591-100003139 1177766048_thumb.jpg

post-3591-100003140 1177766048_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

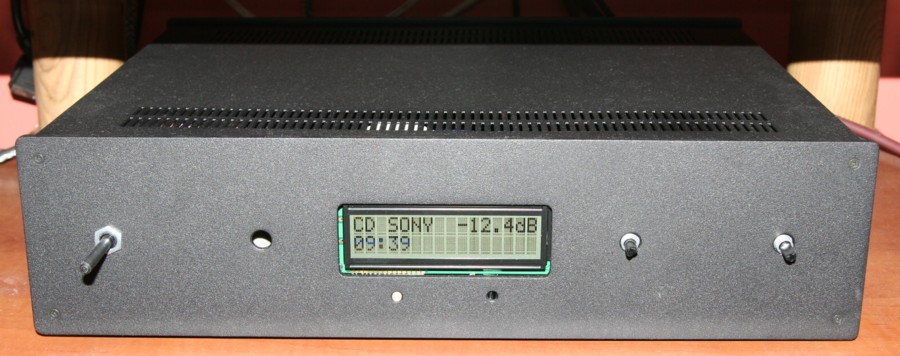

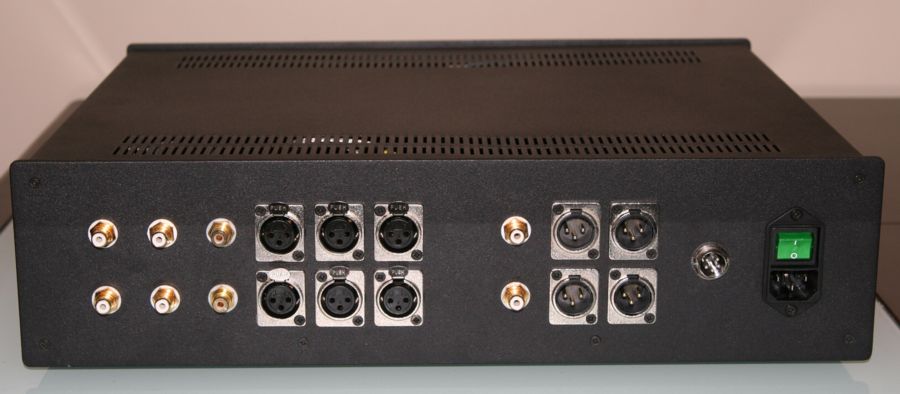

To ja też się pochwalę swoim PVC, naprawdę to 3 projekty zamknięte w jednej obudowie, PVC, pre bateryjny i P1.7, narazie połaczenia są bardzo chaotyczne, ale tak to bywa w prototypach, muszę dodać jeszcze PVC 5K na wyjście P1.7, teraz jest wersja 10K w pre bateryjnym, dobre impulsatory, fajniejszy wyświetlacz, inne mocowanie akumulatorków, jednym słowem jeszcze dużo zabawy:-)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-6888-100002803 1178181162_thumb.jpg

post-6888-100002804 1178181162_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I jeszcze

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-6888-100002797 1178181339_thumb.jpg

post-6888-100002798 1178181339_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

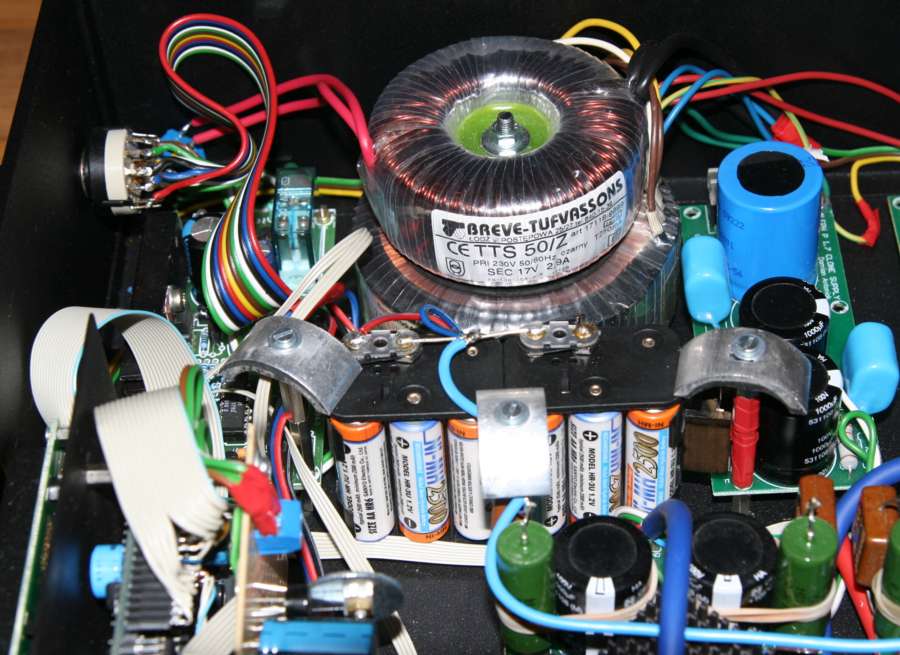

Oj dzieje, dzieje, jak się robi kilka pre, to trza upchnąć wszystko w jednej obudowie (chciałem jeszcze upchnąc XONO, ale to już by było przegięcie, więc dostanie identyczną obudowę dylko dla siebie), czytałem, że BG-N się nie bocznikuje, ale dla mnie były za ciemne, zbocznikowałem zielonymi ruskimi, ale nadal było jakoś tak nijak, więc dołożyłem jeszcze mikowe 10n i wkońcu zagrało, może za krótko wygrzewałem BG-N, jak dokończę budowę pre, bedę mógł przełączać pomiędzy bateryjny a P1.7 i wtedy przyjdzie czas na "wyrzucanie balastu" (kondów bocznikujacych).

  • 3 tygodnie później...

Witam kolegów,

dostałem ciekawą ofertę na przekaźniki AROMAT/NAIS TQ2E-5V, to jest amerykańska produkcja panasonica. W zasadzie to jest to samo co NAIS TQ2-5V.

Jeśli będzie dość chętnych - ok 20 osób - to cena nie powinna przekroczyć 2,50 brutto!

Proszę o ew. zgłaszanie się w wątku i potwierdzaniu na PW.

pozdrawiam
