Kolumny DIY o wysokiej efektywności

[Gość V-savage]

No to jak to jest z tymi STX'ami,podobno tutaj się na nich nie pracuje i są do bani,ja rozumiem że to nie jakiś SEAS,ale jak to do cholery jest to jest chłam w stosunku do ceny czy nie??Kolumny fajne,ciekawe jaka jest zwrotnica ;D

Pozdro

[arturp]

Głosnik jest trochę szorski i łatwo ulega zniekształceniom pod wpływem silnych sygnałów ale dzięki podkresleniu zakresu od 5 do 12 kHz góra brzmi świetnie .

Oczywiście gdybym miał forsę na lepszy to wstawiłbym np Scan Speaka AirCirc ale za 20 PLN to dobry głośnik .

Dobrze aby cz. podziału była powyżej 3kHz a filtr min. 3 rzędu .

[Gość V-savage]

NO ja też mam taki głośnik i za 20zł to nie jest zły,nawet od tych zwykłych Tonsili niewiele się różni a kosztuje połowę tego.I faktycznie jak jest wyżej ucięty gra przynajmniej w moim odczuciu czyściej jak się nim bawiłem,bo inaczej to sporo zniekształceń wnosi jak się głośno słucha.

[dodo]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ciekawe czy taki Audax będzie dostępny ,i ile będzie kosztował JA8008 ( robiony przez Seasa )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

JA8008 juz jest w Polinku ale ta cena ;p

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

Witam

Pomierzyliśmy wczoraj z ArturemP moje głośniki, które pracowały do tej pory tylko z BSC dla Fostexa FE207E:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Głośnik wstęgowy (AC ART1) odcięty był jedynie kondensatorem 1uF.

Nowa zwrotnica dla Fostexa to 2 rz., Aurum Cantus filtrowany jest 3rz., częstotliwość podziału wypadła ok. 3kHz (na tej częstotliwości zaczynała się kilku decybelowa górka).

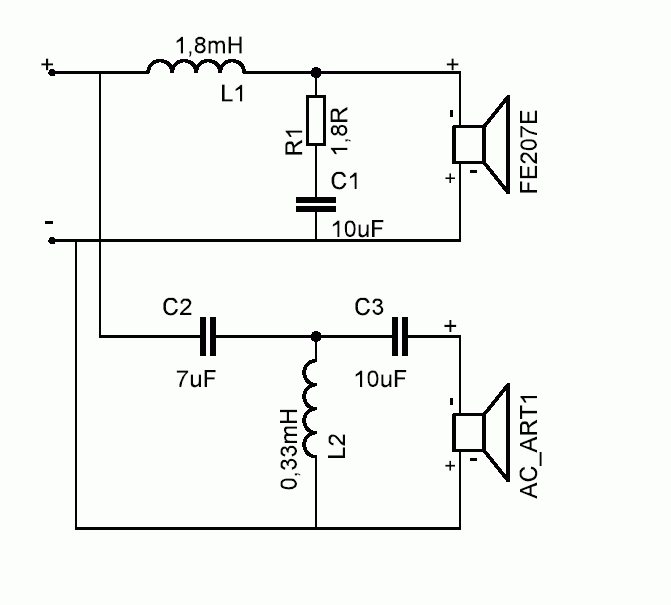

Zamieszczam niżej schemat nowej zwrotnicy (poprawną polaryzację głośników naniosłem obok nich) oraz dla przypomnienia zdjęcie paczek.

Artur obiecał zamieścić pomiary.

Proszę o uwagi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Są pomiary . Jak widać z tej pary to wstęga jest Piękna a Fostex to Bestia ;p

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zoltar7]

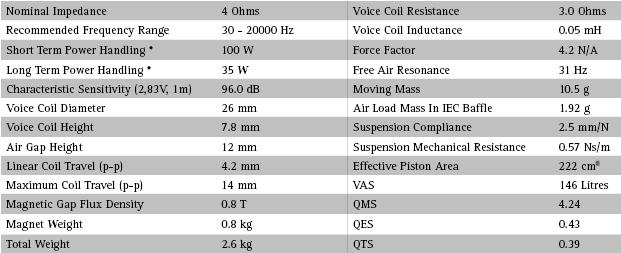

Nowy Seas EXOTIC 96dB :))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

No i jego SPL:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Kiedy ten głośnik pojawi się w sprzedaży. Jaka jest/będzie cena tego głośnika.

[kubedes]

magazynier, 23 Gru 2007, 22:54



>No i jego SPL:

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Krystian widziałeś to?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

Te kilka decybeli w tą czy w tamtą .... najważniejsze , że jest muzyka:-)

[Lok]

kubedes Widziałem czyli premiera dopiero w styczniu.

[kubedes]

Krystian Majer, 24 Gru 2007, 10:34



>kubedes Widziałem czyli premiera dopiero w styczniu.

no może i w styczniu.

pytałem czy wykres SPL widziałeś?

12db różnicy między 800 i 10 000Hz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

Będzie namacalny wokal i niesamowita dynamika , coś jak obcowanie z muzyką na żywo:-)

[Lok]

Widziałem 12dB to bardzo dużo. Ale widziałem też wykresy głośników które miały jeszcze gorsze charakterystyki a grały dobrze. Niższy zakres zawsze jeszcze podbije ci obudowa oraz pomieszczenie.

[Lt_Bri]

Przy takim Qts to tubka jak nic, więc 2 - 3 oktawy od dołu podciągnie o ładnych kilka dB (a gdyby jeszcze tak tube narożnikową dać...), ale będzie dołek na średnicy - no może że by zastosować "podwójną" tubę (BL dla niskich, FL dla średnich - cos jak w np. tannoy Autograph).

[marko3T]

Tak , tubkę żeby naturalnie podciągnac bas, inną tubke żeby podciągnąć środek , i jeszcze inna żeby podciągnąc górę. I mamy neutralny zespół gośnikowy na głosniku podciąganym tubkami , żeby w końcu zagrał.

[Lt_Bri]

Jeszcze czego, górę się korektorkiem potraktuje ;)

[marko3T]

A co... niech gro :-)

[yolaos]

a ten nowy głosnik Sesa zagra w odgrodzei?Jak myślicie

[_igod_]

Zagra, ale z Xmax 2,1mm w jedną stronę nie usłyszysz basu.



Nie da się zrobić zestawu o dużej efektywności na jednym małym głośniku. Mając do dyzpozycji 95dB i tak musimy ograniczyć efektywność do około 88-90dB, żeby całego zestawu dało się słuchać.



Albo idziemy w kierunku jednego dużego głośnika, albo kilku małych połączonych ze sobą.

[voldemort]

Witam zakupiłem od arturap zestaw





Eminence Beta 8 - 8 calowy woofer

Beyma T2030 - tweeter aluminiowy



gra to z lampą MA 845 i jak dlamnie wszystko piknie tylko basu brak myślałem pójść w 3 drogi i teraz najważniejsze jaki bas.



no bo jak dołączę głosnik niskotonowy to cała idea wysokiej efektywności psu w dup.. może coś aktywnego dać co byscie polecili w tej kwestii.

[J@rek]

"voldemort, 2 Lut 2008, 17:46

Witam zakupiłem od arturap zestaw:

Eminence Beta 8 - 8 calowy woofer

Beyma T2030 - tweeter aluminiowy"



hmm ... też małem na to ochotę ...

[americano]

valdemort

może taki woofer Pioneer A30GU40-51D na niski bas (szybko odcięty nie powinien nic podbarwiać), midbas z eminence jest genialny i dolna średnica również... Niestety obudowa się rozrośnie ;)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tymek]

Zastanawiam się nad takim rozwiązaniem: szerokopasmowa Beyma 10 cali lub 12

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) uzupełniona wysokotonowym T 2030. Jeżeli ktoś eksperymentował z tymi szerokopasmowymi albo ma pomysł na obudowę do nich proszę o sygnał. Myślę o "Viechu" albo bas refleksie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[23031970]

dodo, 28 Lis 2006, 08:30

Pomysł na odrębne zasilanie dla poszczególnych sekcji/ zakresów pasma jest oczywiście godny uwagi ale ma dwie wady

1) problemy ze spójnością dźwięku wynikające z przesunięć fazowych , innego wzmocnienia dla poszczególnych zakresów itp

2) cena



Stosowanie głośników o małych wymiarach na średnice ma równiez wady

1) ich efektywnośc jest rzędu 84-86 dB , zestaw dwoch głośników powoduje wzrost SPL o około 3dB ale zastosowanie filtra obniża SPL o 2dB - czyli z dwóch 86db mamy w rezultacie 88dB ( obecnie mam 1db więcej i nie gra z 6watowa lampą )

2) impednacja moze spadać poniżej 3omów co jest nie do przyjecia ( dwa midwoofery równolegle o rezystancji cewki 5,6 dadzą mniej niz 3 omy )

3) cena

A myślałeś o tym aby zbudować kolumnę na głośniku koaksjalnym Beyma 12 CX (koszt jednego głośnika 400 zł)pasmo przenoszenia od 45 hz do 20 khz , 8 om i SPL 98 dB



Nowy Seas EXOTIC 96dB :))

Ten Seas szerokopasmowy jest tańszy (kosztuje 420 zł.) a Seas Exotic F8 2600 zł.Zasadnicza różnica pomiędzy tymi głośnikami to rodzaj zastosowanego magnezu .w tym tanim gł. jest ferrytowy a w Exotic-u alnico



Myślałem również o tej Beym-ie ma niezłe parametry -lepsze niż zastosowany głośnik w WLM-ach Divach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jrymar]

Witam

Na tegorocznym Audio Show miałem okazje posłuchać zestawu firmy Ancient Audio, który bazowal m.in. na kolumnach głośnikowych o nazwie - adekwatnej do koncepji tychze kolumn – Vintage. Na mnie osobiscie te kolumny i rzecz jasna w tym konkretnym systemie wywarly ogromne wrazenie, właściwie miałem poczucie obcowania z muzyka na zywo, pomimo faktu, ze gdybym zaczął analizowac poszczególne zakresy pasma mogłbym mieć wiele zastrzeżeń, ale całościowo sugestywność przekazu była niedoscigniona przez znane mi wszelkie konstrukcje, no może poza szerokopasmowymi Lowtherami. A dwa wydaje mi się, ze zastosowanie estradowych głośników do budowy kolumn, które potencjalnie maja pracowac ze slabym wzmacniaczem typu SET jest strzalem w dziesiątkę, glownie ze względu na wysokie efektywnosci tego typu przetwornikow. Z reszta swego czasu o czyms podobnym myślałem, o czyms na wzor starych altecow, jblow itp ale na bazie dostępnych wspolczenie glosnikow. Teraz chciałbym was zachęcić do dywagacji na temat możliwości zbudowania podobnych w charakterze kolumn, bo w moim przypadku sa one czy to w wersji ze standardowa drewniana obudowa czy kompozytowa jej wersja poza moim zasiegiem finansowym i jednoczesnie nie sadze, ze kiedykolwiek będą w tym zasiegu :) Ancient Audio pisze, ze w kolumnach zastosowano tube na driver kompresyjny 1” bedaca aluminiowym odlewem. Sadzac po kształcie i rozmiarach może to horn firmy B&C model ME 45 (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) ??? Idac tym tropem, jednoczesnie majac na uwadze, ze firma B&C mierzy swoje drivery wlasnie w tej tubie ME 45 (informacja znaleziona w sieci, na stronie B&C jej akurat nie znalazłem) może Ancient Audio sięgnęło tez po ktorys z ich driverow, choćby po model DE200 (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) tudzież model DE250 (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) . Tym bardziej, ze w sieci odnośnie konstruowania kolumn estradowych jest sporo opinii, ze lepiej jest laczyc drivery i tuby tego samego producenta, bo w przeciwnym razie uzyskany efekt soniczny jest malo przewidywalny.. Co do woofera to już wielka loteria jaki pan Waszczyszyn mogl zastosowac. Nie mniej jednak wiedzac, ze podzial jest relatywnie wysoko (cos kolo 1,5 – 2kHz) musi być to woofer mogący „ciagnac wysoko”. Poza tym jeśli ma go „uciągnąć” slaby SET to również masa układu drgającego w stosunku do srednicy głośnika musi być relatywnie mala, a co za tym idzie cewka tego woofera musi być również niewielka, a to wszystko z kolei rzadkość we współczesnych estradowych wooferach wielkości 12” czy 15”, współcześnie bowiem stawia się na moc i niskie Fs, tym samym nie rokuje to na mala mase drgajaca. Jakkolwiek w tej roli dobrze wyglądałby moim zdaniem głośnik Beyma SM 212 (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ). Zapraszam do dyskusji Jakby było wieksze zainteresowanie można założyć nowy watek.

PS Mój brat tak się podjaral tymi kolumnami Ancient Audio (nie udziela się na forum tutejszym), ze jest gotow zlecic komus wykonanie takich kolumn, pytanie czy ktos na forum jest chetny podjecia się takiego wyzwania. Jeśli tak proszę o kontakt na priva

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fakamada]

Również podejrzewam konstruktora o użycie B&C DE250. Jest to jeden z 2 najbardziej popularnych opcji przy budowie kolumn Econowave. Poecam zainteresować się tematem jest multum gotowych konstrukcji na różnych przetwornikach. Nie wiem niestety jak z dostępnością w Europie odpowiedniego horna, na którym robione są Econowave.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wakutoma]

A słuchaliście Panowie w zeszłym roku kolumn Aspara na głośnikach Fane ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Do wysokotonówek nawet tubki można kupić.
