Sony CDP S7

[NeC]

Witam!

Czy ktoś posiada jakiekolwiek informacje na temat tego zródla? Strasznie zależy mi na schemacie, można go dostać na necie ale za koszmarne pieniądze. Zabieram się za tunning i zastanawiam się co wywalic, pewne jest że NE5532P lecą, tylko na jakie wymienic?? Myślałem nad OPA627 ale boje sie ze wywale kupe kasy a efekt bedzie nienajlepszy, a i tez trudno je dostać. Postaram się na dniach wkleić zdjęcia wnetrza i osądzicie co należy wymienić.

[Mateusz_W]

ta serwisowka kosztuje 17pln.

[NeC]

Hmmm zależy gdzie, ale główny problem to płatności (karta kredytowa itp.)

[Karmaj]

Tu jest za 18,30 zł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Karmaj]

Tylko koszt przesyłki trochę wysoki, za pobraniem przy odbiorze średnio 10,70 zł.

[NeC]

Kurcze może ma ktoś z forumowiczów dostęp do jakiego portalu ze schematami, i oczywiscie odpłatnie móglby ściagnąć...jutro fotki wkleje, więc może wątek ruszy pełną parą;)

[bartezzz]

Myśłę,że skreślanie w czambuł NE5532 może nie być słuszną decyzją, Popraw zasilanie i dopiero wtedy porównaj. Szczególnie jeśli to jest kość Texasa, a nie JRC

[NeC]

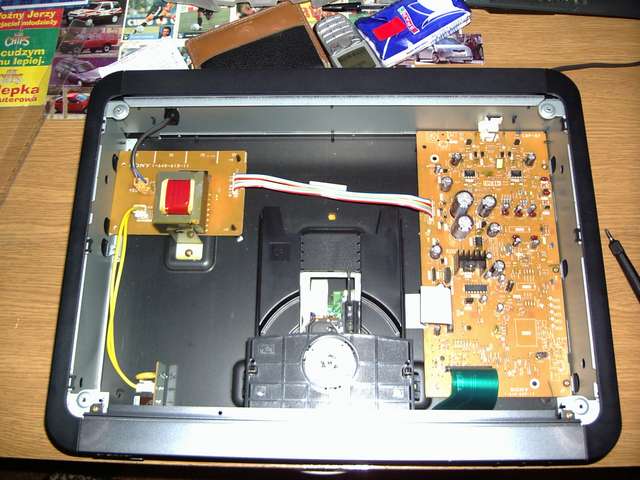

Oto fotki

[NeC]

Nie załadowały się

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mateusz_W]

audiofilskie powietrze!

[NeC]

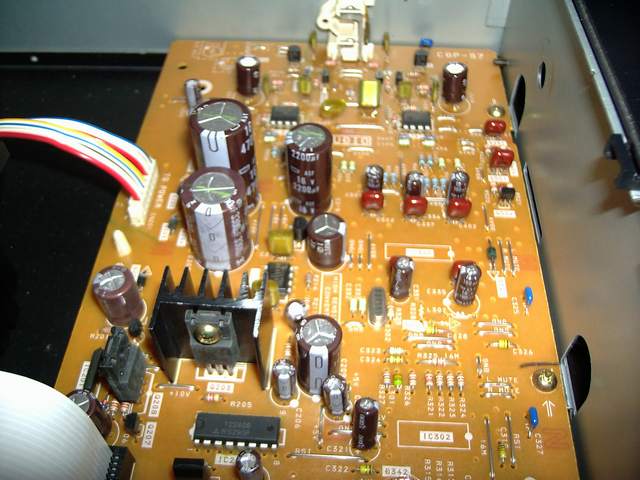

kolejne 2 fotki, jakieś sugestie ,pomysły?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Na razie zostaw część analogową w spokoju.

Przydałby się chyba lepszy zegar, nie wiem do czego podłaczony jest gł. kwarc ale pewnie prosto do filtra lub przetwornika.

Wartoby poprawić filtrację OS-CONami na cz. cyfrowej, jeżeli "sieje" zakłóceniami.

Część układów scalonych jest opczywiście od strony druku. Spisz ich oznaczenia.

Jaki tam jest DAC?

[wovo]

Molibden - pytanie czy warto ładować kase w takie coś, zegar będzie droższy niżsam CD :P

Może lepiej sprzedać to za flaszke, wywalić te 90 zł na np CDP-710 a to jużCd w którym jest co zmieniać i warto. To chyba najtańszy z lepszych CD. Podobno po tuningu nie ustępuje wiele stuningowanemu 227 a to już coś jak za 90 zł ... no i laser taniuteńki.

[wovo]

NeC, jak chcesz to wpadnij sobie do mnie posłuchać, masz 5 minut z buta.

[NeC]

>Wovo , może kiedyś sie skuszę jak będe miał czas to wpadne. Za flaszke to mogę sprzedać co najwyżej pilota a to i tak było by szkoda. Jesli chodzi o poównanie do cdp-710 to też kiepsko trafiłeś bo na necie wyczytałem ze stoi jakos około x222ES , a Eln chyba fabrycznie nie wsadzają do CDP-710 :P;) pozdr.



Molibden> Zegar to dobra opcja tylko wydaje mi się że droga:/ Gdzieś na forum wyczytałem że ktoś "produkuje" dobry zegar za małą kase (60-70zł) za takie pieniążki to bym sie skusił. A co do Osconów to też tak myślałem tylko że nie bardzo wiem które to kondy z cyfrówki są??( do wysokości kwarcu??) Jeśli mógłbyś mnie nakierować byłbym wdzięczny. Jutro dokładnie sie przyjrze i napisze jaki DAC tam siedzi. Ze swojej inicjatywy to już zamówiłem 2 silmic'y na wymiane tych przy filtracji NE5532P. Myślałem czy może nie wymienić tych filtrujących zasilanie bo jakby nie było to CD ma jakieś 16 lat i pewnie troche podschnęły. Z kosmetycznych spraw chce wykleić matą oraz zlocone gniazda wstawić i połączyc bezposrednio Vampire'em do płytki. Czekam na dalsze pomysły :) Pozdrawiam

[NeC]

Spisałem co było pod płytka:



1) CXD2561M

WN11839X



2) CXD2560M

163013VU



2) CXD2500AQ

FP120KTX

[wovo]

NeC nie wiesz co mówisz :) Elno nie wsadzają fakt - tyle że tych zwykłych, bo cały CDP-710 jest wypchany Elną Duorexem i Nichiconami Muse fx, w DACu siedzi TDA1541A, porządny zasilacz, nikak ten CD ma siędo 222es, to jakby przedbieg 227esD. Zanim powiesz coś głupiego radze poczytać :) A co do Twojego CD no to technicsy tej klasy chodzą na allegro ok 70 zł ?? to mówie ... flaszka :)

[Molibden]

1) CXD2561M 1-bit DAC

2) CXD2560M cyfrowy filtr oversampling

3) CXD2500AQ procesor DSP, demodulator EFM



Poza pierwszym te dwa dalsze układy są w sieci nieudokumentowane z powodu zaborczej polityki Sony dotyczącej data-shitów.

W kazdym razie układy te wymagają starannego odsprzęgania zasilania (wskazane OS-CONy lub duże pojemności). Dobrze jest też zastosować szeregowe rezystory blokujące 1 ohm między nimi a DACem na zasilaniu. Kwarc podpięty jest pewnie do drugiego układu bezpośrednio. Jeśli są ceramiki po 100n to można wymienić na 330n MKT.

Lepszy zegar za kilkanaście zł można zrobić na układzie 74HC00, a do zasilania użyć LM/TL431 lub AN1431 "shunt regulator", np.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

z prestabilizacją na 7809 (ew.7808). Kwarc może być z tego CD. Zob. temat nr 24083, schemat:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Kondensatory przy kwarcu powinny mieć taką wartość jak w oryginale (dostosowaną do typu kwarcu).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NeC]

Molibden> A które te kondy z cyfrówki są? te koło tych czerwonych ceramików? Jeśli mógłbyś jakoś zaznaczyc na fotce wszystkie które na Oscony wymienić trzeba, byłbym bardzo wdzięczny. Zamiast ceramicznych, MKT wima wystarczą ,czy coś lepszego?? Myśle że zegarem zajmę sie pózniej, jak nieco wiecej czasu bede miał. A co myślisz o filtracji zasilania?? zostaje czy wymiana nieunikniona?? Pozdrawiam i z góry dzięki za dalsze informacje ;)

[Mateusz_W]

masz tam tyle miejsca, ze mozesz wstawic jakis zasilacz do analogowki, bo narazie chyba wszystko ciagnie ta przetwornica.

[NeC]

Narazie z oddizelnym zasilaniem sie wstrzymam, ze względu na długi okres oczekiwania na zamówione trafo (ok 3 tyg). Jeśli to co wprowadze przyniesie pozytywny efekt, jak na poniesione koszta to wstawie osobne zasilanie dla czesci analogowej

[bartezzz]

Te czerwone to nie ceramiki tylko foliowce Panasonica. Prawie w każdym Sonym są. Mocno mulą także warto wymienić.

[NeC]

Hehe, no to kurde które to są w koncu te ceramiki:P? , a na co wymienć te panasonici? Ta sama pojemnosc czy inna??

[NeC]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Które Oscony wybrać?? Jakościowo różnią sie?? Bo cenowo różnią sie bardzo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Ceramiczne to te małe, żółte z paskami, wyglądające jak miniaturowe rezystory, z tym że na PCB ich opis zaczyna się od C, a więc Cxxx itp. Je wymieniasz na MKT. Skuteczne "oczyszczenie" zasilania tych układów da wymiana bądź dodanie pojemności do kondensatoró elektrolitycznych, może to nawet być łącznie 2200uF lub 680uF w przypadku OS-CONa.



Do wymiany z elektrolitów są te małe, poniżej linii 3 zcerwonych foliowców "oddzielających" wizualnie cz. analogową od cyfrowej. Kondensatorów o pojemności >470uF nie musisz wymieniać. Napięcia te same lub niewiele większe, najlepiej na 16V.



>MKT wima

wystarczą, mogą być też inne - żółte, Thompson czy bliżej nie znane mi foliowce.



OSCON wybierz tańsze, bo możesz ich potrzebować sporo, podobno mżna ich też uzyć w cz. anlogowej, o ile nepięcie pozwoli. Poszukałbym pojemności 220-330uF, tak po 2 szt. jeszcze oprócz paru 100uF.



W miejsca niektórych zworek na druku w zasilaniu (stosownie do miejsca występowania) możesz wlutować te rezytory 1ohm/0.5W, ktore zapobiegają rozprzestrzenianiu się zakłóceń na inne obwody CDP.



Na rysunku schemat prostego "szukacza" zakłoceń po zasilaniu - w ten sposób można nausznie sprawdzić co i jak "sieje" oraz ocenić efektywność użytych kondensatorów.



Ad. wcześniejszego wpisu, pdf do CXD2500 jest dostępny, do pozostałych nie, pomyliła mi się kolejność :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bartezzz]

Ja tam odradzam ruszania tych osiowych ceramików. Poprawa pozorna. Już to przerabiałem...

[NeC]

Molibden>Teraz czy dobrze rozumie?:P Czyli te 3 kondy powyżej tych 3 czerwonych foliowców należą już do częsci analogowej? tak? a tam ponizej wszystko mam posiac osconami o większej pojemnosci? Jest tam kilka 100uf 16V oraz 47uF 16V , reszta to śmieszne pojemnosci ale na wyższe napiecie i nie dostane takich osconów (są tam 10uF 4,7uF, 0.47uF, wszystkie na 50V) a i jest jeden 1000uF 16v (to ten duzy obsiany wokół tymi małymi na zdjeciu) Jeśli zamiast tych 100uF przy dacu, mam dać większe to te tańsze oscony odpadaja bo nie ma na allegro. Z drozszych( sa 180uf i 270uF, które??)Coś powoli zaczynam trybić,ale dalej mam mały mętlik w głowie ;)

Chce się upewnic zanim wydam cięzkie studenckie pieniądze, i zamowić własciwe częsci.



>Bartezzz - a co takiego namiaszała ta wymiana tych ceramików?

[wovo]

Większa pojemność nie oznacza lepszej gry, a co do tych 10uF, 4,7uF to FCki , a 0,47uF to WIMA. W tym CD nie ma napięcia 50V. Wystarczy pomierzyć jakie są napięcia po mostkach i można być pewnym że większych nie będzie ... w końcu przetwornic tam nie ma.

[Molibden]

> Czyli te 3 kondy powyżej tych 3 czerwonych foliowców należą

>już do częsci analogowej?



nie wiem tego dokładnie, zależy jak biegną sciezki, ale powiedzmy ze jeszcze nie.



>Z drozszych( sa 180uf i 270uF, które??)



moga być 100uF lub 180uF, możesz potem zamienić miejscami lub połązyć równolegle żeby zwiekszyć pojemność.



Tego 1000uF zostaw.

[bartezzz]

NeC>>

Co namieszała? Każda kolejna podmiana na dobre MKT Siemens, zmiękczała dźwięk (z początku niby lepiej). Po wymianie wszystkich - rozmycie i brak kontroli. Trochę mi to zajęło zanim doszedłem przyczyny
