Witajcie

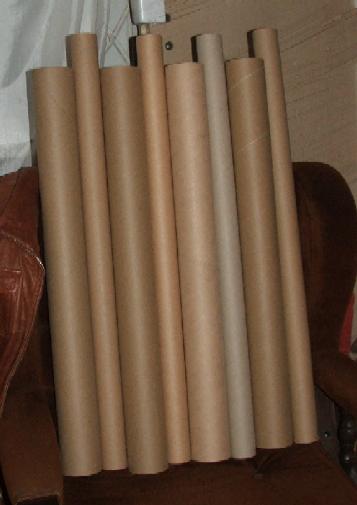

Ostatnio wpadły mi w oko (w pracy) tuby po papierze do ploterów, które są wyrzucane na śmieci. Dwie średnice: 55mm i 85mm, długość krótszej to 85cm.

Pomyślałem, że można by z nich wykonać ustrój rozpraszający: pomalować farbą, scalić "do kupy" i na ścianę!

Może ktoś z Was bawił się w podobny sposób? Ma doświadczenie?

Zapraszam do dyskusji.



jest tego trochę, więc mogę się podzielić :-P

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Ja zbierałem podobne rurki, po folii do pakowania. Planowałem pociąć to na odcinki o różnych długościach przykleić prostopadle do ściany i wypełnić wewnątrz materiałem tłumiącym.



Ale na razie mi się nie chce ( przekonywać żony;-) )

[stoney]

Ja nie mam takiego problemu. :)

O dziwo, moja żona, co zabrzmi może jak herezja, wykazuje inicjatywę w tym temacie: dyskutowaliśmy nawet jak ten ustrój zaadaptować; malować... obić materiałem... wypełnić środek... "Kochanie kurz się będzie zbierać w środku, musimy tam coś włożyć! Poza tym jak będzie puste to może BUCZEĆ"

wklejam propozycję montażu:

na górze i dole w poziomie kątownik L30x30

w środku poszczególnych tub blacha/ płaskownik

razem to spięte 2 blachowkrętami samowiercącymi

aby odciążyć tuby i zapewnić sztywność w płaszczyźnie można by wstawić między mniejszą a większą tubę w pionie co jakiś czas (min 2-3 szt.) kątowniki i przymocować je do górnego i dolnego kątownika

[stoney]

rysunek:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Foksik, heh ;-)

[saczek_XTRM]

fajny pomysl z tym rozpraszaczem...jest tylko jedno ale... jak to wykonczyc? Pomalowac emulsyjna farba to bedzie wielka lipa. Oklejac jakas szmata tez nie bardzo. Wypelnic mozna by bylo np pianka montazowa. Pytanie co dalej..?

[saczek_XTRM]

a propos samego montazu - widzialbym to jako zalanie spora iloscia kleju, np wikolu - problem z wylazacymi wkretami zniknalby

[Yogi]

Bardzo fajny pomysł z tymi tubami, można by połączyć rozpraszanie z pochłanianiem niskich cz. Ale to wymagało by przynajmniej podstawowego pomiaru lub obliczenia modów pomieszczenia. Każda taka tuba mogła by być małym rezonatorem helmhotza nastrojonym na kłopotliwą częstotliwość. A najprościej to wypełnić tuby pianką montazową, przykleić klejem montażowym lub wikolem do arkusza sklejki i oddać do lakiernika :). Ten natrysnął by podkład i może na to jakiś lakier ? możliwości jest mnóstwo a materiał do wykończenia bardzo wdzięczny. Inną metodą było by napryskanie warstwy tynku. Myślę że mogło by to fajnie wyjśc i pasować do każdego wnętrza. Ja swoje rozpraszacze robiłem ze styropianu na wycinarce CNC, zaletą jest możliwośc uzyskania dowolneko kształtu, wadą mała masa rozpraszacza i stosunkowo wysokie koszty (jak na DIY)

[Foksik]

Ja bym te rury okleił fornirem.

[Foksik]

Ale mi się ten pomysł spodobał. Idę do piwnicy po rurę, akurat mam fornir pod ręką.

[stoney]

przyklejanie klejem... całkiem, całkiem, sklejka 12mm o powierzchni 85x150cm będzie ważyć około 10kg, ale w zamian mamy bardzo sztywną bazę;

jeżeli chodzi o wypełnienie to można spróbować wsadzić do środka kawałki wełny mineralnej (będę miał gratis :P) i na końcach zakitować pianką montażową

wykończenie farbą z dodatkiem struktury drobnoziarnistej może dać ciekawy efekt



Yogi>

wyobraziłem sobie te rezonatory... małe organy?

pozdrawiam

[Yogi]

coś a'la organy, można by stroić długością otwrtej przestrzeni, tj wypełniać pianką tylko z jednej strony i to na określona głębokość, gdzies widziałem takie rezonatory ... w necie, w sumie warto pomyśleć bo z basem zawsze jest jakas walka a jeśli już coś wieszamy czy stawiamy to niech spełnia jak najwięcej funkcji

[saczek_XTRM]

pomysł z lakierowaniem tektury (nawet na podkładzie) osobiście słabo widzę. Więcej zachodu niż efektu. Natomiast Foksik wpadł na super pomysł z fornirem! To jest to! Tyle że nie każdy fornir będzie się do tego nadawał - potrzebny będzie jakiś, który nie pęknie na tak małym promieniu. Czereśnia amerykańska powinna się nadać..co jeszcze? I skąd pozyskać te tuby, bo mam w chałupie tylko 2 (w dodatku takich samych średnic)...

[skrzypek]

a nie lepiej kupić od leśniczego troche drewna i pociać na wymaganą długosc, mozna nawet zachować ciekawą fakture w postaci kory ;)



ładne ustroje sa np tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stoney]

widzę w opisie żeś z Wa-wy, skrobnij na priva, to może pomogę



pomalowałem 3x emulsją... słabo to wygląda, dobrze widoczne "słoje"

postaram się zrobić próbę z dodatkiem "struktury"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[amazarak]

Może spróbować obtoczyć to najpierw jakąś tapetą/okleiną?

[Andy777]

stoney, 3 Kwi 2007, 19:07



jeśli myślisz o rozpraszaniu w pobliżu głośników, popatrz tu na orginał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



oraz to na DIY clone by Jon Risch:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



mam ten projekt na oku od jakiś ośmiu lat, niby prościuch, ale pamiętam, ze nie mogłem znaleźć rur o tej średnicy; co ciekawe ustroje te działają nie tylko powierzchnią zewnętrzną jako rozpraszacz, a również jako swojego rodzaju mid-trapy - w środku jest materiał tłumiący; duży potencjał na wysoki WAF! :)



pozdro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

jedna poprawka: ustrój tylko rozprasza, wypełnienie ma stłumić rezonans własny, wszak to helmoltz

[stoney]

amazarak, 4 Kwi 2007, 20:34

>Może spróbować obtoczyć to najpierw jakąś tapetą/okleiną?



też o tym pomyślałem, wszak tapeta to bardzo wdzięczny materiał: do wyboru, do koloru

proszę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stoney]

się bawiłem... co prawda sezon na budowy dróg w pełni, ale nie samą pracą człowiek żyje!

po kolei:

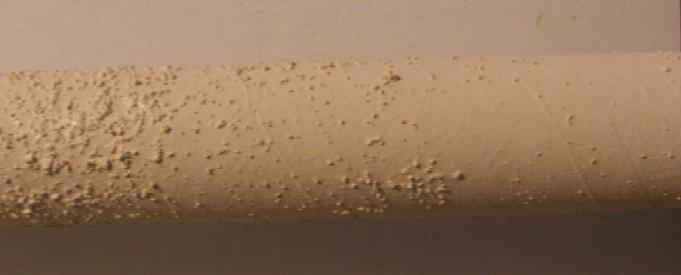

1. farba emulsyjna z dodatkiem drobin dla efektu struktury/ jasne tło

2. j.w./ ciemne tło

zastosowałem 3 różne proporcje dodatku w emulsji,

w wersji z największą ilością dodatku zwoje są najbardziej uwypuklone przez farbę zagęszczoną pyłem, który wchodzi w skład dodatku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

walnij na to tynk natryskowy ... taki baranek

[stoney]

byłem też w markecie po okleinę: dwie ceny: zwykła szerokości 90cm kosztuje około 14zł/mb, droższa skóra węża 45cm po 20zł/mb

przy wyborze okleiny należy zwrócić uwagę na odpowiednią jej grubość: zbyt cienka nie ukryje zwojów;

oto samplery:

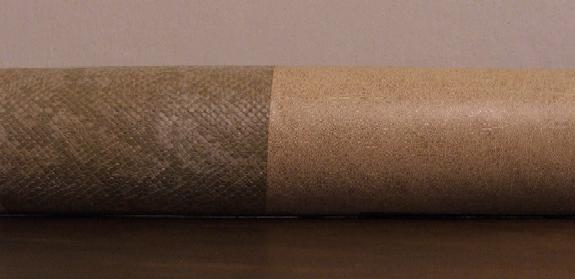

1. okleina skóra węża/ okleina skóra jasna

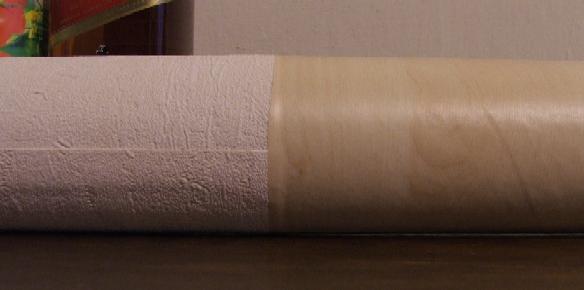

2. tapeta/ okleina olcha

3. tapeta/ skóra węża

wpadł mi jeszcze w oko korek w rolce- cienki więc ładnie dopasuje się do kształtu tub; te ładniejsze (i droższe) są w postaci płyt i mogą sprawić kłopot przy mniejszych średnicach, niestety trzeba liczyć się ze sporym kosztem- może komuś został kawałek... można by sampler korkowy zrobić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stoney]

saczek_XTRM, 4 Kwi 2007, 17:52



>pomysł z lakierowaniem tektury (nawet na podkładzie) osobiście słabo widzę. Więcej zachodu niż

>efektu. Natomiast Foksik wpadł na super pomysł z fornirem! To jest to! Tyle że nie każdy fornir

>będzie się do tego nadawał - potrzebny będzie jakiś, który nie pęknie na tak małym promieniu.

>Czereśnia amerykańska powinna się nadać..co jeszcze? I skąd pozyskać te tuby, bo mam w chałupie

>tylko 2 (w dodatku takich samych średnic)...



... udało Ci się coś stworzyć?







Dla zainteresowanych: MAM jeszcze trochę tego towaru, może ktoś by chciał (oczywiście gratis)

[grzenio74]

Jeśli już stawiać w domu jakieś ustrojstwa to czy nie lepiej zrobić normalny dyfuzor Schroedera? Takie rurki tylko o dwóch różnych średnicach to chyba nie będą zbyt dobrymi rozpraszaczami, tym bardziej że są to rurki o bardzo małej średnicy w porównaniu do długości fali dźwiękowej.

[MariuszH]

Przy okazji dyfuzorów Schroedera... Ktoś może zna link - kiedyś trafiłem na jakąś stronkę/programik, pięknie wyliczający taki dyfuzor...

[grzenio74]

W programie ETF5 służącym do pomiarów akustyki (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) jest prosty kalkulatorek pomocny przy projektowaniu dyfuzorów Schoedera. Trochę teorii na ten temat można znaleźć też w książce: F.Alton Everest "Podręcznik akustyki".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

>>stoney



ciągle jeszcze grzebię się z remontem mieszkania, myślę że jeszcze z 2 miesiące zejdzie...potem biorę się za jego akustykę i napewno opiszę w wątku co z tego wyszło (mam nadzieję że łącznie z pomiarami)

[Grzesz]

Ciekawy pomysł z tymi tubami, ale w temacie jest słowo "rozpraszacz". Sęk w tym, że jeśli ma to być rozpraszacz w miarę liniowy (i pamiętając o tym, że najniżej rozpraszana częstotliwość jest zależna od wymiaru ustroju) to trzeba coś zrobić z tym środkiem. Każde wypełnienie jakimś miękkim materiałem - choćby mocno upchaną wełną min.) zamieni ten ustrój na częściowo pochłaniający i to wcale nie tak mało biorąc pod uwagę kartonowe ścianki.

Dodanie elementów tłumiących powinno być robione po ocenie akustyki. Na pewno tłumienie za słuchaczem nie jest właściwe, więc tam takich elementów bym nie polecał.



Można środek zalać gipsem po uprzednim włożeniu np. dwóch drutów stalowych, jako zbrojenie. Wtedy taki ustrój będzie dość skutecznie rozpraszał, poza wysokimi tonami, jeśli na wierzchu będzie tapeta. Faktycznie ładnie wygląda i jest prosto to zrobić, ale lepszy byłby jakiś tynk strukturalny. Do fachowców pytanie: jak to nałożyć na tekturę?

Pzdr.

[saczek_XTRM]

co takiego? tynk? najprościej na cienki kawałek steropianu

[Grzesz]

Extremalnie nie sączę Twoich wątpliwości:)

Tu serio warto by coś wykombinować.
