Pre X0 Nelsona Passa

[arturp]

crossover

nie da się ustawić za pomoca R5 i R6 - spada zaledwie do około 38-39V



jar1

tak jak piszesz jest teraz +41/-41

[jar1]

A gdzie jest schemat zasilacza?

[arturp]

Schemat zasilacza mam tylko na kartce ale jutro zeskanuję i zamieszczę ,

PS

dziekuję wszystkim za dotychczasową pomoc

[arturp]

Fragment zasilacza - ten istotny

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[crossover64]

Jeśli odpalasz bez obciążenia spróbuj podłączyć rezystory np. 10K na wyjście.

Na szybkiego można w miejsce potencjometrów wsadzić zenerki 15V ,ale takie

rozwiązanie pamiętam z cd philipsa i zdarzało się że stabilizatory padały..

Postaram się na dniach odpalić swój zasilacz to porównamy wyniki

[Benpe]

Ja mam ten sam zasilacz i spokojnie dało się ustawić +/- 30V.

Jakie masz napięcie na PR'kach ?

[arturp]

Benpe, 17 Gru 2007, 14:03

i masz stabilizatory 7915 i 7815 ?

[hessus]

arturp staby 7915 i 7815 sa uzywane dla z gory zdefiniowanego napiecia, (w tym przypadku 15v) jak chcesz miec regulacje na potkach (r5,r9) to uzyj lm317, lm337, moge sie mylic ale pierwszy raz widze zasilacz regulowany na 7915/7815 chyba ze te potki są od czegos innego niz regulacja wzornika napiec

[hessus]

mialem na mysli r5,r6

[Benpe]

Mam 7815 i 7915, regulacja działa.

[arturp]

Mam LM 317 i 337 więc wstawię dla sprawdzenia ale one tez chyba sa na niższe napięcie .

[jar1]

tak można wyliczyć oporniki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikoz]

>arturp

LM317 są na napięcia wejściowe max 37V

możesz śmiało użyć LM7815 i LM7915,zgodnie z tym schematem co zamieściłeś i regulacja działa ok

[Benpe]

XO ruszyło.

Aby wyregulować ~0V na wyjściach przed kondami musiałem zmienić R5 i R5 z 2k7 na 3k.

Regulacja tego zera wymaga ustabilizowania układu, u mnie to trwało pół godziny.

To zero to i tak jest pływające (+/- 300mV) ale nie udało mi się zmniejszyć.

Mam za duże wzmocnienie, będę zmieniał dzielnik na wyjściu (o ~10dB).

Co do słuchania to na razie jest obiecująco, ale poczekam na wygrzanie się BGN.



Kto mi napisze, dlaczego na płytkach Bikoza masa wejścia wisi w powietrzu ?

[bikoz]

to nie sa płytki bikoza tylko Foksika,jego pytaj

[Benpe]

ooooooooops

sorry bikoz !

:-)

[jar1]

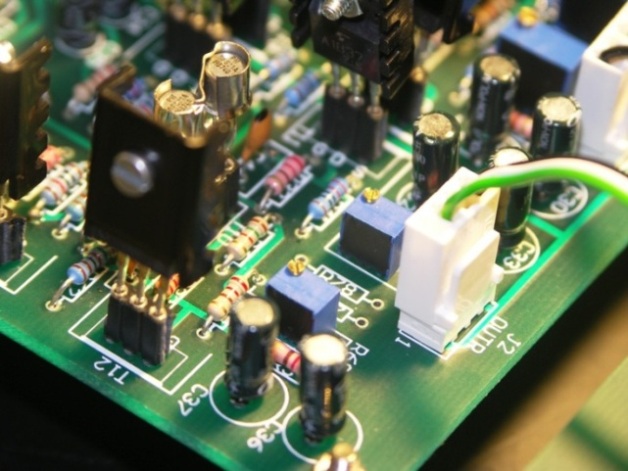

Uruchomiłem właśnie swija konstrukcje ala X0 z tranzystorami BFS21A, które otrzymałem dzięki uprzejmości kolegi mulsa. Trzeba było trochę przystosować układ do mniejszego prądu pary różnicowej - ale działa. Właśnie się wygrzewa...

więcej na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Jakoś widzę X0 nie jest ulubionym tematem... Jest nieco kłopotliwy, fakt. Ale, to, co mi sie udało zrobić, gra naprawdę bardzo zachęcająco. Ma to 'cuś' :-)

[Rick]

Jarek, wszyscy liczą na Ciebie :) a poza tym jest trochę kłopotliwy....

czekamy na "gotowca".

Lista już jest więc zainteresowanie też.

[F4]

Jar1

Zerknąłem na forum KAiM i widzę, że organizujesz PCB do tego projektu,czy można by się tu zapisać na jeden lub dwa kpl?

[zephyr]

Witam



Czy jest możliwość zapisania się na komplet płytek tj. zasilacz, pre, selektor, sterownik, zaprogramowany cpu i komplet tranzystorów poza 2sk bo te akurat mam.

[jar1]

Nie, no, Wszyscy czekają na gotowe. :-)

A w oponki też nadmuchać?

[Matthew]

;D

[F4]

>Nie, no, Wszyscy czekają na gotowe. :-)

>A w oponki też nadmuchać?



No fajnie by było mieć takie PCB, nie musi być gotowe poskładane i uruchomione, a w dodatku w obudowie :-)



jest szansa? grzecznie pytam :-)

[jar1]

PCB to będzie jak najbardziej do dostania. Tylko moze najpierw szanowni koledzy dokładnie zobaczą o co chodzi.



To moje PCB jest pod zmodyfikowany X0 - i zintegrowany z dwoma PGA jako regulacja wzmocnienia.

[arturp]

Matthew ,

magazynier uruchomił jeden kanał mojego preampu . Nie mamy go jak sprawdzić bo nie posiadamy urządzen na XLR więc trafi to do ciebie na testy i regulację .

[Matthew]

ok

[Foksik]

Mam do zbycia kilka płytek do pre i zasilacza.

[Matthew]

cus nowego w stajni Nelsona ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

sorki nie moge znaleźć czy jets moze spis elementów do płytki foksika? być może przysyłał z płytkami ale gdzieś wcięlo...
