jak podłączyć głośniki sufitowe z wzm.

[baq85]

Mam za zadanie podłączyć 4 głośniki firmy D.A.S CL-5T ze wzmacniaczem MONACOR PA-402. Z instrukcji wzmacniacza i schematów wszystko wydaje się być logiczne. Problem mam z podłączeniem plusa i minusa do głośnika. Dla uproszczenia chce podłączyć jeden głośnik tylko nie bardzo orientuje się z oznaczeniami na kostce i co to za element przy głośniku. Całość systemu ma pracować w sklepie, w którym poprowadzone są osobne kable od wzmacniacza do każdego głośnika. Będę wdzięczny za wszelkie wskazówki.

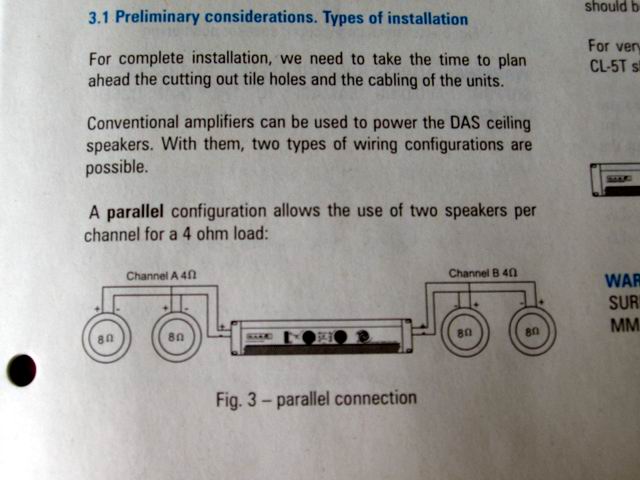

1 Głośniki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2 Wzmacniacz radiowęzłowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baq85]

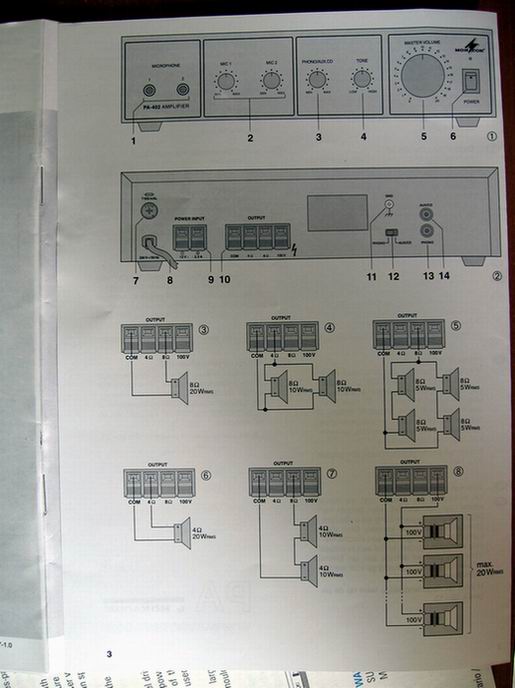

i jeszcze tylni panel wzmacniacza wraz ze schematami, jak jest coś mało widoczne zainteresowanym chętnie prześle scany

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahfc]

Wzmacniacz: kable do COM i 100V

Głośnik: do C i 6 lub 3W w zależności jak głośno chcesz mieć.

Wszystkie głośniki łaczymy równolegle.

[baq85]

do C mam podłączyć minus a do 6 lub 3W plus ?

[baq85]

>>>ahfc - dzięki za odpowiedź, pomogło :)



Już mam podłączony jeden głośnik działa, kolor czarny podłączyłem pod COM we wzmacniaczu a niebieski bądź żółty pod kanał 100V we wzmacniaczu. Zastanawiam się do czego służy kolor biały? ; Jeśli będę podłączał głośniki szeregowo (po dwa na stronę) to schemat podłączenia pozostaje ten sam? ; w jakim przypadku będą wykorzystane gniazda 4 lub 8 ohm ?

[Jectiv]

Te głośniki na zdjęciach powyżej są do instalacji 100V, lub 70V. Są to systemy z dopasowaniem napięciowym.

Jak pisał "ahfc" podłączasz je zawsze wszystkie równolegle. W tym wzmacniaczu do "COM" i 100V.

Wyjścia 4 i 8Ohm są wyłącznie do typowych głośników z domowych systemów audio lub samochodowych.

Na transformatorze głośnika jest nalepka, która wszystko opisuje:

W instalacji 100V podłączasz "COM" ze wzmacniacza do czarnego, na żółtym jest odczep 6W, a na białym odczep 3W.

W instalacji 70V "COM"- czarny, 6W-niebieski, 3W-żółty, 1,5W biały.

Wzmacniacz jest z wyjściem 100V więc nie możesz podłączać niebieskiego przewodu bo głośnik zostanie przeciążony mocą większą od znamionowej przy pełnym napięciu na linii.



Pozdrowienia.
