Odgrody na starych szerokopasmowcach

[prawo]

a więc w zasadniczym zakresie saba tweeter mocny magnes ( taką mam ) , ma średnio 90 db skuteczności, ale jaja, no nie ... no i co teraz jak mam na isophonach 1mH,- kurcze może wywalić ?

[fakamada]

Powiedziałbym raczej, że zasadniczy zakrez dla tej saby to 8-12khz i tutaj celowałbym w skuteczność 100db/w i wiecej.



Pozostałe tweetery raczej podobnie.

[nookie736]

i zeby g..no mialo czubek, do kompletu najlepsza wersja 8" greenconea ktorego szczesliwym posiadaczem bylem do czasu zniszczenia go przez firme od przeprowadzek :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Swego czasu wykonalem taki pomiar:

-czarna linia to owalna saba z magnesem ferrytowym na desce szerokosci ponad 40 cm

-czerwona linia to okragla saba z magnesem alnico w desce szerokosci ponizej 40 cm

-brazowa linia to tweeter saby alnico w ksztalcie podkowy

-niebieska linia to kopulka stx awx



Taki pomiar orientacyjny, amatorski. Tak wiec prosze nie wyciagac pochopnych wnioskow :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fakamada]

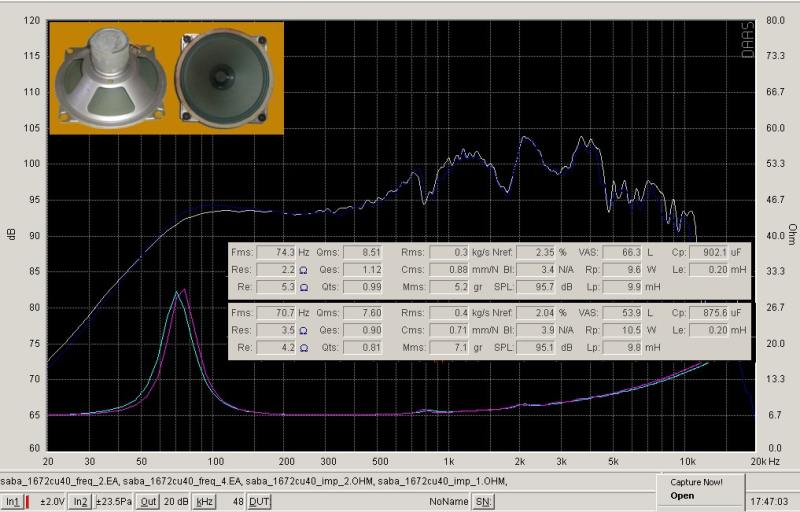

Pomiary, które przedtawił nookie znakomicie obrazują wyniki moich walk ze zwrotnicą. Średnia Saba (owal-podkowa - obecnie bez cewki) zalicza dół przy 5khz. Tweeter z racji swojej nadmiernej wyrywności musi być mocnos tłumiony (-6db) i również nie do końca daje radę w tym zakresie.

[a_men]

Dlatego ja sobie odpuściłem Saby.

Pomiar B200 ze stożkiem i bez w okrągłej odgrodzie o średnicy 24 cale pod katem 15 stopni

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[prawo]

no ale bez cewy przecież to beznadziejnie gra - jak stary kapeć od babci, próbowalem na czterech moich owalach isophonach...

[prawo]

jeszcze mam takie pytanie, ponieważ mam po dwa owalne isophony na strone w desce 26cm czy uzykam lepsze brzmienie, (w domyśle dojrzalsze) gdy dam je na deskę 32 cm i umieszcze poziomo. a może nie warto sie bawić ? już jest może nie tak źle z brzmieniem bo napędzam to triodą, ale może bęðzie jeszcze lepiej jak dam to na deskę 32cm szerokośći ? co uzyskam ?

[a_men]

Porównanie:))))))))



Best Loudspeaker on earth: YouTube - AudiogoN @ CES 2009: YG Acoustics: Best Loudspeaker on Earth? This high end audio company proves it.



and its OB competition: YouTube - Re: AudiogoN @ CES 2009: YG Acoustics: Best Loudspeaker on Earth

[a_men]

Jeszcze raz.





Best Loudspeaker on earth: YouTube - AudiogoN @ CES 2009: YG Acoustics: Best Loudspeaker on Earth? This high end audio company proves it.



and its OB competition: YouTube - Re: AudiogoN @ CES 2009: YG Acoustics: Best Loudspeaker on Earth

[Bacek]

Ale powinni na tym jeszcze puszczać The Best Song In The World



[fakamada]

>a_men



Zastanawiam się czy nie poprawiłaby się w B200 ostatnia, najwyższa oktawa gdyby dołożyć z tyłu dech tweeterów Saby obciętych małym kondkiem. Scena powinna się jeszcze powiększyć.

[Yogi]

dodawanie tweetera do b200 i to ciętego wysoko, powiedzmy pow 10k jest nasakrycznie trudne, wiem bo prubowałem spięcie faz graniczy z cudem, z resztą nie tylko ja, był wątek na diyaudio i tam też nikomu się nie udało, no chyba żeby nie robić pomiaru ;) wtedy nic nie widać i nic nie przeszkadza

[fakamada]

Stąd moja propozycja, żeby tweeter "strzelał" tylko do tyłu tworząc ambience. Podbicie najwyższej oktawy uzyskalibyśmy z B200 w postaci obniżenia impedancji w tym zakresie, wynikające z równoległego połączenia Sabowego tweeterka.

[a_men]

Nie jestem pewien, czy Saba coś poprawi, poza tym ma otwarty kosz. Jeżeli już to jako rear tweeter użyłbym wstęgi np. Monacora RBT-95. Może kiedyś spróbuję:)

Weź też pod uwagę, że pomiar nie jest na osi tylko pod kątem 15 stopni.

[fakamada]

Spróbuj spróbuj. Fajna i prosta zabawa.

[stefan5000]

Dzis zamowilem 18 calowe eminence i chce je wstawic zamiast 15sto calowych.Poniewaz nie moge sie doczekac ,chcialbym zapytac tych ktorzy robili takie podmianki, czego sie wlasciwie spodziewac?

[nookie736]

3 cale roznicy to niejeden by chcial :P

[nookie736]

a tak powaznie to wszystko zalezy od parametrow glosnika i sposobu jego wykorzystania...nie ma co generalizowac, rozmiar to nie wszystko (nie tylko w audio :-). Mozna wycisnac 20Hz z 20cm glosnika i miec problemy z 50Hz z 18 cali. napisz wiecej jaki eminence, jaka odgroda etc...

[filoy]

Ja właśnie wrzuciłem swoje telefunkeny na dechę .Jako ciekawostkę.fajnie to się spisują.Teraz mam namiastkę tego co jest u was:)120x50 to rozmiar płyty.

[fakamada]

Jak już wspomniano o Visatonie B200, to napomknę jakie mi się marzą przetworniki. Odrobinę od nich drozsze:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[filoy]

Dzisiaj dorzuciłem wysokotonowca bo troszkę góry brakowało.Reszta jak na razie spisuje się ok.

[arczi87]

Panowie jak ściszyć najprościej głośnik wysoko tonowy?

Jak wsadzę sobie szeregowo opornik 9 Ohm to będzie ok?



Pozdrawiam

[filoy]

Na forum gdzieś był taki kalkulator do ściszania głośnika ale kurcze nie pamiętam gdzie:(

Możesz spokojnie próbować.Ja zacząłbym od wartości 2ohm i podwyższał jeżeli jeszcze za słabo tłumi.

[areczek]

Polecam tłumiki rezystancyjne(oporniki w konfiguracji szeregowej i równoległej),poszukać tabeli w internecie oraz prostego wzoru na kombinację do obliczeń,ale jest tu jeden amator co szczyci się potężną wiedzą,jego pytać.Według jego słów-reszta to matoły.

[filoy]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



arczi87



kalkulator do wyliczenia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arczi87]

Dzięki serdeczne za pomoc. Lpad znam myślałem czy na szybko można wstawić sobie rezystor w szereg. Pozdrawiam.

[fakamada]

Wstaw.

[fakamada]

To by było na tyle w kwestii nie używania rezystorów :)))



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zwróćcie uwagę, że tweeter powinien mieć odwróconą polaryzację.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arczi87]

Co do moich OB...



Trochę testowałem i na tą chwilę muzyka z tych głośników jest do zaakceptowania. Obecnie z powodu małej dechy :/ cała sekcja wysoko, średnio tonowa gra na rezystorze 9 Ohm w szereg. Pozwoliło to choć w średnim stopniu zrekompensować niedostatki basu. Powiem że na krótką metę da się przeżyć. Obecnie bas jest filtrowany tylko cewką. Powiem szczerze że czasami trzeba przełączyć utwór bo nie da się słuchać. Ale już sobie obiecałem że jakieś tymczasowe kondensatory zamówię...



Bardzo fajnie gra wysoko tonowa saba ma dużo "powietrza". Lecz okazało się, że ma za dużą skuteczność do moich owalnych, ferytowych sab :/. Przez co obecnie graja isophony, które zgrywają się idealnie lecz grają "ciemniej".



Kombinacje z dodatkowymi głośnikami w moim przypadku okazały się tak trafione, że sobie odpuściłem :).



Obecnie z uporem maniaka idę do przodu, mimo ograniczonych funduszy :). Choć trochę czasu mi to zajmuje.



Pozdrawiam wszystkich pozytywnie zakręconych.
