Mini Giesberts na BD140/BD139

[Lt_Bri]

Przeglądając stare numery elektora natrafiłem na taki sympatyczny "drobiazg (800mW/4om, 500mW/8om).



Polecilibyście jakąś sprawdzoną, podobnie prostą konstrukcję (tzn. moc nie większa niż 1.25W - 2.5W, zasilanie symetryczne), tyle że pracujacą w klasie AB?



Wynalazki pracujące w klasie A, ew. zasilane niesymetrycznie niezbyt mnie interesują ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dreamer_1]

Chcesz zachować budowę dyskretną czy może na scalaczku?



Jaki numer ma ten kit bo nie moge doczytac?

[Lt_Bri]

Jest tylko podane 101 Układów - Minaturowy wzmacniacz mocy (Elektronik Elektor pażdziernik 1996), płytka prototypowa SD-964020-1.



Samą końcówkę chciałbym zrobić na elementach dyskretnych (rozwiązanie scalona końcówka mocy + tranzystory też odpada).

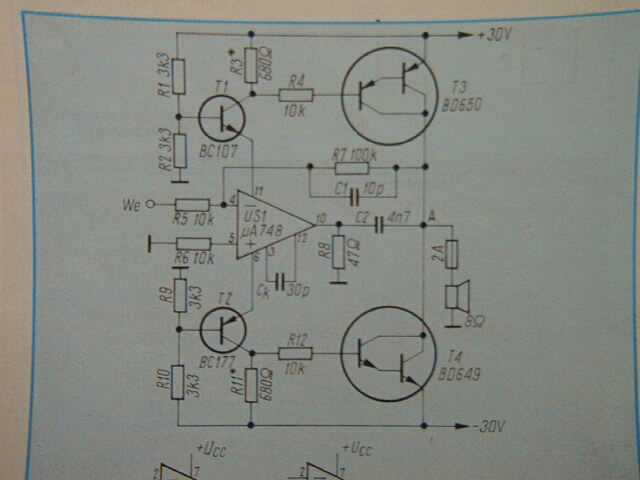

Ciekawy jest wzmacniaczy z RE 2/92 (na BD650/BD649), prosty, płytka już jest (choć ta akurat nieciekawa jest...), tyle że mocy jakieś 6x - 12x więcej niz mi trzeba (a i uA748 na wejściu nieco drażni...).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ted125]

Witam!Patrząc na ten pierwszy projekcik któremu brak wymaganej mocy nasuwa mi się pomysł dobudowania drugiej pary,równolegle na wyjściu i powinno byc dobrze.Kiedyś słyszałem o takim wzmaku na BD139/140,oczywiście ileś tam par na końcu,dużo,i że to grało b.dobrze,wtedy jeszcze było trudno o tranzystory o dużej częstotliwości granicznej i to się sprawdzało.Pozdrawiam!

[ted125]

Oczywiście zwiększając napięcie.

[Lt_Bri]

-->ted125, w tym pierwszym wzmacniaczyku mocy jest w sam raz na "moje" potrzeby*, przeszkadza mi trochę tylko to że pracuje on w klasie B.





*to ma być takie drobne ćwiczenie/przymiarka na tranzystorach (jesienią chcę sobie takiego sklepać) przed budowa właściwego wzmacniacza (następnej wiosny ew. lata chcę się wziąść za otalę).

[bogdan_]

zwiększ zasilanie, dodaj duże radiatory i moc można sporo zwiększyć, BD139/140 mają max moc strat jakieś 10W przy 60 stopniach C i są rewelacyjnie szybkie - na dobrych egzemparzach BD139 robiłem nadajniki UKF :-) . Ja mam je zastosowane we wzmacniaczach do wysokich i średnich tonów przy zasilaniu stopnia wyjściowego ok. +_ 25V oczywiście w bardzo rozbudowanej aplikacji i połączone po kilka sztuk równolegle na dobrych radiatorach . Patrząc na dane nowoczesnych tranzystorów wydaje się że są szybkie ale trudno uzyskać slev rate kilkaset V/mikrosek a z BD nie ma większych problemów. Daj jakiś dobry wzmacniacz operacyjny i minimum 20mA prądu spoczynkowego jak chcesz się pobawić, chociaz do takich celów budowy wzmacniacza małej mocy łatwiej zastosować scalak.
