Wyj. koaksjalne w CD Pioneer PDS-505 ?


zoltar7

Rekomendowane odpowiedzi

Proszę o pomoc, może ktoś wie jak dorobić wyjście koaksjalne do Pioneera z mechanizmem talerzykowym np. PDS-505, może ktoś ma jakiś schemat albo robił już coś takiego. W tytule tematu jest PDS-505 ale wiem że wielu innych forumowiczów chętnie przerobiłoby również inne modele szczególnie serii "7". Chodzi o wykorzystanie starych talerzykowych pioneerów jako transporty do współpracy z zew. DAC. Każda informacja mile widziana.

Odnośnik do komentarza
https://www.audiostereo.pl/topic/34327-wyj-koaksjalne-w-cd-pioneer-pds-505/
Udostępnij na innych stronach

Wiesz co Sds12 właśnie odkryłem dzięki koledze z innego tematu forum, że PD-S703 miał wyjście koaksjalne... a on nie osiąga takich cen na allegro jak seria "9" i ew. "8" :D

zoltar7, 23 Cze 2007, 17:51



>Proszę o pomoc, może ktoś wie jak dorobić wyjście koaksjalne do Pioneera z mechanizmem talerzykowym

>np. PDS-505, może ktoś ma jakiś schemat albo robił już coś takiego. W tytule tematu jest PDS-505 ale

>wiem że wielu innych forumowiczów chętnie przerobiłoby również inne modele szczególnie serii "7".

>Chodzi o wykorzystanie starych talerzykowych pioneerów jako transporty do współpracy z zew. DAC.

>Każda informacja mile widziana.



a masz schemat tego cd ?



"dorobienie" wyjścia SPDIF jest mozliwe - trzeba dołaczyć nadajnik S/PDIF np DIT4096 produkowany przez TI

miałem gdzieś serwisową instrukcję strojenia pionierów ale mnie dysk się posypał w diably

spróbuję coś z niego wydłubać

chyba z elki kiedyś to ściągnołem



Ps: Zoltar7 chyba mamy podobne zamiary względem pionków

Ale w innym temacie Zorro (też człowiek z grupy Kustagona) stwierdził, że dla niego Pioneery grały z zew. DAC kiepsko (PD-S06 i PD-S705 z dorobionym przez ludzi od Kustagona wyjściem koaksjalnym). DAC jakiego używał był produkcji Creek ale nie podał jaki model. Ja się na tym nie znam ale Creek robił chyba tylko dwa DACi OBH-14 i DAC60.

też śledzę ten wątek...



dlatego kuży się u mnie jeszcze stare akai cd55 i pare padniętych philipsów trzymam w charakterze podkładek antywibracyjnych dla srebrnego pd-s505



nie ma bata ten dac musi zagrać

a jak nie to Nadkonstruktor Senicz ma dla nas gotową odpowiedź DVD panasa!



zdrówko

Też tak sądzę tylko trzeba te CS4390 zorganizować :))



ps. kolega Zorro używał prawdopodobnie Creek OBH-14 tj. zintegrowany DAC na CS4390 z przedwzmacniaczem (regulacja głośności).

>zoltar7

Odpisałem w tamtym wątku: Creek OBH14

Wprost odwrotnie do przedmówcy wolę Philipsy jak budżetowe transporty .

W modelu 705 było nawet puste miejsce po elementach z wyjscia cyfrowego coax.

Znając tą firmę podejrzewam że 705 niewiele różnił się od poprzednika 703 który coax posiadał.

Schematów prostych wyjsc jest pełno tylko który wybrać ? Najprostsze są bez trafa separującego

3 rezystory i jeden kondensator o ile dobrze pamiętam.

poskładamy==> posłuchamy...



ja tam wpisy na forum przyjmuję raczej z przymrużeniem ucha



tak jakoś nie wierze w magiczne kable i sieciówki...



niestety najpierw wpojono mi podstawy fizyki do głowy...

dlatego na górze mojego zestawu stoi prawie trzydziestoletni wzmak na orginalnych kondensatorach za to ma 680W poboru z sieci...

big respekt dla konstruktorów pioniera...



postanowiłem sobie DACa sklecić w celu udowodnienia sobie że jestem całkiem głuchy



może w końcu usłyszę....

zoltar7, 23 Cze 2007, 23:41



>Też tak sądzę tylko trzeba te CS4390 zorganizować :))





kurna coś nam się sprzedający nie odzywa...

wysłałem do niego już na PW informację

ale cisza....

zorro, 23 Cze 2007, 23:52

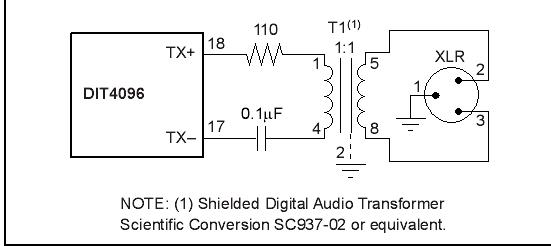

>Nie wiem po cholerę dokładać DIT4096



chociażby dla tego:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-12098-100009626 1182637744_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ja tam sobie założę ten nadajnik



moje lenistwo ostatnio coraz bardziej daje o sobie znać...



postawię sobie transporcik koło fotela

bo nie bardzo uśmiecha mi się wyprawa na drugi koniec salonu zmienić płytę..



co prawda można i bez niego się obejść ale w tedy dochodzi nam wiele szkodliwych czynników związanych z parametrami lini cyfrowej

zorro, 24 Cze 2007, 11:12



>W dalszym ciągu nie wiem po cholerę dokładać DIT4096 skoro sygnał SPDIF jest w odtwarzaczu ;)



jezeli jest opto to DIT 4096 jest po żadną cholere ;-) .

Nie znam tego odtwarzacza, ale wydawało mi ze skoro ktos pyta o koaxial to znaczy ze wogole nie ma SPDIF. Jezeli jest opto, to wyjscie coax jest banalnie proste do zrrobienia - wystarczy 74HC04.

sory ale coś mi załącznik wcieło...



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

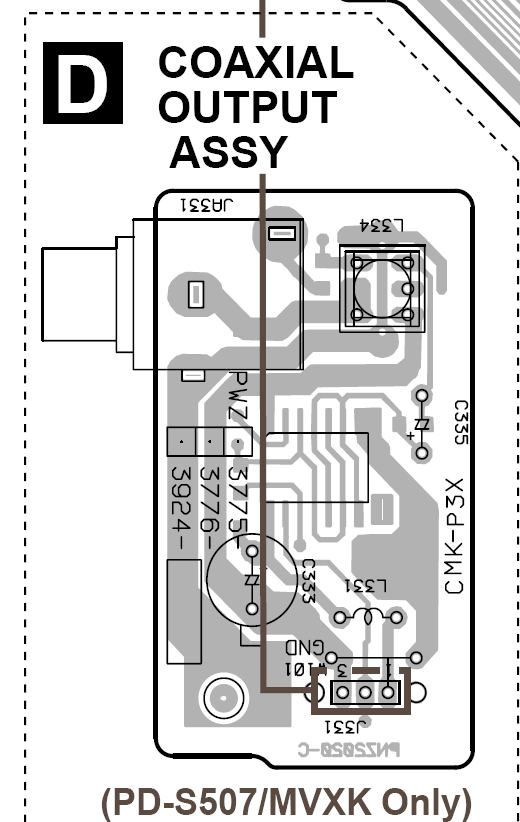

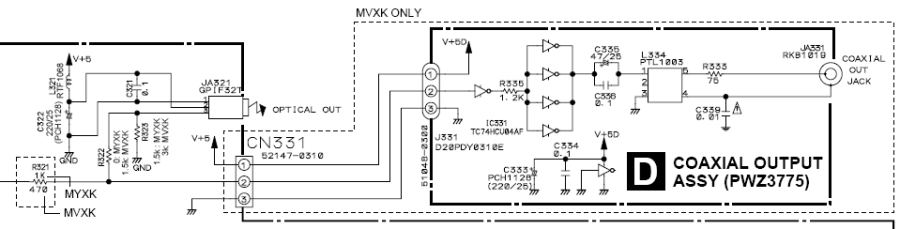

A tak to wygląda w pd-s507 (nie wszystkich, w moim brak).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-5259-100009616 1182684065_thumb.jpg

post-5259-100009617 1182684065_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A wyjście optyczne on już posiada czy trzeba kombinować sygnał?

Najprościej puścić przez bramki 74HC00 (3 równolegle, jedna nimi steruje), rezystor 1k na wejściu, kondensator sprzęgający, dzielnik na wyjściu i to wszytko, bez transformatora.

Molibden, 24 Cze 2007, 14:44



>A wyjście optyczne on już posiada czy trzeba kombinować sygnał?

>Najprościej puścić przez bramki 74HC00 (3 równolegle, jedna nimi steruje), rezystor 1k na wejściu,

>kondensator sprzęgający, dzielnik na wyjściu i to wszytko, bez transformatora.



a dlugość kabla cyfrowego przy takim prostym rozwiązaniu ma znaczenie?



ja bym musial mieć okolo 10m przewodu cyfrowego....

pewno będzie kosztował więcej niż sam transport..



dlatego myślę że jak dam zbalansowane wyjście na kablu estradowym rozsądnej jakości to nie będzie większych problemów zdopasowaniem lini pojemnościami i zakłuceniami



mogę być w błędzie ==>dopiero zaczynam zabawę

prubowal już ktoś takich zabaw?

>a dlugość kabla cyfrowego przy takim prostym rozwiązaniu ma znaczenie?

>

>ja bym musial mieć okolo 10m przewodu cyfrowego....

>pewno będzie kosztował więcej niż sam transport..

>

>dlatego myślę że jak dam zbalansowane wyjście na kablu estradowym rozsądnej jakości to nie będzie

>większych problemów zdopasowaniem lini pojemnościami i zakłuceniami



Pytałeś o wyjscie coaxial. W domyśle wszyscy przyjęli, ze chcesz wyjście S/PDIF. Standard konsumencki stosowany w sprzecie powszechnego uzytku ( własciwie jego warstwa fizyczna) określa między innymi poziomy napięć, typy złącz impedancje falową toru itp . Interfejs ten jest przystosowany do przenosznia sygnałów na niewielkie odłegłości (ok 1m). Jeżeli chcesz 10m to chyba trzeba wykorzystać zbalansowaną linię 110omów stosowaną w standardzie profesjonalnym AES/EBU. Bez transformatora się chyba nie obejdzie , jezeli ma być porządnie. Ale wyjście to nie wszystko - wejście DAC musi też być przystosowane do linii symetrycznej 110omów.

Wspominany przeze mnie Pioneer PDS-06 który miał słuzyć jako transport.

W srodku zamiast zwykłego kwarcu fabrycznie czteronóżkowy oscylator precyzyjny.

Po tym modelu zraziłem się ostatecznie do używania CDków tej firmy jako transport.

:))) Chociaż , moja wiedza po paru latach jest troche większa więc może którymś playerem z tej rodziny pobawię się.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
