robimy shigaraki transport / CD Flatfish

[jacekw]

cena tego lm-a trochę zaporowa, x10



>adigrzelczak, 6 Sty 2009, 20:48



śruba M6 i dwie nakrętki z podkładkami to chyba łatwiejsze rozwiązanie:-)

[adigrzelczak]

No łatwiejsze ale jak ze spodniej blachy 5mm będzie mi wystawać nakrętka i śruba 6mm to trochę kiczem będzie podjerzdzać;)Stabilizator już zamówiony :D

[involve]

dystansik z gwintem wewnatrz i sruby na imbus wygladaja ok., miedz mozna tez nagwintowac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Mod Andego jest the best!!!!! Wstawiłem zegarek , reszta wg. opisu . Polecam gorąco . Takiego dźwięku jeszcze nie słyszałem. Andy brawo !!!!

[Andy777]

Powiem skromnie :): dziękuję.

[Andy777]

W planach jeszcze jeden ruch - rozdzielenie zasilania ASP (zwłaszcza laser) i DSP. Lekko nie będzie...

[Andy777]

Czy któryś a Kolegów dysponuje wysokiej rozdzielczości fotką PCB od strony druku?

[Krzych 2]

Jaka rozdzielczość Cię interesuje? Mogę zrobić dobrym cyfrakiem , ale nie wiem czy dzisiaj. Tak rozdzielenie zasilania - każda kość oddzielnie. Dobrze by było zrobić coś na masie bo tamtędy mogą przedostawać się jakieś śmieci z silników. Pozdrawiam

[kubedes]

involve, 6 Sty 2009, 21:02



>okazalo sie, ze LM7808 jest dostepny w Polsce

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Owszem, w Semiconductors są po 50 groszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

te stabilizatorki są dostępne dosłownie wszędzie, w każdym elektroniku.

[Andy777]

Krzych: rozdzielczość taka, żeby przeszło przez pocztę, czyli pewnie nie więcej niż 10M. Mógłbyś?

[Karmaj]

Mylicie zwykłe stabilizatory 7808 za 50gr z dużo droższym LM7808.

[Karmaj]

Chociaż mogą być chyba w sklepach LM7808 Fairchilda i SGS, i te rzeczywiście powinny być tanie, ale Nationala jest dużo droższy, minimum 1,7 dolara kosztuje, nie wiadomo w sumie dlaczego aż tak sobie cenią.

[Krzych 2]

Mogę. Tylko nie wiem jaką maksymalnie ten cyfrak oferuje rozdzielczość. W ostateczności porobię pare fotek , tak żeby po złożeniu wyszła cała płytka, ale to jutro dziś nie zdążę. Pozdrawiam

[Andy777]

Musi być w całości, chcę to wydrukować na A3 lub większe:)

[pawcio]

Andy załóż konto na o2, tam śmigają załączniki do 100MB :)

[Krzych 2]

Ojej. To nie wyjdzie to cyfrówka coś koło 8 megapikseli , ale nie to jest najważniejsze ; optycznie nie pomoże nawet nikkor, czy obiektywy zeissa najważniejszy jest statyw i odpowiednio rozproszone światło, a tego nie mam. Z mojego zdjęcia nie zrobisz powiększenia do A3 lub A2. Próbowałem no lipa wyszła. Sorki. Czy , któryś z kolegów wspomoże Andego? Co? Ja też reflektuję na taką fotkę.

[pawcio]

kurde ja z przyjemnością ale mam od spodu kondy wlutowane, no i niektóre ścieżki są w stanie opłakanym.

[Andy777]

Koledzy, spoko, posłużę się tym:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

powiększone kilkakrotnie na wydruku A3 daje się czytać :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Pytanie do kolegów. Jak u was z odczytem niektórych płyt. Bo u mnie napęd nie radzi sobie zwyczajnie z niektórymi (przeskakuje) chociaż TOC zawsze wczytuje szybko i bez problemu. Talerzyk to nie jest bo teraz sprawdzam dociskając samym magnesem wyjętym z talerzyka i jest to samo. Chociaż płyty wyraźnie biją ( bicie pionowe około na oko 0.5 mm). Nie wiem co z tym fantem. Mam też czytnik KSS 213 B wygląda lepiej od tego naszego tylko ciekawe czy go elektronika łyknie. Co wy na to Panowie podzielcie się doświadczeniami. Pozdrawiam

[Andy777]

Mój klon oryginały czyta bezbłędnie. Kopie też spoko, przeskakuje na porysowanych przez chassis klona:). Obserwowałem bicie osiowe, niektóre CDR-y biją, bo są po prostu zwichrowane. Swoją drogą większość tych śmiesznych silniczków bije, z pięciu można wybrać jeden w miarę. Chociaż wydaje mi się, że klon nieruszany czyta lepiej. No ale coś za coś :)

[Krzych 2]

KSS 213 B Nad się jako alternatywa czytnika?

[Marcin-utopia]

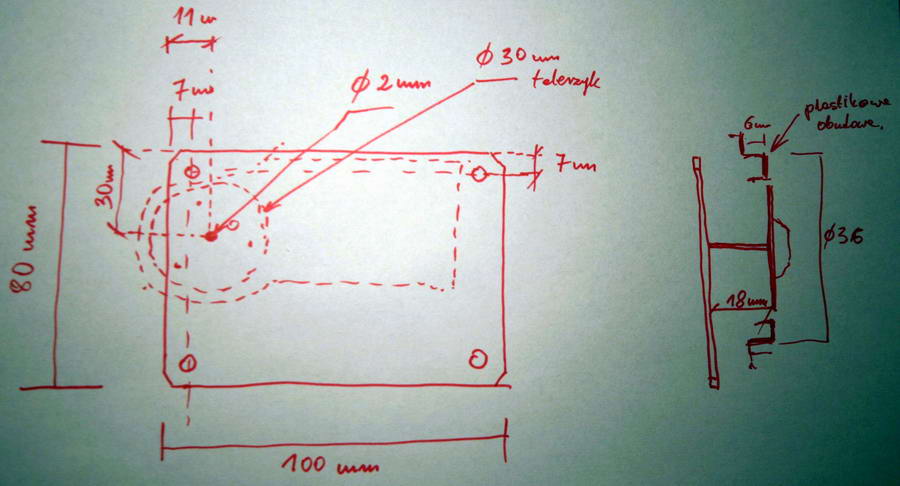

podał by ktoś mi wymiar klona tzn



chce cały napęd przełożyć przez otwór i teraz nie mam do niego dostępu



czy resunek 1 zgadza sie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

się zgadza

[Peter Daniel]

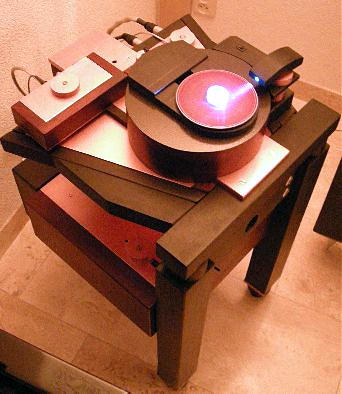

Jak zapewne niektorzy wiedza, watek ten stanowi takze motywacje dla wielu osob nie zwiazanych z forum AS. Erik van Voorst (diyAudio) prosil mnie abym w jego imieniu podziekowal wszystkim za inspiracje i motywacje jakie zamieszczone tu zdjecia i komentarze daly mu przy budowie jego wlasnego transportu, na zdjeciu ponizej.



"Thanks for all the inspiring pics unfortunately I do not speak polish but the idea is universal thanks again for all the hours of investigating we guys are now all priveledge with this JVC/Sanyo transport..discovery."

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

omg!

[Karmaj]

>Peter

Fajnie z jego strony, kulturalny facet z tego Holendra i jaki pomyslowy, wlasnie sobie poprzegladalem, co on tam wykombinowal:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cyp]

oj oj po co było te zdjęcie wklejać ... długo już obserwuję ten wątek ale dopiero teraz czuję, że straciłem nad sobą kontrolę ;) i będę musiał tego bómboksa kupić ... a w domu cała szuflada napoczętych projektów ... życia mi niestarczy ;)



ahh ci Holendrzy ... zawsze podobała mi się ich fantazja (choć ludzie skrajnie różni) w detalach :)))



Pozdrawiam

Cyp

[cyp]

zamiast szykować papiery dla skrabówki to cholera przeglądam dokumentacje pracy kolegi z holandii ... i nie mogę się od tego oderwać :))) Czy ktoś może mi powiedzieć, ze względu na moją całkowitą nieznajomość języka niderlandzkiego, do czego służy przeciwwaga, która jest podczepiona gdzieś transporcie ?? czy to ma zapobiegać skokom na ząbkach prowadnicy czy zupełnie coś z innej beczki ?



Peter przekaż wielki "szacun" (że tak się wyrażę) dla Eryka !!

[Marcin-utopia]

Ładne ale troszkę przerost formy nad treściom ,zagubić się klonik ma być prosty ,a nie stawić mu pomniki :)
