Regulator barwy

[dolphin123]

to jak wstawic mur 860 przykladowo teraz ? nie wiem ktora nozka to katoda:P

[dolphin123]

to jak wstawic mur 860 przykladowo teraz ? nie wiem ktora nozka to katoda:P

[dolphin123]

to jak wstawic mur 860 przykladowo teraz ? nie wiem ktora nozka to katoda:P

[dolphin123]

to jak wstawic mur 860 przykladowo teraz ? nie wiem ktora nozka to katoda:P

[terminus]

Delfin opanuj się proszę.

[terminus]

A po co MUR860 ? Nie znasz 1N4001 lub BYP401-50 ? :)

[dolphin123]

a no tak sorki przeciez w paczke z plytkami doswtaniemy ;) sorki ale mi wybilo tyle razy nie wiem czemu:/

a moze cudaku fotke plytek rzuc co?:)

[cudak10]

bodo_z, 28 Lis 2007, 21:50



>Cudak10, 28 Lis 2007, 18:47 masę na wejście.

Zworki są podłaczone

[cudak10]

O to pierwsze fotki regulatora ale dzwiek nadal taki znieksztalcony.

Nie wiem co moze byc nie tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Hej, hej Cudaku, a gdzie się podziały R1 i R2 ? Bodo_z stawia na brak rezystorów, ja dorzucam do tego

za szybki op-amp (wzbudza się), a przewody do potencjometrów też masz raczej za długie.

Wstaw rezystory (3k3) i daj znak-sygnał. O;)

[bodo_z]

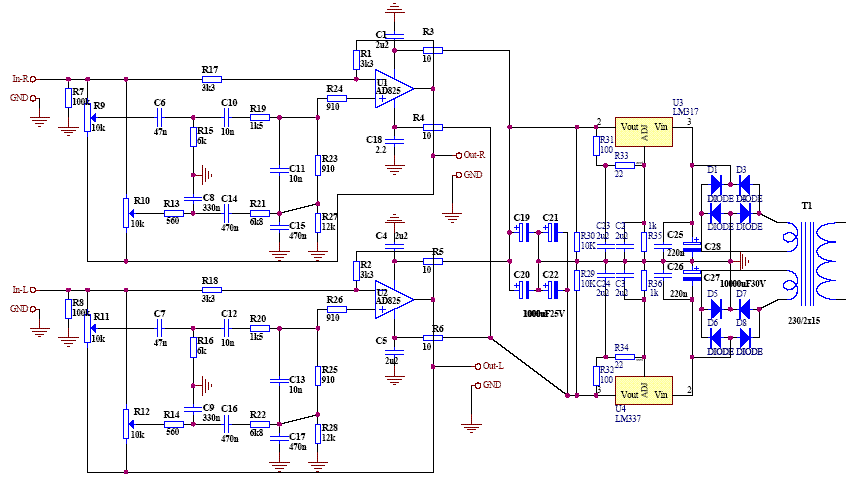

tu wstawiam schemat i ustawienie elementów na pcb.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Rezystory R1 i R2 sa zamontowane tylko ze od spodu dalem 2kom i pozniej wymienialem na 3,3kom. Jutro skroce przewody. Opy dawalem OPA2134 i bylo to samo.

[terminus]

Jakieś postępy ? Może Bodo_z już Ci napisał, żeby zapodać TL071, u mnie nie ma z nim problemu,

a na innych - owszem są. To dobry szybki wzmacniacz - 13V/us, a thd na poziomie setnych %

nie ma się co przejmować w tego typu układzie. Czemu nie odpowiadasz na PW (cudak10) ?

Odnośnie układów, które wymieniłeś, to raczej podejrzewam wzbudzenie - niedostateczna

filtracja zasilania (brak małych pojemności ceramicznych przy WO) i za duża płytka. No ale to tylko domysły.

Będę miał Wasze pcb, to się wypowiem konkretnie.

[cudak10]

Regulator już działa a w zasadzie cały czas działał. Kupiłem nowy stolik pod telewizor i sprzęt RTV i żona ustawiła dekoder na CD i on wprowadzał te zakłócenia :). Dzisiaj wysłałem przesyłki, sorki że tak długo to trwało ale ciągle tego czasu za mało.

[Molibden]

Między wyjście a wejście nieodwracające każdego opampa dać 50-100pF.

[dolphin123]

czyli co jest nie tak co nalezy zmienic oprocz diod ? napisz cudaku zebysmy nie mieli problemu ;)

[bodo_z]

To się cieszę bo już myślałem ze oprócz złego ustawienia diod jest coś jeszcze skopane , choć nie powinno być.

[dolphin123]

molibden mozesz wstawic to o czym mowisz do schematu ?

[Piotrek608]

a mówiłem ..po kiego grzyba tam tyle tych diód w zasilaczu skoro to 50mA bierze maksymalnie..

[dolphin123]

w piatek jak wroce do domu zobacze czy wszystko jest w skladzie czesci do 2 kompletow:P

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

chomik gratis :P

[dolphin123]

:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

Dostalem paczuszkę, dzięki. Od razu ostrzegam, że polutowanie ad 825 na przejściówkach to prawdziwy wyczyn. Trzeba pozaginać od razu nóżki, ponieważ pola lutownicze zą minimalnie za wąsko. Powodzenia.

[dolphin123]

jaki jeszcze ciekawy scalak moge wstawic do ukladu z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ? zapomnialem ze potrzebuje jescze jeden komplet zlozyc...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

"Od razu ostrzegam, że polutowanie ad 825 na przejściówkach to prawdziwy wyczyn."



ad825 trzeba wstawic na przejsciowke ? projekt byl robiony pod ten uklad wiec o co chodzi teraz ?

[bodo_z]

Dolphin 123

[dolphin123]

jak ktos ma AD825 na tej przejsciowke prosilbym o fotke ;) wtedy nie bedzie zadnych watpliwosci ;) z gory dzieki

[AmadeosFather]

Jestem ciekaw Waszych opinii . PISZCIE !!!

POZDRO

[dolphin123]

kto moze sie wypowiedziec na temat tych ukladow do reg barwy ? AD8599 lub AD8397

[Molibden]

AD8397 są bardzo dobre - do regulatora to nawet ich trochę szkoda, bo są to najlepsze chyba opampy do słuchawek i dobre do DACa (do C/V, I/U czy mówiąc jeszcze inaczej konwersji I/V).
