KENWOOD KA 7X

[rafko]

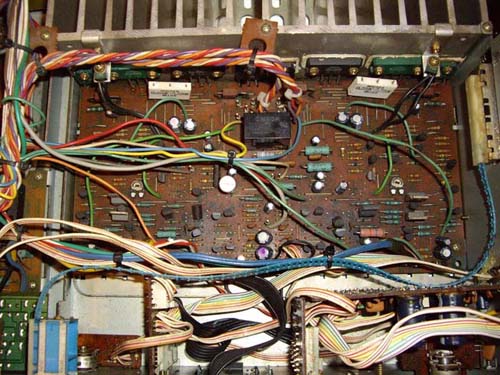

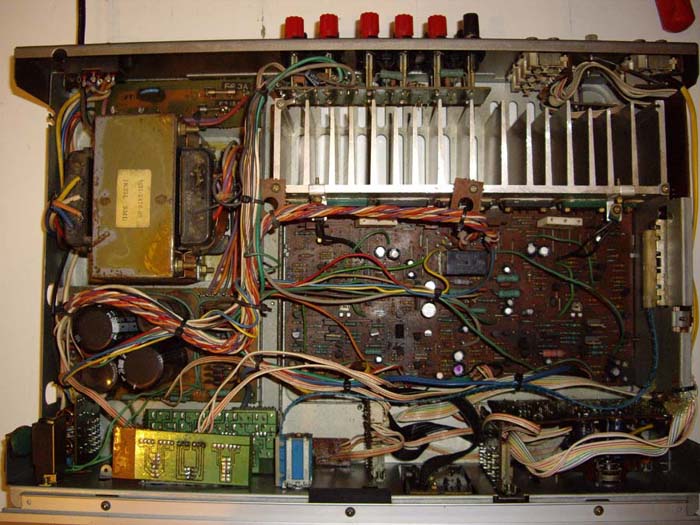

Panowie, moj wzmczek sypialniany zaczal czasem szumiec w jednym kanale. Pomyslalem wiec sobie ze przyda mu sie mala renowacja. Nie wiem od czego zaczac... Zalaczam pare fotek, co radzicie wymienic/ zmienic?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafko]

i jeszcze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

obejrzyj PCB od strony lutowań i popraw podejrzane miejsca widać ze się trochę grzał.

[rafko]

> bodo



A z kondami sie cos bawic, czy wygladaja OK?

[rafko]

luty poprawione, kondy male w zasilaniu i podejrzane na PCB wymienione - problem nie zniknal :-(

Mysle o wymianie duzych kondow w zasilaniu , ale jest tam 7500 uF, a nigdzie nie moge dostac takich wartosci, czy moge dac np. 10 000 uF ?????

[Molibden]

Tak, albo 8200uF.

[beyma]

To raczej nic niezmieni.

Opisz dokładnie ten szum?

[rafko]

To nie jest szum - raz na powiedzmy 10-15 minut pojawia sie takie pykniecie w lewym kanale, czasem dwa, trzy pod rzad i potem znowu spokoj. Czesto pomaga wylaczenie i wlaczenie wzmaka...

[Art6900]

A ja mam Basic M1, czyli końcówkę mocy z tego wzmacniacza.

Niestety potrzebuję schematu, bo w mojej końcówce popalone jest wszystko.

W dodatku połamana była płyta drukowana, ale jakoś połatałem, że prawie nie widać.

Tak czy inaczej bez schematu to problem będzie. Pomocy.

Art6900

[Molibden]

>rafko,



a płytkę z potencjometrami i potencjometry sprawdzałeś? Nie ma gdzieś pękniętych ścieżek od zasilania?

To czarne na środku to przekaźnik? Jego styki też można przeczyścić i przelutować od spodu.

[rafko]

Tak, od tego zaczalem.... Ja juz nie wiem co jest. Ostatnio zaczal grac jak trzeba. Teraz znowyu pojawilo sie takie dziwne przebarwienie na srednicy - takie chropotanie. Na poczatku myslalem ze to moje monitory, ale nie - jak przenioslem wzmak na "glowny" system to przenioslo sie i to przebarwienie....
