TDA1543T

[bikoz]

Proszę te osoby które nie zamawiały nic w zamówieniu u Petera o podesłanie mi swoich adresów na maila

[bikoz]

footprinty na pcb to gniazda z Elfy

P1 RCA to nr kat 42-253-63

P2 podwójne RCA to nr kat 42-265-10

P3 i P4 XLR to nr kat 42-339-12

[bikoz]

oczywiście podwójne RCA to P4 a nie P2

[marosik]

czy moglby ktos napisac preferowane elementy? jakie rezystory kondensatory itp>? czy R2 powinno byc 220 czy 330?

[WSHODNI]

bikoz dzięki przesyłka dotarła

[wilu żubr]

Ja też dostałem płyteczkę-Dzięki

[WSHODNI]

czy jest możliwa zamiana CS 8414 na STA 120

[bikoz]

tak,można użyć STA120

[WSHODNI]

typy stabilizatorów na 3,3 v do STA 120

[bikoz]

AN8003

[zoltar7]

>bikoz



DAC działa :) Dzięki.



ps. może ktoś wie jaki typ dławików (tych w zasilaczu z układu CLC) dostępnych w TME będzie dobry do tego DACa?

[Waldi_06]

>zoltar7,

>DAC działa :)



Gratulacje !

No to teraz opisz wrażenia pierwsze a za tydzień drugie :)

[zoltar7]

Tak to wygląda (na dzień dzisiejszy).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

cos te panasoniki skromnie wygladaja ;) czy przypadkiem 1000uF/25V nie sa wieksze?

[marosik]

a tak wogole to wyglada super. gratulacje. moj nadal czeka :(

[loszmi]

Dotarło!



Robił ktoś spis elementów dla opornych? ;-)

[marosik]

na 5 stronie watku o non-oversampling dac jest napisane:

(cytuje)

MSR 860 8pcs $25 (MUR860 - $10)

Line Filter 2pcs $6

Dale 20R resistors 4pcs $1

1000/25 BG NX 4pcs $50 (Panasonic FC 1500/50 - $8)

Ferrite Bead 4pcs $0.30

AN8005 3pcs $3.60

AN8008 1pc $1.20

10/50 BG N 2pcs $8.50

47/50 BG N 1pc $10 (Rybycon ZL 100/25 $1.50)

15/20 OsCon 2pcs $3

4.7/50 BG N 2pcs $6.50

3n3 Wima 1pc $1

330R Caddock 1pc $4

0.47/50 BG NX 1pc $2

75R Caddock 1pc $4.50

10n Vishay 2pcs $3

SN75179 1pc $1.40

CS8412 SMD 1pc $15

TDA1543 1pc $3

2k7 Riken 2pcs $5

1k5 Riken 1pc $2.50

[loszmi]

To nie jest prawidłowa lista jak mniemam. Ilości elementów są zapewne inne, dobra nie ważne...

[marosik]

lista z nosdac'a wiec mozna sie domyslic ze mniej elementow zwiazanych z dacami/dodatkowym scalakiem. wazne sa kluczowe elementy nie?

[loszmi]

;-)

[Molibden]

Zamienię 2 szt. TDA1543 (DIL8) na 2szt. TDA1543A.

[Luiis]

Bikoz dzięki, płyteczka dotarła, zacząłem właśnie montaż i od razu znalazłem baga na druku.

W układzie U4 nogi 11 i 12 są zwarte, pod warstwą opisową tego nie widać ale pod światło tak.

Łatwo poszło skalpelem:)

[Luiis]

>Zoltar

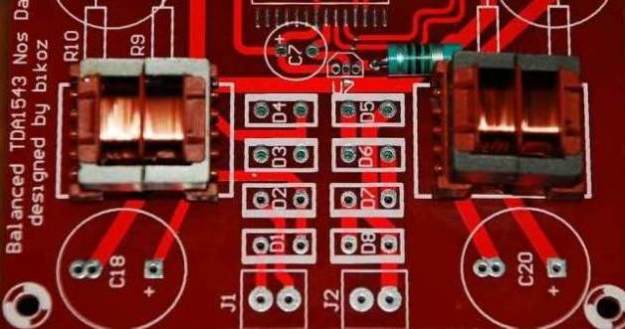

dostosowalem tez płytkę do swoich dlawków :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

jeszcze jedno....



ma ktoś CS'a na zbyciu? ;)

[Luiis]

fotka się nie wkleiła?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>Michał

Tak bug na U4 jest,

a tak na marginesie ładny kolor płyteczki masz :)))

[Luiis]

No właśnie, chyba zostałem wyróżniony ;))

[zoltar7]

Luiis moim zdaniem to twoje dławiki dalej robią zwarcie.

[Luiis]

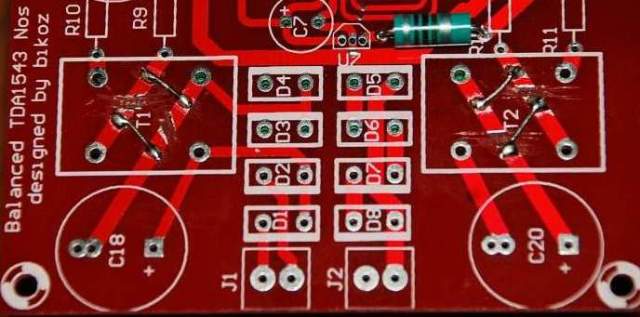

...no nie, spójrz na zdjęcie drugie od dołu, Są ZWORY, zresztą już to zmierzyłem... jest OK :)

[Molibden]

A co to za różnica czy ukąłd jest w DIL8 czy SO16?



Czy ktoś robił DACa z dwoma TDA1543 w monoaural mode, single ended, tylko po 1 kanał na DACa? Z moich obserwacji wynika że zawsze jeden kanał ma inną charakterystykę zniekształceń i dużo mniejszy ich poziom dla sygnałów koło -60dB.



TDA1543 w DIL8 można w Poznaniu kupić u Gembary po 7zł/szt (nie sugerować się opisem w katalogu, tam jest podane że to TDA1543A).
