ELECTROCOMPANIET EC-4 opis wyj. i wej.

[ptiku]

Witam

proszę o pomoc w odszyfrowaniu oznaczeń w moim nabytku EC-4.

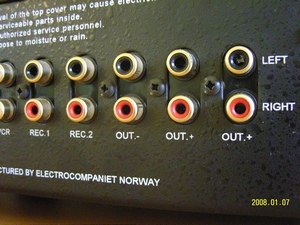

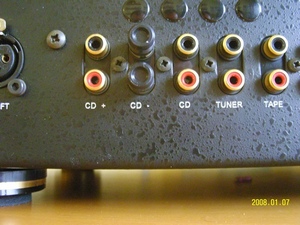

Mianowicie ; chodzi o RCA są takie oznaczenia IN; CD+, CD- / to jest zaślepione zatyczkami / i CD bez oznaczeń , i adekwatnie ;OUT- i OUT + i OUT+

Dzwoniłem do dystrybutora ale zbył mnie nie tłumacząc nic bym sie trzymał XLR-ów czyli CD+ i OUT+

o co chodzi w tej nomenklaturze ELECTROCOMPANIETA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ptiku]

I jeszcze to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rectifier]

To zbalansowane we/wy RCA.

[ptiku]

zbalansowane RCA to te CD+i dwa razy OUT+ tak , w manualu pisze cos by je używać tylko wtedy gdy reszta gratów jest zbalansowana a ja mam teraz w te plusy podpięte cd i amp, nie zbalansowane .

Czy mam przepiąć w te inne czyli CD bez oznaczeń i OUT z minusem chodzi o to bym poprawnie to wszystko połączył,

[zoltar7]

A to ta ELECTROCOMPANIET EC-4 co była ostatnio na Allegro... i się zmyła.

To ile za nią dałeś.

[zoltar7]

Teraz już widzę, że to ten pre. co miał "braki w środku" itd. :))

[crategus]

no własnie... za ile poszedł? :)

[zoltar7]

Na jednym zdjęciu widać, że masz jeszcze odrobinę styropianu w gniazdach wyjściowych, wyjmij te paproszki zanim coś tam wetkniesz bo będziesz się później dziwił że nie gra. Styropian dobra rzecz, ale te okruchy są paskudne :))

[ptiku]

dzięki ,dałem 1500

[zoltar7]

W zachodniej Europie to w secondhand chcą za ten model ok. 500 Euro.

[ptiku]

no jakoś tak, ten mój okazał sie w zajebiaszczym stanie ,, funklozja,,

[zoltar7]

Wygląda baaardzo dobrze, gratuluję... ważne, że jesteś zadowolony.

[ptiku]

wcześniej miałem wpięty w system taki angielski ITL-audio , po wpięciu ec-4 okazało sie że dzieli je ze 20 nie jedna przepaść tylko nie wiem jak najlepiej to połączyc bym cos nie zwalił / chodzi o te oznaczenia rca

[xniwax]

Te gnazda chyba maja zastosowanie tylko w połączeniu z końcówkami Electrokompanieta.



Poniżej opis z manualu AW-250



"The rear panel

The rear panel of the Ampliwire AW 250 DMB is equipped with two sets of RCA input

sockets, marked + and -, and one XLR female socket, for each channel.

Single-ended (RCA) input and operation

Upon arrival, the amplifier is set for single-ended use with a shorting plug in the negative

RCA input.This will short the negative (-) input of the amplifier to ground. With shorting

plugs in position, the amplifier is ready to be connected in a normal way with a single

ended preamplifier.

Balanced XLR input and operation

The balanced mode can only be used if the preamplifier has a balanced output. In order to

use the balanced XLR- input, turn off the amplifier, and remove the shorting plugs from

the negative (-) RCA inputs.Use an XLR interconnect with GND on pin 1, + on pin 2 and -

on pin 3."

[ptiku]

też mam takiego manuala ściągniętego ze strony electro. do ec-4 ale za cholere nie mogę zrozumieć ich opisu tych rca

i nie ma nic o połączeniu ze zwykłymi/czyt. nie zbalansowanymi / cd i amp. jeśli chodzi o wejście cd to jest jeszcze oznaczone jako samo cd , ale wyjścia są jedno z minusem i dwa z plusami i czort wie co oznacza ten minus a co ten plus

[xniwax]

Ja bym to olał i grał na opisanych - CD itp.

[Rectifier]

Mozna je wykorzystac na 2 sposoby:



1.Laczysz wy+ przedwzmacniacza z we+ wzmaka, wy- przedwzmacniacza z we- wzmaka.To jest wlasnie konfiguracja zbalansowana zapewniajaca jakosciowo lepszy przesyl sygnalu. We/wy sa niezalezne od potencjalu masy (i kupy problemow). Warunek - oba segmenty musza posiadac ten rodzaj gniazd.



2.Laczysz wy right CD do we+ (right)wzmaka, a wy left CD do we+(left) wzmacniacza. Obydwa we- wzmacniacza MUSZA byc zwarte wtedy do masy (do tego sluza te zatyczki, czyt. zworki). Taka konfiguracja 'przeistacza' we zbalansowane w standardowe RCA.

[oldbeat]

Rectifier ma rację . Wtedy masz połączenie zbalansowane RCA. Tyle że musisz mieć 2 pary interkonektów.



Trochę mało praktyczne, przecież są na pokładzie we/wy XLR.

[ptiku]

wielkie dzięki Rectifier , troszke rozjaśniłeś sprawę
