Tda 7293 i jego aplikacja

[Ucho]

Witam wszystkich!

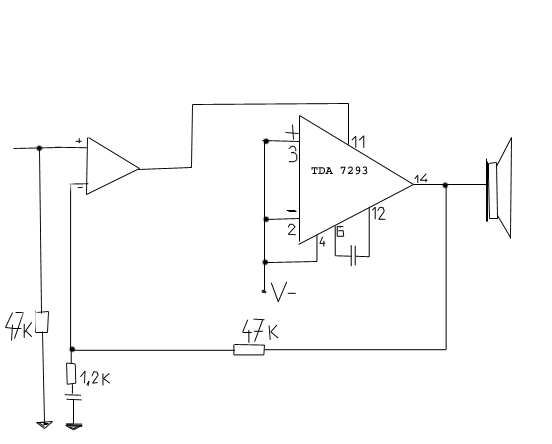

Chciałbym zasięgnąć opinii znawców tematu w kwestii wykorzystania ukł TDA 7293 lub 7294S jako wzmacniacza z pominięciem wewnętrznego przedwzmacniacza. Chodzi mi mianowicie o podanie sygnału z zewnętrznego opa na pin 11 TDA. Można by oczywiście użyć wielu kości łączonych równolegle. A jako przedwzm. użyć jakiegoś o wyższej jakości. Czy ktoś ma może doświadczenie w temacie. Jeszcze tego nie próbowałem ale wydaję mi się że ukł. może być interesujący. Mam więc pytanko czy narysowany przeze mnie schemat jest poprawny?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ucho]

Znalazłem w "HI-FI" taką oto recenzję:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Klocek za 6K gdzie końcówka mocy to TDA 7294. Ale wydaje mi się że chodzi o TDA 7294S, przedwzmacniacz na lampach. Zastanawiam się w jaki sposób zastosowano ten scalak. Czy nie jest to coś podobnego do tego co zamieściłem na początku? Wiadomo że przy standardowym wejściu "+" gra tak sobie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miqolaj87]

jest to kiepska kostka, naprawde.

juz lepiej zrobic GC bo to jako takie ma brzmienie.

TDA od biedy do nisko budrzetowego suba. ale to naprawde od biedy.

[Ucho]

Mi chodzi o wykorzystanie tylko tranzystorów mocy z tej kości. Robiłeś to? A temat GC mam już dawno przećwiczony...

[Piotr_1]

Czy ktoś może wykonywał TDA7293 w połączeniach równoległych, ale używając wyłącznie buforów prądowych? Chodzi mi tu o połączenie typu slave/slave/slave in parallel z oddzielnym wzmacniaczem napięciowym na oddzielnym OPA i oddzielnymi zasilaniami tychże dwóch stopni. Czy takie połączenie równoległe bez kostki w trybie MASTER jest możliwe?

[Gość stary bej]

Napisz do Darkula.
