INFINITE BAFFLE

[arczar]

Witam!



Zakładam nowy temat bo wspomnienia o nim na tym forum są tylko przelotne,poza tym jestem w trakcie budowy domu drewnianego systemem szkieletowym i mam jeszcze na tym etapie mozliwości pewnego zagospodarowania pokoju do audio.



Wpadłem na pomysł wbudowania głosników w sciankę działową pomiedzy pokojem a schowkiem przy łazience.Scianka ma gr.10cm(kantówka 3x7cm)+płyta OSB z obydwu stron. Jak to wyglada umiesciłem na uproszczonym rysunku. Mam jeszcze mozliwosc zabudowania tych głosników w suficie:P ale watpie zeby to był dobry pomysł ale wspomniec nie zaszkodzi.



mam kilka pytań:



-jakiej minimalnej objętosci powinna byc przestrzeń za głośnikiem?

-czy w tym 2 pomieszczeniu też bedzie słychać dzwięki?

-SPL na IB ma wartośc katalogową bo BS nie występuje?



To tyle jesli chodzi o mnie a teraz mysle ze ten watek też zacheci innych do tego tematu- zwłaszcza miłosników Open Baffle ktore na tym forum są dośc popularne:)



pozdrawiam

[arczar]

oto rys

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Na pewno baffle step się poprawi i "wypłaszczy" i potrzebna będzie mniejsza korekcja.

Przestrzeń za głosnikiem musi być wg mnie przygotowana akustycznie, czyli wytłumiona tak żeby nie dawała rezonansów i odbić które mogłyby być słyszalne i przenosić się przez konstrukcję budynku także na inne pomiesszczenia.

Dodatkowo przydałoby się zapewnić możliwość regulacji charakterystyk kierunkowych, inaczej głośniki będą pod kądtem 180stopni ustawione. Także nie będzie można zmienić odległości między nimi.

Przydałaby się regujacja skręcenia jeśli nie całości, to chociaż części średnio-wysokotonowej.

Objętość komory za głośnikiem też nie może być dowolna - chodzi o obciążalność mocową w powiązaniu z dobrocią głosnika. Czyli przy małym Qts trzeba zmniejszyć V żeby nie rozwalić głosnika.

[arczar]

No właśnie...zapomniałem powiedzieć ze w IB chciałbym umieścić tylko bas. Jakies 15 calowe,lekkomembranowce. Cześć średnio-wysokotonowa byłaby przed nimi(przed scianą). czy wtedy pojawiłyby się jakieś problemy fazowe?



Wytlumienie....z tym mógłby byc problem bo pomieszczenie ma byc uzytkowe...

[piter z]

niestety tak byc niemoze - pomieszczenie za glosnikiem musi byc wytlumione tak aby niedawalo rezonansow w czestotliwosciach w ktorych gra glosnik - w pomieszczeniu bedzie oczywiscie duzo glosniej niz w pokoju odsluchowym z powodu mniejszej kubatury



bedziesz mial przesuniecie fazowe oraz opoznienie



ale jak to pracuje niewiem - to tylko z teorii

[Molibden]

Sekcja średnio-wysokotonowa musi być fazowo i czasowo zgrana z dołem, ale przy niskim podziale to nie problem, jeśli głosniki będa miały 40cm to oznacza niskie odcięcie a więc takie długości fali gdzie na osi pionowej średniotonowy może być odsuniety 0,5-1m nawet. Nie wiem jak z głębokością osadzenia, średniowysokotonowe powinny być raczej lekko cofnięte, zależnie od rzędowości zwrotnicy, tak by środki drgające były nad sobą w pionie.

To może oznaczać, że będą się znajdować w wyprofilowanym łukowato zagłębieniu, jeśli ten warunek będzie musial być spełniony. Ale to tylko przypuszczenia.

Pomieszczenie za głośnikiem trzeba potraktować tak jakby to była obudowa głośnika.

[arczar]

Ja jednak myślałem o postawieniu sekcji średnio-wysokotonowej przed scianą jako normalne monitory...



Masz racje-niski podział rzędu ok.120-150Hz maksimum. nieskończona odgroda oddziela całkowicie przód i tył membrany i np pracuje w pomieszczeniu gdzie cisnienie mało się w porównaniu np do 100l OZ. dlatego zeby było łatwiej nie można by pomyśleć nad odgrodą która byłaby jednak w pomieszczeniu(taki skos w rogu) i tym samym byłaby otwarta tylko od góry co tez spowodowaoby prawie nieskonczoną objetos widzianą przez głośnik ale dobre odizolowanie przód-tył?



Jeśli chodzi o wytłumienie 2-ego pomieszczenia to na Cult oF Infinite Baffle na niekotrych zdjeciach gdzie komorą dla głosnika jest strcyh nie zawsze jest wytłumienie.Niektorzy maja nawet glosniki w scianie działowej a tył "gra" do jakiegos przedpokoju albo inneg użytkowego pomieszczenia(co najlpeszym rozwiązaniem raczej nie jest)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arczar]

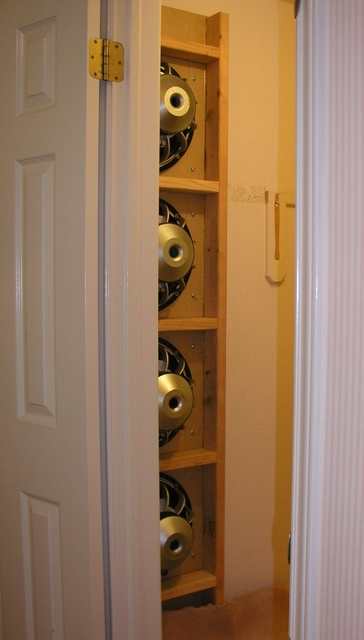

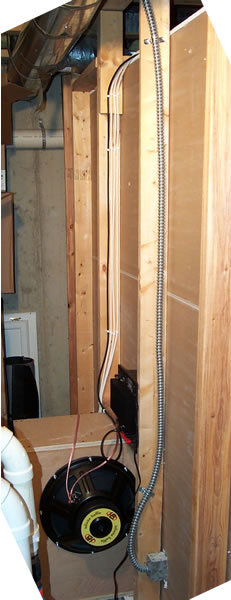

Oto przykłady pomieszczeń gdzie promieniuje tył membrany:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[a_men]

Ariel>

Skąd jest to pierwsze zdjęcie?

[arczar]

Z pierwszej albo drugiej strony watku "Najpiękniejsze pokoje odsłuchowe" wpis graafa to jest pokój jakiegoś ludwika czy coś tam:)

[arczar]

mam pytanie,czy ktos z tego forum, poza Peterem Danielem ma jakiś system grający "zza ściany" albo coś podobnego?

[arczar]

Witam!



Ponownie zwracam się o pomoc. JEstem teraz na etapie aranżacji rzeczonego pokoju i staje przed dylematem. Pomyślałem sobie, ze mogłbym zainstalować w scianie sekcje średniowysokotonową w postaci np. Seasa CA22RNX+27TBFC/G. W przyszłosci do zestawy dołaczyłyby dipolowe suby i cyfrowy podział niskie/srednie.



Teraz jednak myślę nad wykorzystaniem tej sciany. Pokój będzie delikatnie zaadaptowany akustycznie. Zatem pytanie?czy jest sens?pomieszczenie bedące obudową ma jakies 1000litrów.
