przetwornik na ad1865 nie działa :(

[karsti]

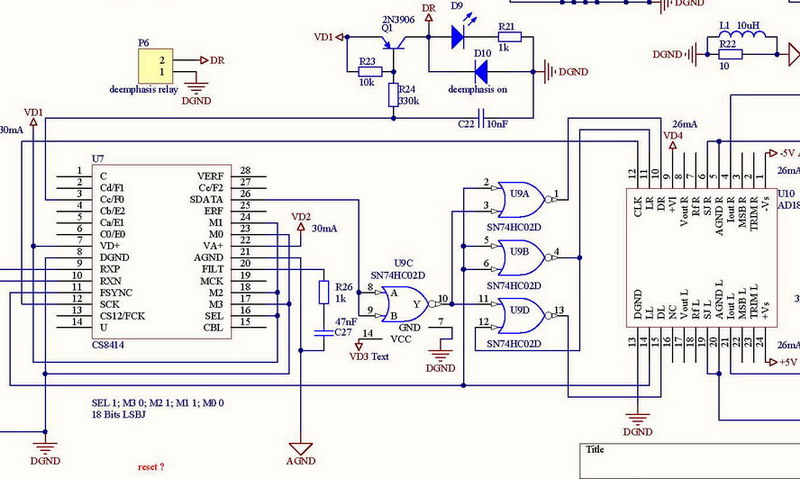

Witam serdecznie forumowiczów i proszę o pomoc.Skleciłem przetwornik wg schematu poniżej i nie daje znaku życia.W odróżnieniu od schematu nie zastosowałem transformatorka wejściowego i pominąłem układ deemfazy.Układ jest raczej prosty więc może problem leży gdzieś w okolicach sn74hc02.Na innym schemacie znalazłem troche inne połączenia z układem sn74hc02

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Podaję też linka do schematu bo zdjęcie będzie pewnie mało czytelne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Na wyjściu ad1865 jest rezystor i kondensator i tak podłączam do przedwzmacniacza

Za wszelkie wskazówki bardzo dziękuję

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marsel]

Toż to Audionote żywcem.



Nie kombinuj i zrób jak podane w 1 linku a będzie działało.

Możesz wstawić zwykłe stabilizatory na lm na początek. A jak się spodoba to możesz poszaleć.

[karsti]

Nawet nie wiedziałem że AN.Na początek dałem tylko 2 zwykłe stabilizatorki lm7805 i 7905 a potem gdyby działało chciałem to rozbudować.Sęk w tym że nie działa...Te połączenia z sn74hc02 są na pewno właściwe?

[josef]

jeśli masz iscyloskop sprawdź czy masz odpowiednie przebiegi na wejściach DAC'a - jeśli nie idź w górę do CS'a i zobacz gdzie się coś kaszani

[Molibden]

Podłącz LEDa od +zasilaia przez rezystor katodą do pinu 28 odbiornika, będziesz wiedział czy pracuje prawidłowo czy nie jeśli pojawi się na wejściu sygnał SPDIF.

[karsti]

Dioda nie świeci:( Czy to oznacza że brak sygnału spdif z odtwarzacza?Mam marantza cd6000ose.

[McGyver]

chętnie kupię AD1865

[Molibden]

karsti, 21 Mar 2008, 16:09



>Dioda nie świeci:( Czy to oznacza że brak sygnału spdif z odtwarzacza?Mam marantza cd6000ose.



A jest prawidłowo spolaryzowana? Te układy masz na podstawkach?

Prawdopodobnie uwalony odbiornik.

[karsti]

Diodę podłączyłem dobrze.Ale co ciekawe kiedy dotknę katodą pin nr 28 (anoda nie podłączona) dioda lekko się żarzy.Układy mam w podstawkach,a odbiornik był nowy.Teraz użyłem go po raz pierwszy a przedtem sprawdziłem płytkę ,napięcia się zgadzały, były tam gdzie trzeba i nie ma zwarć.

Czy wyjścia optyczne i koaksjalne działają równocześnie bo na schemacie jest jakiś przekażnik ale jak jest w marantzu to nie wiem.

Zamiast kabla koncentryka używam zwykłego chincha ale to chyba nie ma wpływu na działanie.

[Molibden]

Może to prąd upływu.

Jaki dałeś rezystor ogrniaczający prąd diody? [ohm?]

[Molibden]

Jak nie masz pewności co do zwykłego IC to daj skrętkę.

[marsel]

Sorry stary sprawdziłem wszystkie swoje schematy i te w linkach są absolutnie złe!!

Złe połączenia pinów CSa a kostka 74HC02 jaka powinna byc też ma inne połączenia na pinach.

Chyba jakaś dezinforamcja czy co??

[marsel]

Wróć.

Dobrze ten drugi jest okej, a sugerowałem się pierwszym.Brak edycji cholercia.

[karsti]

Już działa:) Wlutowałem inny przewód ,tym razem kabelek cyfrowy dołączony do marantza.Zauważyłem że najpierw muszę włączyć przetwornik a dopiero potem odtwarzacz. W innej kolejności nie działa.Gra to naprawdę super(nawet na badziewnych częściach).

Chciałbym jeszcze zapytać po co stosuję się aktywną konwersję I/V skoro na pasywnej gra nieżle.Lepiej lampy czy na wzm. op. a może tranzystory?

Dziękuję serdecznie wszystkim za pomoc
