GAINCLONE

[arturp]

300VA 2x24V

[ophium]

>Im wyższe tym lepiej.

Fakt, dla obciążenia 8ohm. Kolega ma kolumny 4 ohm i ich nie zmieni.

>Trafo 22V dla lepszej kompatybilności z różnymi opornościami głośników.

Właśnie. Kolega ma trudne kolumny, a skoro nie zmieni ich, to po co mu zasilenie większe niż 30V?

Stawiam na max +-30V dla 4ohm.

[tomant]

Być może kogoś to zainteresuje. Proszę o komentarze w wątku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krawiec]

Witam

wpis umiescilem we watku do tego przeznaczonym ale tu ludzie pewnie czescej wchodza.



Plytek niestety jeszcze nie ma :-(

do dnia dzisiejszego nie odnotowalem jeszcze wplat od kolegow :

****** Zimson - adres mam

****** adam

****** asmodeus

****** lepery

****** foxad2000

****** jamelo

****** robikjohn

****** maciomen 69

****** minek6



i w obecnej chwili jest 34 szt niepotwierdzonych( niezaplaconych ) plytek.

Prosilbym o kontakt a w odpowiedzie bede wysylal swoje dane wraz z numerem konta.



Jezeli cos poknocilem i niezgadzaja sie w/w dane prosze dac znac.



Pozdrawiam Krawiec

[Wise]

Jeśli zostaną jakieś płytki to jestem chętny na 3szt.

[Piotr_1]

1. Czy ciągnięcie kabli sygnałowych do frontu obudowy, aby dotrzeć do mechanicznego selektora i potencjometru, a potem z powrotem do płytek jest dużym kompromisem, jeżeli zastosuje się jakieś ekranowane interkonekty? Czy to może zło konieczne? Jakie są wasze doświadczenia z odsłuchami?



2. Czy oddzielna obudowa zasilacza to dobre rozwiązanie? Wydłużają się wtedy kable zasilające dochodzi gniazdo wielo pinowe. Prostownik powinien być wtedy w obudowie zasilacza czy w obudowie wzmacniacza? A może lepiej jedną dużą obudowę na wszystko...?

[Krzych 2]

Piotr_1, 2 Sty 2010, 12:12

ad1. To zło niekonieczne :) Można zastosować długie osie do potka i selektora i umieścić je blisko płytek i tu warto walczyć o każdy centymetr, poważnie. Ekranowanie nic nie daje jeśli chodzi o brumy przenoszone od trafa. Dobre rozwiązanie to zastosowanie dobry przewód np cardas kimber może byc kynar skręcony żyłą sygnałową z masą i takie "ekranowanie" jest wystarczające.

ad2. Tu będą zdania podzielone "oddalanie" trafa zawsze będzie psuło atak , impuls. Chociaż Peter stosuje takie rozwiązanie. Ja mam w jednej obudowie i nie narzekam.

[Piotr_1]

Tia :) Ośki można stosować o ile nie stoi nic po drodze i można ładnie rozmieścić pokrętła na płycie przedniej. Mi się podoba taki symetryczny układ pokręteł w sylu Primare lub np. Copland. Ostatecznie niesymetryczny w stylu Naim, choć w tym drugim przypadku uzyskanie czegoś cieszącego oko będzie graniczyło z cudem... W takim razie może ekranowanie transformatorów. Daje to coś? Z jakiego materiału powinien być ekran dla toroidu?

[maxdila]

Panowie jakie są wady takiego połączenia mostak i czy ma onno w ogóle sens.

Chcę tak połączyć z tego względu że mam na wyjściu 6xlm3875 a na wejściu toroid 500W.

Pola w płytce już ze stałym napieciem będą połączone tak samo jak te z trafa... plusy obu płytek razem, niusy razem i każde "0" razem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[neodom]

W ten sposob masz rownolegle polaczone diody w kazdym mostku . Nie powinno sie stosowac takiego rozwiazania .

[neodom]

W ten sposob polacz tylko plytki z LMami zas z ukladu mostkow usun jedna z plytek .

[maxdila]

No właśnie chodzi o większą wydajność prądową.

Wiem że można łączyć dwa mostki (pojedyncze) równolegle w celu uzyskania większego amperażu.

Tu są dwa podwójne ale na każdej płytce są od siebie odseparowane więc chyba nie ma problemu w połączeniu równoległym.

Dodam że taki mostek jak na foto będzie zasilał wszystkie płytki wzmacniacza.

Dlaczego nie powinno się takiego rozwiązania stosować ?

[Krzych 2]

Skąd ja to znam:) maiałem tak i uwierz efekt wręcz odwrotny. Nie pytaj czemu. Nie wiem.

[maxdila]

co to znaczy odwrotny... dwa razy mniejszy amperaż ?

[Krzych 2]

Nie wiem czy amperaż. Próby robiłem na słuch i grało to gorzej. 16 diód w mostku ma sens jeśli używasz trafa z 4 uzwojeniami czyli np. 230V/4x24V

[maxdila]

neodom, 3 Sty 2010, 09:42



>W ten sposob masz rownolegle polaczone diody w kazdym mostku . Nie powinno sie stosowac takiego

>rozwiazania .



No właśnie się stosuje, równoległe połączenie mostków jest normalną rzeczą i stosuje się je w momencie gdy mamy np. prąd 80A i max mostek 50A... wtedy montujemy dwa takie same mostki 50A i mamy 100A :]

[Piotr_1]

Najprościej będzie jak zrobisz dwa i potem jeden odetniesz, aby sprawdzić czy faktycznie jest lepiej.

[shark700]

->maxdila

Wiesz że przy takim połączeniu jak proponujesz powinieneś zastosować rezystory wyrównujące szeregowo z diodami lub na liniach zasilania.

[Piotr_1]

>ad2. Tu będą zdania podzielone "oddalanie" trafa zawsze będzie psuło atak , impuls. Chociaż Peter

>stosuje takie rozwiązanie. Ja mam w jednej obudowie i nie narzekam.



1. Jedna obudowa vs oddzielny zasilacz. Dość istotne przy wyborze koncepcji. Może ktoś jeszcze ma doświadczenia z różnymi wariantami? Na jakiej zasadzie mogło psuć atak.



Widziałem że Peter użył kilku pinowego żeńskiego gniazda XLR Neutrika na zasilaczu. Z początku myślałem o gnieździe męskim na wzmacniaczu, ale chyba jednak żeńskie na zasilaczu by było lepsze, bo można by łatwiej zrobić pająka z diod prostownika na pinach wewnętrznych gniazda....

[Krzych 2]

Jeśli ktoś walczy o każdy miliom rezystancji to może , a właściwie na pewno ma wpływ. Przy małych pojemnościach we wzmaku, część prądu pochodzi w impulsie z rdzenia trafa. Zagadnienie jest trudne i ciężko to teraz od początku poruszać . Była mowa w tym wątku o tym. Temat jest złożony parametr DF kostki ma tu znaczenie. Dlatego tak dobrze brzmi na małych pojemnościach.

[loszmi]

Maxdila lewy kondensator spuchł?

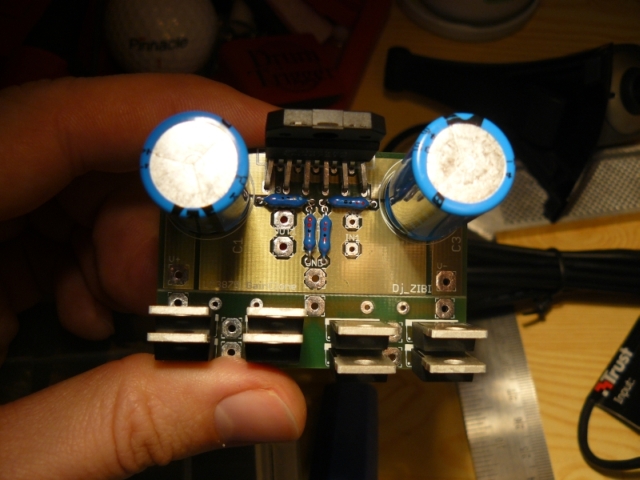

Ja także się przestałem opierdzielać i właśnie odpaliłem swego GC na płytkach DJ_Zibi.

Kondzie BC 1000uF, MUR860 i rezystory Elpod. Trafo 250VA Full Audio Toroidy.pl w prezencie od Cool Architekt'a.



Działa od pierwszego strzału. Na razie gra godzinkę i nic nie śmierdzi. Jest wręcz zimny.

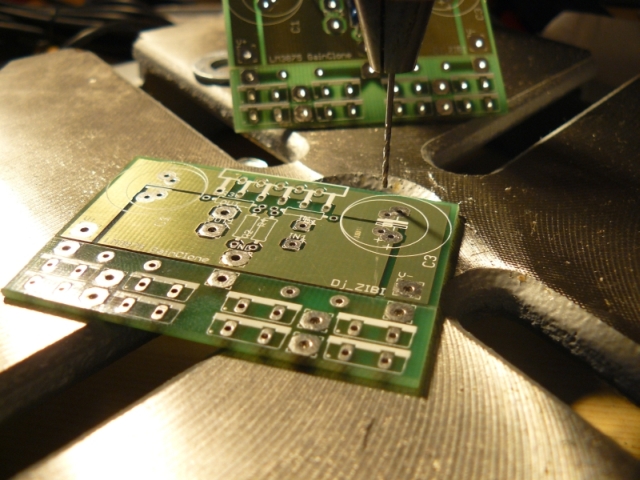

Montaż oczywiście tymczasowy. Mósiałem rozwiercić otworki pod nogi LM.

Na drugim zdjęciu widać źle włożone rezystory - pomyliłem R1 i R4 - ale nie lutowałem ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

nie spuchł

jest nowy i płaski, na foto dla niektórych może się taki wydawać ale jest tak samo płaski jak ten po prawej

[Stolkien]

Witam.. mam takie pytanie. Mój GC gra na trafach TST 250/004 2x24V Indel. i te trafa mam 2 podpięte. czyli jedno trafo jeden kanał.



po zapięciu obu kanałów do jednego trafa równolegle tak naprawdę nie zauważyłem ani grama różnicy.



Pytanie więc brzmi którą wersję zostawić?(chodzi o dobór obudowy.)



czy wy sprawdzaliście swoje Gainclony w takich konfiguracjach..



dodam że kondy BC, rezystory RoyalOhm 0.1% 0.6w

[gregin]

>po zapięciu obu kanałów do jednego trafa równolegle tak naprawdę nie zauważyłem ani grama różnicy.





Tu masz odpowiedz, wywal trafo, uprosc konstrukcje.

[Stolkien]

>wywal trafo,





A nie odbije się to na mocy? tzn. jak kiedyś przyjdą większe kolumny?

[Jester71]

Myślę,że ten wpis może dla niektórych,zawiedzionych brzmieniem Gainclone być przydatny.Jakiś czas temu pisałem o swoich problemach z GC. Brzmienie było niestabilne, bardzo rzadko dobre, najczęściej fatalne pod kazdym względem. Niedawno zrobiłem niewielką przeróbkę (nie bardzo wierząc, że coś to da)-odizolowałem gniazda RCA od obudowy (mimo, że to był jedyny punkt połączenia z obudową)i odwróciłem polaryzację kondensatora na wejściu sygnału (mały elektrolit Panasonic FC 10uF) tak, aby minus był po stronie wejścia, czyli od strony gniazd RCA.

Clony (mam dwa różne) zaczęły grać i to jak!!! Przede wszystkim przestrzeń jak ocean, szczegółowość,czystość wysokich, selektywność, gładkość brzmienia,ładnie poukładana scena z wokalami na środku.Czuć nawet jakąś głębie, mimo, że podłączam DVD za dwie stówki i CD Fonica. Myślę,że dobry sygnał odkryje jeszcze paletę barw.



Stolkien - jesli masz trafo 250VA, to myslę, że powinno zupełnie wystarczyć.Sam mam w jednym z clonów trafo chyba nawet mniejszej mocy i daje rade na różnych zestawach kolumn.

[Stolkien]

Aktualnie mam GC na lm3875 i na3886 oba grają teraz na identycznych trafach właśnie tych indelowskich 250/004 i na identycznych kondensatorach w zasilaniu czyli BC 1000uF i jestem w stanie powiedzieć, że zdecydowanym faworytem jest lm3875tl. z jedną różnicą. Mianowicie puszczając sygnał z kompa (imac G5) na 3886 nie słychać syczenia z głośników wysoko-tonowych a na 3875 już słychać i to dosyć spore szumy, słychać je co prawda dopiero po zbliżeniu się na ok 2m do kolumn, ale słychać.



Dla porównania z CD-kiem Sansui oba Gainclony na pauzie są ciche jak makiem zasiał.



I tu stawiam pytanie.

Jaka może być przyczyna syczenia na GC lm3875TL.

sądzę, że mój MAC ma dobrą kartę muzyczną... co uskutecznia na 3886.

[buczeq]

Witam, złożyłem swojego GC i mam pewien problem otóż na lewym kanale prąd spoczynkowy wynosi 4mV a na prawym jest 30 mV, dodam jeszcze że LM lewego kanału (4mV) strasznie się grzeje.Co jest nie tak? Prosze o pomoc.

[conri]

Czy do bocznikowania diod nadaja się konensatory tego typu 4,7nF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mzk]

>buczeq



U mnie jest podobnie..na lewym kanale 40mv na prawym 80mv i lewy się grzeje dwa razy bardziej. U mnie jest to chyba spowodowane złym poprowadzeniem masy,ale nie jestem pewny na 100% bo jestem laikiem. Przystaw ucho do głośników i posłuchaj czy w którymś jest mocniejszy brum/szum. Poza tym załącz może jakieś fotki albo schemat jak masz podłączone wszystko to chłopaki coś poradzą :)
