GAINCLONE

[Peter Daniel]

Prowizje placi tylko odbiorca i tylko wtedy gdy ma commercial account.

[klemens]

Przepraszam jestem w temacie klona całkowitym lajkonikiem ale przeczytałem trochę wpisów z tematu i jestem pod wrażeniem stosunku jakość/cena mozliwego do osiągnięcia (sam klona nie słyszałem ale w koncu to niemozliwe żeby tyle osób się myliło)

Mam byc może głupie pytanie ale nie krzyczcie...

Czy mozliwe jest stworzenie 5-kanałowego klona i czy ktoś tego próbował ? Chodzi mi oczywiście o końcówke mocy bez regulacji glośności. Czy to ma sens ? Wyobrażam sobie zestaw multi-ch: 5x50W kńcówka na bazie klona (z jednym dużym trafem albo dwoma oddzielnie dla frontów i pozostałych), sterowany z preampa (na początek byłby to amlituner HK z wyjściem pre-out), czy to ma szanse zagrać dobrze w stereo i multi-ch ?

[rekin]

>klemens

Ma dużą szansę zagrać świetnie. Właśnie pracuję nad czymś podobnym dla brata, ale ma to mieć regulację poziomu. Szukam właśnie potka na 5 kanałów. 2ch na jednym trafie i rear + ceneter na drugim (z opcją wyłączenia, lub przelączenia rear w bi-amp 2ch).

[dodo]

skontaktuj się ze mną na priv

podam ci namiary na potka wysokiej klasy 6 kanałowego ( sam chcę go kupić )

sam szukam takiego rozwiązania może coś doradzisz

pozdro

dodo

[DeTom]

Ja też coś dłubie w temacie 6 kanałowego wzmaka. Właśnie wysłałem płytki do produkcji. Oparłem się na słabszym mocowo układzie LM1876 ale zrobiłem płytkę na tyle uniwersalną, że można zrobić mostek. Na płytce znajdują się trzy scalaki LM (każdy 2x20W) oraz zasilacz z stabilizacją. Czyli można wziąść jedna płytkę i mieć 6x20W lub dwie i mieć 6x40W. Jak ktoś będzie zainteresowany to mogę wrzucić symulację 3D z Protela jak to będzie wyglądać. Co do regulacji głośności 6 kanałów to Analog robi taki scalak. Pozdrawiam.

[dodo]

mówisz o SSM 2086 6 kanałowej regulacji poziomu głośności i balansu , no nie wiem nie mam wysokiego mniemania o tym scalaku , raczej opisują go jako układ niższej klasy

Myślałem o 3 PGA2310 równolegle ale jest problem impedancji wejściowej no i zaprogramowania sterowania

[DeTom]

dodo wszystko zależy od tego na co kogo stać. Oczywiście można zrobić to na PGA ale koszty będą dość duże. Do tego jeszcze 5xGC ,trafa i cała reszta. Efekt byłby oczywiście b.d ale to celowanie już w wysoką półkę. Co do oprogramowania PGA to veteran jest tego blisko albo ja mógłbym Ci pomóc. Ale to już temat chyba na osobny wątek.

[smoky]

Jest jeszcze SSM 2160 mozna go kupic na przykład w Elfie

6-kanałowy regulator głośności

Prod. Analog Devices

Układ, który cyfrowo reguluje głośność i balans w np. systemach ”surround” i mixerach. Układ regulowany jest szeregowo, poprzez 3-alternatywny czteroprzewodowy interfejs i regulacja odbywa się o 1 dB/krok.

Napięcie zasilania: ±5 do ±10V

+10 do +20mA typ

Pobór prądu: 20mA typ

THD+N: 0,01% typ

Separacja kanałów: 80dB typ

Dopasowanie kanałów: ±1,0dB typ

Napięcie we: 1,8Vrms max

Tłumienie: −95dB typ

Zakres temperatur: 0 do +70°C

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

>DeTom

Czy moje wiadomości do Ciebie docierają ? ...

[dodo]

sorry , chodziło mi właśnie o ten scalak, zobacz nawet Elfa nie pisze nic o zastosowaniu w audio

Zresztą veteran napisał mi że też przewaga PGA jest oczywista



do DeTom

to znaczy drogo

komplet gotowy 3 PGA + sterowanie ( remote control ) kosztuje ok 180 EUR

zasilanie góra 50 EUR ( zwykłe na LM 317, 337 ) 2szt odzielnie na cześć cyfrową i zasilanie

no dochodzą bufory 6 szt na jakiś op-ampach

no obudowa + trAFO

[DeTom]

Przewaga PGA jest oczywista. Jednak we wzmaku do kina można chyba iść na kompromis miedzy ceną i jakością. Poza tym wydaje mi się że zrobienie tego na piechotę nie będzie tyle kosztowało co gotowiec. No i jeszcze można zastosować CS-a który zdaje się jest tańszy.



pkrecz - napiszę na priv

[felix]

DeTom: Jeżeli mówisz o CS3310 to chyba nie jest tańszy od PGA2310. Poza tym CS zasilany jest z +/-5V a PGA z +/-15. Jeżeli uważasz, że wystarczy ci +/-5 to możesz znaleźć tańszą wersję PGA2311 zasilaną z takiego właśnie napięcia i na pewno jest tańsza niż CS. Mam chyba parę sztuk tych PGA2311. 2310 też mam ale chyba nie będę miał 3szt. Układy są bardzo fajne, grają rewelacyjnie tylko są wrażliwe na aplikację. Przy niewłaściwej pojawiają się, jak to TI określa (dość delikatnie :) ), "przypadkowe zmiany głośności". Innymi słowy przy jakimś śmieciu z sieci (np. wyłączanie lutownicy transformatorowej) układ pogłaśnia się na full. U mnie coś takiego występowało ale ja miałem dziwną aplikację układu.

Do tego mikrokontroler, parę dodatkowych elementów i można się bawić. Programik sterujący można napisać w BASCOMIE - odpada zabawa z pisaniem własnej procedury do RC5.

W sumie jak ktoś ma troszkę czasu to jest to fajna zabawa. Biorąc pod uwagę to, że PGA ma regulację z krokiem co 0,5dB (256 kroków) można się też pobawić w zmienną charakterystykę potencjometru.

[pepepe1]

felix>> mam PGA2310 w preampie, w otoczeniu TV, końcówki mocy, tunera i innego badziewia - nie wykazuje żadnych "stanów nieustalonych", czyli - uważam - zagrożenie jest czysto teoretyczne. Stany nieustalone, i to nieprzyjemne, powstają w chwili zaniku napięcia zasilania, tak więc albo najpierw wyłączamy końcówkę, albo, pa pa - głośniczki :) Co do regulacji głośności w kinie domowym - wydaje mi się, że Maximy DS1802/1803 mają drabinkę rezystorową, czyli nie obetna sygnału, a są tańsze

[klemens]

dzięki wszystkim za odpowiedzi :)

ale powiedzcie czemu upieracie się przy zastosowaniu regulacji głośności we wzmacniaczu przecież wystarczy czysta 5 kanałowa końcówka mocy a regulację sygnału, balansu, opóźnień itp. mozna zostawić preampowi (amplitunerowi z wyjściem pre-out). Czy to nie upraszcza znacząco całej konstrukcji ?

Co do pomysłu z ręcznym odcinaniem centera i surrondów to chyba dobry pomysł - w stereo mozna by używac tylko 2 kanałów.

[Piotreq23]

Jak ktoś potrzebuję obudowę lub inne podzespoły do gainclone jak trafo, to tanio kupi wzmak, w którym to znajdzie :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[guzia]

Widziałem zdjęcia tego wzmaka na naszym forum, ale nie pamiętam kto go zrobił. jw ciekawy pomysł na tanie części :)

[gaudi1]

A tu są LM-y dla potrzebujących

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[umberto]

Cosik drogo te 3875.Można taniej,dużo taniej i orginał.

[bprzem]

chciałem przypomniec, ze to watek GAINCLONE a nie potencjometrdo6kanałowegowzmacniacza ;)

a jak juz jestemy przy potencjometrach: w którym miejcu go najlepiej dać? (w gainclonie oczywiscie)

[Irex]

Witam,



Czy włączenie gainclona bez uprzedniego podłączenia głośników może mieć jakieś ujemne skutki ??

[adik]

Jesli wszystko dobrze zmontowane to nie ma takiej mozliwości zeby coś się stalo

[Bartek1]

nie

[Matthew]

co się dzieje z Veteranem, kasa poprzelewana a tu cisza... zaczynam się niepokoić :/



Pozdr

[Irex]

Ok dzięki za odpowiedzi. Coś na temacie się ostatnio sztywno zrobiło... Mam jeszcze jedno pytanie czy kondensatory 10u, 100n i 100u powinny być elektrolityczne czy może jakieś inne ( wiadomo 100n to raczej elektrolit nie będzie). Z góry dzięki za odpowiedź.

[porlick]

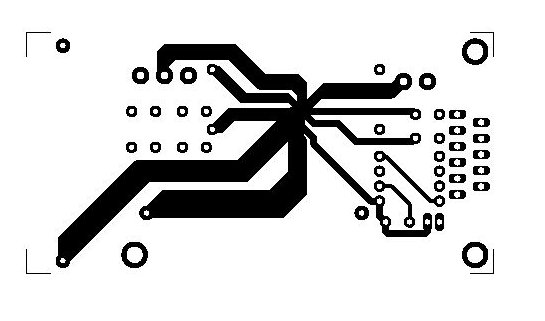

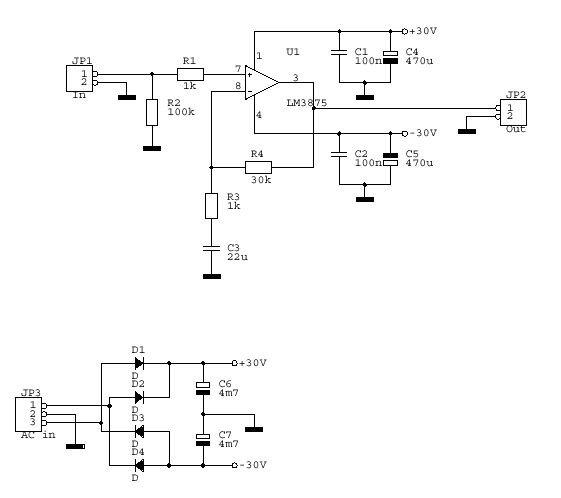

Znalazłem jeszcze inną wersję płytki do GC, oto ona:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

I jeszcze dwie fotki:

[porlick]

Coś nie wyszło :-(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Coś nie wyszło :-(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Chyba problem z łączem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hodi]

Dopiero teraz podłączyłem GC do przedwzmacniacza z Yamahy 870. Jest o wiele lepiej (przestrzeń, mikrodetale, dynamika). W związku z tym mam pytanie. Czy da się uzyskać tej samej klasy dźwięk na samym potencjometrze? W tej chwili mam Nobla z Allegro. Czy ten Noble nie jest jednak aż taki dobry, czy z przedwzmacniaczem zawsze gra lepiej ? Może ma ktoś na zbyciu małego Alpsa RK09 2x50k ?
