GAINCLONE

[GNAKED]

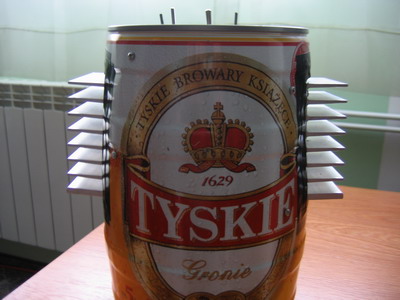

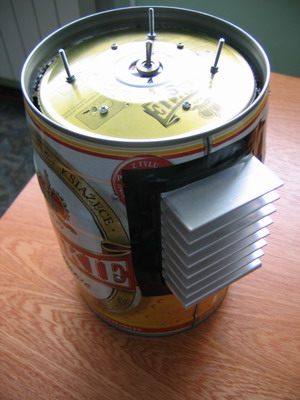

GC mojego młodszego kolegi który zbudował go na płytkach Veterana, LM3875, trafie z toroidy.pl, rezystorach z Elpodu. Nie spodziewałem się że się uda zomontować to solidnie w takiej obudowie ale jednak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

Tyskie to moje ulubione piwo!

[andrea29]

GNAKED: Wal do producenta piwa, niech ci coś odpala za pomysł i darmową reklamę ;)

Wygląda mi to na inspirację uskrzydlonym Red Bullem ;)

[josef]

ciepłe piwo - fuuuuuj ;)





ehhh - czego to ludzie nie wymyślą :)

[GNAKED]

Uff zapomniałem, że to może być reklama.

[Bardini]

Alps ogólnie..

Czy ktoś polecał f-mę Madral handlującą m.in. Alpsami. Pytanie oczywiście retoryczne w tym momencie.

Ja nie polecam. Brak kontaktu jak na firmę hi-end, to chyba trochę lekkie przegięcie.

Chyba kupię w Elfie :)

[antos]

bprzem>

wydaje mi się że grubość kabla przed mostkiem nie powinna mieć większego wpływu, choć szczerze przyznam że nie porównywałem z grubszym, w moich trafach przewodzik jest raczej cieniutki i jest ok. Dużo większe znaczenie dla "wydolności" ma grubość kabla od płytki do mostka, to wiem napewno bo róznica jest i to kolosalna. Po tych moich doświadczeniach nie wierzę aby zasilanie cieniutkimi kabelkami pozostawało bez wpływu na wydajność zasilania.

Oczywiscie będzie grało, byc może nawet całkiem dobrze z mniej wymagającymi głosnikami, ale z trudnym obciążeniem moga wystąpić charczenia. Zdaje się że w patku jest uzyte złacze komputerowe do zasilania.

Myslę że lepiej poszukać złączki do której da się przylutowac grubsze kable. Choć to złacze wcale nie musi byc złe.

Ciekaw jestem co Peter sądzi grubości kabli zasilających?

[dodo]

tak mnie zastanawia , czy moduł GC można użyć jako wzmacniacza samochodowego i z jakim skutkiem ?

[ChUmI]

dodo

[mi$kin]

Bardini>

Gdybyś chciał coś zamawiać w ELFie, to chętnie bym się przyłączył. ;-)

W razie czego daj sygnał na priva - mail w "o mnie"

Pozdrawiam,

mi$kin

[dodo]

no więc właśnie to mnie zastanawia

w data sheet dla LM3875 nie widzę jak zachowałby się ten chip przy chwilowym 2-3 Ohm obciążeniu

a niestety przy tak niskim zasilaniu musiałbym mieć wysoce efektywne głośniki , które na dodatek byłyby 4 Ohm

trudna sprawa.

no i trzeba by zmienić aku na taki o większej rezerwie prądowej

[Bardini]

>mi$kin

OK. Dam znać na priva

[pkrecz]

>antoś

Pojęcia gruby i cienki są bardzo względne. Może napisz jakie to przekroje w mm^2. 1.5mm^2 to już jest gruby czy jeszcze cienki ?

Pozdrawiam.

[antos]

W pierwszej wersji kabelki były od przysłowiowego dzwonka, trudno mi powiedzieć jaki to przekrój , w każdym razie kilka cieniutkich zyłek. W drugiej wersji ok 2mm ,

Ale znowu gdzieś usłyszałem że, dobrze jest aby ( te dwa środkowe) kabelki masy były o większym przekroju od zasilających + i -. I tak zrobiłem- przylutowałem kawałki głośnikowego przewodu o połowę grubsze, narazie ni nie mogę powiedzieć czy coś się zmieniło w brzmieniu bo jest prawie pierwsza w nocy i sąsiedzi chcą niestety spać:-).

[Karmaj]

Na zdjęciach Gainclonów od Petera Daniela widać, że stosuje on w zasilaniu przewody AWG18 (takie są napisy na przewodach) czyli 0,9 mm2.

AWG16 to już 1,4 mm2, prawie taka grubość jak w przewodach kolumnowych.

Jak patrzę na przewody w moim Gainclonie, to tak na oko, wyglądają na coś pośredniego między tymi wartościami, takie AWG17. Ciekawe że sklepy internetowe oferują zawsze parzyste wartości: AWG 24, 22, 20 itd.



Bardini >

Chętnie bym się przyłączył do jakiegoś grupowego zakupu Alpsów w Elfie.

Ceny za 1 sztukę i koszty przesyłki mają tam zabójcze.

[bprzem]

AWG18 to taka grubość jak w zasilaczu komputerowym - u mnie właśnie takim kablem jest połęczenie trafo-mostek-płytki. (chociaz z tego co pamietam to sa tam tez ciensze przewody).

[Bardini]

>Karmaj

OK. Cena Alpsa i tak jest chyba niższa niż w Madralu.

Chętnych do zakupu Alpsów w Elfie proszę na priva. Dogadamy warunki.

[Bardini]

Symulacja

Czy ktoś pracuje z symulacją w Electronics Workbench MultiSim ?

Proszę o kontakt.

[Foksik]

Zrobiłem na swoje potrzeby płyteczkę do prostownika na diodach MUR + miejsce na kondensatory. Pozwolę sobie zamieścić rysunek, może się komuś przyda.



(Rozdzielczość 150dpi)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

dlaczego tu między +i - na gniazdach głośnikowych są oporniki (chyba)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Zastosowanie złącza RS-232 do zasilania GC nie jest wskazane. To złącze do tego nie służy. Jest duzo różnych typów złacz które się specjalnie do tego nadają. Umieszczanie zasilacza w osbnej obudowie to też niezła fanaberia. Przecież wtedy zwiększy sie radykalnie długośc przewodów połączeniowych! Połączenia lutowane mają poza tym przewagę nad mechanicznymi. Prąd który idzie z mostka zailacza do końcówek GC nawet nie jest odfiltrowany dobrze! Przewody powinny byc jak najgrubsze, ale bez przesady, przy odcinkach 15-30cm powinno wystarczyc 1.5-2.5 mm2. Masę można dać podwojną. Do podłączenia zasilania w układzie mozna wykorzystać przewody głosnikowe.

[piter z]

-->molibden



w moim GC jest dokładnie tak jak napisałeś - odcinki 15 cm przewodu głośnikowego ( niepamiętam czy 1,5 czy 2,5 mm2 ) oczywiście u mnie są akumulatory

[jagusz]

>Matthew

>dlaczego tu między +i - na gniazdach głośnikowych są oporniki



To układ Zobla rezystor i kondensator szeregowo.

[Bardini]

>Alps

Jeśli jest jeszcze ktoś chętny na Alpsa (chyba raczej Elfa), to proszę na priva. Jest już 6 osób, może ktoś jeszcze dołączy, to koszta przesyłki można zredukować do kilku złotych.

[jay]

Witam Klonowiczów,

czy jest może w W-wie szczęśliwy posiadacz Gainclona, który umożliwiłby mi odsłuch tego cuda? Czym więcej czytam na jego temat tym bardziej jestem nim zainteresowany. Tyle że nie wiem jak by on "leżał" w moich uszach. I to jest powód mojego pytania.

czekam cierpliwie na odzew Warszawiaków

jay

[mateuszek]

nie wiem jak mialoby sie takie cudo jako koncowka mocy do ampli

podlaczone przez pre-out oczywiscie

czy lepiej jednak kombinowac bezposrednie podlaczenie cdeka i oddzielne kabelki do tychze samych kolumn co w KD???

ten caly pomysl moze byc niezly...

[Matthew]

Możesz u mnie posłuchać, daj na priva [email protected]

[AlbercikWychodzimy]

Bardzo chętnie dołączyłbym sie do ewentualnych odsłuchów GC w Warszawie.

Napiszcie proszę, czy da rade

[Matthew]

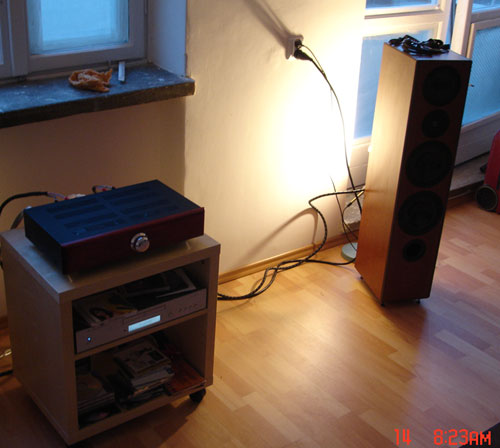

ok na moim nowym gołym mieszkanku, nie ma w nim nic oprócz łóżka i sprzętu hehe, GC definitywnie skończony...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Moj pierwszy GC w wersji zmostkowanej, zbudowany w oparciu o LM4870 na kanal; zbalansowany sygnal podany z przedwzmacniacza (ML360S). Uproszczona konstrukcja obudowy, wszystko gra bardzo ciekawie.



Mimo otwratej obudowy, brak jakiegokolwiek przydzwieku. Poniewaz chipy byly mierzone (pod wzgledem offsetu na obu polowkach), otrzymuje dokladnie 0V DC na wyjsciu ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
