PHONO STAGE MM MC - wersja forumowa

[conri]

Jak wpłynely na dżwięk.

Separacja kanałów?

Głębia?

Dynamika ?

Wszystko razem?

[ahaja]

U mnie:

zmiany są wyrażnie słyszalne w kilku aspektach. Tak jak napisałeś: głębia i dynamika, czytelność niskich tonów. Lepsze, dłuższe wybrzmienia, dźwięk bardziej plastyczny. Porównywałem jednocześnie na 2 pre: w jednym były tantalki w drugim nie; reszta taka sama. Opki - NE5532.



Szkoda , ze nie dodałem ich na pcb ... ale zapomniałem a jak sobie przypomniałem to juz po ptakach :). Ale mozna zrobić to właśnie w ten sposób jak na zdjęciu.



Ps. Conri - pamiętasz nr lub model Twojej obudowy?



K

[conri]

Zakup w AVT

Wymiary

Szer 220 x głęb 200 x wys 60

Ale w środku ciasno i trzeba najpierw rozplanowac z dokł do 0,5 cm.Ale uwaga na wys trafa. Toroid się zmiescił nie wiem jak Indel EI

[conri]

>K.

A w MM-ce też ma sens bocznikowanie 100nF? przy OP ampie

[ahaja]

W każdym ma sens. Ja akurat nie miałem w wersji smd i dałem przewlekane. Ale takie smd tantalki idealnie powinny się zmieścić między nóżki tych 100n.



Pokombinuję z tą obudową.



K

[ganzz_gut]

hmmm... właśnie testuje zasilacz i nie mogę ustawić napięcia na wyjściu - tzn. jest 16v i ani drgnie przy próbie regulacji 'śrubeczkami'... czy zasilacz do regulacji musi być podłączony do pre? Czy o co chodzi? Coś źle podłączyłem?

[DawideM]

ganzz_gut, 13 Kwi 2009, 14:07



>hmmm... właśnie testuje zasilacz i nie mogę ustawić napięcia na wyjściu - tzn. jest 16v i ani

>drgnie przy próbie regulacji 'śrubeczkami'... czy zasilacz do regulacji musi być podłączony do pre?

>Czy o co chodzi? Coś źle podłączyłem?



Sprawdź czy dobrze wlutowane są stabilizatory. Zasilacz najlepiej ustawić przy podłączonym.

[ahaja]

Stosując trafo 2x12 za mostkami i baterią kondów będzie niecałe 17V. Staby potzrebują spadku o jakieś 1,5V ... czyli max można wtedy ustawić coś ponad 15V.



Jak sprawdzasz napięcie na pcb PSU to weź pod uwagę, ze masy są na nim rozdzielone!

Czyli jest osobna masa do V+ i osobna do V-. Widać to na rysunku ścieżek tej płytki.



Można podpiąć do pcb preampa i sprawdzać w punktach testowych - pisałem o nich tutaj i zamieszczałem rysunki. Wtedy trzeba też być pewnym, że tranzystory są poprawnie wlutowane ... Można to robić bez opampów. Po wstępnym ustaleniu napięć, można je wsadzić w podstawki (po wyłączeniu zestawu oczywiście na okoliczność ich wkładania)i dokonać ostatecznej regulacji.



Pozdrawiam K

[ganzz_gut]

OK, czyli rozumiem, że ustawiam pod obciążeniem - czyli podłączam płytkę vsps lub phonoclona i wtedy manipuluję? bo teraz mam tylko płytkę zasilacza i mierzą z punktów power out...



ps. sorka, ale jestem prawie zupełnym elektrycznym ignorantem i do mnie to trzeba jak krowie na miedzy tlumaczyć ;)

[ganzz_gut]

Dobra, doczytałem - punkty v+ V- i vg na preampach ;)



Szkoda tylko, że do pomiarów zabrałem ze sobą tylko pcb :(((

[ahaja]

Tylko podczas mierzenia nie zewrzyj przypadkiem gałęzi prądowej z masą ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

i stabilizatory:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

i tranzystory na płytkach preampów:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

No dobra... pożyczyłem aparature pomiarową i w domu pomierzyłem na płytkach pre... i znowu lipa :( kręcę i kręcę a tu wskazówka ani drgnie... Stabilizatory są w porządku, niestety tranzystory się pomieszały vsps ma 2x 337 a phonoclone 2x 327, ale i tak przynajmniej jeden kanał jest ok - tymczasem na obydwu cały czas jest 16-17v i nic nie chce się zmienić... mogłem jakoś przekręcić gwint tej śrubeczki do regulacji???

[conri]

Chyba pomylileś sie w tarnzystorach. Tam sa w MM 237 i 337 w MC 237 i 337 ,Ale spojrz na schemat lub plytke

[conri]

A jednak .Masz blad w tranach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Ja tez popelnilem spisujac 337 327 ma byc

[ganzz_gut]

no dobrze, ale w prawym kanale vsps'a mam 337 (tak jak powinno być), regulacja jest po stronie lm317 (tak jak powinno być) - pomiar dokonuję w punkcie v+ i vg, kręcę śrubką i... 16v bez żadnego drgnięcia... a chyba jednak powinno się coś dziać?

[conri]

Może nie sugeruj się prawy i lewym kanalem a gałęzią _ i +.Bo jaką pozlryzacją zasilasz P i L to wtórna sprawa.Aby zgodnie z PSU było.

[conri]

W gałęzi (+) masz BC 337 i stab LM 337

W (-) BC 327 i LM 317 . A moze heli(potencjometry reg) źle wlutowaleś

[ahaja]

>ganzz_gut

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) odszukaj odpowiedni rysunek i zobacz po kolei czy na pcb masz wszystko odpowiednio wlutowane.



K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

Jak na moje oko wszystko jest w porządku - stabilizatory wlutowane w swoje miejsca, z odpowiednią polaryzacją, helimetry również... w załączniku fota - może wy coś wypatrzycie... kabelek (+) idzie do (+), pg do pg, ng do ng i (-) do (-)...



Poza tym to w (+) powinno chyba być lm317 i bc337 a w (-) lm337 i bc327??? Tak wynika z oznaczeń na płytkach.



I teraz na gałęzi (+) gdzie wszystko na płytkach jest (raczej) prawidłowo napięcie wynosi 16v i nie reaguje na regulacje. Na (-) gdzie na płytce pre zamiast 327 siedzi 337 jest 17v... i nie chce się zmienić...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yen]

Zacznij od sprawdzania samej płytki zasilacza:



1. Odepnij transformator i przedwzmacniacz.

2. Wytnij cążkami żle polutowany LM, Jezeli możesz

zostaw stosunkowo dlugie nogi przy odcinaniu.

3. Jeszcze raz sprawdź po kolei wartosci wlutowanych oporników i polaryzacje diod.

4. Jeszcze raz sprawdź czy nie zwarłeś przy lutowaniu ścieżek (lupa + dobre oświetlenie).



Jezeli OK:

4. Podłącz transformator, sprawdź regulację napiecia przy pomocy helimetru.



Jezeli OK, odłącz transformator.

5. Dolutuj właściwy LM do obciętych nóg (Przy małej wprawie raczej nie wylutowuj starych

- możesz uszkodzić płytkę).

6. Jeszcze raz wykonaj punkt 4.



Dopiero teraz:

popraw tranzystory na płytkach pre i zabierz się do ich testowania.



Pozdrawiam,

yen

[ahaja]

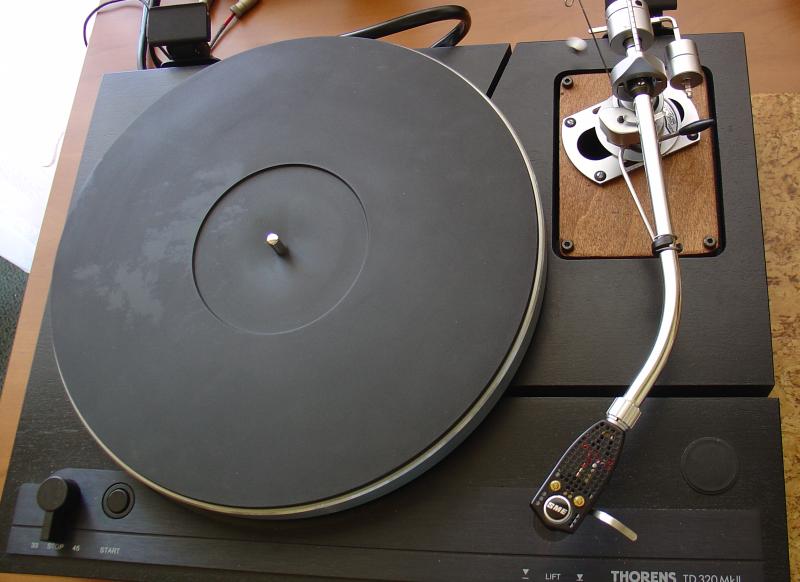

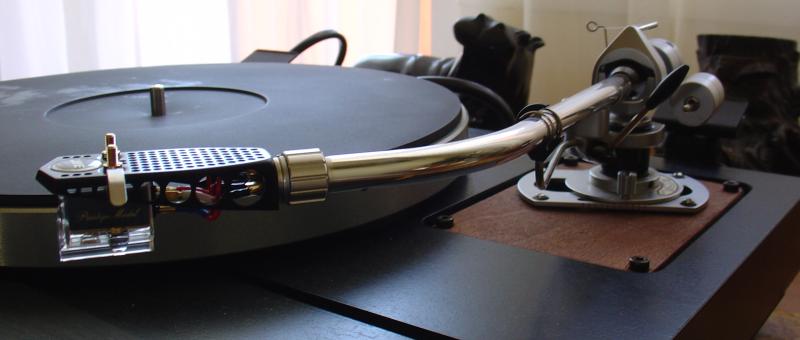

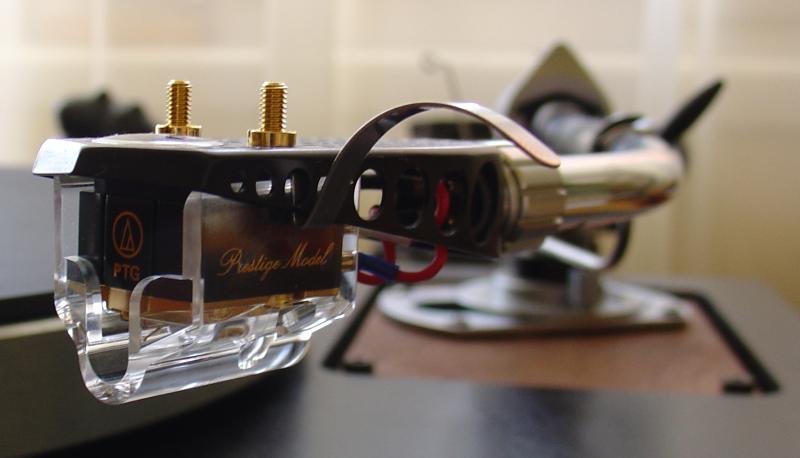

Niby popełniłem mezalians ... dołączając do pre forumowego takie cuś:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

.... ale zagrało to wybornie :) , co też było założeniem ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

No i doopa zbita :(



Sprawdziłem dokładnie lutowanie na psu, polaryzacje diod i stabilizatorów - jedna diodka była na odwrót i ją przelutowałem - teraz niby wszystko jest ok... ale dalej nie da się regulować - ani mierząc bezpośrenio na psu, ani na pre.



Najdziwniejsze, że jest to na obydwu ścieżkach - czyli nie jest to wina pojedyńczego błędu...



Czy te śrubki na helimetrach mają jakiś zakres kręcenia? Bo moje się obracają swobodnie do okoła i nie ma żadnego oporu... może coś tam jednak ukręciłem???

[ahaja]

Śrubki w helitrimach 'domyślnie' są ustawione na mniej więcej połowę zakresu swojej oporności.



Skoro masz napięcie to z trafa wychodzi.

Skoro z trafa wychodzi a schottky są poprawnie wlutowane to musi być ono wyprostowane.

-- Jakie masz napięcie na gałęziach za dużymi kondami?

Skoro staby są poprawnie wlutowane i za duzymi kondami masz napięcia to muszą one wchodzić na staby.

-- Czy masz wlutowane rezystorki 120om? One wraz z helitrimami ustalają napięcie wyjściowe.

-- Czy wszystkie nóżki helitrimów są przylutowane?



Zerknij na rysunek powyżej ze stabilizatorami.

Helitrimy - ich nóżki najbliżej śrubek (na rysunku) są połączone do masy. Ostatnia , zewnętrzna idzie do nóżek Adj stabilizatorów. Po odłączeniu od napięcia zobacz czy są sprawne i czy reagują na kręcenie: jeden próbnik do masy a drugi do nóżki Adj stabilizatora, lub do zewnętrznej nóżki helipota.



Daj znać co i jak.



K

[ahaja]

A!

Kalkulator do stabilizatorów dla orientacji:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Helitrimy mozna kręcic do oporu a potem wracać . Moim zdaniem uszkodziłes stabilizatory .Kiedys miałem dokładnie taki efekt .Jedyna rada - wylutuj wszystko co sie da i zrób od nowa . Jeśli sie nie uda to sa inne sposoby na taki zasilacz . Mozna go zrobić bez dedykowanej płytki .Wystarczy płytka standardowa nawiercona z AVT za kilka PLN. No i zamiast robic regulowany można zbudować prosty stabilizowany na 12 czy 15V .

[ganzz_gut]

>ahaja



- za kondami jest 17v

- rezystorki są - te, któe były od kompletu ;)

- nóżki przylutowane



Jeżeli napęcie jest odłączone to reakcja 'reakcja' jest dopóku jest jakieś napięcie w kondach ;) przy włączonym napięciu wskaźnik pokazuje 15v i nie reaguje na kręcenie... 'ukręciłem' helipota?
