Nowy zint.wzm.mocy klasy A-A/B.[Q-Audio]

[DeTom]

Witam.



Dawno na forum nie zaglądałem i widzę, że ten wątek odszedł w zapomnienie a szkoda. Projekt ten był dla mnie inspiracją do poszukiwań i przemyśleń. Wiele się na nim nauczyłem za co dziekuje Twórcy. Poza tym jest to bardzo łatwa do odtworzenia konstrukcja i o doskonałych walorach brzmieniowych. Na zdjęciu poniżej pozwalam sobie przedstawić swoją wersje tego wzmaka. Jest to jeden kanał w wersji mostkowej ale z nieco zmodyfikowanym schematem. Na początku odtworzyłem wzmacniacz wg. podanego schematu ale nie podobało mi się to, że tak na dobrą sprawę bezpośrednio we wzmacnianiu sygnału uczestniczy element do tego generalnie nie stworzony. Można się rozpisywać o jego zaletach jako stabilizatora ale w torze sygnału mi on nie pasował. Posłuchałem i postanowiłem coś z tym zrobić. Nie chciałem całkiem z niego rezygnować ponieważ tak jak to wielokrotnie wspominano ważne jest trzymanie punktów pracy dość sztywno. Czy mi się to udało ? Chyba tak, a przy okazji uzyskałem symetrię o której tu między innymi Jar wspominał. Tak ten wzmacniacz wygląda u mnie na dziś.

Na płytce prócz wzmacniacza jest jeszcze zabezpieczenie DC oraz temperaturowe, zasilacz +12V (LM 317), -12V (LM337), +5V (7805 do zasilania części sterującej). Druk jednostronny o zwiększonej gróbości miedzi. Zaciski głośnikowe śrubowe i czego nie widać od spodu takie same zaciski do mocowania szyn miedzianych doprowadzających zasilanie z cześci zasilaczowej bezpośrednio na tranzystory. W symetryzatorze OPA2604, sterowanie 2xOPA551. Tranzystory IRF640 i IRF9540. Prostownik MUR820 i filtr 2x6800uF na strone (Nichicon). Część elementów głównie z układów zabezpieczających oraz zasilacza powierzchniowa.

[DeTom]

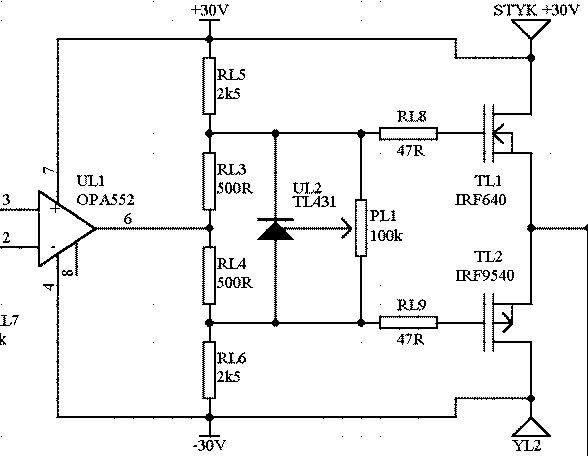

No i jeszcze kawałek schematu i fotka.

[obrazekLUKASZ-220712_1.jpg] [obrazekLUKASZ-220712_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Mozna i tak...

ja robiłem podobna opcje ale z wiekrzymi wartościami rezystorów w dzielniku..choc fety miały chęc zbierac ukf to po blokowaniu grało ładnie.

[arekba]

DeTom

- ładna robota :-)

- czy wzór druku jest zastrzeżony czy możesz upublicznić ???

[darkul]

Możesz zrobic próbę bezinwazyjnie na druku.

W poprawnym wykonaniu można uzyskac ciekawe efekty.... dla dociekliwych moge dodac że od strony Pch mogą byc inne wartośći dolnego rezystora od szyny "-"i inna wiekrza wartość dolnego kondziora bootstrapu!

[obrazekLUKASZ-220876_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Można i tak poprawiamy w ten sposób symetrie sterowania....

[obrazekLUKASZ-220887_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DeTom]

Darkul co do bootstrapu to można próbować ale pod warunkiem, że się jest zdesperowanym i bardzo pragnie się wycisnąć więcej mocy np. do suba. W przypadku zwykłego wzmaka wiadomo jest, że nie polepsza to brzmienia a wręcz przeciwnie. Oczywiście próbowałem takiego układu jak robiłem singiel. Natomiast drugi schemat bardzo przypomina mi wersje mostkową. Ciekawe rozwiązanie pod warunkiem zapewnieni się odpowiednie sterowanie. Ja osobiście jestem zwolennikiem prostoty, ale być może spróbuje pobawić się z takim rozwiązaniem.



Co do wszystkich pytań dotyczących schematu zainteresowanym podeśle ma skrzynkę. Publikacja tutaj nie ma sensu gdyż nic nie będzie widać. Pliku pcb nie chciałbym upubliczniać. Mam natomiast jeszcze trzy druki w domu i ewentualnie mógłbym je sprzedać powiedzmy za 30zł. Do sprzedania jest też ten moduł który widać na zdjęciu. Przepraszam za ten handelek na forum ale zbieram pieniądze na kolejny projekt. Pozdrawiam.

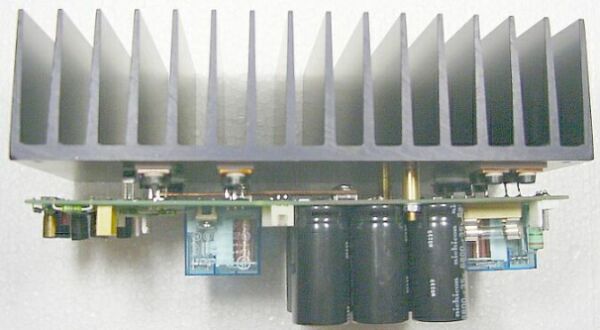

Ps. Na fotce nr.1 jest widok z boku gdzie widać trochę te szyny. Na zdjęciu nr. 2 filtr i sterowanie do wzmaka w wersji subwoofer. Przepraszam za jakość zdjęć ale sprzęt nie najlepszy.

[obrazekLUKASZ-221061_1.jpg] [obrazekLUKASZ-221061_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

>DeTom, czy mógłbyś mi podesłać schemat filtra do suba?

[gaudi1]

Cześć DeTom. Mam pytanie na temat Twojego wzmacniacza. Może trochę amatorskie... Co on ma wspólnego z konstrukcjami Kustagon? Gdzieś wyczytałem że interesowałeś się GainClonem LM3875. Możesz porównać te konstrukcje? Czy Twój wzmak można przełączać z trybu jednokanałowego na dwukanałowy, jak z jego parametrami? Wydaje mi się że to konstrukcja pomyślana pod aktywny subwoofer?

[darkfenriz]

o drakula-jet



matko po co aż tyle tych hexfetów?

i to bez oporników źródłowych



jedna parka by chyba starczyła poza tym chyba nawet opa552 nie wyciągnie takiego prądu aby porządnie przełączć taką pojmność bramka-źródło

[Slav]

Czyzby fan Fenriza i calego jego dorobku w Darkthrone? ;)



Pozdrawiam.

[darkul]

>darkfenritz

OPA552 ma spora obciązalnośc wyjscia,500mA p-p.

Dostawienie kazdej pary fetów daje wymierny efekt soniczny jak i techniczny....

Co do rezystorów zródłowych,ja za nimi nieprzedam... czasem niestety trzeba je zastosowac..zalezy to od dobrania fetów które stosujemy.

[darkfenriz]

>slav

darky pythrone is the best true norvegian black metal



>drakul

hm...

ambitny scalak, wymaga radiatorka?

co do tych IRF-ów to jesteś pewien, że przy 200mA prądu spoczynkowego mają UJEMNY współczynnik temperaturowy?

[darkfenriz]

P.S.

nie potrzeba dodadkowej kompensacji częstotliwości, dałbym jeszcze jekieś 10pF między wejścia + i -

[DeTom]

Witam Panowie.



Czy ktoś nie ma na zbyciu OPA552 w SO (powierzchniowy) bo potrzebuje na już a sprowadzenie potrwa ze 2 tyg. Byłbym niezmiernie zobowiązny.



Pozdrawiam i życze Szczęśliwego Nowego Roku. Samych udanych konstrukcji i dużo satysfakcji z dłubania i efektów.

[DeTom]

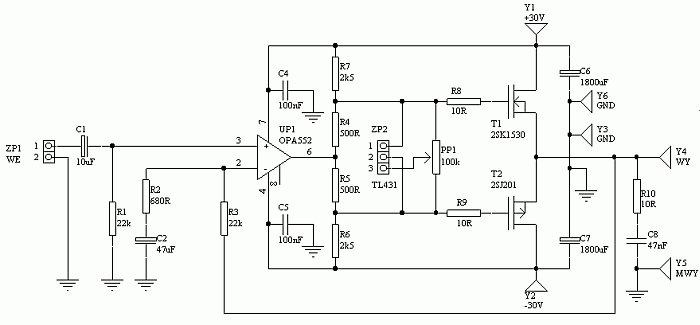

Odświerzam wątek by pokazać płytkę zaprojektowaną pod moją wersję Drakuli. Oczywiście w oparciu o nią można też zbudować orginał wg. darkula którego pozdrawiam. Płytka jest jednostronna jak widać, ceną jest niestety obecność dwóch zworek ale za to koszta produkcji znacznie się obniżają. Jeśli o tym mowa to oceniam, że jej koszt nie powinien przekroczyć 15-16zł. Płytka będzie z solder maską obu stron (czerwoną), opisem. Będe robił kilka sztuk dla siebie jeśli byli by zainteresowani to proszę o info via e-mail zrobię kilka więcej. Jeśli są jakieś pytania, ewentualnie uwagi to proszę pisać. Układ jest zrobiony w wersji minimalistyczne wg. schematu poniżej, zapewniam jednak że gra doskonale.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

A co byście powiedzieli na połączenie mosfeta z bipolarem, np. IRF 610/9610 z MJ15003/4. Może udałoby się połączyć ich zalety a zminimalizować wady.

[jar1]

A jak byś chciał zrealizować takie połączenie w kontekście tego wzmacniacza?

[DeTom]

Widziałem rozwiązanie polegające na sprzężeniu w którym mosfet pracował jako sterujący a bipolarny jako końcowy. Było to w jakiejś Elektronice Praktycznej. W sumie to nic innego jak tranzystor IGBT.

[DeTom]

Tak to wygląda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Jako wtórnik emiterowy ze sterujacym mosfetem i końcowym bipolarnym- unikamy dużej pojemności na wejściu.

[DeTom]

Przecież mosfety mają dużo większą pojemność wejściową niż bipolarne. Najwiekszą zaletą rozwiązania o którym mówimy jest raczej sterowanie "napięciowe" tranzystorem bipolarnym.

[jar1]

>Było to w jakiejś Elektronice Praktycznej.



Ja go zrobiłem.

[DeTom]

Jar1 to Twoja konstrukcja czy go zbudowałeś wg. schematu ?

[jar1]

Według schematu, tylko trochę musiałem 'stuningować' bo nie był zbyt stabilny;-)

[DeTom]

No to teraz nie uniknione pytanie: Jak to grało ?

[jar1]

Całkiem nieźle.

[Bogdan]

zaproponowane przeze mnie mosfety mają ok. 140 pF i 170 pF, czyli wielokrotnie mnie niż "wysokopradowe"-które mają nawet 2700 pF / szt.

[DeTom]

Zgadza się ale gdybyś porównał tranzystory o podobnych parametrach (napięcie, prąd) obu typów to zdecydowanie mosfety mają większe pojemności.

[Bogdan]

OK, wyżej użyte: 2SK1530 ma 900 pf, 2SJ201 ma 1500 pF-stad moja propozycja
