Sterownik ALPS-selektor do lampowca by JarekC

[marekzawa]

utopia



Jak wymienisz lampy to zmienisz do nich napięcie żarzenia na właściwe aby poprawnie działały.

Do sprawdzenia poprawności użyjesz klasycznego woltomierza-prawda?

Natomiast wyświetlanie tej wartości dodatkowo na wyświetlaczu to już sztuka dla sztuki.



Moim zdaniem to tylko marnowanie czasu Jacka, który ciągnie projekt.

Dopuki Jacek jeszcze ma ochotę to jego czas i zaangażowanie można wykorzystać na bardziej

potrzebne rzeczy.

To tylko moje zdanie :)

[mabor55]

Wgrałem już najnowszą wersję sterownika 2.1, którą zrobił Jarek. Wgranie i konfigurowanie przebiegło bez żadnych problemów. Licznik czasów pracy lamp działa (już pokazuje 1.08).

Bez problemu działa również zerowanie czasu pracy poszczególnych lamp. Wyzerowałem czas pracy jednej lampy i licznik zaczyna liczyć czas jej pracy od nowa, a pozostałych lamp kontynuuje liczenie.

Tylko nie wiem czy można zadać już jakiś czas pracy konkretnej lampy, bo próbowałem wpisać jakiś czas i tego mi nie przyjmował sterownik. Mogłem tylko wyzerować licznik. Nie wiem, czy źle wpisywałem wartość (nie w formacie ustalonym przez Jarka), czy nie ma takiej możliwości.

I jeszcze jedna uwaga, nie ma dostępu z pilota do sterowania dodatkowego przekaźnika. W poprzedniej wersji sterownika była ta opcja pod przyciskiem A/V, a teraz jest tam tylko Dimmer, Sleep i Tubes. Nie wiem czy Jarku wywaliłeś tę opcję, czy tylko to jest jakiś błąd w oprogramowaniu.

[dino]

Moim zdaniem to tylko marnowanie czasu Jacka, który ciągnie projekt.

Dopuki Jacek jeszcze ma ochotę to jego czas i zaangażowanie można wykorzystać na bardziej

potrzebne rzeczy.

To tylko moje zdanie :)





Oczywiście nie można przeginać - ale jak ktoś ma ochotę ...

Taka opcje można dorobić samemu ważne tylko żeby wejść i miejsca w pamięci starczyło stąd uwaga o ATmega64 i ewentualnej konstrukcji modułowej.

Potem każdy może "dorzucić" coś do koszyka. Np pomiar napięcia, temperatury czy wyświetlanie urodzin żony (lub temperatury żony)

[mabor55]

Do utopia

Moim zdaniem również nie ma potrzeby dodawać do sterownika pomiaru napięcia. To tylko niepotrzebnie skomplikuje prostotę obsługi tego i tak bardzo rozbudowanego sterownika. Można przecież albo wyprowadzić przewody od żarzenia i podłączać zewnętrzny woltomierz, albo zamontować mały elektroniczny woltomierz wewnątrz i włączać go za pomocą dodatkowego przekaźnika, czy wmontowanego wyłącznika. Przecież zmiany napięcia żarzenia nie będziesz robił co chwilę, tylko, jeżeli wogóle, to raz na jakiś bardzo długi czas.

Ja w swoim wzmacniaczu na diabełkach mam zainstalowane miliwoltomierze z wyświetlaczem do pomiaru prądu płynącego przez te lampy i właśnie po to prosiłem Jarka aby dodał ten dodatkowy przekaźnik, abym mógł pilotem włączać albo wyłączać ich wskazania, bo nie ma potrzeby aby stale się świeciły.

[robszym]

słusznie. Nie trwońmy czasu.



JACKU PVC please!!!

[Sds12]

a gdzie tam PVC

PGA było szybciej

[dolphin123]

Jarku, jeśli powstanie PGA czy PVC możliwość jest podłączenia tego pod wersję z silniczkiem któa już wysłałeś chętnym ? PVC wydaje sie lepszym rozwiazaniem w pierwszej kolejnosci

[JarekC]

>mabor55



Rzeczywiście przy programowaniu parametrów przeoczyłem kod klawisza odpowiadający za dodatkowe wyjście. Aby włączyć obsługę dodatkowego wyjścia przekaźnikowego wejdź do konfiguracji i ustaw parametr OT na 11. W menu pojawiają się te opcje które mają kod zgodny z kodem Menu (ME), mogą to być dodatkowe wyjście OT, regulacja jasności DI, timer TI i liczniki lamp TU.



Aktualnie liczniki lamp można tylko zerować. Nie wiem czy jest potrzeba ustawiana konkretnej wartości licznika. Ewentualnie można to dorobić.



>

Co do PVC to pytanie do zainteresowanych.



1. Czy macie płytki przekaźnikowe do PVC, jeżeli tak czy czy ktoś ma schemat podłączenia abym wiedział jak nimi sterować. Z tego co pamiętam to na forum najpopularniejsze były płytki msfalcona i veterana. Płytka msfalcona opierała się na PCF8574 a veterana nie wiem.

Czy mam projektować płytki od nowa?



2. PVC występował w wersji 7 przekaźników + 1 lub 2 przekaźniki dla niskich poziomów głośności

czy o takiej wersji mam myśleć?



3. 7 przekaźników daje 128 poziomów głośności wg. mnie to za dużo, z tego zakresu powinno się wybrać tylko część które będą aktywne. Byłoby to konfigurowalne.



4. Następne pytanie to co wyświetlać przy regulacji jasności, czy poziom np od 0 do 40 czy dla każdego aktywnego poziomu zdefiniować odpowiadający mu poziom w dB.



Tak naprawdę najwięcej czasu zajmuje mi wymyślanie koncepcji działania sterownika aby był funkcjonalny i prosty w obsłudze a nie samo kodowanie.



Pozdrawiam

JarekC



PS. Mam na imię Jarek, jakoś się przyzwyczaiłem do tego imienia więc proszę o nie zamienianie go na inne.

[szopler]

Jasność bezwzględnie w % nie w dB ;)

[JarekC]

>szopler



Miało być oczywiście głośności. :)



Pozdrawiam

JarekC

[dolphin123]

Plytki pod przekazniki i drabinke trzeba by wykonac. Poziom glosnosci moglby byc w dB ukazujacy tlumienie glosnosci. Wersja msfalcona wydawala sie lepsza, z veterana ludzie potrafili miec jesli dobrze pamietam kilka problemow..

[Marcin-utopia]

Jarek w pvc było 8 przekaźników na kanał



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



schematy



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mabor55]

>Aktualnie liczniki lamp można tylko zerować. Nie wiem czy jest potrzeba ustawiana konkretnej

>wartości licznika. Ewentualnie można to dorobić.



Nie ma potrzeby dorabiać tego parametru, wystarczy zerowanie.



>Rzeczywiście przy programowaniu parametrów przeoczyłem kod klawisza odpowiadający za dodatkowe

>wyjście. Aby włączyć obsługę dodatkowego wyjścia przekaźnikowego wejdź do konfiguracji i ustaw

>parametr OT na 11. W menu pojawiają się te opcje które mają kod zgodny z kodem Menu (ME), mogą to

>być dodatkowe wyjście OT, regulacja jasności DI, timer TI i liczniki lamp TU.



Zmieniłem wartość parametru OT na 11 i już jest możliwość sterowania dodatkowym przekaźnikiem.



Przy okazji przetestowałem zmiany parametrów poprzez impulsator. Jest OK.



Wielkie dzięki za te usprawnienia.

Marek

[JarekC]

>utopia

Dzięki.



>

Też odszukałem schematy zarówno msfalcona jak i veterana wg. tych które znalazłem

U veterana było 7 przekaźników + 2 dodatkowe dla niskich poziomów głośności

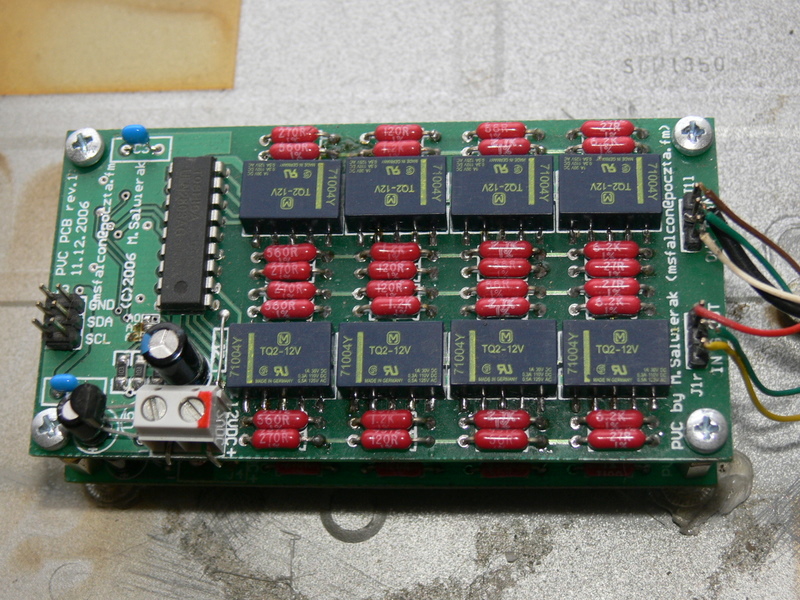

U msfalcona było 8 przekaźników.



7+2 ma ta zaletę że mamy więcej kroków dla niskich poziomów ale problem PCF8574 lub HC595 są 8bitowe więc trzeba kombinować z 9bitem. Więc skłaniałbym się do wersji z 8 przekaźnikami.



Doszukałem się też co było przyczyną problemów ze PVC veterana. Zastosował on do sterowania przekaźnikami tranzystory bezpośrednio sterowane z PCF, a PCF w '1' ma bardzo ograniczona wydajność prądową co przy niektórych tranzystorach z małym wzmocnieniem powodowało brak wysterowania przekaźnika.



Pozdrawiam

JarekC



PS.

Co do wersji 2.10 to poprawiłem tak, że sterowanie dodatkowym wyjściem jest domyślnie włączone.

[robszym]

Jarku,

Na forum czasem można kupić płytki ale razem z selektorem i sterownikiem co nie jest nam potrzebne.

Najlepiej byłoby jednak rozbudować twój układ i mieć uniwersalny kombajn załatwiający sprawę.



Problemem jest skompletowanie odpowiednich rezystorów, więc zamówienie zbiorowe mogłoby sprawę znacznie ułatwić.

Ja w każdym razie jestem chętny.



PS

Teoretycznie drabinka sterowana silnikiem krokowym jest lepszym rozwiązaniem, (mniej rezystorów w szeregu) musiałby nam jednak pomóc ktoś kto to już wcześniej wykonywał, szczególnie od strony mechanicznej. Jeżeli nie ma na forum sprawdzonego rozwiązania to PVC wydaje się być rozsądnym kompromisem.



Czy byłaby to regulacja 50K logarytmiczna?

[JarekC]

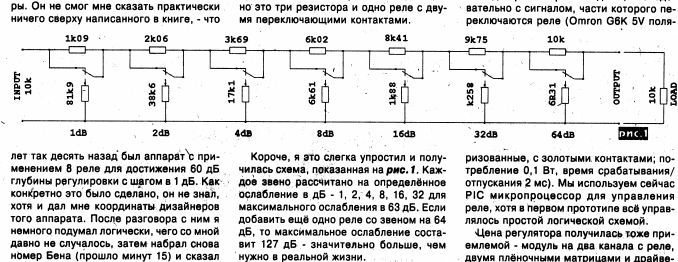

Jak wygląda charakterystyka układu PVC dla określonych rezystorów można zobaczyć wykorzystując arkusz kalkulacyjny ze strony msfalcona:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Kiedyś też znalazłem coś takiego ja na rysunku. Niestety linka gdzieś zapodziałem i ostał się tylko rysunek. Ładny skok co 1 dB, w odróżnieniu od PVC gdzie liczba rezystorów w ścieżce sygnałowej jest stała tutaj się zmienia co zostało skrytykowane przez veterana albo Petera Daniela teraz już nie pamiętam. Nie wiem jak sonicznie sprawdza się taki układ.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

niestety układ 8bitowy jest nieco niepraktyczny - coprawda można dobrać skok co ok 3dB,

ale bedzie to tak naprawdę zestrojone albo na głośniejsze słuchanie, albo na cichy podkład,

jak nic brakuje kilku bitów, bo ok -50 -60dB to nie cisza a dodac do tego 3 dB to jest sporo głosniej jak na kameralne słuchanie,

jakby dało radę zrobić układ o precyzji wiekszej niż dotychczas, to byłoby miło.

[Sds12]

jeśli powstanie nowy projekt płytki do PVC

to radzę go dobrze przemyśleć pod kątem mas i ścieżki sygnałowej

przerabiałem już dwa forumowe rozwiązania przekaźnikowego regulatora głośności

i tak naprawdę zawsze coś było nie tak w pierwszym były problemy z wysterowaniem przekaźników

jakoś udało się to zwalczyć był na zwykłych opornikach i nie powalił mnie na kolana swym dźwiękiem



w drugi forumowy projekt postanowiłem nie żałować kasy

miał porządne przekaźniki i zorganizowaliśmy zamówienie fajnych oporniczków

niestety bezskutecznie nadal nie chce zaciekawić a dodatkowo jeszcze dokłada od siebie

taką winylową atmosferę co jakiś czas sobie potrzaskując w głośnikach

nie wiem co to powoduje może jakieś pojemności albo z masami coś nie gra albo jedno i drugie

na raz zmontowałem 4 szt płytek i każda ma to coś

mnie tam już nie namówicie na to ustrojstwo...

życzę powodzenia

[Marcin-utopia]

Sds12,



poczytaj o Placette Volume Attenuators i zobacz jakie tam są zastosowane rezystory same pochlebne komentarze o nim :)

[robszym]

Są też gtowce do kupienia ale ta cena:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DawidD]

Jarku mam drobny problem ze serownikiem, a mianowicie nie widzi on pilota (odbiornik IR jest wlutowany prawidłowo)próbowałem zmieniać typ odbiornika (RC5, SONY, NEC)na każdej z konfiguracji nadal nie widzi pilota (pilot jest sprawny). Czy może być to wina oprogramowania???

[JarekC]

>DawiD



1. Sprawdź jeszcze raz podłączenie odbiornika IR. Poprawny schemat podłączenia jest w instrukcji wersja C, we wcześniejszych był błąd. (patrz wpisy na forum z 5 lutego)



2. Dla mini pilota, powinieneś mieć ustawione: typ RC5 i AD=0

Kody klawiszy mini-pilota:

POWER =12,V+ =16, V- =17, MUTE =13, CH+ =32, CH- =33, AV/TV =11



3. Możliwe, że przypadkowo wprowadziłeś pilota w tryb programowania (Przycisk mute naciśnięty dłużej niż 5 sekund).Wtedy pilot zaczyna wysyłać kody w różnych standardach ale z taką prędkością że trudno jest go zatrzymać w odpowiednim momencie. Opisywałem to gdzieś w wątku. Możesz zresetować pilota poprzez wyjęcie baterii i zwarcie styków od baterii wewnątrz pilota (aby rozładować kondensator podtrzymujący). Pilot powinien powrócić do podstawowego trybu RC5 z adresem=0. Taki sam problem miał inny forumowicz, zresetowanie pilota pomogło.



Pozdrawiam

JarekC

[DawidD]

Wielkie dzięki Jarek.



Odbiornik IR był wlutowany poprawnie.

Miałeś rację pilot został wprowadzony w stan programowania.

[Marcin-utopia]

Jarku wszystko działa czas programowanie klawiatura ,pc



wielkie dzięki czekamy na pvc

[JarekC]

>utopia

Dzięki za linki z PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pozwolisz, że podam ten link do ogólnej wiadomości aby podyskutować o tych dwóch rodzajach sterowania tzn PVC (odpowiednik placette) i ten z twojego linku (jak i z rosyjskiego schematu)



Osobiście podoba mi się ten układ ze względu na logarytmiczna skalę i tylko 6 przekaźników na dwa kanały, wadą na pewno jest konieczność stosowania rezystorów o nietypowych wartościach. PVC wymaga co najmniej 16-18 przekaźników i jest problem z doborem charakterystyki.



Tak samo zastanawiam się czy nie wybrać przekaźników bistabilnych (jedno lub dwucewkowych) aby

ograniczyć pobierany prąd jak i możliwość wpływu załączonych cewek na ścieżkę sygnałową.



Może ktoś podjąłby się porównania tych dwóch rodzajów sterowania.

(np z uwzględnieniem zmian rezystancji widzianej od we i wy i wpływu na implementację w układzie docelowym między źródłem a wzmacniaczem.) Osobiście w technice cyfrowej czuje się jak ryba w wodzie natomiast z analogówką trochę gorzej.



>Sds12

Czy możesz podać jakie przekaźniki masz w układzie który powoduje "winylowe" zakłócenia, oraz w jaki sposób są one sterowane. Ciekaw jestem czy to problem prowadzenia ścieżek czy może problem sterowania przekaźnikami.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Na stronie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) do pobrania nowe wsady 57-204.enc i 57-211.enc oraz opisy zmian V2_04.txt i V2_11.txt



W obydwu usunięto błąd złego zapamiętywania stanu selektora i stanu dodatkowego wyjścia przekaźnikowego po wyłączeniu sterownika.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

JacekC



"Tak samo zastanawiam się czy nie wybrać przekaźników bistabilnych (jedno lub dwucewkowych) aby

ograniczyć pobierany prąd jak i możliwość wpływu załączonych cewek na ścieżkę sygnałową."



Popieram :)

[marekzawa]

Oczywiście JarekC a nie JacekC :(

[Marcin-utopia]

w kwestii prowadzenia masy można wzorować się na tej płytce



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sds12]

>Czy możesz podać jakie przekaźniki masz w układzie....

cała drabinaka ma około 11k

trzaski nie występują podczas regulacji tylko jak jest ustawiona konkretna

głośność to co jakiś czas coś sobie pyknie ale to zależy w dużej mierze co jest dalej w torze

najgorzej było jak na próbę podłączyłem na kilku metrowych kablach do samej końcówki





>>utopia.

14 Lut 2010, 09:05

co ci nie pasuje w tych moich oporach?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

w ugodzie sprawują się świetnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
