Witam,



Dzisiaj poszły paczki do:



jazzby, sagi, woldo4, aleksandero1,Dzikosek, mabor55, habakuka, Muzg+DawiD



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loszmi]

Jarku poproszę o odpowiedź na PW na moje pytanie, czy nie ma problemu z moją fakturką. Nie chcę przedłużać zamówienia ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[damper]

> JarekC



otrzymałem przesyłkę

Ten projekt to doskonała, w pełni profesjonalna robota - Gratulacje!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[P@weł]

Witam,



otrzymałem przesyłkę ze sterownikiem i wykonanie faktycznie jest świetne !



Jedyne do czego mogę się przyczepić, to fakt iż po naciśnięciu klawisza (na pilocie, z prawej strony), który powinien zwiększać vol., wyświetla mi się "vol" i strzałka w dół - więc zmniejszamy teoretycznie głośność wg wyświetlacza, a powinno być odwrotnie - wg mnie. Ale to drobna rzecz i może tylko w mojej wersji występuje ?! ;-)



Pozdrawiam,

P@weł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ManieX]

Ale klawisze powyżej sugerują, że właśnie prawy klawisz zmniejsza Vol., trochę by to było dziwne gdyby prawy górny klawisz "zwiększał" nr. wejścia, a dolny prawy zmniejszał Vol. nieprawdaż?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[P@weł]

Faktycznie, masz rację co do tego. Po prostu skupiłem się na głośności, a nie zwróciłem uwagi na klawisze wyżej.



Pozdrawiam,

P@weł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



WAŻNA WIADOMOŚĆ:



Niestety w projekcie znalazły się błędy.

Do tej pory uruchamiałem układ gdzie w zastępstwie przekaźników miałem podłączone LEDy, abym mógł łatwo obserwować czy wysterowane jest właściwe wyjście. Taki sposób uruchamiania spowodował:



1. że przy pomiarze całkowitego prądu pobieranego przez układ nie uwzględniłem różnicy w poborze pomiędzy LEDami a przekaźnikami. A niestety RM84-5V okazały się mocno prądożerne. Sytuacja ta powoduje że przy pełnej jasności wyświetlacza oraz załączonych przekaźnikach pobór oscyluje w okolicach 500mA znajdujemy się więc na granicy wydajności transformatora (580mA) oraz stabilizator jest dość gorący.



Rozwiązanie:

- stabilizator umieścić na radiatorze lub dołożyć osobny stabilizator dla przekaźników i silnika

(tzn. usunąć zworkę Z0, Zamontować stabilizator U6=LM2940-5, zamontować kondensator CB7=100nF0805

- w konfiguracji sterownika ograniczyć maksymalną jasność wyświetlaczy (Parametry D1,D2,D3)

- postaram się tak zmienić sposób multipleksowania wyświetlaczy tak aby ograniczyć trochę pobór prądu (nowa wersja oprogramowania)



2. przy projektowaniu płytki selektora źle zdefiniowałem piny przekaźnika AZ850

(lustrzane odbicie) a ponieważ nie był wykonywany prototyp płytki nie wykryłem tego błędu wcześniej.

Nie ma to wpływu na styki, jednak przekaźniki AZ850 mają spolaryzowaną cewkę i przy odwrotnym połączeniu pomimo wysterowania nie załączą się.



Rozwiązanie

- tutaj niestety trzeba zmodyfikować płytkę selektora 5705

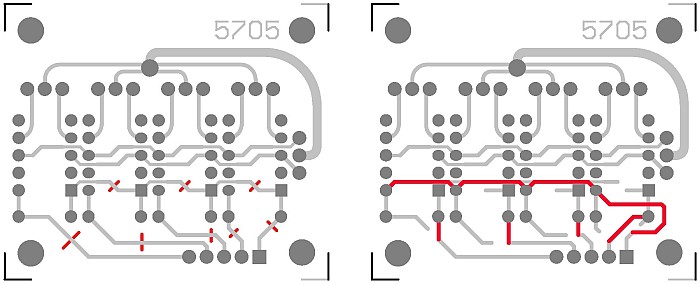

- na rysunku pokazane miejsca gdzie trzeba przeciąć ścieżki a obok miejsca które trzeba ze sobą połączyć

- trzeba odwrócić polaryzację diod D4,D5,D6,D7

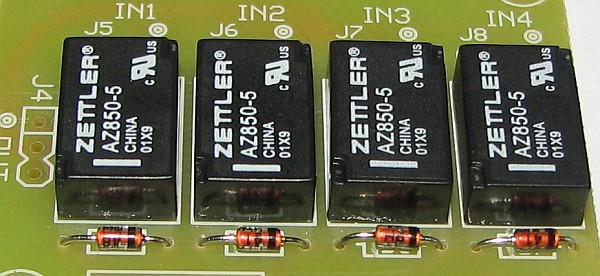

- wykonana modyfikacja pokazana na zdjęciach



Jest mi strasznie głupio z powodu popełnionych błędów.

Jedyne moje wytłumaczenie to że nie mam kodu dać projektu do sprawdzenia

a ostatnie raczej piszę oprogramowanie niż projektuję sprzęt.



Osoby które czują, że nie poradzą sobie z modyfikacją proszę o odłamanie płytki selektora od kompletu i przesłanie listem do nie. Wykonam tą modyfikację i odeślę zwrotnie pocztą (oczywiście

na mój koszt).



Wstrzymałem dzisiejsze wysyłki, muszę poprawić płytki a to zajmie chwilkę czasu.





Jeszce raz sorry.

:-(



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czegevara]

Przesyłka dotarła. Dzięki Jarku za zapewnienie zabawy na weekend i przydatne urządzonko do wzmacniacza który dopiero powstanie. Na prądożerność przekaźników Relpolu jest prostrzy sposób choć nie najtańszy. Można je zastąpić przekaźnikami ORMONa G6A-234P-ST-US, G6A-274P-ST-US. Mają prąd cewki 40mA i rezystancje 125 Ohm, Relpole w zestawie mają cewki 60 omowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Sterowniki dotarły do mnie dzisiaj. Zdążyłem polutować swoja płytkę sterownika oraz wyświetlaczy i działa ;)

Dziękuję Jarku za świetny projekt i szybką przesyłkę!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nowy18]

Dzisiaj odebrałem paczkę. Wszystko jest ok. Jarku wspominałeś, że lutowałeś płytki cyną Sn99Cu1. Czy używałeś dodatkowego topnika i jeśli tak to czym i ja usuwałeś pozostałości po nim? Dzięki za super projekt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

>nowy18

Jak lutuję elementy przewlekane to wystarcza topnik zawarty w cynie, używam cyny od 0.5mm do 1mm.

(lutowane "transformatorówką" lub 80W Wellerem).

Czasami grot "transformatorówki" przed zlutowaniem punktu lekko zatopiony w kalafonię.

Do lutowania SMD wcześniej pady smaruję zwykła pastą na bazie kalafonii,w TME Pasta L-35 za ok 4 zł.

a potem cyna 0.5mm (tutaj zawsze Weller).

Nie stosuję past lutowniczych z cyną ze względu na koszty.

Topnik zmywam spirytusem (trochę szkoda ;-) ) lub rozpuszczalnikiem uniwersalnym (śmierdzi).



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czegevara]

Jarku, tak patrzę na schemat, datascheet AZ850 i wychodzi mi że zamieniony jest tylko opis a ścieżki są poprawnie. Patrząc z góry na zettlera plus jest w lewym dolnym rogu - czyli przeciwnie jak na opisówce płytki ale po ścieżkach lewy górny pad pod przekaźnik (znów od góry) jest masą, tak?? Jeśli tak to wszystko powinno byc ok. Popraw jeśli się mylę...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szopler]

Dostałem paczkę... dzięki!

Szkoda że wystąpiły błędy. Cóż, nic się teraz nie poradzi. Dobrze, że jeszcze nie zacząłem składać. Chyba poczekam aż zawartość przesyłki "nabierze mocy urzędowej". A nóż znajdą się kolejne (tfu!) błedy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

Panowie,



może tak by dało się do sterownika dodać licznik godzin,



tzn ile przepracowała lampa i ile przepracował cały wzmacniacz







Mam coś podobnego w monoblokach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

>czegevara

Niestety nie.

W karcie katalogowej jest widok od spodu i to mnie zmyliło przy definiowaniu elementu

w programie do PCB.

Zamieszczony rysunek poprawek też pokazuje płytkę od spodu czyli mamy zamienioną 1 z 10.



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czegevara]

Kurcze, czy w złączu J3 kwadratowy pin to masa? Przekaźniki są polaryzowane napięciem dodatnim z ULN prawda? Masa jest wspólna a pin 1 przekaźnika to plus. Jeśli tak to wygląda że jednak ok. Sam już nie wiem ale zrobiłem rysunek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Z moich obserwacji wynika, że problem z wyświetlanie kierunku głośności wynika z tego, iż na tych chińskim pilocie zamienione są przyciski. Na pilocie od wieży Philips jest ok. Sprawdzałem także przed chwilą przekaźniki i chyba jest dobrze. Jeżeli wspólna noga to (-) przekaźnika to tak jest na PCB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Już widzę, że wspólny to jednak (+) ;/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Błąd jest na pewno, sprawdzone eksperymentalnie.

Wspólny jest +, a sterownie jest do masy przez ULN2803.



Najprostszym sposobem byłoby wlutowanie przekaźników od spodu, ale po wlutowaniu pierwszego nie ma już jak podejść lutownicą do pinów drugiego.



Wymyśliłem jeszcze żeby spróbować skrócić nóżki 1 i 10 dolutować do nich kawałki kabelka (kynaru), następnie przewlec kabelki przez otwory 1 i 10 i odpowiednio podłączyć, wtedy nie trzeba by ciąć ścieżek. Jedynie przekaźniki nie byłyby dociśnięte do płytki. Spróbuje to zrobić w poniedziałek i umieszczę fotki.



Co do głośności to powinno być tak, że strzałka w prawo na pilocie do zwiększanie głośności i powinno wyświetlać się VOL i strzałka do góry a silnik powinien się kręcić w prawo.

Sprawdziłem to na moim egzemplarzu i jest OK. Jeżeli wyświetlanie jest OK a źle się kręci silnik to tylko odwracamy podłączenie silnika. Jeżeli źle się wyświetla to wystarczy wejść do konfiguracji sterownika i zamienić kody (Parametry V+ i V-). Wszystkie wyświetlane opisy również można sobie przedefiniować.



Chińczyk rzeczywiście dziwnie umieścił klawisze Chanel+ i Chanel-.



Jakie macie zdanie na temat pomysłu liczników czau pracy lamp?



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

JarekC,



wysłałem ci meila jak by to maiła wyglądać tzn jak to jest umnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szopler]

Mam jedno pytanko / propozycję - zegarek gdy wzmacniacz jest wyłączony przy maksymalnym przyciemnieniu wyświetlaczy (format HH:MM). Oczywiście bez podtrzymania i średnio dokładny, ale by się przydał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

>szopler



Jest wolne złącze I2C, więc bez problemu można podłączyć PCF8583 lub PCF8563.



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szopler]

Rscja...

Które 100nF (5 szt) należy dolutować w wersji z jednym stabilizatorem?

CB6, CB11, CB1 oraz ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

>szopler



CB1,CB6,CB8,CB10,CB11



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szopler]

Jarku - napisałeś cyt. "- postaram się tak zmienić sposób multipleksowania wyświetlaczy tak aby ograniczyć trochę pobór prądu (nowa wersja oprogramowania)". A nie wystaczy aby każdy sobie indywidualnie zwiększył wartości R1,R2,R3 na płytce wyświetlacza (z obecnych 1k8 na 2k2 lub 2k7) ?



Po za tym w instrukcji - punkt 3.2, w wykazie elementów R1,2 i 3 opisane są jako SMD. W realu są przewlekane.



Na razie tyle.

Pozdro!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

>szopler



Rzeczywiście jest pomyłka w instrukcji R1,R2,R3 są przewlekane a nie SMD.

Notuję wszystkie uwagi dotyczące instrukcji i opublikuję nową wersję



Najłatwiej przez żadnych zmian w sprzęcie ani softwarze to wejść do konfiguracji i zmienić parametry na D1=20, D2=15, D3=6 (fabryczne ustawienie to D1=29,D2=18,R3=6). Tak mam u siebie. Ogranicza to pobór prądu nawet o 90mA. Zalecam nie używać jasności powyżej poziomu 20, szczególnie że przy poziomach powyżej 20 jak napisał jeden z forumowiczów "wyświetlacz jest oczojebny".





>utopia

Dostałem e-maila z opisem liczników. Pomysł z nazwami lamp i przypisanymi do nich licznikami podoba mi się. Muszę tylko wymyślić jak rozwiązać wyświetlanie informacji nazwa lampy + czas na 6 znakach.

Prawdopodobnie zrobię tak ze naprzemiennie będzie się wyświetlać nazwa (2sek) a następnie czas (2s) w formacie ggghmm lub gggggh (jeżli czas > 999 godzin)g-godziny m-minuty. Ewentualnie wersja z przesuwającym się napisem. Dostęp do liczników poprzez mini menu.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

JarekC



Dodładność do minut to przesada. Godziny w zupełności wystarczą :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szopler]

Jeszcze jedno mi się rzuciło w oczy... Brak złącz:

J1 @ 5703

J2 @ 5704

J3 @ 5705

Skoro są komplety do płyty głównej to powinny być i do płytek przyłączanych do niej. Gdyby chodziło o goldpiny to bym się nie czepiał bo to prawie każdy ma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

>szopler



Założyłem, że kabelki wlutowujemy w płytki 5703,5704,5705 a złącza są tylko na płytce sterownika.

Nie wydawało mi się celowym powielać złącza na obydwu stronach kabelków.



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szopler]

Czy bezpośrednio po włączaniu do sieci (pierwsze uruchomienie) powinno się coś na wyświatlaczu wyświetlać? Bo u mnie martwo. Napięcie +5V obecne. Taśma wyświetlacza podłączona jak na foto.
