Szukam schematu zdalnego sterowania

[kafka]

I jeszcze jedno...

[obrazekLUKASZ-180365_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Ja jestem pod MEGA wrazeniem ;) Gratulacje, ze udalo ci sie to wszystko upchnac na jednostronnej PCB!

[Uki]

Kafka> Niezły kolos ;) Co ona ma takiego w sobie że jest taki duuuży?

[Uki]

Veteran> Co z moim zapytaniem?

[kafka]

3 wejścia liniowe, wejście USB na PCM2702, wejście XLR na INA2134, wejście cyfrowe na DIR1703 i PCM1793, selektor na przekaźniczkach, układ PGA2310, wyjście liniowe, wyjście XLR na DRV134, wzmacniacz słuchawkowy na TPA6120, wyjście cyfrowe z układami OPA1632, pcm1804 i DIT4096 (jeszcze nie wiem czy chodzi ;).... hm... a do tego będzie wyświetlacz VFD... jakiś impulsatorek... jeszcze ze dwie płytki z przełącznikami i.......... finalna jeszcze jedna płytka takiej samej wielkości jak ta główna mieszcząca jeszcze 6 kanałowy przedwzmacniacz do kina 7.1 :D Będzie umocowana bezpośredno nad tą pierwszą. Hehehe... wiem, że nie lubicie kina domowego... ale i tak pewnie zostanie tak jak jest, czyli stereo, bo już w piątek zostanę studentem 1 semestru elektroniki na PW i czasu chyba nie będzie na nic innego... :(

[Uki]

Eh te kino domowe. Ja mam taką koncepcje na pogodzenie kina i stereo. Zakup osobnego procesora odpada, cena zbyt wysoka. Ja prawdopodobnie zrobię tak. Zakupie jakieś dvd z wbudowanym dekoderem DD z wyjściem 5.1. Zbuduję prosty, tani wzmacniacz quadro i drugi porządny (Gainclone). Wyjście z dvd na główne głośniki będzie podłączone na stałe do przedwzmacniacza przed Gainclonem. Reszta wyjść podłączona bezpośrednio do wzmacniacza 4-ro kanałowego. Proste, tanie i wydaje mi się że będzie dobrze.

[kafka]

Uki>

Ja to widzę podobnie :) obecna stadium preampa ma zasilać wzmacniacz DRAKULA, a górna płytka sześciokanałowca na OPA541. Jako zródło będzie wyjście analogowe 5.1 z DVD albo wbudowany analogowy dekoder surround 7.1.

[Uki]

Kafka> Do kina akceptowalnym źródlem może być też komputer, pod warunkiem że jest odpowiednio wyciszony. W tym przypadku można mieć pełny system DD, DTS 7.1 za niewielkie pieniądze, no niewielkie pod warunkiem że posiada się komputer. Karty 7.1 nie są takie drogie.

[jar1]

>>Adrian

Wiesz, że ja wchodzę. Z tym, że pewnie wsadziłbym jeszcze BLS - to powiększy rozmiary. No i jeszcze trzeba zaprojektować płytkę z przekaźnikami do selektora wejść.

[Adrian]

>>jar1

> Wiesz, że ja wchodzę. Z tym, że pewnie wsadziłbym jeszcze BLS - to powiększy rozmiary.

Jaki problem ja wsadze cos na opa1632 mniejsze ale przewidzimy zapas miejsca



>No i jeszcze trzeba > zaprojektować płytkę z przekaźnikami do selektora wejść.

no zgadza sie. Rozumiem ze chodzi o sama plytke na ktorej beda przekazniki

i podlaczenia do gniazd. P.S. ciezko bedzie dostac pewnie gniazda ktore da sie od razu wlutowac

w plytke.



To co stykamy sie i ustalimy cos wiecej?

[cyku]

>adrian, jar1



ja tez sie przymierzam do obudowy preampa veterana z miejscem na jakis bufor. Moge byc pomocny, tylko musielibysmy obrac jakas droge - czego szukamy, z jakich materialow.



pozdrawiam

[jar1]

>adrian

Mam jeden zestaw płytek do BLS wolny - moge odstapić.

Ja moge zaprojektować płytke na przekaźniki. Jak macie namiary na gniazda (cinch i XLR) do mocowania na druku, to mozna tak zaprojektować.

pozdr

[veteran]

Mam gdzies schematy selektora wejsc, ktory chcailem zastosowac do preampa. Nic z tego narazie nie bedzie, wiec moze podesle komus na maila, skoro juz to robicie :)



Polecam przedwzmacniacz na wejsciu - najlepiej o kilkukrotnym wzmocnieniu. Sygnal podawany na pga2310 powinien miec amplitude ok. 10V (20V miedzyszczytowo). Wtedy znieksztalcenia sa najmniejsze.



Obecnie siedze nad wm8816 - wstepne oprogramowanie gotowe, mam projekt w miare uniwersalnego PCB (chyba sie spodoba). Calosc bedzie raczej przeznaczona dla bardziej doswiadczonych konstruktorow z mozliwoscia dostosowania oprogramowania (narazie jest ATmel, docelowo chyba jednak PIC - wgryzam sie w nie i bardzo mi sie podoba ta seria mikrokontrolerow Microchipa). Modul bedzie naprawde bardzo elastyczny :)

[cyku]

>vet



dostales mojego maila?

[Ozzie]

Witam.



Gdyby ktos byl zainteresowany to mam "na zbyciu" PGA2310PA i PGA2311P.

PGA2310PA - 9 sztuk

PGA2311P - 4 sztuki

Najchetniej wymiana na inne podzespoly lub pozede sie tego w dobrej cenie.

W razie pytan na priv - o mnie.



PS. Od razu zaznacze ze to nie sample bo TI i tak juz nie wysyla ;) Zostalo po malej produkcji ;)



Pozdrawiam

[veteran]

->cyku



Nic chyba nie dostalem - ostatnio mam problemy z moja skrzynka, a szczegolnie z aliasami :( Ja zaraz wyjezdzam na kilka dni, po powrocie postaram sie odpisac.

[Adrian]

- cyku

Skad jestes?

Czego szukamy

- obudowy - moim zdaniem zamowimy pod siebie ale musimy miec identyczne gniazda i czolowke

czolowka z srebrnego aluminium - reszta blacha

- wyswietlacza (ja jestem za jak najwiekszym)

- dobrych gniazd z mocowaniem do druku

- dobrego pilota (ja jestem za uczacym sie)



Co do selektora wejsc to rozumiem ze sterowanie juz mamy od veterana i zostala do zrobienia

plytka z przekaznikami

JEsli chodzi o bufor to na razie jestem za opa1632 ale jak jar1 wspomnial o bls to dodatkowo tez go zrobie

[Adrian]

- jar1

Jesli masz to chetnie

bo nie wiem czy mi opa1632 spasuja

A BLS ma juz jednek jakas pozycje.

Ile kosztuje komplet czesci do BLS-a ( z zasilaczem)

czy trzeba parowac tranzystory

[Adrian]

-veteran

Co do selektora wejsc podsylaj na [email protected]

[Adrian]

GNIAZDA

XLR na plytke

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

sa modele zen/meskie wiec mamy na in i out



Jako wtyk to:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



CINCH na plytke

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jesli ktos jest zarejestrowaney w elfie bedzie mogl zamowic dla wszystkich



Jak nie bedzie w elfie to mozna podpytac tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Lub ja swoimi kanalami cos zalatwie bo mam dobry kontakt z technikami w radiu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adrian]

-- CYKU

Co do obudowy to tu mamy sie na czym wzorowac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Moim zdaniem ladnie wykonane

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Witam,

Podtrzymuję to, że mogę zaprojektować płytke pod sektor wejść. Niestety nie mam zbyt dużo wolnego czasu ostatnio, aby robić coś więcej. Dlatego nalezy jak najszybciej ustalić elementy: gniazda, przekaźniki itp.

Adrian, tym razem musisz poprowadzić temat.

[jar1]

>veteran

Prześli mi, proszę, schemat selektora. Na jakie napięcia przewidziałeś przekaźniki?

>adrain co do kosztu części do BLS to bardzo niedużo, raptem pare oporników i kondesatorów. Płytki Ci odstapię.

[bodo_z]

Mam zaprojektowany selektor na przekaźnikach ijest do niego program napisany przez Veteranai

[jar1]

Jak możesz, to prześlij schemat.

pozdr

[bodo_z]

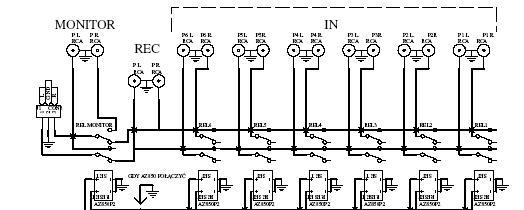

Niestety nic bardziej precyzyjnego niewcisnę

[obrazekLUKASZ-182646_1.jpg] [obrazekLUKASZ-182646_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

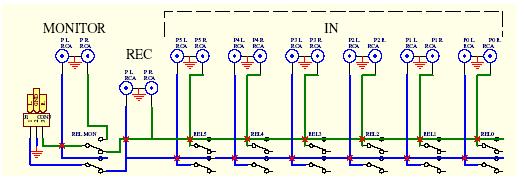

Sory ten schenat powyżej jest wadliwy ,było puźno i nie ten kliknołen . Więc teraz poprawni zamieszczam

[obrazekLUKASZ-182687_1.jpg] [obrazekLUKASZ-182687_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cyku]

-> Adrian



jestem z Bytomia, a Bytom niedaleko Gliwic, a w Gliwicach Armel produkujacy obudowy i u nich bede sie zaopatrywal w obudowe. Wykonuja tez panele przednie ale jest to zwykla anoda z mozliwoscia sita - jak dla mnie czasy Diory minęly wiec cos takiego to dla mnie za malo. Ja (zaleznie od ceny) sie zdecyduje na na blache nierdzewna polerowana lub na jakies tworzywo, prawdopodobnie DiBond. Mam dostep do maszyny frezujacej wiec mialbym z glowy odpowiedni ksztalt plyty czolowej, otwor pod wyswietlacz itp. Jak mnie najdzie ochota to bede jeszcze ten panel grawewrowal laserowo - tez juz znalazlem namiar na firme ktora mi to zrobi.

Co do wyswietlacza-na razie na probe kupilem zwykly LCD za 30 PLN z LED, jednak docelowo jesli bede stanie "zamnkac oczy i na slepo zeby nie widziec ceny (350 PLN) wcisnac przycisk zamow" sprawie sobie EA E162-BNLW.

Gniazda, przekazniki - tutaj bede sobie jakos sam radzil - nie potrzebuje XLR - ale jesli jar1 znajdzie czas i zaprojektuje cos, to bede sie na tym wzorowal, lub na tym co dal bodo_z. Pilot - tu cie za bardzo nie rozumie, przeciez temat pilota zalatwil nam program veterana.



pozdrawiam

[bodo_z]

Przekaźniki urzyte są dostępne w TME o symbolu AZ850P2-12 po 11zeta + wat za sztukę , Oprucz tego proponuję wykonać układ który zamieściłem w tym wątku powyżej jako antidotum Ci kturzy wyłączyli PGA przed koncówka wiedzą o co chodzi.

[bodo_z]

Jar1 odezwij się do mnie na meyla.
