Szukam schematu zdalnego sterowania

[jar1]

>veteran

Schematy dotarly, dzięki. A masz pomysł jak połączyć obie wersje XLR i RCA 'w jednym'. Jak ze sterowaniem?

Raczej nie podoba mi sie bufor wejsciowy o wzmocnianiu ok. 10. Raczej mało logiczne wzmacniać aby potem zmniejszać. Poza tym to kolejny stopień, dodatkowe scalaki i komplikacja połączeń. Jak dla mnie zysk wątpliwy - teraz jestem na etapie upraszczania..;-)

[Adrian]

> jar

Jak dla mnie to wykorzystajmy max to co jest czyli sterowanie do 7 wejsc

czyli po rozbiciu 6 x cinch i 1 XLR. Bo jak sie uprzec to moge miec podlaczone:

- cd

- tuner

- cyfra

- md

- dvd

- gramofon



W sumie to 3 x podwojny rca i xlr na in oraz oczywiscie rca i xlr na out



W pliku selektor2.pdf od veterana jest chyba to o co pytasz



> cyku

Dzieki, czekamy na jakas propozycje. Z tego co czytalem do wyswietlaczy bedzie mozna zamowic

oprawki z wkladkami plexi.



> veteran

Veteran juz nie pamietam czy polecales jakies piloty (pytam o samouczace sie)

chcialem kupic jakis dobry/ladny aby wreszcie zastapic ta kupke pilocikow

[Uki]

Veteran> Dostałeś maila ode mnie? Tego w sprawie potencjometru twojego pomysłu?

[veteran]

->stmaniak



Gdyby nie dalo sie go odpalic - podeslij do mnie (czesc cyfrowa + wyswietlacz). Szybko sprawdze, co jest przyczyna. Bodo_z spotkal sie z tym, ze wyswietlacz PLED po pewnym czasie odmowil posluszenstwa.



->jar1



Na schematach mniej wiecej widac, w jaki sposob chcialem rozwiazac sprawe XLR/SINGLE. Odpowiednia kombinacja przekaznikow ;)



->Adrian



Mnie sie podoba taki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ale nie mialem okazji go testowac. Na allegro jest sporo pilotow do Philipsa, Dawoo, Elemisa, Marantza, BP-5. Z uniwerslanymi moze byc problem - w dziwny sposob wysylaja rozkazy i procesor interpretuje je podwojnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

->Uki



Tak, musimy tylko uzgodnic szczegoly.

[Adrian]

> veteran

ale myslisz ze ten model bedzie dzialal ok?

[stmaniak]

pre działa.

na drugi dzień odpalil z kopyta, ale działa tylko pół wyświetlacza.

[chrisx]

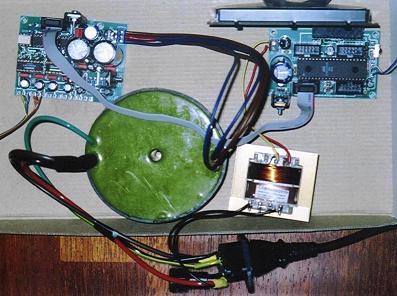

W końcu zmontowałem i odpaliłem pre.

Najpierw pomiary napięć, potem włozenie kości i podłączenie wyświetlacza.

I pierwszy dżwięk jaki wydał z siebie układ to był.... pierd! Tak właśnie, pierd!

Winowajca: trafo od Indela do części cyfrowej. Taki mały transformatorek, a taki pierd.

Okazuje się, że cyfrówki też nie mozna zasilać z byle czego. Część analogową zasila trafo z Trafbera. Tanie nie było, ale za to milczy zupełnie (podbnie jak 1kVA do monobloków Aleph 2).

Ale do rzeczy...

Jak już dostałem od vetrana dokumentację, to wszystko stało się jasne (nie wiem jak dla was, ale bez niej byłoby kiepsko) i szybko złozyłem wszystko do kupy.

Oprócz efektów specjalnych by Indel pierwszą niespodzianką było to, że układ wystartował od razu, wyświetlacz zaświecił sie na niebiesko, a z głośników popłynęła.... no właśnie: kaszana. Jakieś takie zniekształcenia (przesterowania) i zmartwiłem się wielce. Lecz po chwili objawy niemiłe zniknęły i popłynęła muzyka. Myslę, że układ potrzebował chwili aby się wygrzać po raz pierwszy i aby ustabilizowały się warunki pracy elementów.

Jedyny kłopot jest z impulsatorem - coś chyba pokręciłem i działa, ale "odwrotnie":-)

Procesor pojętny jest i uczyc się daje, ale z pilotem od cyfry nie do końca się lubi. Marantzowego łyknął od razu, ale docelowo muszę pomyśleć nad innym, bo mi się pre z cd pogryzie.

Schemacik selektora dotarł do mnie tylko taki prosty z tranzystorkami. Czy ktoś ma nowszą wersję? na ULN?

Jeżeli chodzi o wspólne uzgodnienia, to moje potrzeby to 6xRCA, 1xXLR, czyli max full wypas.

Zaraz będą zdjęcia.....

[chrisx]

Oto i zdjęcia...

[obrazekLUKASZ-185603_1.jpg] [obrazekLUKASZ-185603_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adrian]

> chrisx

dasz rade zrobic zdjecia wyswietlacza z daleka

chce zobaczyc czy faktycznie sa one widoczne powiedzmy z 2-3 metrow



Jaki masz model wyswietlacza?



Jak cos bedziesz juz wiedzial wsrpawie pilota to chetnie uslysze

bo ja chce kupic ten o ktorym pisal veteran

[GNAKED]

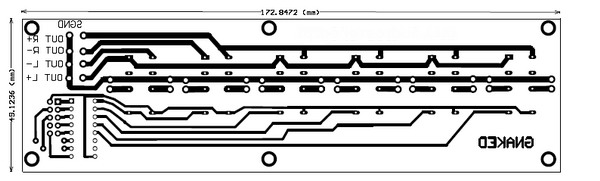

Zrobiłem sobie prosty selektor do testów- na jednostronnej płytce 1xXLR , 4 xRCA na omronach G5V2 i uln2003 . Jakby ktos chciał to podeśle na priva bo niemam gdzie tego wrzucic - tylko opis zrobie zeby nikt sie nie męczył :).

[obrazekLUKASZ-185797_1.jpg] [obrazekLUKASZ-185797_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[GNAKED]

i podpiety

[obrazekLUKASZ-185798_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

>vetreran

Czy jesteś w stanie wysterować z procka 2 układy ULN2803?

>Bodo

Czy te przekaźniki mogą być poczwórne - raczej nie znalazłem dla AZ850 takiej opcji.



Są natomiast poczwórne Omrony bistabilne ale i cena ich ok. 60PLN. Zakładając 8 sztuk to daje całkiem niezłą kwotę, bo 480 PLN

Z jednego ULN2803 można obsłużyć osiem przekaźników (cewkę)

Dla 16 sztuk podwójnych AZ850 (bo chcemy rozłączalne masy) po 11 daje 176 PLN - trochę taniej.

Dlatego pytanie do veterana.

pozdr

[bodo_z]

Wydaje się mnie że ULN2803 wysteróje z wyjscia 2 przekażniki naprzykład szeregowo połączone12V po podaniu24V a i z połaczonymi równolegle powinien sobie poradzić monostabilne biorą od 68 do 147mW cewka 5V =178R 12V=1028R 24V=2880R dotyczy to AZ850

[jar1]

Może i masz rację Bodo. Chyba lepiej spróbować równolegle...

Ale wolałbym dac dwa układy, koszt raptem ok. 2PLN

[bodo_z]

Jar1 rozmawiałem z Veteranem powiedzał że uln nieopciąża procka i jeżeli chcesz to i nawet 3 mozna podłączyć

[veteran]

Oj bodo_z, powiedzialem ze mozna tak to podlaczyc, ale ja wole dodac ULN-a - koszt jest nikly, polaczenie pewniejsze, a procesor i tak nie jest obciazony, bo wejscia uln-a maja duza impedancje :)))

[jar1]

To, że nie obciąża to tak, tylko czy veteran oprogramował sterowanie dwójki driverów (czy nie ma to tez żadnego znaczenia). I jak to podłączyć do sterowania?

[veteran]

->jar1



Z tym odlaczaniem masy to swietny pomysl - unikamy problemow z jej poprawnym prowadzeniem :)

[jar1]

>veteran

Z prowadzeniem, to może nie do końca - i tak w środku to będzie problem. Tutaj chodzi o to, aby odłaczać biepotrzebne przewody masowe w interkonektach, co by nie działały jak antena.

Ale, jak ze sterowaniem dwóch driverów?

[bodo_z]

No tak napisałem do procka podłączyć można dwa ULNy równolegle wejscia do wyjscia sterójącego z procka.

[veteran]

Moze tak: ja najpierw pozbede sie przeziebienia, a puzniej zaczne odpowiadac na pytania ;) Padlo mi na oczy :)

[buzer]

Witam wszystkich

Mam mały problemik - cześć cyfrową i przekaźnik on/of zasila te same trafo 12V 0,5 A, do przekaźnika jest osobny zasilacz stabilizowany jednak przy włączaniu układu coś się knoci - na wyświetlaczu pojawiają się jakieś cuda zamiast "dB". Veteran napisał że to ma być inny obwód, dlatego zrobiłem oddzielny zasilacz, zresztą nap przekaźników jest 12 V. Cz. cyfrowa konsumuje ok. 50 mA, przekaźnik 30 mA, trafo jest do 0,5 mA, a jednak. Wiem,że przy włączaniu jest skok pow. 200 mA ale nadal to oddzielne zasilacze. Ten przekaźnik jest troche większy od omronów na których testowałem i było OK. Macie jakieś doświadczenia, zasilić on/of z innego trafa czy może coś pokombinować. Na razie zmniejszyłem konda w zasilaczu do przekaźnika ale dalej to samo.



Pzdr

Buzer

[bodo_z]

>>Buzer

[Adrian]

Podlaczylem czesc cyfrowa i ruszylo od razu - nie wstawiam zdjec bo 40kB

nie udalo mi sie uzyskac :-)

Kupilem na razie pleda bo jest tani

potem zobaczymy czy mi wielkosc wystarczy - bo wzrok juz nie ten :-)



-veteran

Jednak zauwazylem 1 rzecz:

Programowalem go glowka od cyfry i vol up i vol down nie akceptowal

przyciskow od podglaszania ale przyciski z numerami

Czy to jest normalne?

podobnie bylo z mute



Info o wejsciach mam In1 in2 - rozumiem ze to tylko sprawa przeprogramowania ukladu

[veteran]

->Adrian



Dokladnie, oznaczenia wejsc to tylko kwestia nowszego programu. Z pilotem powinno byc ok - przyciski VOL i MUTE maja w wiekszosci urzadzen philipsa ten sam kod.

[chrisx]

>Adrian

Niestety nie mam zdjęcia wyświetlacza robionego z 2-3 metrów. U mnie główka od cyfry też chodzi tylko na przyciskach numerycznych, temat pilota jest więc otwarty. Wyświetlacz to DEM16215SBH-PW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

40kB to rzeczywiście wyzwanie dla edytora zdjęć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adrian]

>veteran

Jak widzisz chrisx ma ten sam problem :-)

To wyglada tak jakby nie przyjmowal tych kodow

ew cos mu w nich nie pasuje. Mam standardowy pilot od cyfry

kupowany jakies 2 lata temu



Chcialem wlasnie isc kupic pilota uniwersalnego tego co podsylales

i pytanie co wtedy bedzie?

[Adrian]

>chrisx

Ja kupilem w uniprod

bo wysylaja od reki i czeka sie 1-2 dni

Pled jest mniejszy - 88x44 ale o wiele lepiej widoczny

Zobaczymy jak to wyjdzie po zlozeniu



Mam juz gniazda xlr i cinch na plytke z tme

nie sa zlocone ale wygladaja w miare solidnie. Dzis zrobie zdjecia i zamieszcze na forum

Potem podejmiemy decyzje czy projektowac obudowe pod te modele



Te gniazda nie sa drogie - 3-4 krotnie tansze niz neutriki w elfie

[Adrian]

Oto linki do zdjec:

Moj PLED

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Gniazdo Cinch

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Gniazdo XLR Zenskie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Gniazdo XLR Meskie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Gniazdo JEC -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Sorry za jakosc. Pytanie czy takie gniazda wam pasuja bo jesli tak to mozemy pod nie projektowac obudowe.

JEsli nie to oczekuje propozycji. W innym wpadku czeka nas zakup w elfie ale to beda ciezkie pieniadze



Acha cena gniazd:

XLR - 10 PLN

CINCH - 10 PLN - 10 sztuk

JEC - 20 PLN

Ceny netto
