[kafka]

Wtorek mija, a o obudowach ni słychu... A ja tak się na nie napaliłem...

[Adrian]

Dostalem obudowy...

Kolejno:

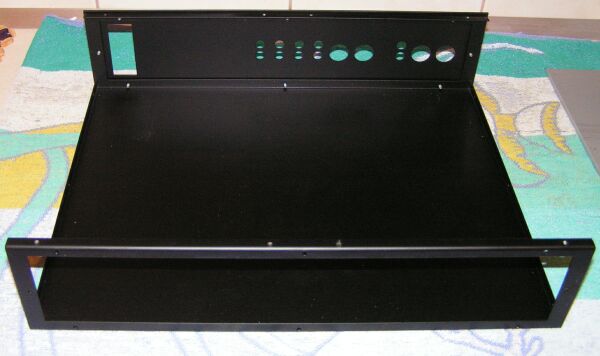

1. szkielet z zalozonym tylem

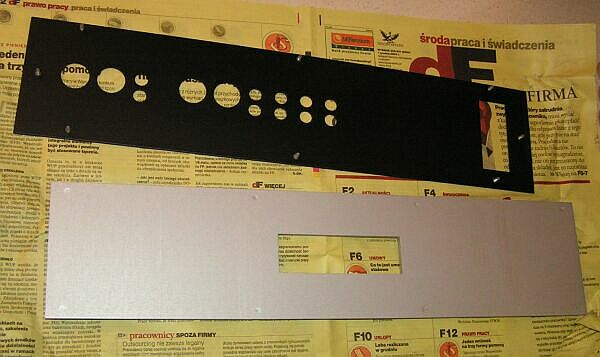

2. czolowka i tyl

3. zlozona obudowa



Co do ceny to finalnie nie wiem jeszcze ile wyszlo ale wstepnie bylo to 300 netto

Obudowa nie ma nozek, srubek, napisow.

Jest jedno male ale, czolowka jest troche porysowana i dlatego bede chcial aby cena

byla obnizona lub robota poprawiona.

[obrazekLUKASZ-225643_1.jpg] [obrazekLUKASZ-225643_2.jpg] [obrazekLUKASZ-225643_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kafka]

No to teraz seria pytań... Jak się one prezentują? Dużo lepiej od armela? Przy większej ilości obudów zmalałaby cena? Ile trzeba by ich było zamówić? Jak stoi cena bez otworowania? ( oczywiście montażowe musi być ;)

[kafka]

Aha... panel przedni i tylni to aluminium... anodowane? Widać, że najpierw wycięte otwory a potem anodowane... no i mam chyba problem... Jak wyglądałaby wtedy perspektywa późniejszego wiercenia?

[Adrian]

> kafka

Przedni Panel to dwa kawalki aluminium polaczone nitami. Dwa kawalki po to aby przymocowac sruby do czolowki

Cala reszta to blacha 1,5 mm - lakier czarny proszkowy



Bez wiercenia cena pewnie bedzie nizsza - dzis sie zapytam jaka



Co do tylu to sobie pewnie jakos dasz rade ale przod to Ci bedzie ciezko cos w aluminium ladnie zrobic

[kafka]

No powiedz cos więcej, bo się niecierpliwię... Będzie jakieś grupowe zamówienie?

[Adrian]

Nie wiem nic. Na razie odsylam czolowke w poniedzialek do poprawy

ma byc zamiast anodowana pomalowana dobrym srebrnym lakierem proszkowym.

Na razie nie wiem jaka bedzie cena dla mnie. (wstepnie jak pisalem bylo 300 netto)

Zapytam sie o wykonanie identycznej ale bez otworow w przedniej i tylniej scianie

To da nam jakis poglad.

Ale to dopiero w poniedzialek/wtorek

[kafka]

Tak mnie naszło na rozmyślania... chodzi o te nity na panelu...Jakby dać odpowidnio gruby panel, to możnaby ją od tyłu nagwintować na 2, 3 mm w miejscu śrub i nic nie byłoby widać od zewnątrz.



A tak poza tym bardziej interesują mnie ceny brutto... no i jak wcześniej wspomniałem bez otworowania, ale i bez malowania frontu i tyłu, bo to nie ma sensu przed otworowaniem.

[tomant]

no właśnie - panel 10mm w tym otwór głęboki na 6mm i gwint na 4mm. potem śróbka od środka i trzyma że hej (wielokrotnie sprawdzone). a jak się boisz albo chcesz koniecznie mieć z 2 warstwy to aluminium można kleić jakimiś specjalnymi klejami, które nawet wytrzymują wygrzewanie przy malowaniu proszkowym.

[bodo_z]

>> Lubicie sobie utrudniać. Przy 10mm płycie Alu wystarczy lupić mosiężne kołki rozporowe Nawiercić otwory o głembokości 7mm włożyć kiłki rozeprzeć w alu i po balu, tylko do rozparcia trza urzyć ampulowych wkrętów bez łba z pełnym gwigtem i nie zługich by zostało trochę gwintu do umocowania do (chasisz ) .

[Adrian]

>kafka

mnie te nity nie przeszkadzaja, nawet ladnie wygladaja bo tak to czolowka by byla taka pusta

Bardziej widoczne byly te pionowe rysy, ktorych za bardzo na zdjeciach nie widac

Czolowka juz pewnie doszla do mechanika.pl i pewnie po swietach bedzie z powrotem.

profilaktycznie jutro zadzwonie i dowiem sie jak z cena



A jak tam obudowy z hydrogig? komus udalo sie cos zrobic?

[kafka]

>Adrian



To co? Będziesz planował jakies grupowe zamówienie, czy samemu zacząć się pytać? Zamawiałeś chyba w mechanika.pl, tak?

[Adrian]

> kafka

Nie bede robil grupowego zamowienia

zapytam sie tylko o cene. Znajac zycie kazdy z was bedzie

chcial miec zrobiona inaczej.

Jeszcze nie dostalem poprawionej czolowki, mam ja miec dopiero w nowym roku

Jak chcecie to sie pytajcie sami ale moze lepiej poczekac

[Tom1807]

Do Jar1 Wrzuciłbys proszę na moja skrzynke [email protected] schemat selektora i płytke Ten z forum jest zamazany.

Dzieki i pozdrewienia

[Adrian]

Oto moje postepy

Dopiero w wtorek bede mial poprawiona czolowke i bede wiedziala jaka wyszla cene za obudowe

i jaka bedzie cena za inne prostsze wersje

Jak widac w zasadzie zostal sie selektor, gniazdo zasilajace i montaz przedniego panela

[obrazekLUKASZ-238142_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

>Tom1807

Poczekaj trochę. Płytka bedzie niedługo w testach, więc może się cos jeszcze zmieni. Na razie jest wykonana w wersji jednostronnej (na powyzszym zdjęciu)



>Adrian

Całkiem chyba się to nieźle zmieści. Cieszę się, że udało mi się rozplanować połozenia gniazd:-)

Czekam na pozostałew przekaźniki z TME.

[A66]

Adrian. Ładny przedwzmacniacz będzie.

W BLS wymień rezystory 750 Ohm na np. metalizowane,

Będzie ładniej grało.

[Adrian]

> jar1

Spokojnie sie zmiescilo, nawet bym to lepiej upakowal

ale juz by bylo dwuwarstwowo :-)

No gniazda udalo Ci sie perfekcyjnie, sporo zalezy od wlutowania ich w plytke

bo jak sie okazalo ja mam lekke naprezenia po wlutowaniu i przykreceniu

Dlatego trzeba to zrobic b.dokladnie

Gniazda jednak sie trzymaja mocno i nie ma sie czym martwic



>A66

szukalem ich ale kicha..... musze zamowic chyba w tme bo na wolumenie i w okolicznych sklepach

3W i 1-2% nie maja :-( Bardziej mi zalezy na dokladnosci bo tym rezystorem ustalane jest wzmocnienie

Czy Ty tez robiles BLS-a?

masz podobne szumy o ktorych ja pisalem w innych watkach?

jakie masz standardowe wzmocnienie

[veteran]

~ Adrian

Gratuluje - przeslicznie to wyglada :) Teraz czeka mnie jeszcze przerabianie programu ;)))

[A66]

Adrian

Tak zrobiłem rok temu BLS-a. Używałem rezystorów z TME 1500 Ohm 5% 2W połączonych równolegle. Kupiłem więcej i dobrałem, także nie mogłem kupić przyzwoitych 750 Ohm.

Miałem szumy od transformatorów, zmieniłem ustawienie i pomogło.

Wzmocnienie regulowałem przez R5 i P5, łączą S irf610. Były tam tylko rezystory.

Nie pamiętam, ale łącznie ok. 350 Ohm, dobierałem do mojego wzmacniacza.

[Adrian]

Dostalem czolowke - tym razem pomalowali aluminium bo byly rysy

i mialo byc praktycznie w kolorze aluminium ale nie jest. Sami zobaczcie...

Jak dla mnie w miare jest ok.

Niestety jeszcze nie mam cen :-(

nie kwapia sie abym ja tez zaplacil :-)



Jak widac przeswituje mi jeszcze plexi (nie moglem dostac ciemnej)

wiec bede musial przykleic jakas ciemna folie.

Chyba, ze ktos z W-wy wie gdzie dostac ciemna plexi?



Final juz blisko...........



> jar1

zostaw sobie jednak swoja wersje czolowki - z daleka i tak nic nie widac a zdecydowanie chyba jest ladniejsza



>veteran

Dzieki ale to tez twoja zasluga :-)

[obrazekLUKASZ-239756_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kafka]

Czy te gniazda RCA są złocone? Ja szukam takich.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jak nigdzie w Wawie nie będzie można takich dostać, to najwyżej zamówie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adrian]

To jest to zlacze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jak widac nie jest zlocone. tak samo je xlry tez z tme



Jakos nam mocno na tym nie zalezalo a z tego co widze wymiary twojego

sa identyzne wiec kazdy moze sobie wybrac to na czym mu zalezy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buzer]

>Adrian



Firma POLPLEX, Ciołka 35 pawilon 33 (naprzeciwko AudioColor).



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Taki kawałek przyciemnianej dostaniesz tam za darmochę (ja dostałem) :).



Pzdr

KC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Piknie bedzie:o) Adrian.

[Adrian]

> buzer

Dzieki odwiedze ich po wekendzie



> bodo

juz tylko tyci tyci sie zostalo......

[kafka]

>Adrian



Czyżby temat obudowy umarł?

[stmaniak]

Bodo>>

możesz podesłać do mnie plik selektora

[bodo_z]

Będę mógł ,a na którym ci zależy? , oprucz tego chwilowo nie mam zainstalowanego programu do zamiany na PDFy , po reinstalacji systemu nienan twojego meyla więc podeślij go do mnie.

[Adrian]

Mam juz ceny !!!

wersja dokladnie taka jak moja - czyli 440x350x100

blacha 1,5mm, przod aluminium (malowane) z otworem na LCD 100x30

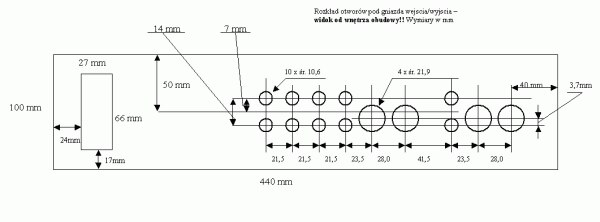

Tyl i przod z otworami wedlug projektu w zalaczniku

225 + przesylka

wersja bez otworowania 195 + przesylka

Nie wiem tylko jakie wyjda koszty przesylki bo zaklad chybe nie zgodzi sie na oddzielne

wysylanie do kazdego z was.



Moge sie podjac zamowienia tylko i wylacznie dokladnie takich modeli

bo to uprosci mi proces zamowienia. No i oczywiscie platne z gory na konto abym nie mial

problemow z windykacja :-)

Jak sami widzicie proces byl zmudny i trwalo to ponad miesiac

wiec moga wystapic jakies trudnosci w przyszlosci. Pierwsze szlaki sa juz jednek przetarte



Jesli bedzie wiecej zamowien ceny byc moze spadna (mniejsze koszta wysylki)

[obrazekLUKASZ-243482_1.jpg] [obrazekLUKASZ-243482_2.jpg]
