Szukam schematu zdalnego sterowania

[Yogi]

może kogoś zainteresuje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Buber]

veteran

Mam pytanko, czy można po zaprogramowaniu układu sterującego PGA2310 do sterowania jednym pilotem,

przeprogramować go potem na innego pilota ?

Narazie mam jakiegoś prostego RC5, ale cały czas chcę kupić takiego z którego będę mógł sterować i preampem i CD

(CD Philips'a więc też RC5 będzie) i wtedy będę musiał przeprogramować...

Pozdrawiam

[stmaniak]

czy zna ktos zródło gdzie mozna kupic tanio przekazniki pasujace do selektora w/g projektu Jar1.

te w TME se za drogie

[bodo_z]

STmaniak

[beyma]

veteran



Czy mugłbys zamieścic rysunek obwodu drukowanego oraz soft do artykulu zamieszczonego w EP 12/2005

[stmaniak]

jak podłaczys bezpośrednio do płytki z PGA wejscia i wyjscia XLR , chodzi o to gdzie - i + ?

[beyma]

Ponawiam prosbe



veteran



Czy mugłbys zamieścic rysunek obwodu drukowanego oraz soft do artykulu zamieszczonego w EP 12/2005



[email protected]

[georg]

mam pytanie o zastosowanie w sterowaniu głośnością dla PGA 2310 lub PGA 2311 jaka jest wartość sygnału wejściowego oraz czy do podłączenia enkodera potrzebny jest układ sterujący z oprogramowaniem

[kozli]

Witam

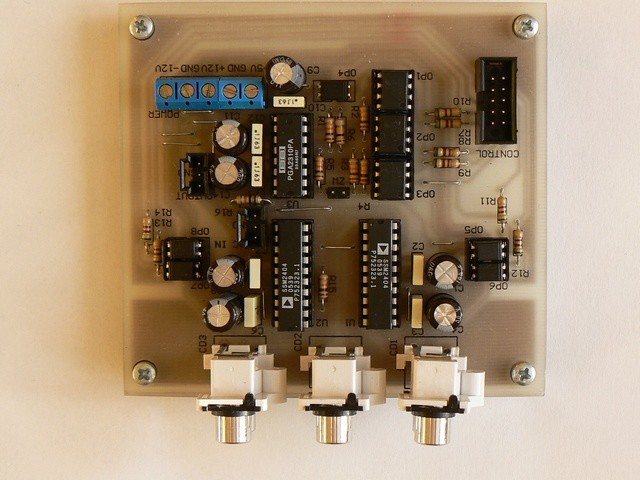

To może ja pochwalę się swoją konstrukcją przedwzmacniacza z układem PGA2310 oraz selektorem wejść na SSM2404.

Więcej na mojej stronce

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[V343]

Mam problem z tym preampem by Veteran,chodzi oto ze zmieniajac głosnosc nic sie niedzieje tak jak by procek niesterował PGA.

Dodam tylko ze PGA sa raczej sprawne bo słychac charakterystyczny brum przy wł i wył

Po za tym wszystko funkcjonuje PLED ,encoder,itd

Moze ktoś coś poradzi?

[Sds12]

ja też mam kilka pytań odnośnie tego układu sterowania

niestety linki nie działają a konstruktor nie odpowiada....

może znalazł by się jakiś życzliwy użytkownik...



Działa kmuś ten układ?

Czy pamięta ustawienia po wyłonczeniu zasilania?

Da się do tego podpiąć impulsator a jeżeli to jak?

Może jest jakaś druga wersja oprogramowania na co się mój procek nie załapał?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Powinien działac.

jak podasz mi na Pw maila, to prześlę dokumentację, jaką mam.

[Sds12]

V343, 10 Gru 2007, 18:58



a dobrze podpiętą masz tasiemkę?

ewentualnie sprawź czy zaoptoizolacje przedostają się sygnały sterowania z procesora

[V343]

Taśemka w 100% dobrze podpięta.

Układ działa bez zarzutu poza tym ze niereguluje głośności.Jak dotkne jakąś nozke od jednego optoizolat np.koncowką miernika to sie przelancza i gra przesterowany a jak dotkne drugiego jest cisza.Przełanczanie "mute" działa poprawnie

[Sds12]

czekaaj

na początek to by trzeba było ustalić kilka faktów



to nowo budowany układ?

Chodzi o wykluczenie pomyłek w montażu ewentualnie wadliwych elementów



a takiee się niestety czasem zdarzają



jeśli go dopiero co poskładałęś to proponuje dokładnie wszystko przejżeć

jeśli ok pomiary napięć i kluczowych elementów

jeśli dalej nie działa to zostaje tylko podmieniać pokoleji układy



takie dziwne przełanczanie od dotknięcia końcówką miernika

to mi wygąda na brak podcignicia pinu do Vcc albo wadliwy optoizlator

spróbuj je zamienić miejscami

[V343]

Układ zakupiłem w zasadzie jako zmontowany,tzn musiałem uzupełnic tylko elementy w zasilaczu na płytce analog preampa poniewaz predzej zasilana była z osobnego zasilacza stabiliz

Jutro pozamieniam optoizolat chociaz juz to chyba robiłem i sprawdzałem czy przechodza sygnały ster,no własnie i chyba nieprzechodziły tylko jak to mozliwe zeby sie te optoiz uszkodziły?

Procek sterujacy jest u mnie ciepły,niewiem czy to normalne?

[Sds12]

mój jest minimalnie letni po kilku godzinach słuchania

ale jeśli masz powiedzmy uszkodzony optoizolator to on możę pobiera znaczny prąd z portu procesora

a ten się wtedy musi grzać

weź przemierz jeszcze dla świętego spokoju te oporniki wkoło może któryś ma iną wartość niż by wskazywały

paski na jego korpusie...



dostałeś dokumentacje?

masz tam noty aplikacyjne także optoizolatorów

sprawdź miernikiem diody w ich strukturach



w najgorszym przypadku jeden z portów procesora jest upalon

ale gdyby tak było układ nie powinien pracować w cale choć jest jednak taka możliwość



wtedy zostaje tylko kupić nowy procesor próbować uzyskać soft i zaprogramować go

[V343]

Posprawdzalem optoiz. wszystkie maja przejscia prawidłowo,wyglada ze sa dobre wiec pozamienialem je miejscami,jest nadal to samo.Czy z wyjsc procesora na te optoizol powinno byc wszedzie takie same nap (jesli nic nieregulujemy) bo u mnie jest 0.17 , 0.5 , i 1.65 V a przy zmianie głos zmienia sie tylko jedna wartosc

[Ryszard_wpl]

V343 -



Już poczytałem - i wiem co nie działa - więc nie opisuje tego mailem do mnie.



Układ - był podłączony do zasilania zewnętrznego (chyba Ci go włożyłem i ile pamiętam- osobna płyteczka z wysokimi elektrolitami) na kostce obok wejść i wyjść audio- To jest zasilanie analogowej części PGA (+-15V chyba). Wrzuciłem Ci elementy do uzupełnienia zasilacza na tej samej płytce



Jeśli korzystasz obecnie z zasilacza na tej samej płytce - czy przelutowałeś zworkę kierującą napięcie zasilającego na scalaki PGA. Do zasilania z zewnątrz Veteran przelutował zworki na spodzie płytki. Sprawdź to. Moze w tym tkwi cały problem?

[Ryszard_wpl]

do tej kostki szarej było podłączone zasialnie analogowej części PGA. prześledź ścieżki - albo podłącz zasilacz zewnętrzny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

niebieskiej kostki - sorry.

[V343]

Wiec tak zasilacz mam juz uzupelniony na płytce PGA

Były zworki chyba w miejscu stabilizat ale oczywiscie wylutowałem.

Wszelkie napiecia zasil mam posprawdz i sa ok

Ogólnie mam juz dokumentacje z EP takze wszelkie wartosci elementow sa takie jak zaprojektował to veteran

[Sds12]

dopiero teraz znzlazłem chwilkę



posprawdzałem stany na złonczu CON1



wedłóg numeracji pinów z dokumentacji veterana



[1] jedynka logiczna prawie pełne napięcie zasilania 4,97V

[0] zero logiczne kilka miliwoltów około 2,3mV



1. Mute[ 1/0 ] zależnie od wciśniętej funkcji

2. 0

3. podczas wciskania przycisku wysyła sygnał zegarowy

4. wysyła dane sreryjnie podczs wciskania przycisku [0/1] może pozostać

po puszczeniu przycisku dowolny stan [1/0]

5. tu zawsze jest [1]

6. masa

10. Vcc

reszta pinów nie jest wykożystywana jest w stanie wysokim



podłącz sobie sądę logiczną np LEDa i rezystorka ograniczającego prąd dokolejnych pinów złoncza

sprawdzisz tak jednoznacznie czy procek jest uszkodzony



czy twój sterownik zapamiętuje ustawienia po wylonczeniu pilotem?

masz mozliwość nadania własnej nazwy wejściom czy masz na LCD in1?

[V343]

Troszke czasu juz minelo ale..



Dzieki za ten pomysł z dioda,sprawdzilem no i juz jestem pewien ze to procek:(



Mój układ pamieta ustawienia po wył pilotem,natomiast nadanie wlasnej nazwy wejsciom niebyło mozliwe

[baksik00]

Witam. Mam Denona pma-480r i nie moge do niego dobrac zadnego pilota, być może jest cos uszkodzone. Chcialem zapytac co najczesciej "pada" w takich układach.

[Sds12]

no to mamy dwa procesory do wymiany



pisałem już do twórcy



odpisał że może mi wysłać nowy procesor ale niestety nie wiem za ile i kiedy...

czekam na maila...

jak wiadomo jest bardzo zapracowanym człowiekiem

[Asmod]

To może i ja trochę odgrzeję kotleta. Ma ktoś może instrukcję/schemat jak ruszyć ten układ regulacji potencjometru alps veterana ? Gdzieś zawieruszyłem opis, a nie wiem nawet jakim napięciem go zasilić :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[beyma]

Czy umiesci ktos tu soft do projektu veterana z EP12/2005

[dolphin123]

a moze ktos chce sprzedac taki pga2311 z selektorem pilotem kompletny ?

[beyma]

Wszyscy zbudowali

Wszyscy posciagali softy , pcb



A nikt niechce sie podzielic



Przecierz ktos musi miec kod zrudlowy do atmegi
