DAC Wolfson WM8742 Dual

[waldez]

To co panowie robimy osobny wątek z zamówieniem na małą PCB z WM+SRC, co by tutaj nie spamować ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Poniżej link do pdf'a ze schematem analogówki



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



generalnie zastosowanie scalaków nie jest krytyczne z tymże te pierwsze są SMD a drugie dwie sztuki w DIP,

zasilanie na LMach w SMD (sa w TME), istnieje możliwość zrezygnowania z osobnego zasilania filtrów i sumatora poprzez 4 zworki.



Płytki były trzy i została sie jedna - zaraz zrobię foty i zapodam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

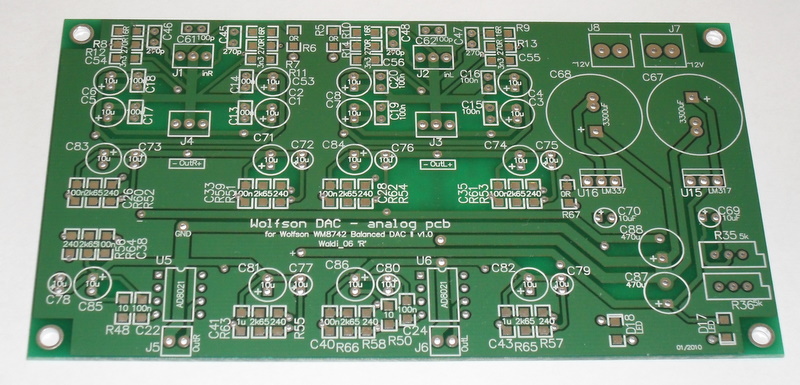

Poniżej fotki dwóch stron płytki z układami analogowymi do DACa z wyjściem napieciowym, czyli np do WM8742, WM8741 itp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Wymiary takie jak płytki pod WM8742 Dual,

przy zastosowaniu kondensatorów 2200u Fc Panasonika (sa bardzo niskie) pieknie wchodzą jedna nad drugą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DoubleG]

hmmm trochę trochę szkoda że zostałeś przy analogu z datasheet bo używają tam mocnej filtracji sporej ilości kondensatorów i raczej porównywać do projektu z PCM1704 i dyskretnym stopniem I/V i buforkiem w klasie A nie ma sensu. teraz płytka jest zrobiona ale trzeba było rozdzielić na wersje XLR gdzie tylko bufory i na zwykły z jednym WO do sumowania. jestem ciekaw jaka jest wydajność prądowa takiego wyjścia zbudowanego na jednej kostce dual mono bo pasywne wyjście czyli transformator liniowy może być tu strzałem w 10

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>DoubleG



Spokojnie można dobrać wyższą częstotliwość filtrowania zamiast domyślnej 75kHz.

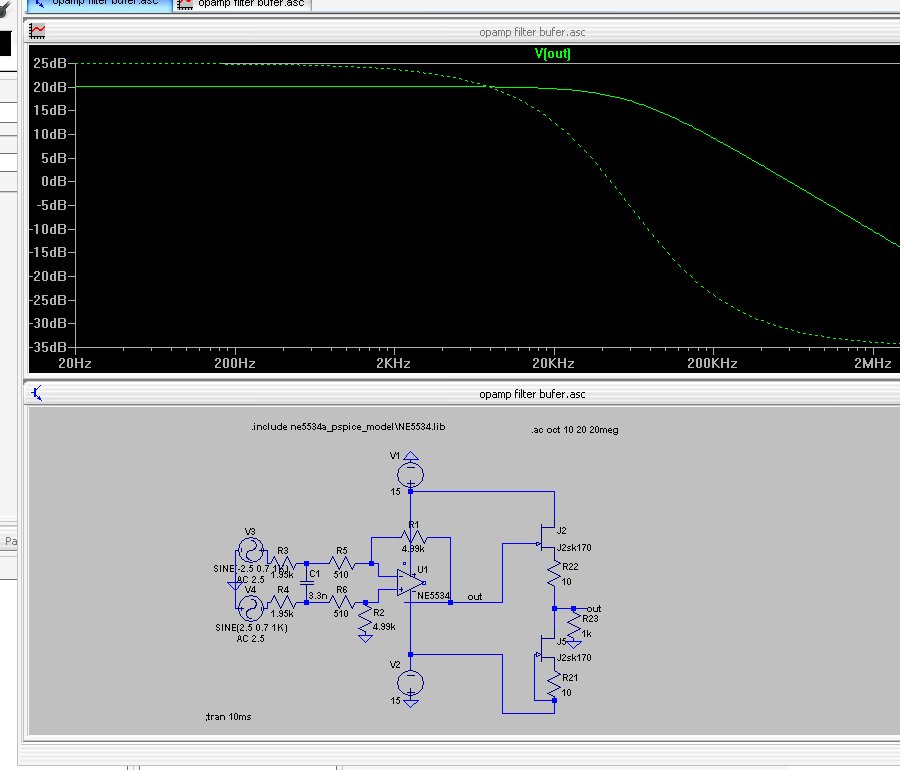

Natomiast co do próby zminimalizowania układów w torze - to wykonałem taką próbę i efekt jest opłakany.

Obciążenie sumatora zmieniło charakterystykę i dźwięk jest przynajmniej kiepski.



Symulowałem dyskretne OPampy aby wstawić zamiast scalonych, ale płytka spora, parowania tranzystorów b.dużo i się poddałem, chyba nie tędy droga.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DoubleG]

widzę też że płytka zrobiona jest pod ad8021 czy masz jakieś ich tanie źródło ?



to WO ma coś co jest mi potrzebne czyli wyjście przed stopniem prądowym. Buduję właśnie stopień dla DAC napięciowego z prostym i starym jak świat trickiem czyli sygnał z Ccomp na bufor(jak na razie z 2sk170) poza sprzężeniem. coś z 2uch światów dobre parametry CMR PSRR opampa i harmoniczne klasy A z buforu dyskretnego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>DoubleG,

>widzę też że płytka zrobiona jest pod ad8021 czy masz jakieś ich tanie źródło ?

>to WO ma coś co jest mi potrzebne czyli wyjście przed stopniem prądowym. Buduję właśnie stopień dla

>DAC napięciowego z prostym i starym jak świat trickiem czyli sygnał z Ccomp na bufor(jak na razie z

>2sk170) poza sprzężeniem. coś z 2uch światów dobre parametry CMR PSRR opampa i harmoniczne klasy A z

>buforu dyskretnego.



kupiłem w TME, możesz tam wstawić coś innego wg swojego uznania.



mógłbyś schemacik pokazać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DoubleG]

to rozwiązanie nie jest jeszcze przetestowane mam wytrawioną płytkę czekam tylko na części.

i raczej jest przeznaczone dla AK4396 dla WM prawdopodobnie trzeba by wzmocnić filtrowanie skoro w datasheet jest on tak mocny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kjeld]

waldez, 24 Kwi 2010, 17:28



>To co panowie robimy osobny wątek z zamówieniem na małą PCB z WM+SRC, co by tutaj nie spamować ??





Jak najbardziej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>Ten generator 24,576 MHz na jakie napięcie?



Generator na napięcie 3.3v - dostępne są w Mouser,

są to generatory (nie kwarce) SMD o wymiarach 5x7mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mi$kin]

Waldi> Mógłbyś podać dokładniejsze namiary na odpowiednie generatory na stronce Mouser'a.

Jak się wybierze kategorię Clock Generators to wyskakuje 20 podstron co już źle wróży ;-)

a do tego kiepskie są możliwości filtrowania, żeby dało się coś samemu wyłuskać w sensownym

czasie :-(

Dzięki z góry!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>mi$kin



sorki - nie zauważyłem wpisu,

jeżeli chodzi o generator to taki sam jak dla innych moich DACów PCM1704 i AD1865,

oznaczenia nie pamietam, ale w wątku o AD1865 pisałem ostatnio i w zamówieniu na części do KRELLa50 też o tym było.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

w załączeniu zdjęcia małych płytek w wer 2.3

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[anadigit]

I need to build or buy this wm8742 dac set, how do I do ?

I'm a new member



Thanks

Anadigit

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[anadigit]

w załączeniu zdjęcia małych płytek w wer 2.3



Where can I buy this PCB set ?

SPDIF INPUT PCB + WM8742 DAC PCB



Thanks

Anadigit

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[anadigit]

w załączeniu zdjęcia małych płytek w wer 2.3



Where can I buy this WM8742 DAC SET ?

SPDIF+DAC+ANALOG



Thanks

Anadigit

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tom1807]

Jestem chętny na tą płytkę małą powyżej w ilosci 3 sztuk.

Proponuję otworzyc listę chęntych na zakup.

tomper 3xmałe płtyki wm8804 src4932 + 1 z 2x wm8742.



lista na pcb



1.neodom - komplet PCB+czesci

2 Tom1807 1 komplet + 2 x miejsza pcb z wm8804 src4932

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Jestem chętny na tą płytkę małą powyżej w ilosci 3 sztuk.

Proponuję otworzyc listę chęntych na zakup.

tomper 3xmałe płtyki wm8804 src4932 + 1 z 2x wm8742.



lista na pcb



1.neodom - komplet PCB+czesci

2 Tom1807 1 komplet + 2 x miejsza pcb z wm8804 src4932



>Tom1807

mam płytki dla Ciebie, potwierdź na PW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[anadigit]

I can't read Polish language.

Please someone email me, [email protected]



Thanks

Anadigit

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

I can't read Polish language.

Please someone email me, [email protected]



Thanks

Anadigit



I sent email to You 3 days ego.

but I send now

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[max-bit]

I sent you - info

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tom1807]

Waldi_06 proszę odpowiedz cos.

Wysylam ci wiad od tygodnia.



>Tom1807

mam płytki dla Ciebie, potwierdź na PW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Waldi_06 proszę odpowiedz cos.

Wysylam ci wiad od tygodnia.



>Tom1807

mam płytki dla Ciebie, potwierdź na PW



Chyba nie dochodzą moje PW do ciebie, więc zapodaj mi swój adres email i rozmawiajmy emailem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tom1807]

Proszę o pomoc w sprawie kolegi Waldi_06.

Czy ktos od niego cos kiedys kupil?

Mam z problem z Waldi_06 gdyz zaproponował mi płytki i zamawiam

tez następne ale nie wiem o co chodzi, gdyz nie chce sie ze mna skontaktowac.

Napisal mi raz wiadomosc ze ma dla mnie plytki.

Po czym przez kilkanascie dni wysyłam mu moje maile tel itd

zeby sfinalizowc zmówienie. Brak odzewu , a jest codziennie na formu.

Potem raz ,chyba 4 dni temu napsal mi, ze mam do niego wyslac maila tylko on tego

mail nie chce mi dac????????????????. Ma moje dwa maile i tel (mail [email protected] )



Waldi_06 zdezwij sie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[areg]

Może się nie odzywa bo nie może odczytać Twoich wiadomości bez polskich znaków i z literówkami? :) Po grzyba zrobili edycję?



A poważnie to solidny gość tyle, że trochę zabiegany.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Wszyscy poszli sobie, a ja dostałem do testów od Waldiego jego 'budżetowy' daczek dir9001, src4192 i WM8740 - pojedyńczy. Na wyjściu pracują opa627.

Celem było podłączenie go do procesora arm, który odtwarza pliki audio (wave i flac).Połączenie bezpośrednie po I2S (bez żadnych przejściówek i sprżetowych dsp) na nóżki układu src4192. W moim przypadku całkowicie pominięty jest odbiornik dir9001.



Po wielu próbach, kombinacjach, dostosowań programowych układ 'zagdakał' pięknym głosem. Sam nie spodziewałem się, że flaci z pendriva mogą zagrać lepiej niż CD + dac (Kustagon w moim przypadku).

Mogę z pewnością stwierdzić, że ten dac Wadiego, jeśli dostanie dobry sygnał, potrafi zagrać, oj potrafi :)

I wcale nie trzeba rozbudowanych układów, buforów... Ciekawe.

W każdym razie, ja się już przekonałem, że można z odpowiedniego komputerka odtwarzać audio na wysokim poziomie. Wtykam sobie pendriva i zaczyna się jazda. Świetny napęd ten pendive :)

A, i podoba mi się brzmienie tego Wolsfona, o ile to rzeczywiście jego chrakterystyka. Gra dość ciepło, z dobrym wypełnieniem. Na poczatku wydawało się nieco 'cukierkowato', ale po jakimś czasie przeszło. Natomiast cieszy mnie bardzo dokładność i spójność dźwięku. Wygląda na to, że sygnały są dobrze odtwarzane fazowo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

długo walczyłeś z HDD serwerem, oj długo.



ciesze się, że DACyk się podoba :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Lecz najważniejsze iż walka zwycięska :) mam nadzieję iż Jar1 opisze dokładniej konstrukcję .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

No długo, ale efekt dźwiękowy wart tego czasu.

A to dopiero prototyp, zupełnie goły i prymitywny. Będzie, co robić. :)

Już sie miałem poddać i inaczej to organizować, ale pomysł z wykorzystaniem src jako sterującego tworzenie danych I2S rozwiązał wiele problemów. Nie ma dsp, nie ma przejścia przez usb.



Dodam jeszcze, że właściwie, to ja nie robię serera muzycznego. Nazywam to odtwarzacz cyfrowy. Ma to zastapić CD i być w obsłudze podobnie prosty jak CD.

Czyli wsadzić i grać. :)

Z tym, że najważniejszą rzeczą jest jakość dźwięku. Reszta bajerów mniej istotna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.
