Hybrydowy wzmacniacz słuchawkowy klasa A

[pkrecz]

Jeżeli chodzi footprint pod lampę to zawsze taki miałem i nikt mi nie zgłaszał ewentualnych problemów. Ja używam mniej więcej takich podstawek pod lampy



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Co do sprawy zwarcia. Sprawdziłem w projekcie przesłanym do mnie jest takowy błąd ... więc pewnie na wszystkich PCB jest to zwarcie. Przeglądałem płytkę przed oddaniem do zakładu, ale tego niestety nie zauważyłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

>Andrev1991



Nie ma sprawy :))) Oby z pożytkiem i zadowoleniem dłubaczy :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszElektronik]

pkrecz, 4 Sie 2010, 21:36



>Jeżeli chodzi footprint pod lampę to zawsze taki miałem i nikt mi nie zgłaszał ewentualnych

>problemów. Ja używam mniej więcej takich podstawek pod lampy

>

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

>

>Co do sprawy zwarcia. Sprawdziłem w projekcie przesłanym do mnie jest takowy błąd ... więc pewnie na

>wszystkich PCB jest to zwarcie. Przeglądałem płytkę przed oddaniem do zakładu, ale tego niestety nie

>zauważyłem.







To mały błąd. Ważne tylko, aby podstawka pod lampę weszła do otworów. Może taka biblioteka jest w protelu i dlatego tak wyszło. Tak, więc nie ma się co przejmować. Wszystko Piotrze jest ok ! :)



Co do zwarcia, też przeglądałem i nic nie znalazłem. Ale cóż praktyka wszystko pokazuje ;) ; Przeciąć ścieżkę i po kłopocie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

jakie wymiary ma pcb zasilacza ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MystiQ]

10,2cm na 10,9cm bodajże ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszElektronik]

!!!!! UWAGA !!!!!



Oto co znalazłem na PCB:



1.) Na PCB jest zwarcie koło arka GN1_IN. Screen pokazany poniżej. Fotka będzie za około 2 godziny :)



2.) Opis rezystorów na PCB zasilacza:

* R30 - ma być 180k

* R3 - 47K



3.) To co jeszcze znalazłem to należny koniecznie obrócić T6 o 180*. Źle wlutowany nie spełnia swojej roli po prostu gwałtownie narasta napięcie, po obróceniu pięknie narasta napięcie :)



Reszta już jest OK ; sprawdziłem dziś wszystko. Tak, więc to co napisałem to tylko jest drobnostką do poprawienia :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszElektronik]

Tak. Zgadza się. W necie pełno błędów. Tak jak pisałem wcześniej.



Z pospiechu i przyzwyczajenia do lamp 6H8C, które mają osobne żarniki ( 2x 6,3V ) napisałem taką głupotę o lampach ecc88. Te lampy nie mają dwóch osobnych żarników. Jest jeden wspólny żarnik dla dwóch duotriod. Tak, więc nie mam takiej możliwości konfiguracji. Czyli na złącze H podajemy 6,3V i koniec. Nóżka 9 ( ta zworka, która pokazałem wyżej ) to ekran. I polecam wlutować tą zworkę.



4 i 5 nóżka = 6,3V

9 nóżka = Ekran





Sory za zaistniałą pomyłkę !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andrev1991]

z kolegą Mariuszem kończymy już hybrydy, a tym czasem na forum cisza odkąd rozesłano PCB :)

T1 i T2 tak do 300mW nie grzeją się za bardzo i raczej nie ma potrzeby dawać jakiegoś wielkiego radiatora. Wystarczy blaszka...





Na zachętę wrzucę jakąś fotkę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

MariuszElektronik, 6 Sie 2010, 17:36



A żeś namieszał ;)

6H8S ma także pojedyncze żarzenie.

Dzielone ma kilka ECC i diabełki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MystiQ]

No i jak to gra? Może ktoś napisze coś więcej? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszElektronik]

Tak. O to chodziło mi, że ma pojedyncze żarzenie. Żarniki są połączone równoległe w 6H8C.

I Kolego Muzg właśnie mnie zmyliły trochę głupie rysunki na forum. Zapomniałem jak to już było w poczciwych ECC ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszElektronik]

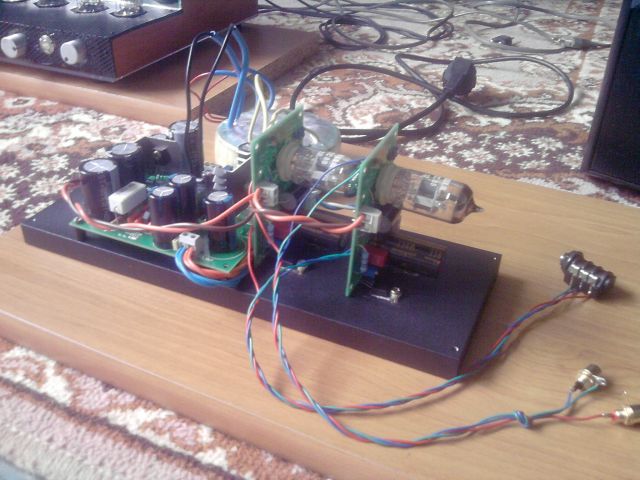

MystiQ Wszytko gra. Z zdjęcia widać, że układ był testowany z głośniczkiem 4ohm :) Wszystko poszło od kopa :) Zasilacz świetnie się spisuje. Napięcia są stabilne. Część audio też uruchomiona od razu bez żadnych usterek :) Prąd podkładu można łagodnie i dokładnie ustawić. Jutro napisz coś więcej o odsłuchu. Oto fota z uruchomienia ( prowizorka ;D )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszElektronik]

Dziś już złożyłem hybrydę do końca. Pozostało tylko dokończyć obudowę :) Tak jak pisałem wcześniej wszystko uruchomiłem od kopa. Dziś się bardziej przysłuchałem i tak, więc:



- Niskie tony aż nad to ;) Jak dla mnie bardzo energetyczne. Nie męczące.

- Scena coś pięknego :) Każdy instrument jest usytuowany w innym miejscu.

- Wysokie nie za dużo nie za mało po prostu w sam raz :)



Jak jestem zadowolony z tej hybrydy :) Teraz pozostało wygrzać hybrydę około 2 tygodni. Tyle zawsze grzeje sprzęt :) A potem oczywiście pomiar podstawowych paramentów !



Na pewno zapytacie o brum sieciowy. CISZA ! Nic nie brumi nic nie syczy :)



** Czekam na Wasze hybrydy i wrażenia z odsłuchu !



Oto foty :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andrev1991]

jestem w trakcie wygrzewana hybrydy i zauważyłem że strasznie się cholera grzeje. :)



Wzmocnienie u mnie jest ustawione na 300mW i po rozgrzaniu na obudowie (nie mówiąc o radiatorach które są średnich rozmiarów...) nie da sie położyć ręki...

Nie lepiej z LM317.



Nie wiem jak tam reszta stoi z lutowaniem/uruchamianiem, ale zalecam spore radiatory:)



Za niedługo wrzucę jakieś fotki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MystiQ]

Obawiałem się właśnie, że będzie się mocno grzać :/

Mariusz, co to za trafko masz?



U mnie robota 100lat za murzynami :/ Jestem na etapie kompletowania elementów. Usiłuję gdzieś kupić dobre rezystorki o tych większych mocach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andrev1991]

trafo Mariusza identyczne jak moje.



pierwotne:

130V / 100mA

15V / 2,5 A



dobrze by było żeby nawinął z uwzględnieniem obciążenia, co niestety nasz zapomniał... Ale jest ok.



ja jeszcze czekam tylko na włącznik z AVT :D



A już wiem na czym będę podgrzewał kawę w zimie...



- żart oczywiście ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andrev1991]

Przepraszam *wtórne uzwojenia na trafie



-tak to jest jak się pisze po nocach to później się czyta takie na drugi dzień.

Reszta się zgadza.

=

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszElektronik]

Andrev1991



"Wzmocnienie u mnie jest ustawione na 300mW i po rozgrzaniu na obudowie (nie mówiąc o radiatorach które są średnich rozmiarów...) nie da sie położyć ręki...

Nie lepiej z LM317."





** Nie 300mW. Tylko 300mA jest ustawiony prąd podkładu. Rezystor 5om 1% spadek napięcie 1,5V.



Co do trafa. Wszystko jest ok. Prąd ~1,6A dla 15V. Napięcie jest ~14,8V. Natomiast dla +150V prąd wynosi 30mA. Napięcie ~134V.





MystiQ Grzanie zależy od prądu podkładu. Jak ustawisz 100mA nie trzeba dawać radiatorów tak jak pisze w artykule. Ale ja bym polecał malutka blaszkę aluminiową.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sq5ebo]

Witam,

Czy jest jeszcze możliwość zakupu 1 kpl PCB stereo do tego wzmacniacza ? Może komuś został ...

Hej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andrev1991]

dzięki Mariusz za poprawienie:)



Nie wszyscy myślą wydajnie pisząc posty o 23 :P



Fota z wnętrza mojej hybrydy. Obecnie okiełznany bałagan w przewodach.



Wejdzie tam jeszcze włącznik i przekaźnik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszElektronik]

Dla tych którzy już wygrzewają swoją hybrydę polecam po 3..4 godzinach jeszcze raz ustawić dokładnie prąd podkładu. Bo np. jeśli mamy 300mA to po tych 3 godzinach prąd może się zwiększyć do 320mA. Tak jak to było u mnie.



W nowej wersji myślę, aby dodać stabilizację prądu podkładu :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

ogólnie ten wzmacniacz to jeden wielki peirdolnik,nie wiadomo o co chodzi,dobże że sie nie podjołem jego zbudowania bo bym nie dał rady:)za dużo zabawy w ustawienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszElektronik]

kuty Widzę, że jesteś początkującym. No cóż bywa i tak...



Żeby sobie nie poradzić z 3 nastawami napięć i to potencjometrami, to jest karygodne...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

narazie zrobię go w wersji orginalnej z audiotonu,o wiele łatwiejszy,i mniej kłopotliwy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

A tak na marginesie "Holdegron" ma w swojej owercie najnowszy wzmak H4 na bazie AVT2850,z małymi przeróbkami,ciekawe co on wykombinował?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andrev1991]

ale to na tranzystorach w całości pewnie jest. A tu masz klasę A :)

Zresztą to tylko kwestia gustu, a nie już tak zasobności portfela. Bo na lampkach można złożyć coś fajnego za wcale nie duże pieniądze. (w porównaniu do cen gotowych wzmacniaczy słuchawkowych na allegro)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszElektronik]

Co byście powiedzieli na temat tranzystorów:



- 2SK1119

- IRF830



Moglibyśmy, spokojnie wskoczyć na liniową część charakterystyki tych tranzystorów. Buz11 na liniową charakterystykę dopiero przy prądzie Id= około 5A. Może Wy macie inne tranzystory na oku ? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MystiQ]

Ja dopiero skończyłem dzisiaj etap lutowania rezystorów :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

MariuszElektronik, 20 Sie 2010, 20:45



Niezmiennie IRF610.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszElektronik]

No całkiem nie źle :) Jak określić dokładnie prąd Id?



Dla Ugs = 4V to będzie prąd Id = około 100mA...150mA

Dla Ugs = 5V to będzie prąd Id = około 200mA...300mA



Mogli by robić dokładniejsze te charakterystyki :)
