Pioro

Recommended Posts

Witam

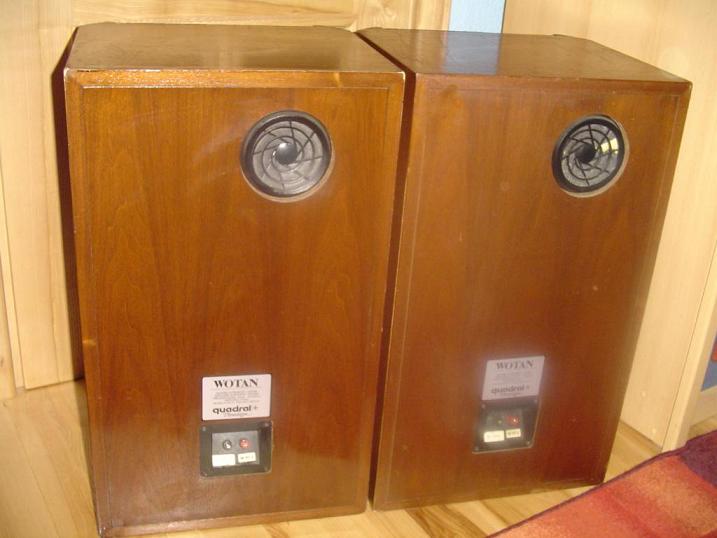

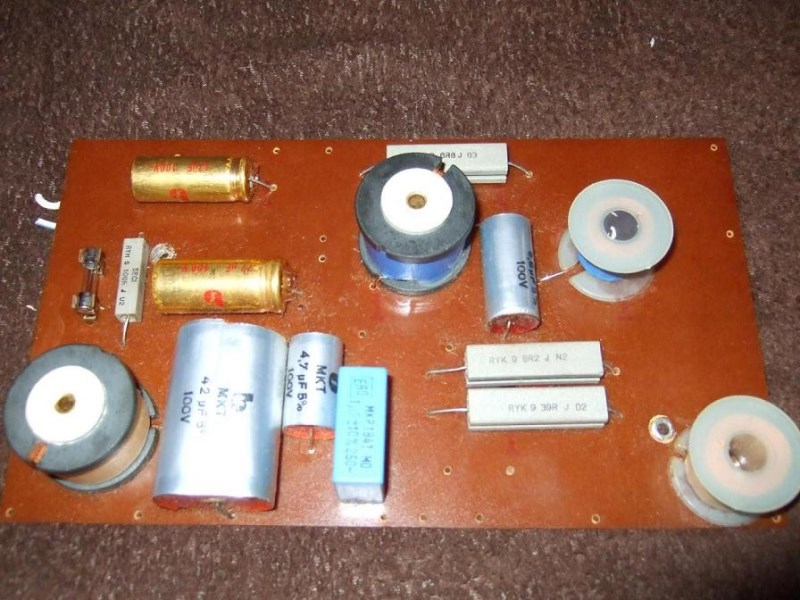

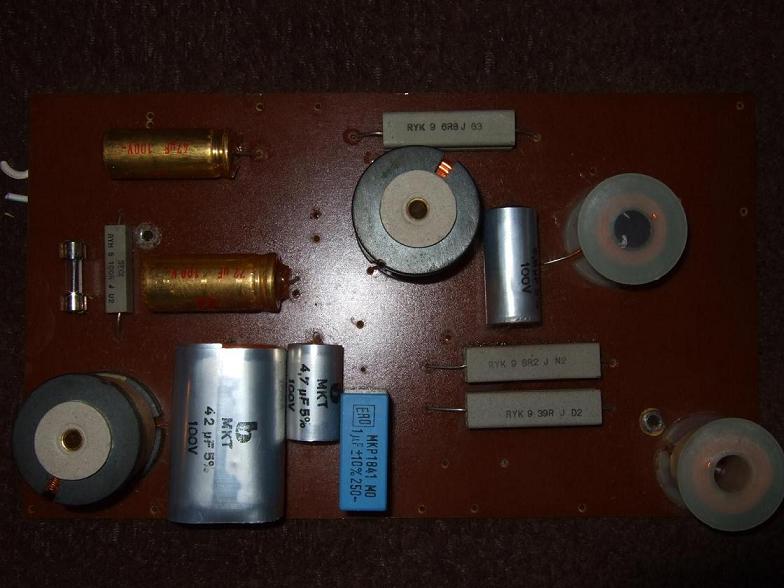

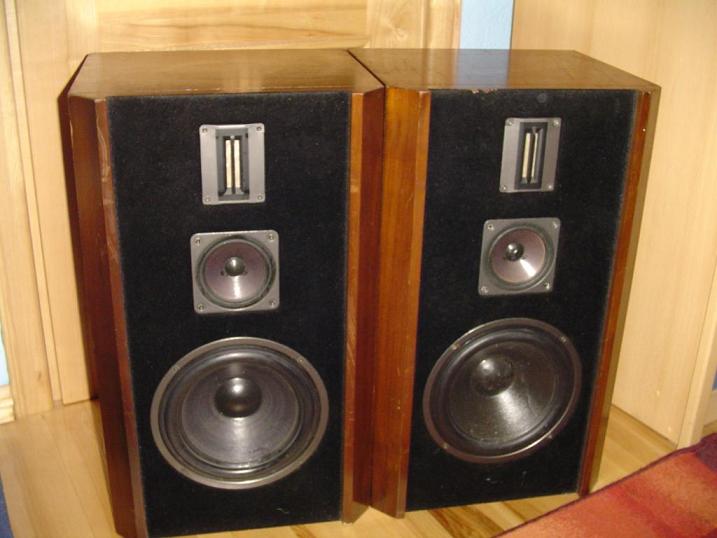

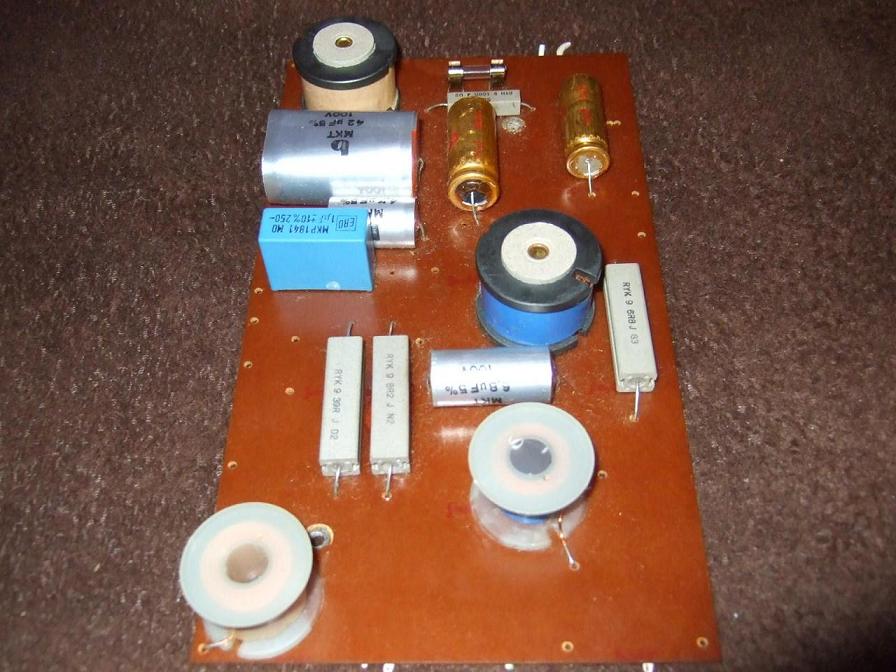

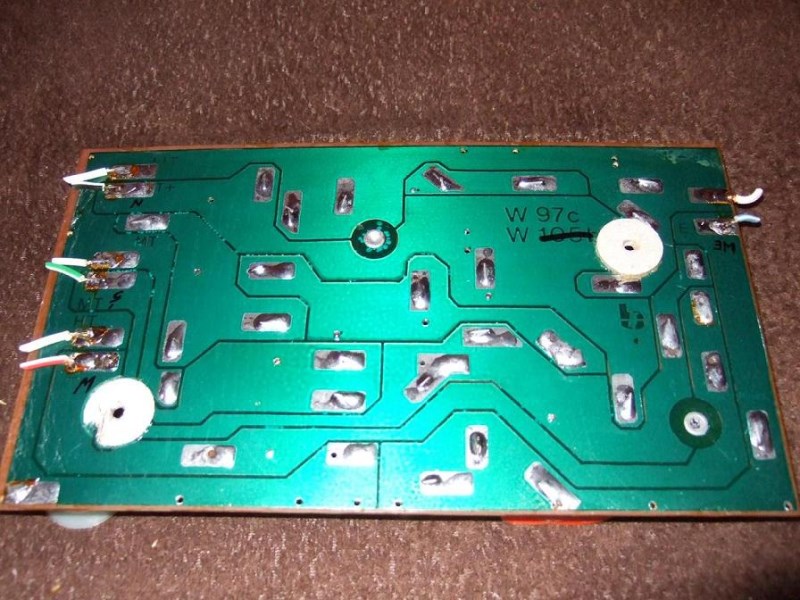

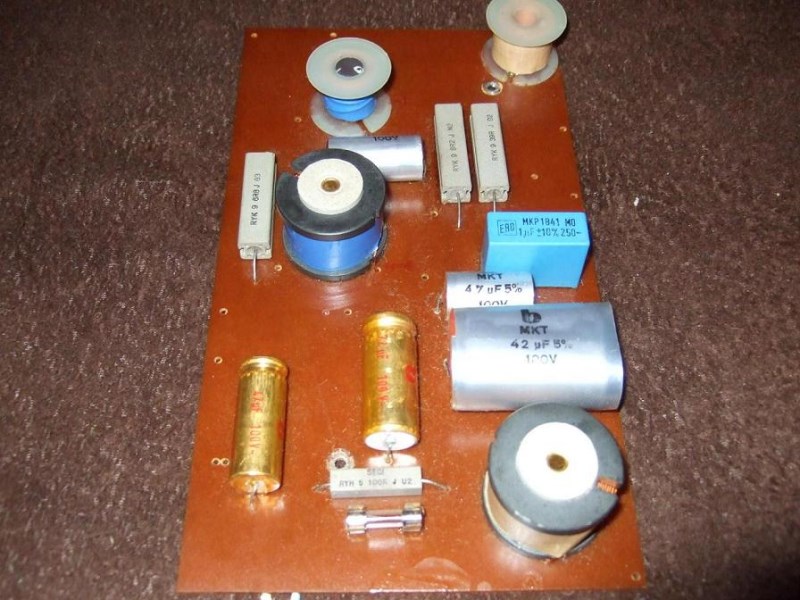

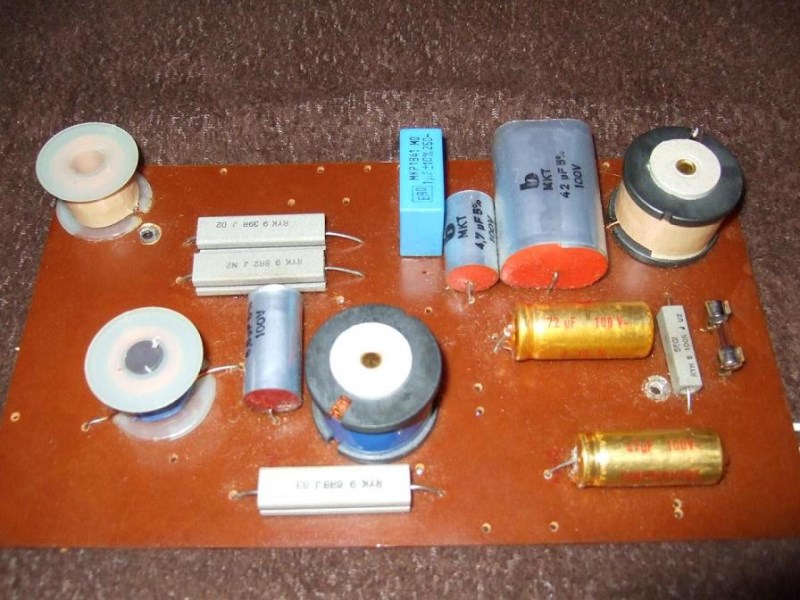

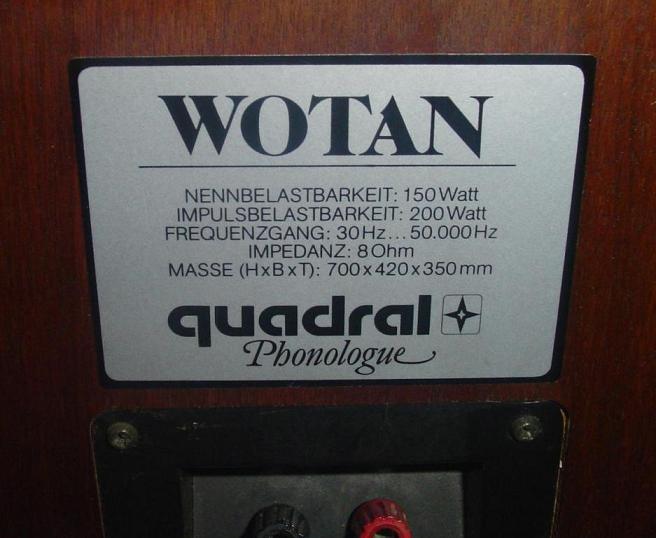

Posiadam kolumny Quadral Wotan MK I (trzeci model od góry zaraz po Titan i Vulcan), niestety jak się okazało w jednej z kolumn jest inna zwrotnica (z kolumn Canton LE600). Bardzo chciałbym wykonać dwie takie same zwrotnice na podstawie tej oryginalnej którą posiadam. Chciałbym poprosić o pomoc w dobraniu elementów do niej. Nie chodzi mi o parametry ponieważ znam je (oporniki, kondensatory są opisane a cewki – mam miernik indukcyjności). Część z cewek jest powietrznych, a część ma rdzenie. Zależy mi na tym by dobrać cewki możliwie najlepsze do tej konstrukcji gdyż identycznych zapewne nie kupię, a nie poruszam się zbyt biegle w ich rodzajach których trochę jest (polink, grelton). Proszę również o inne przemyślenia jeśli ktoś ma jakiś pomysł co do całości założenia. W załącznikach zdjęcia kolumn i zwrotnic (zachęcam do ściągnięcia spod linku są duże, wyraźne, czytelne ok 2MB)



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wieczorem podam wartości cewek po wylutowaniu ich ze zwrotnic (pomiary zostaną dokonane miernikiem Meterman 37XR).



Jeśli chodzi o zakup elementów chętnie bym dokonał ich we wspomnianych polink, grelton.

Dziękuję za zainteresowanie tematem i każdą próbę pomocy, pozdrawiam serdecznie

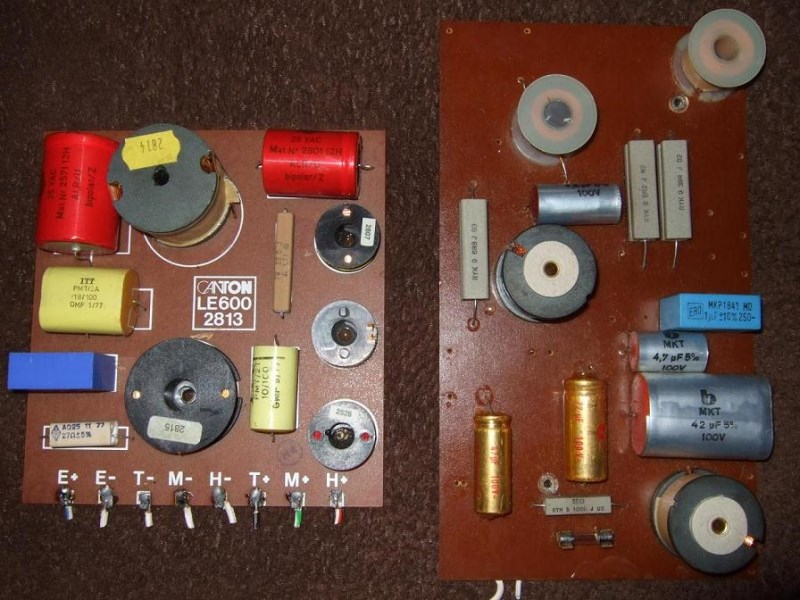

ps zwrotnica do canton raczej jest nie do wykorzystania więc jak ktoś potrzebuje....

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-10978-100002731 1265793429_thumb.jpg

post-10978-100002732 1265793429_thumb.jpg

post-10978-100002733 1265793429_thumb.jpg

post-10978-100002734 1265793429_thumb.jpg

post-10978-100002735 1265793429_thumb.jpg

post-10978-100002736 1265793429_thumb.jpg

post-10978-100002737 1265793429_thumb.jpg

post-10978-100002738 1265793429_thumb.jpg

post-10978-100002739 1265793429_thumb.jpg

post-10978-100002740 1265793429_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Musisz pomierzyć także rezystancje cewek. Później dobrać z oferty odpowiednie cewki. Tam gdzie są powietrzne, to powietrzne,a tam gdzie są rdzeniowe dobierz w ten sposób aby indukcyjność i rezystancja były zgodne z oryginałem. W sumie nieważne czy będą rdzeniowe czy powietrzne. Postaraj się także na podstawie oryginalnej płytki odtworzyć schemat tej zwrotnicy Quadrala. No później zrób dwie identyczne nowe zwrotnice. Myślę, że najlepiej wszystko kupić w Polinku. Możesz pokusić się o poszukanie lepszych kondensatorów i rezystorów, szczególnie w sekcji wysokotonowca.

Nie myśl - słuchaj.

Link to comment
Share on other sites

a więc oto pomiary cewek od największej do najmniejszej:

(do pomiaru rezystancji, niestety nie mam mili omomierza więc wartości bardzo przybliżone)

5,66mh R=0,9 drut 0,7mm

3,450mh R=0,6 drut 0,8mm

0,464mh R=0,3–0,4 drut 0,7mm

0,230mh R=0,4 drut 0,7mm



co do cewek chodzi mi o to czy może zastosować jakieś inne niż typowe powietrzne i tam gdzie mam rdzeń rdzeniowe, a może zrezygnować z rdzeniowych i zastosowac powietrzne lub na odwrót, czy po prostu zrobić klona jak leci (bo niepotrzebnie chce utrudniać :) ) – pewnie tak będzie najlepiej i jak sądzę będzie to najbliższe oryginałowi, w każdym razie proszę o słowo komentarza, pozdrawiam



ps tak głośnik rzeczywiście jest odrobinę inny ale tylko pod względem barwy jedna membrana troszeczkę jakby wypłowiała ale są identyczne, oryginalne no cóż to 1982r. :)

Link to comment
Share on other sites

W sekcji basowej zastosuj grubszy drut np. 1,2 mm. Z tymi cewkami problem jest taki, że rdzeniowe maja niższą rezystancję, prawdopodobnie nie dobierzesz powietrznej o zbliżonych parametrach. Postaraj się za wszelką cenę zrobić klona, unikaj kondów elektrolitów i zastosuj rezystory metalizowane zamiast ceramicznych. Może jeszcze zmień kable. Widzę tam jeszcze coś na wzór Varioventu. To ustrojstwo z tyłu obudowy, jest bardzo ważne by działało sprawnie. Strojenie obudowy jest od tego zależne. Jeżeli coś z tym jest nie tak to trzeba będzie poszukać sprawne.

Nie myśl - słuchaj.

Link to comment
Share on other sites

w poprzednim poście wartości rezystancji drutu jakie podałem są dość dużo zawyżone, wczoraj mierzyłem jeszcze raz i gdy dłużej mierze tym wartość jest mniejsza i bardziej dokładna... dlatego też dzisiaj, powtórzę mierzenie i postaram się podać możliwie jak najbardziej dokładne wartości i wtedy będzie można lepiej dobrać cewki, dziękuję za rade na pewno poszukam cewek z grubszego drutu i mam pytanie co do kondensatorów elektrolitycznych (w zwrotnicy mam dwa 47UF i 72UF 100V) zrezygnować z nich całkowicie na rzecz MKT czy kupić po prostu drugie (zdaję sobie sprawę żeby uzyskać 72UF będę musiał połączyć inne wartości równolegle więc będzie trzeba kupić ich troszkę myślę ok 3 by zastąpić jeden 72UF), rezystory tak jak najbardziej kupię metalizowane na szczęście nie są drogie :), a to ustrojstwo z tyłu hehe zdaję mi się że powinno działać ponieważ nie było ruszane ani nie wygląda źle poza tym że ktoś musiał zahaczyć jednym o coś może podczas przenoszenia ale raczej bez wpływu na działanie... dziękuję za rady pozdrawiam

Link to comment
Share on other sites

a więc tak zrobię...

dorzucam jeszcze schemat i proszę o potwierdzenie by zamiast dwóch elektrolitów które siedzą w oryginale dać MKT... i mogę zamawiać wszystkie elementy, dziękuje pozdrawiam



PS a czy wie ktoś może jak te kolumny powinny być wytłumione, bo teraz na każdej ze ścianek mam ok 3 może 4cm wełnę szklaną, mam nadzieje że to oryginał i jest dobrze?
