klon Accuphase P360 , P500 lub P700

[osimar]

To proste mistrzu. Złamiesz wiertło.

Nie złamałem ani wiertła, ani gwintownika. Robiłem ręcznie

[bendix101]

Nie złamałem ani wiertła, ani gwintownika. Robiłem ręcznie



Jak rozumiem trafiles na żebro z boku i wiertło się nie skrzywiło?

[osimar]

Jak rozumiem trafiles na żebro z boku i wiertło się nie skrzywiło?

Mam radiator z małymi przerwami między żebrami. Jak trafiałem, to nawet nie analizowałem. Na początku próbowałem jakoś trafić między żebra, ale nie mogłem ułożyć płytki z tranzystorami. Przestałem się tym przejmować, było jak w Totolotku

[barmanekm]

Ja wczoraj powierciłem na 7mm i pogwintowałem na 5mm. Wierciłem na stojaku z ogranicznikiem głebokości a gwintowałem ręcznie. Ale zamiast pokrętaka używałem wrzeciona wiertarki w stojaku. Zostało mi kilka otworów jeszcze, może skończe dzisiaj. Za późno się zabrałem wczoraj za to.



Wierciłem na 7mm, bo podstawa radiatora ma 8mm.

[freedi]

Szybka prośba(szczególnie do tych,którzy uruchomili końcówkę)-zamieśćcie poprawny spis kondensatorów(i jakie macie ich rodzaje u siebie) i diód oraz jakiego wstawiliście opampa.

Ja ciągle męczę się z moją francą i jestem coraz bardziej głupi,a czasu mam naprawdę mało i nie dam rady przewertować całego wątku.

Z góry serdeczne dzięki !

[osimar]

Szybka prośba(szczególnie do tych,którzy uruchomili końcówkę)-zamieśćcie poprawny spis kondensatorów(i jakie macie ich rodzaje u siebie) i diód oraz jakiego wstawiliście opampa.

Ja ciągle męczę się z moją francą i jestem coraz bardziej głupi,a czasu mam naprawdę mało i nie dam rady przewertować całego wątku.

Z góry serdeczne dzięki !

Jedyne co znalazłem



wpis jjp



REZYSTORY:

WART. szt.

R1-R4,R5-R8 0.22/5w 8

R10-R13,R17-R20 1.1k 8

R14,R15 25k 2

R16 47/1w 1

R9,R21 2,2 2

R22,R23 15k 2

R24,R27,R31 2,2k 3

R25,R29 5,6k/1w 2

R26,R30,R32,R42,R43 100 5

R28 3,7k 1

R33,R41 1k 2

R34,R40,R47 470 3

R35,R39 36k 2

R36,R38 3k 2

R37 160 1

R44 4,7 1

R45 100k 1

R46 27k 1

razem 47

KONDENSATORY:

wart. szt.

C1,C3,C5,C7 470/100 4

C2,C6,C11,C14 220/100 4

C12,C13 33/16 2

C4,C8 10/100 2

C9,C10 10/16 2

C16 1/100 1

C26 22n 1

C21-C23 10n 3

C24,C25 6,8n 2

C15 560p 1

C17,C19 470p/100 2

C18,C20 470p 2

razem 26

PÓŁPRZEWODNIKI:

diody: szt.

D1, D2 1N4004 org. S5277G 2

D9,D10 HZ15 org. HZ153L 2

D3-8,D11,D12 1N4148 org. 1SS81 8

razem 12

Mostek S1VB60 1

tran. szt.

Q10,Q11,Q14 2SC3902 3

Q9,Q12,Q15 2SA1507 3

Q13 2SC3420 1

Q16 2SA1145 1

Q17,Q19 2SC2705 2

Q18 2SC3478 1

Q20,Q21 2SA1376 2

Q22 2SC3668 1

Q23 2SA1428 1

Q1-Q4 2SC2837 4

Q5-Q8 2SA1186 4

razem 23

INNE

szt.

BIAS 50om 1

U1 4558 1





I uwaga Tomka





WITAM WSZYSTKICH BARDZO WAŻNA UWAGA W OPISIE KTÓRY KAŻDY DOSTAŁ JEST POWAŻNY BŁĄD!!!!!!!!!!!!

Q15-2SA1507 ŹLE!!!!!

Q14-2SC3902 ŹLE!!!!!!

Q19-2SC2705 ŹLE!!!!!!



PRAWIDŁOWO

Q15-2SC3902

Q14-2SA1507

Q19-2SC3478

WIDOCZNIE PRZY PROJEKTOWANIU ŹLE WPISAŁEM.



Poza tym kolejne uwagi:



C15 - 56pF

C17 i C19 470pF polipop

C21 ceramic 1nF

[freedi]

Dzięki-ale raczej nic to nie zmieni w moim przypadku,a co ciekawe ja w spisie od Tomka mam poprawne tranzystory,zmieniłem również po jego uwagach kondensatory i dalej lipa,także przyczyną nie są złe wartości,zmierzyłem po kolei nawet każdy rezystor...nic-walczę dalej.

[barmanekm]

Sprawdź, czy jakaś śruba lub jakieś dwa elementy się nie zwierają. Ja miałem ten problem w jednym miejscu. W ogóle posprawdzaj multimetrem wszystko, czy nie masz gdzieś zwarcia.

[freedi]

No to powalczyłem.

Chyba ze zmęczenia zwarłem miernikiem któryś sterujący i stopiło Q23 i diodę obok i pewnie coś jeszcze(ale wtedy tego nie sprawdziłem)-divery jednak ocalały i mocy też...Wlutowałem nowe,oczyściłem płyteczkę i ...trach poszedł Q24,R16 przepalony w pół i ch.j wie co jeszcze,bo nie chcę mi się na razie do tego podchodzić?Ale przynajmniej było trochę fajerwerków.

przy okazji-Michał jaki jest koszt przesyłki z bdent.com?i czysą jakiś myki w zakupach u nich o których nie napisali?

[barmanekm]

Koszt to w zależności od masy przesyłki, ale najmniej to coś 14$ (USPS Priority Small Box) i ok 25$ to samo, ale registered (zawiera chyba ubezpieczenie, coś jakby polecony). Z tym, że to wszystko wtedy musisz załatwić telefonicznie, bo na stronie można wybrać tylko kuriera. I tam już koszt jest dużo większy.

[freedi]

Coś dziwnie cicho w temacie...czyżby wszyscy zasłuchani byli w swoje klony?

Ja się chyba nie doczekam,pierwsza płytka nadaje się już tylko do kosza,parę wylutowań plus dwa strzały i sprawa załatwiona.

Złożyłem drugą(na zas rezy 10W i żarówki,zwarte masy wej i wyj)...i bias 0,0mV-nie ma możliwości ustawienia,ponadto brak spadku na D3,4,7,8...

I zauważyłem,że przy dotknięciu wej odizolowanym śrubokrętem(jakiś tam potencjał) bias wskakuje na ok 20mV ale też bez możliwości regulacji.

Powoli kończą mi się pomysły i cierpliwość,w czym problem,przy pierwszej płytce miałem tą samą sytuację.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

Coś dziwnie cicho w temacie...czyżby wszyscy zasłuchani byli w swoje klony?

Ja się chyba nie doczekam,pierwsza płytka nadaje się już tylko do kosza,parę wylutowań plus dwa strzały i sprawa załatwiona.

Złożyłem drugą(na zas rezy 10W i żarówki,zwarte masy wej i wyj)...i bias 0,0mV-nie ma możliwości ustawienia,ponadto brak spadku na D3,4,7,8...

I zauważyłem,że przy dotknięciu wej odizolowanym śrubokrętem(jakiś tam potencjał) bias wskakuje na ok 20mV ale też bez możliwości regulacji.

Powoli kończą mi się pomysły i cierpliwość,w czym problem,przy pierwszej płytce miałem tą samą sytuację.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Na zdjęciu nie wszystko widać. Masz połączone masy 52v i 60V?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[freedi]

Nie rozumiem pytania .Na prawdę !

[osimar]

Nie rozumiem pytania .Na prawdę !

Masy, czyli 0 napięć +-52 i +-60 muszą być połączone. Inaczej podajesz na trany sterujące napięcia +-60 (x1,4) bez zera. Na płytce wzmaka masz tylko wejście na + i -, zero z zasilacza. Masy tych napięć łączysz na trafie. Tak też pisał Tomek

[freedi]

Ok.Zrozumiałem.Tak,mam je razem zwarte-zasilacz jest jak najbardziej poprawny,myślę,że problem tkwi w jakimś niepoprawnym elemencie,elementach...Diody D1,2 wg spisu to prostownicze 1n4004(s5277G) ja mam BAV21 impulsowe.Można je zamieniać ale czy zawsze?

[boguwoj]

Hej.Nie uczestniczący w projekcie mieliśmy się nie odzywać,ale zlituję się nat Tobą Fredi.Zdjecie fakt nie jest dokładne jeśli chodzi o szczegóły w plątaninie kabli,ale widzę że masz po prostu nie zasilony wzmacniacz.Tak tak nie podłączyłeś zasilania.Masę zasilacza,tam gdzie jest przylutowana do jego obudowy pasowało by połączyć z masą końcówki GND i zagra.Zagra pod warunkiem że tam na tej masie zasilacza znajdą się dwa środkowe odczepy tzw zera obydwu uzwojeń trafka.Pozdr.

[freedi]

Nie wiem co mam powiedzieć...może podziękuję za chęć pomocy.

I może moja wiedza i doświadczenie jest znikome w porównaniu z niektórymi z Was ale aż takim dyletantem to na szczęście nie jestem.

Bugowoj uważasz,że nie potrafię zmierzyć napięcia?...

Ok.bez zbytecznego sarkazmu i polemiki.

Czuję,że pozostanę sam z problemem uruchomienia.

Pozdrawiam.

[bendix101]

Ok.Zrozumiałem.Tak,mam je razem zwarte-zasilacz jest jak najbardziej poprawny,myślę,że problem tkwi w jakimś niepoprawnym elemencie,elementach...Diody D1,2 wg spisu to prostownicze 1n4004(s5277G) ja mam BAV21 impulsowe.Można je zamieniać ale czy zawsze?



Diody prostownicze służą tylko i wylacznie go tego aby dzialal w przypadku braku wyzszego napiecia. Nie wiem czemu ale trudno się uruchamia ta końcówka mocy.



Diody prostownicze służą tylko i wylacznie go tego aby dzialal w przypadku braku wyzszego napiecia. Nie wiem czemu ale trudno się uruchamia ta końcówka mocy.



Wydrukuj moj schemat i pomierz napiecia, francuzikowi sie udalo odpalic. Mar_70 do zamiescil. Jest na 74 stronie forum.



Diody prostownicze służą tylko i wylacznie go tego aby dzialal w przypadku braku wyzszego napiecia. Nie wiem czemu ale trudno się uruchamia ta końcówka mocy.







Wydrukuj moj schemat i pomierz napiecia, francuzikowi sie udalo odpalic. Mar_70 go zamiescil. Jest na 74 stronie forum.

[osimar]

Hej.Nie uczestniczący w projekcie mieliśmy się nie odzywać,ale zlituję się nat Tobą Fredi.Zdjecie fakt nie jest dokładne jeśli chodzi o szczegóły w plątaninie kabli,ale widzę że masz po prostu nie zasilony wzmacniacz.Tak tak nie podłączyłeś zasilania.Masę zasilacza,tam gdzie jest przylutowana do jego obudowy pasowało by połączyć z masą końcówki GND i zagra.Zagra pod warunkiem że tam na tej masie zasilacza znajdą się dwa środkowe odczepy tzw zera obydwu uzwojeń trafka.Pozdr.

Nie wiem dlaczego nieuczestniczący nie mieli się odzywać. Każda pomoc jest wskazana.

W pierwszym momencie też tak pomyślałem, ale faktycznie ta masa jest podana. Jeden wolny zacisk, to wyjście na głośniki. A ten czarny przewód który leci do masy wejścia (zwiera kondensator) jest w tym samym złączu co masa zasilacza, a w zasadzie zasilaczy.



Aczkolowiek cały czas wydaje mi się, że to musi być jakiś problem z masami.

Tak głośno myślę. Może te rezystory odpiąć? Nic się nie pali, więc nie powinno się spalić. Może za bardzo obniżają napięcie. Ktoś pisał, że para wejściowa ma punkt pracy ustawiony na samym początku. Może jest przytkana?



Wiem, to już szukanie diury w całym, ale.....

[boguwoj]

Ja odpaliłem od pierwszego podłączenia.Konfigurowałem we wszystkich miejscach różne zamienniki półprzewodnikowe lepsze i gorsze parametrycznie,to samo kondensatory-zawsze działa normalnie.Płytkę sam robiłem.Jeśli Cię czymś uraziłem to przepraszam.Może nie połapałem tematu z tego zdjęcia-pewnie tak.Twoje sterujące tranzystory są orginalne czy zamienniki?Pamiętam jak Tomek uruchamiał na zamiennikach i miał zamienione na krzyż nóżki bazy i emitera,bo zamienniki miały inaczej wyprowadzenia.To może się tyczyć również innych tranzystorów.Mierzyłeś każdy opornik omomierzem przed wlutowaniem w płykę?Tu też mogą tkwić błędy.Dobrze mówi osimar-puscić to napięcie bez żarówek i rezystorów.Pomierzyć czy jest zero Volt na wyjściu końcówki,założyć potencjometr na wejściu ściszyć go prawie do zera podłączyć synał do tego potencjometra i użyć jakiegoś starego głośnika i próbować delikatnie pogłaśniać.Pozdrawiam.

[tomek0104]

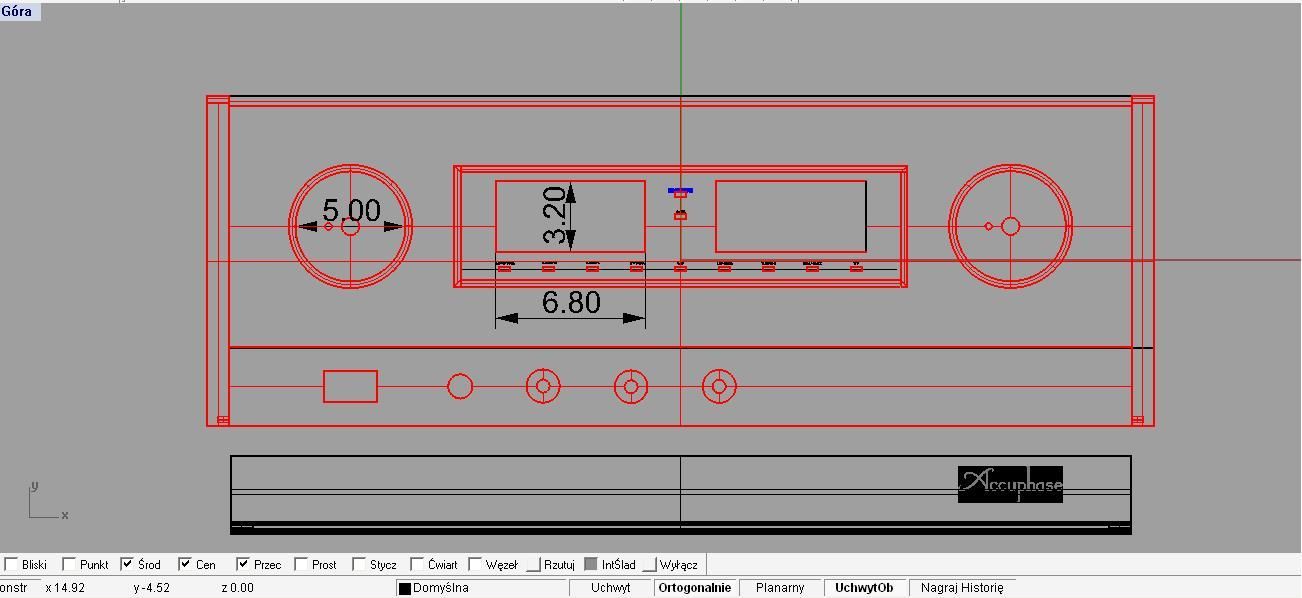

Zrobiłem panel do accu ale nie mogę znaleźć firmy co mi go zrobi Wym 150mm wys 430mm szer 20mm grub.Może kogoś znacie co to zrobi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

Ja odpaliłem od pierwszego podłączenia.Konfigurowałem we wszystkich miejscach różne zamienniki półprzewodnikowe lepsze i gorsze parametrycznie,to samo kondensatory-zawsze działa normalnie.Płytkę sam robiłem.Jeśli Cię czymś uraziłem to przepraszam.Może nie połapałem tematu z tego zdjęcia-pewnie tak.Twoje sterujące tranzystory są orginalne czy zamienniki?Pamiętam jak Tomek uruchamiał na zamiennikach i miał zamienione na krzyż nóżki bazy i emitera,bo zamienniki miały inaczej wyprowadzenia.To może się tyczyć również innych tranzystorów.Mierzyłeś każdy opornik omomierzem przed wlutowaniem w płykę?Tu też mogą tkwić błędy.Dobrze mówi osimar-puscić to napięcie bez żarówek i rezystorów.Pomierzyć czy jest zero Volt na wyjściu końcówki,założyć potencjometr na wejściu ściszyć go prawie do zera podłączyć synał do tego potencjometra i użyć jakiegoś starego głośnika i próbować delikatnie pogłaśniać.Pozdrawiam.

Freedi ma wszystkie oryginalne trany. Brał udział we wszystkich zamówieniach grupowych. Diody kupowaliśmy niezależnie.



A pytanie z innej beczki. Trany sterujące są izolowane (plastik). Po cholerę wszyscy dają podkładki?

[barmanekm]

tomek, a mógłbyś podać wymiary? Chodzi o to czy będą do tego ogólnie dostępne gałki (np. z partsconnexion, lub z Chin). To samo odnośnie VUmetrów. Pewnie jak się znajdzie z 10 chętnych na panel, to z wykonaniem problemu nie będzie.



Coś dziwnie cicho w temacie...czyżby wszyscy zasłuchani byli w swoje klony?

Ja się chyba nie doczekam,pierwsza płytka nadaje się już tylko do kosza,parę wylutowań plus dwa strzały i sprawa załatwiona.

Złożyłem drugą(na zas rezy 10W i żarówki,zwarte masy wej i wyj)...i bias 0,0mV-nie ma możliwości ustawienia,ponadto brak spadku na D3,4,7,8...

I zauważyłem,że przy dotknięciu wej odizolowanym śrubokrętem(jakiś tam potencjał) bias wskakuje na ok 20mV ale też bez możliwości regulacji.

Powoli kończą mi się pomysły i cierpliwość,w czym problem,przy pierwszej płytce miałem tą samą sytuację.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jakie masz te żarówki (moc, napięcie) i rezy. Sprawdziłeś czy nie masz żadnych zwarc do masy? Np. pod spodem płytki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[freedi]

Jak już pisałem zasilanie jest jak najbardziej prawidłowe-tego jednego jestem pewien.

Wywaliłem te rezystory i zostały tylko żarówki-100W i niestety zaświeciły się leciutko,trzymałem tylko 2-3 sek,bo mam dość już zapachu smażonego krzemu.

Co radzicie?Może przytrzymać dłużej,aż układ się ustabilizuje?

[tomek0104]

Panel jest wykonany po gałki 50mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

Jak już pisałem zasilanie jest jak najbardziej prawidłowe-tego jednego jestem pewien.

Wywaliłem te rezystory i zostały tylko żarówki-100W i niestety zaświeciły się leciutko,trzymałem tylko 2-3 sek,bo mam dość już zapachu smażonego krzemu.

Co radzicie?Może przytrzymać dłużej,aż układ się ustabilizuje?

do 3 sek układ powinien się ustabilizować. Sprawdź, czy nie masz gdzieś zwarcia.

[barmanekm]

Jak już pisałem zasilanie jest jak najbardziej prawidłowe-tego jednego jestem pewien.

Wywaliłem te rezystory i zostały tylko żarówki-100W i niestety zaświeciły się leciutko,trzymałem tylko 2-3 sek,bo mam dość już zapachu smażonego krzemu.

Co radzicie?Może przytrzymać dłużej,aż układ się ustabilizuje?

Zarowki 24v?



Sprawdz na zwarcie wejscia obydwu zasilan.

[freedi]

Żarówy są na 230V-przeglądam właśnie spód płytki i mam parę podejrzanych elementów?prowadzeń?

[barmanekm]

A ilu watowa? Może być zbyt duży spadek napięcia. Lepiej szeregowo 2 lub 3 24V

[bendix101]

Żarówy są na 230V-przeglądam właśnie spód płytki i mam parę podejrzanych elementów?prowadzeń?



Zwarles mase? W sensie kondensator chyba 22nF?
