klon Accuphase P360 , P500 lub P700

[osimar]

Zwarles mase? W sensie kondensator chyba 22nF?

Ma zwartą masę wyjścia z masą wejścia. To załatwia sprawę

[bendix101]

Ma zwartą masę wyjścia z masą wejścia. To załatwia sprawę



Pytanie czy Fredi zwarł.

[freedi]

Spokojnie-zwarłem i bezpośrednio wej z wyj a teraz zwierając C26(na jedno wychodzi).

Miałem uszkodzony Q13(nie wiem dlaczego,bo mieszałem nimi przy tych 2 płytkach-ten teraz jest ok.) i dalej bias ok.25mV na wyj od "-" iluśtam do ponad 0,5V stałego!...żarówy żarzą się ale na szczęście nic nie wybuchło.

Powoli zaczynam wątpić,że to odpalę...

[osimar]

Spokojnie-zwarłem i bezpośrednio wej z wyj a teraz zwierając C26(na jedno wychodzi).

Miałem uszkodzony Q13(nie wiem dlaczego,bo mieszałem nimi przy tych 2 płytkach-ten teraz jest ok.) i dalej bias ok.25mV na wyj od "-" iluśtam do ponad 0,5V stałego!...żarówy żarzą się ale na szczęście nic nie wybuchło.

Powoli zaczynam wątpić,że to odpalę...

Nie załamuj się coś z tego wyjdzie.

Pomierz napięcia tak jak na rysunku mar_70. Może to coś wyjaśni.



Jak zwarłeś C26, to odpiąłeś ten przewód od wy do we? Bo może tutaj masz pętlę i się wzbudza?

[freedi]

Nie załamuję ,tylko wkur..ia mnie niewiedza,już wolałbym żeby coś się zapaliło ,wtedy przynajmniej wiadomo co jest uwalone.Spróbuję z rys Marka,mam go wydrukowanego,ale muszę poprawić bo z tego skanu jest mało czytelny...

No i mam tylko sobotę i niedzielę na zabawę z tym wszystkim,a poza tym i inne obowiązki,także może to trochę potrwać

Teraz jest zwarty tylko C26.

[bendix101]

Nie załamuję ,tylko wkur..ia mnie niewiedza,już wolałbym żeby coś się zapaliło ,wtedy przynajmniej wiadomo co jest uwalone.Spróbuję z rys Marka,mam go wydrukowanego,ale muszę poprawić bo z tego skanu jest mało czytelny...

No i mam tylko sobotę i niedzielę na zabawę z tym wszystkim,a poza tym i inne obowiązki,także może to trochę potrwać

Teraz jest zwarty tylko C26.



Napisz do mnie jutro. bendix101"wiesz co"wp.pl Wysle Ci dobrego skana. Już wyjmuje kartkę z szuflady.

[minek6]

Sorry ze poza tematem: Nie ma ktoś do sprzedania tranów do preampa chodzi o 2sa991/2sc1844 2sa872/2sc1775 po 2 sztuki z kazdego.

[freedi]

Sprawdziłem dosłownie wszystko i elementy są sprawne(swoją drogą te Beyshlangi wiernie trzymają się tolerancji)...mam pewne wątpliwości co do Q13-2sc3420-poza układem jest ok.jednak po wlutowaniu pokazuje dziwne wartości.Prośba do tych,którzy zmontowali-zmierzcie na nie zasilonym układzie przejścia na nim:

E-B,C-B,C-E.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sees]

Witajcie!

Ma może ktoś komplet pcb końcówek mocy i przedwzmacniacza e-406?

[osimar]

Sprawdziłem dosłownie wszystko i elementy są sprawne(swoją drogą te Beyshlangi wiernie trzymają się tolerancji)...mam pewne wątpliwości co do Q13-2sc3420-poza układem jest ok.jednak po wlutowaniu pokazuje dziwne wartości.Prośba do tych,którzy zmontowali-zmierzcie na nie zasilonym układzie przejścia na nim:

E-B,C-B,C-E.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jutro Ci podam, bo płytki mam w domu, miernik gdzie indziej:(

Takie zamieszanie związane z wkładaniem tych pierdół do pudła

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

Jutro Ci podam, bo płytki mam w domu, miernik gdzie indziej:(

Takie zamieszanie związane z wkładaniem tych pierdół do pudła

Sorki za zamieszanie, ale nie mam wlutowanych do płytek sterujących i mocy. Czy ktoś inny mógłby zmierzyć?

[barmanekm]

Ale co potrzebujesz rezystancje?

[osimar]

Ale co potrzebujesz rezystancje?

Ja zrozumiałem, że chodzi o rezystancję. Chodziło o polutowane płytki, a nie o działające

[freedi]

Tak,dokładnie chodzi o rezystancję między E-B,C-B,C-E wlutowanego(bez napięcia) 2sc3420,bo dziwnie to wygląda bez zasilania jak i w układzie pod napięciem...Nie mogę dokonać dokładniejszych pomiarów,bo żarówki świecą się na ok 25% a nie mam drugiego takiego drivera.

[mar_70]

prosze bardzo

E-B - 61 ohm

C-B - 161 ohm\

C-E - 220 ohm



pzdr

[barmanekm]

Na jednej o końcówce mam:



EB - 31 ohm

CB - 100 ohm

CE - 130 ohm



Czyli OK.



a na drugiej....



EB - 31 ohm

CB - 536 ohm

CE - 707 ohm



Czyli jakaś kupa.... teraz nie wiem którą odpalałem bo wyglądają niemal identycznie i obie są odłączone.

Ale trochę się zdziwiłem....



Dzięki freedi. Okazało się, że na jednej z końcówek mam rez 680R zamiast 100R. Pewnie bym ją zjarał....

[freedi]

Nie ma za co...U mnie opory są ok.Przy pierwszej końcówce po zwarciu drivera strzelił ten 3W 47ohm !

I niestety uwalony jest Q13 i nie wiem dlaczego(pewnie poszły przy odpalaniu na pierwszej płytce)...Zamówiłem właśnie jakieś badziewia z North i sprawdzę czy padają na tej PCB-jeśli tak to jest jakiś niewidoczny defekt na ściechach,bo innego wytłumaczenia nie znajduję.

[bendix101]

Nie ma za co...U mnie opory są ok.Przy pierwszej końcówce po zwarciu drivera strzelił ten 3W 47ohm !

I niestety uwalony jest Q13 i nie wiem dlaczego(pewnie poszły przy odpalaniu na pierwszej płytce)...Zamówiłem właśnie jakieś badziewia z North i sprawdzę czy padają na tej PCB-jeśli tak to jest jakiś niewidoczny defekt na ściechach,bo innego wytłumaczenia nie znajduję.



Fredi - sprawdz napiecia na rezystorach (na ich koncach) w/g mojego schematu który wrzucił Mar_70 sa pomiedzy kreskami dorysowanymi. To jest sedno sprawy. Jak masz ten schemat nieczytelny to napisz. Wezme oryginal i zeskanuje.

[freedi]

Dzięki-będę czytał z monitora:).Czekam na tranzystor(y) i pomierzę-chyba jedyne co mi pozostało.

A tak przy okazji-czyje to???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Dzięki-będę czytał z monitora:).Czekam na tranzystor(y) i pomierzę-chyba jedyne co mi pozostało.

A tak przy okazji-czyje to???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jednego z tych co zrobił 305V ;-))))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

Jakoś cicho. Może dla zachęty:)

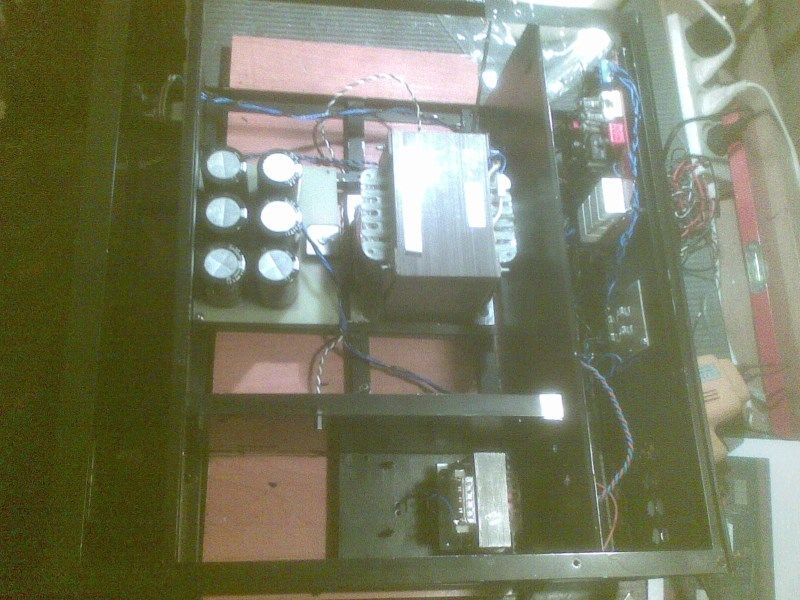

Wstawiam zdjęcia mojej walki z wiatrakami.Chasis, płytka softstartu i usilne próby okablowania zasilania. Przepraszam za jakość zdjęć, ale komórką. Kiedyś w końcu wezmę aparat:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mar_70]

blisko coraz blizej :)

pcb softstartu i zab. juz zamontowana w obudowie - a gdzie koncowki ?



pzdr

[osimar]

blisko coraz blizej :)

pcb softstartu i zab. juz zamontowana w obudowie - a gdzie koncowki ?



pzdr

Ja bym powiedział daleko, oj daleko:(

Końcówki jak sama nazwa wskazuje na końcu:)

Odpalam po kolei. Jak okabluję to - sofstart i zasilacze, potem selektor na przekaźnikach, pre, barwa i ........no właśnie. Walka z końcówką. Na deser:)

[mar_70]

dobra rada - pre, barwe czy selektor zostaw sobie na deser - zajmij sie koncowkami :)



pzdr

[barmanekm]

Odpaliłem ostatnio drugą końcowkę. Mam taką uwagę, może Ci się freedi przyda. Moim zdaniem w nienajlepszy sposób rozwiązana jest regulacja prądu spoczynkowego - jest ZBYT CZUŁA. Dobrze, że ktoś napisał by ustawić początkowo potencjometr na 34ohmy, bo inaczej męczyłbym się tak jak freedi. Wystarczy kilka ohm nie w tą stronę i bias "leci w kosmos" a wzmak zaczyna żreć prąd jakby miał się zjarać. Całej regulacji w moim przypadku dokonuje się w obrębie ok. 33-36ohmów, później zaczynają się dziwne rzeczy. Boje się mierzyć jakie i kręcić potkiem dalej aby nie pożegnać się z tranami. Czy ktoś z uruchamiających zbadał ten temat lub zauważył podobne zachowanie? Z ciekawości aż zmierzę pierwszą, która odpaliła praktycznie od kopa....



O dźwięku wiele nie powiem na razie, bo odpalałem z Nichiconem na wejściu, z pasywnym potkiem 100K! (tylko taki miałe, więc pewnie ciął ostro) lub z regulacją programową na kompie. Grać zacznę jak się uporam z obudową i resztą szajsu.



Panowie, macie jakieś porady, odnośnie montowania radiatorów w paczce? Ew. skąd braliście różnego rodzaju blachy aby wpakować to do pudła i do tego przykręcać zasilacz, trafa etc. Jakieś pomysły.



kogutaudio - jakie wymiary ma ta Twoja skrzyneczka?



PS. Moje trafo z toroidy.pl potrafi nieco zabuczeć, przy większym prądzie :-/ Tzn praktycznie go nie słychać ale jak zbliżę się tak na kilkanascie cm, to słychać że pracuje...

[barmanekm]

Po dłuższej pracy bias ustabilizował mi się na 5.0mV przy około 32.6 ohm. W drugiej końcówce prawie to samo.

[barmanekm]

Panel jest wykonany po gałki 50mm



No Panowie, pora by się zająć faktycznie tym front panelem. Zależy ile będzie chętnych, bo ceny będą drastycznie spadać przy większej ilości (maszyny są ustawiane tylko raz).

Jeżeli zbierzemy kilka osób, to również by trezba było wspólnie kupować gałki (fajne są w partsconnexion albo u Chinoli) i VU metry.

Jeżeli nie będzie chętnych, to chyba zostane przy samej końcówce i uproszczonej obudowie, a pre zrobię oddzielnie. Jeżeli będą chętnina ten panel, mogę również się podjąć zaprojektownia

płytek pot potek głośności, selektor i system przekaźników na podstawie E-305, tak aby fajnie to wszystko działało. Także, dla tych co mają barwę.



Jakby co to projekt Tomka jest fajny, trzeba by tylko wyszukać VU Metry i gałeczki. Chociaż jak bym go chyba nieco uprościł, o niezamykany front - będzie łatwiej. Coś jak w Luxmanach.



Może zrobimy bardzo wstępną listę zainteresowanych panelem - nie musi być koniecznie tylko do Accu - można go przecież użyc w integrach w ogóle.



ZAINTERESOWANI

==============

-barmnekm



@freedi

Zrób dokładniejsze zdjęcia swojego podłączenia i narysuj - tak bardzo schematycznie jak to wszystko łączysz. Może ktos z nas będzie mógł Ci wtedy jakoś pomóc.

[omirp]

Może zrobimy bardzo wstępną listę zainteresowanych panelem - nie musi być koniecznie tylko do Accu - można go przecież użyc w integrach w ogóle.



ZAINTERESOWANI

==============

-barmnekm

-omirp

[freedi]

Co do panela-czy mówimy o gotowym panelu czy też o customizacji tych,które niektórzy z nas posiadają?



Jeszcze raz wielkie dzięki za pomoc podczas moich nieudolnych prób odpalenia...wszelkie Wasze rady są jak najbardziej wskazane...ale nie będę rysował jak to podłączyłem,bo walnąłem takiego babola,że aż śmiać mi się chce !Zresztą można się dopatrzeć na zdjęciu,które wcześniej wrzuciłem...

Jak w końcu odpalę,to powiem co zrobiłem-nasuwa mi się jedna myśl,że Accu jest jednak idiotoodpornym układem !

[barmanekm]

A ja jestem głupi miałem wszystko ładnie i zabrałem się za mierzenie. Chciałem wyrównać biasy i takie tam. Zwarłem chyba +52V z czymś, pewnie z masą i trach! Ale wygląda, że nie zjarałem nic, oprócz 2SC3902, tego w gałęzi zasilania +60V. Nieco dziwne... a może to ten tran poszedł i stąd to zwarcie... mam nadzieję, że nic innego nie zwaliłem...
