Najprostszy bardzo szerokopasmowy przedwzmacniacz


Guest Cadam

Recommended Posts

Guest cadam

(Konto usunięte)

Chciałbym zbudować bardzo prosty na jednym tranzystorze lub kostce przedwzmacniacz i jednocześnie filtr górnoprzepustowy dla szumu elektromagnetycznego w eterze, jako przystawka do oscyloskopu. interesuje mnie zakres od 10kHz do gigaherca.

Taka kostka się nada? http://sklep.avt.com.pl/p/pl/485876/uklad+scalony+wzmacniacz+mmic-+soic4-+0-05-5ghz.html

Co byście proponowali?

Link to comment
Share on other sites

Dobrze wybrałeś.

Jeśli do GHz to oczywiście SMD (Rbias, Cblok) i odpowiednio zaprojektowany druk (Pewnie jakiś ekranik).

Ciekaw jestem czy na wejściu zastosujesz jakiś dipol czy zwojnicę? Ciekawa rzecz, zaintrygowałeś mnie.

Daj znać o jakichś doświadczeniach.

Link to comment
Share on other sites

Guest cadam

(Konto usunięte)

Na układach wysokiej częstotliwości całkowicie się nie znam. To będzie mój pierwszy eksperyment z tego typu układem. Dam znać co z tego wyjdzie.

Link to comment
Share on other sites

  • 2 weeks later...
Guest cadam

(Konto usunięte)

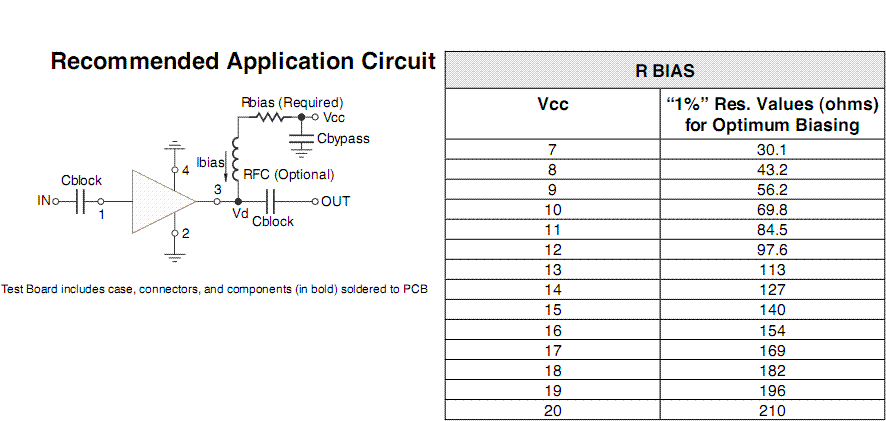

Na rysunku zalecana aplikacja wzmacniacza. Czy ktoś mógłby podpowiedzieć jakiej wartości i jakiego typu zastosować kondensatory? Wyjście wzmacniacza chciałbym podłączyć do oscyloskopu. Zasilanie 9V.

post-4784-100003598 1274432047_thumb.gif

Link to comment
Share on other sites

Oporność wejściowa tego układu to około 50om.

Częstotliwość graniczna dwójnika RC:

f=1/(2pi*R*C), stąd: C=1/(2pi*R*fgraniczne)

Dla pasma powyżej 10kHz – 300nF.

Kondensator na wyjściu podobnie, z tym, że zależnie od rezystancji stopnia następnego. Pamiętajmy, że oscyloskop to co prawda 1Mom ale z pojemnością na poziomie 20pF.



Dla pasma do GHz absolutnie kondensatory ceramiczne. Jakiego typu? Dla takich pojemności dla pewnego zakresu istnieją szkodliwe rezonanse szeregowe. Może trzeba poeksperymentować z równoległym połączeniem 300nF i 100pF.

Elementy tylko SMD.

Link to comment
Share on other sites

  • 1 month later...
Guest cadam

(Konto usunięte)

Złożyłem przedwzmacniacz. Zgodnie z przewidywaniami przenosi od 10kHz w górę (sprawdzone generatorem)

Jest tylko jeden problem z zasilaniem, bo układzik pobiera energię z dziewięcio woltowej baterii która szybko się wyczerpuje. Czy jest jakiś odpowiednik tego scalaka nie będący wzmacniaczem mocy mający minimalne zapotrzebowanie na prąd?

Link to comment
Share on other sites
