SLEEP - jak najprosciej dorobic cos takiego do wzmacniacza ?

[Ryszard1]

Chcialbym, podobnie jak w prawie kazdej mini-wiezy dorobic sobie taki prosty uklad SLEEP do swojego wzmacniacza. Wiem ze sa osobne TIMERy, ale wolalbym zrobic i wstawic taki maly uklad elektroniczny do srodka wzmacniacza, by po jego wlaczeniu wzmacniacz mi sie sam wylaczyl za ok. 30 minut,

[januss73]

Najprościej kupić za parę plnów wyłącznik czasowy (takie gniazdko z zegarem do ustawiania czasu, są mechaniczne i elektroniczne) Full wypas zrobić możesz na mikrokontrolerze. Dowolnie ustawiany czas, możliwość podpięcia lcd, sterowania zdalnie. Jak chcesz prosto i tanio zainteresuj się kostką 4541.

[pingwing]

A może takie coś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

albo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

albo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard1]

Programowane gniazda sieciowe widzialem, ale mi chodzi o cos malego, cos do wbudowania do srodka wzmacniacza, i wystarczy aby po wlaczeniu odpowiedzialo, po np. 30...60 minutach, nawet malym sygnalem. Sygnal ten podalbym poprostu na wylacznik wzmacniacza. Oczywiscie ten SLEEP dzialalby tylko jak by sie go wlaczylo,

[ALTON]

Najszybszy sleep to zegarek w jednej ręce i pilot w drugiej :-). Nie ma czegoś takiego jak gotowy układ itd. Najtaniej kupić programowalny "przedłużacz".

[januss73]

>Programowane gniazda sieciowe widzialem, ale mi chodzi o cos malego, cos do wbudowania do srodka

>wzmacniacza, i wystarczy aby po wlaczeniu odpowiedzialo, po np. 30...60 minutach, nawet malym

>sygnalem. Sygnal ten podalbym poprostu na wylacznik wzmacniacza. Oczywiscie ten SLEEP dzialalby

>tylko jak by sie go wlaczylo,



To jest chyba wystarczająco małe?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jak pobierzesz zasilanie gdzieś ze wzmacniacza możesz zrezygnoweać z trafka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard1]

Faktycznie zastosowanie scalaka 4541 z kilkoma elementami powinno rozwiazac sprawe, zasile to 5 V, wyprowadze gdzies przycisk wlaczajacy, a sygnal wyjsciowy poprzez maly przekaznik podam na wylacznik wzmacniacza,

[Gość traxman]

Poszukaj po archiwalnych (pierwsze lata) numerach Elektroniki Praktycznej hasła "Wyłącznik zwłoczny" w projektach czytelników - robiłem i opublikowałem taki projekt na 4541, miał cztery czasy 12/30/45/60 minut i sterowanie ZAŁ/WYŁ/SLEEP.

[Gość traxman]

To chyba jest to:

http://www.ep.com.pl/?sect=main&pg=archiwum&r=1994&m=4

[Ryszard1]

Scalak juz mam, znalazlem tez troche schematow, darmowych, nie jak ten z linku powyzej.

traxman :

P.S. tez, dawno temu wydrukowali moj artykol, w RADIOELEKTRONIKu, byl kiedys taki miesiecznik,

[Ryszard1]

Dzieki pomocy z FORUM zaprojektowalem i wykonalem swojego SLEEPa.

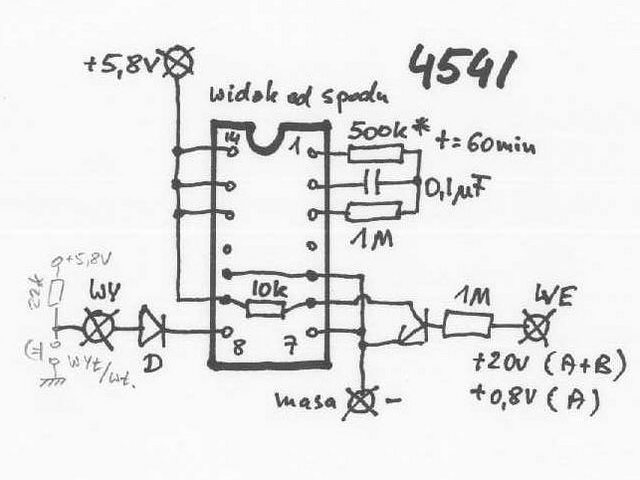

Aby nie robic dodatkowych wlacznikow wykorzystalem przelacznik kolumn wzmacniacza : "A" i "A+B". Normalnie slucham na "A", niewykorzystana pozycja "A+B" wlacza rownoczesnie SLEEP. Sterujace uklad napiecie +20V dla "A+B" znalazlem na tym przelaczniku, w polozeniu "A" jest tam tylko +0,8V. Wyjscie ukladu idzie poprzez diode D wprost na styki wylacznika/wlacznika, maly fragment schematu wzmacniacza SONY TA-F419R umiescilem razem ze schematem. Zasilanie +5,8V wykorzystalem ze wzmacniacza. Do regulacji czasu sluzy opornik 500kOm i kondensator 100 nF dajace czas zwloki 60 minut. Elementy przylutowalem bezposrednio do ukladu scalonego timera 4541 ktory przylutowalem do plytki.

Dolaczenie takiego ukladu wymaga ostroznosci, slowa te kieruje szczegolnie do poczatkujacych elektronikow.
