Armboards Linn/Kuzma/Jelco


fubb

Recommended Posts

Witam !

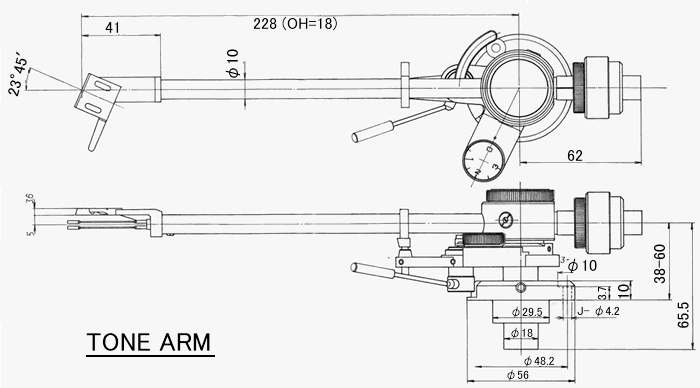

czy mogli byście umieścić w tym wątku linki do danych technicznych różnych ramion, coś takiego jak np. ten rysunek ramienia jelco.

Interesują mnie otworowania podstaw pod różnego typu ramiona ,zresztą może komuś w przyszłości się to przyda.

na stronie acoustic signature jest np. zdjęcie podstawy pod ramię jelco , kuzma, linn czy jest to jakiś standard ?

mając powyższy rysunek wynikałoby ze każde z tych ramion ma średnice 18mm.

o ile większy jest otwór pod ramie regi?



A teraz mój problem.

Mam przygotowana podstawę pod ramię jelco, leci do mnie ramię clearaudio o którym producent pisze że otworowanie ramienia jest w standardzie linna, z linka as wynikało by że wszystko to jest w jednym standardzie ,będzie to wszystko kompatybilne - bo zaczynam wątpić :(

a może właściciele ramion linn potwierdzą że ich otworowanie to 18mn?

pozdr.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-2430-100004264 1273871968_thumb.gif

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

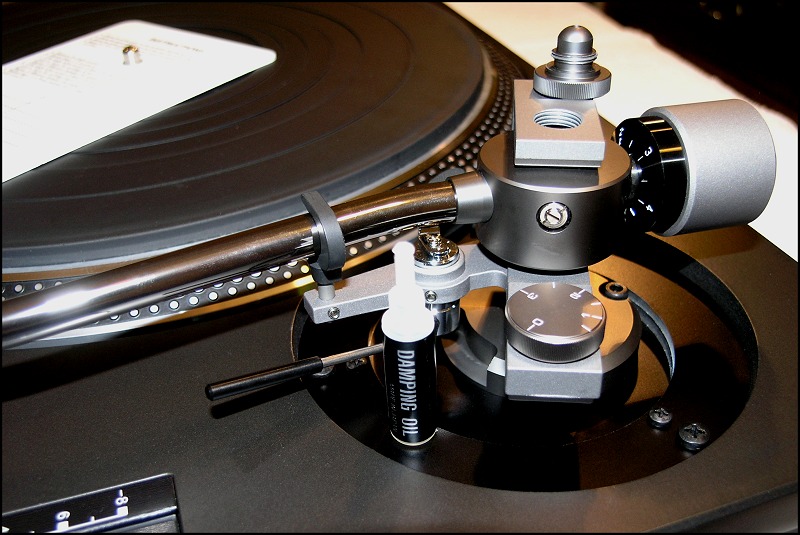

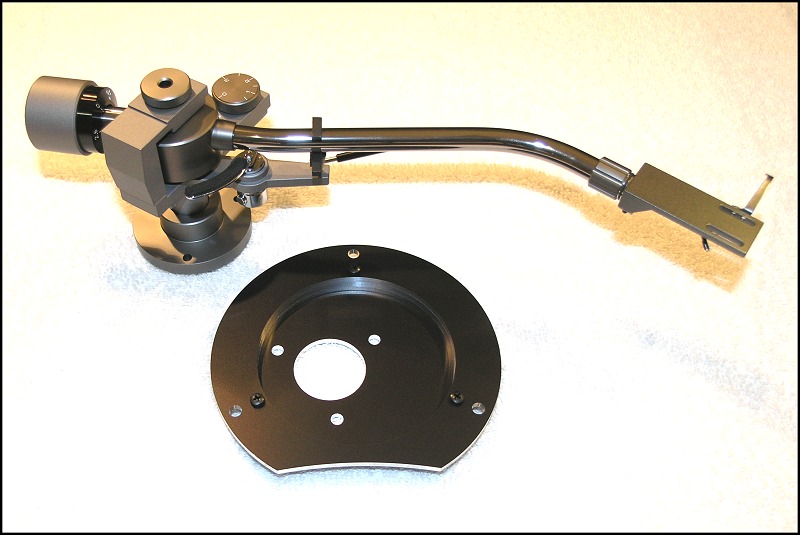

jelco 750d,a to czarne to też jejco 370h

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-22779-100004261 1273872669_thumb.jpg

post-22779-100004262 1273872669_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

znalazłem w necie szablon(+ potwierdzenie od osoby posiadającej ramie clearaudio ) i niestety

czeka mnie przeróbka podstawy :(

wyraźnie widać że otwór w podstawie winien wynosić 25mm ,a nie 18mm o ilość mikronów w plus lub minus tego pomiaru narazie nie wnikam ,będzie ramię -będzie otwór.

jedyny pozytyw to znaleźienie na mej wiosce zakładu dysponujacego zapleczem maszyn CNC i bezproblemowe wykonanie właściwych elementów.

swoją drogą umkneło mi pytanie do ichniego szefa ile kosztowało by "wystruganie" takiego urzadzenia jak asignature challenger czy asolid small, ale po obejrzeniu wykonanych elementów z aluminium widzę że nie jest to głupi pomysł.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 1 month later...

już po przeróbce ,ale za zmiane otworowania na CNC liczą sobie u mnie na wsi ze hoho ;(

ja nie o tym

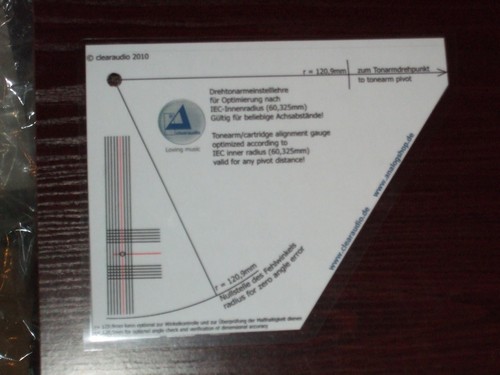

oto szablon clearaudio- jaki jest wszyscy widzą ,jednak jak za kwotę która wołają za swe ramiona szablonik jest marniutki, może nie powinienem narzekać bo pro ject do perspectiva dodawał tekturkę nielaminowaną i suma sumarum "alien"do ramion projecta był lepszy-zdecydowanie.

nie zaprzeczę wkładka "zagrała"od pierwszego "kopnięcia" jednak ile można wyciągnąć z ustawień pokazał szablon -doktora-

kurcze to powinien być obowiązkowy element dzisiaj sprzedawanego gramofonu.

pozdr.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-2430-100000094 1278954926_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

protractora Feickerta najtaniej pewnie będzie bezpośrednio od doktora:) Szczególnie, że czasem miewa promocje i można kupić (tak jak teraz) cały zestaw składający się z:

# ADJUST+ Professional

# Soundblaster X-Fi external USB 2.0

# DFA Protractor NG.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

>>>przemek 696,

Precyzja takiego protraktora, jak ten Avid'a z linku, jest dość ograniczona. Wiele zależy od tego, jak dokładnie zdołasz wycelować jedną z jego krawędzi (w tym konkretnym przypadku akurat tą, która jest cześciowo schowana za belką ramienia) w pivot ramienia. Uniwersalność takich protraktorów jest podobnie ograniczona, bo jak przypuszczam pozwala on na kalibrowanie tylko i wyłącznie ramion o takiej długości efektywnej jak to na zdjęciu. Zmienisz gramofon albo tylko ramię gramofonowe na inne i...szukasz nowego protraktora. I tak "dookoła Wojtek".

Pozdro,

Yul

Link to comment
Share on other sites

no widzisz, bądźmy precyzyjni, mnie tylko o te "...all cartridges..." chodziło. bo to trochę głupio pisać, że tylko to jedno ramię kiedy niżej "all cartridges and tonearms" stoi, nie?



nie wiem za to co znaczy w twoim wpisie "reszta nie", można zapytać jaka "reszta" i co "nie"?

pzdr

j

Link to comment
Share on other sites

  • 2 weeks later...

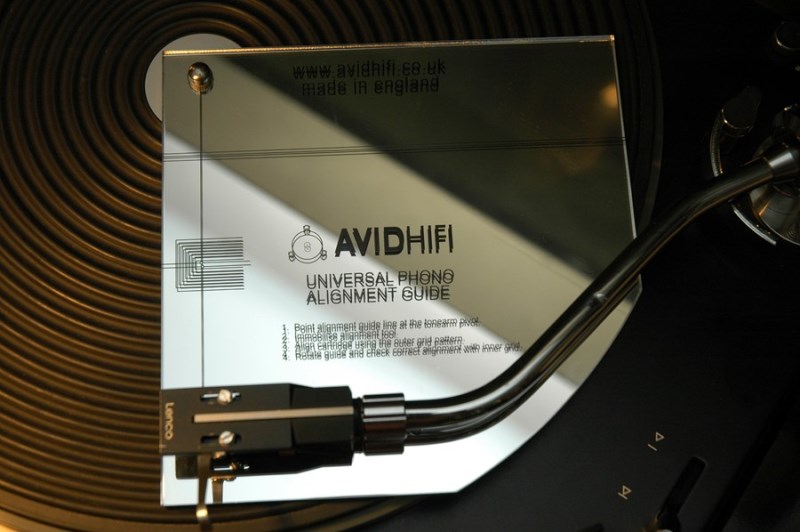

Avid dojechał. okazuje się, że jest z plexi, ale wykonanie nie budzi zastrzeżeń, dopóki nie weźmie się go do ręki wygląda jak szkło, jest równiutki i można się przeglądać :) w zasadzie to nawet dobrze, że to plexa bo żeby wcisnąć go na szpindel w lenco musiałem trochę poszerzyć otwór, szkło bym tylko poharatał. po założeniu szablonu na szpindel wziąłem do ręki latarkę i zacząłem się temu przyglądać z igłą ustawioną na punkcie. i.... wkurzyło mnie to bo przez to lustereczko wszystko mi się mieszało, nie wiedziałem na co patrzeć odbicia się nakładały, uznałem w końcu, że zakup zupełnie nietrafiony, schowałem do koperty i odłożyłem na półkę.

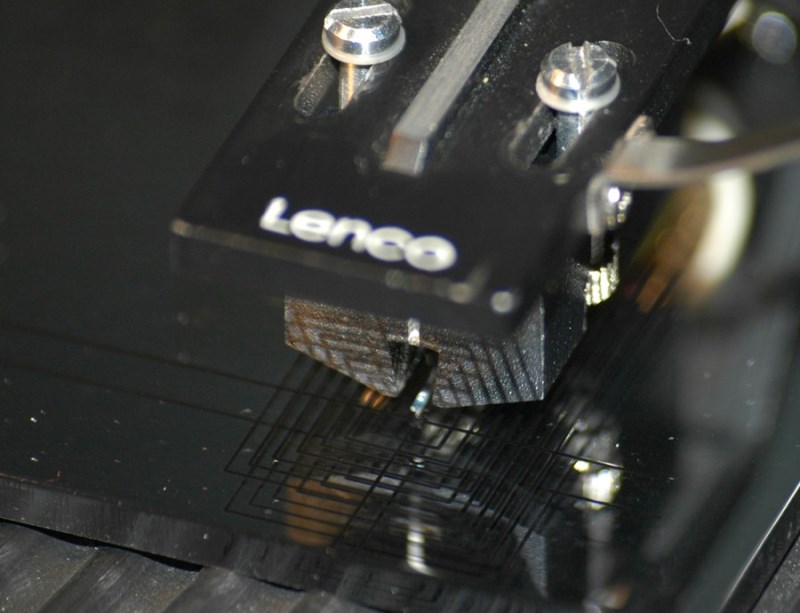

wczoraj justowałem denona dl 103 i postanowiłem dać avidowi jeszcze jedną szansę. tym razem olałem latarkę i wziąłem halogenową lampkę. zacząłem się temu przyglądać, przyzwyczajać i wypatrywać. i okazało się, że takie lustereczko to ŚWIETNA RZECZ! nadrukowane linie nakładają się z obrysem body wkładki, dzięki temu można baaardzo dokładnie ustawić wkladkę zarówno w poziomie jak i w pionie. trzeba się tylko nauczyć dobrze oświetlać szablon i wiedzieć na co patrzeć.

polecam ustrojstwo!

lub jak ktoś na forum pisał: wydrukować na folii przezroczystej szablon z rcm i nakleić na lusterko. jedyny problem to wywiercenie dziury na szpindel.



pzdr

j

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-20076-100000016 1279956584_thumb.jpg

post-20076-100000017 1279956584_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

...aha

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 2 weeks later...
  • 1 month later...

witam!

wyszła mi pewna sprawa więc mam pytanie do posiadaczy ramion regi

w zasadzie chodzi mi o modele rb 700 i rb 1000 jednak w stosunku do innych modeli różnic być nie powinno-a może?

no więc:



1. jakie jest pełne otworowanie pod ramiona rb700 i 1000? + 3 otwory podtrzymujące ramię

chodziło by mi o takie informacje jak na -pomocniku- lina z początku wątku

i pytanie drugie nie mniej dla mnie ważne , wiąże się to z budową platformy do ramienia regi dającej pełną możliwość regulacji vta

2. jaka jest wysokość między górnym brzegiem talerza ,a podstawą ramienia czy jak kto woli płyty do której to ramie jest mocowane?

dzięki za informacje.



a zupełnie z innej beczki może komuś przyda się ta informacja

jeśli ktoś zastanawia sie ile waży hedshell do ramienia as wtb to informuje że 9,136g

natomiast hebanowy headshell pana Y. majacy wd producenta 10,2g waży 10,399g

oczywiści jest to waga -golców- bez śrubek

pozdr.



niestety przez kretyńskie zmiany nie potrafie załaczyć zdjęcia :(

wiec już klikanie sobie odpuszcze

Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



no to się udało z bólami.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
