[Luiis]

1. Napisy na pady tak ale to "mały" problem :)

2. Osie błędy itd "dziwne" masy przy wyjściach (były tez zwarcia na padach, brak padów lutowniczych) etc ... to błędy grabera - plus błędy produkcji ? Nie wiem dokładnie to płytki prototypowe robione przez "nieznany mi zakład AVT"

3. A po co ci złocone ? nic to nie daje :)_ to nie jest Voodoo HiEnd:)





... co to jest "Voodoo HiEnd:)" ?

[maxdila]

... co to jest "Voodoo HiEnd:)" ?

w tym przypadku wiara że złote pady wyniosą dzwięk na inny poziom percepcji :]

a na serio złote pady tylko dobrze wyglądają nie mają żadnego wpływy na co kolwiek

[Luiis]

w tym przypadku wiara że złote pady wyniosą dzwięk na inny poziom percepcji :]

a na serio złote pady tylko dobrze wyglądają nie mają żadnego wpływy na co kolwiek



..to ciekawe dlaczego większość porządnych urządzeń cyfrowych robi się właśnie na złoconych PCB.

A czy "nasz" wzmak nie jest przypadkiem cyfrowy? ;}



.. dobra,

dość tych wygłupów, rób ten prototyp jak najszybciej i mów czy to działa ;))

[max-bit]

Elementy już przytroczone

Pozostaje zrobić - zamontować radiator ....

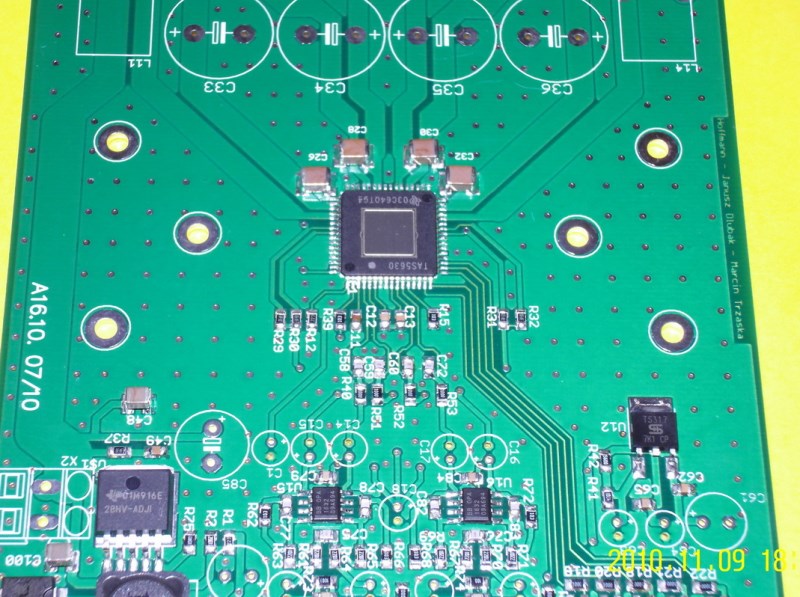

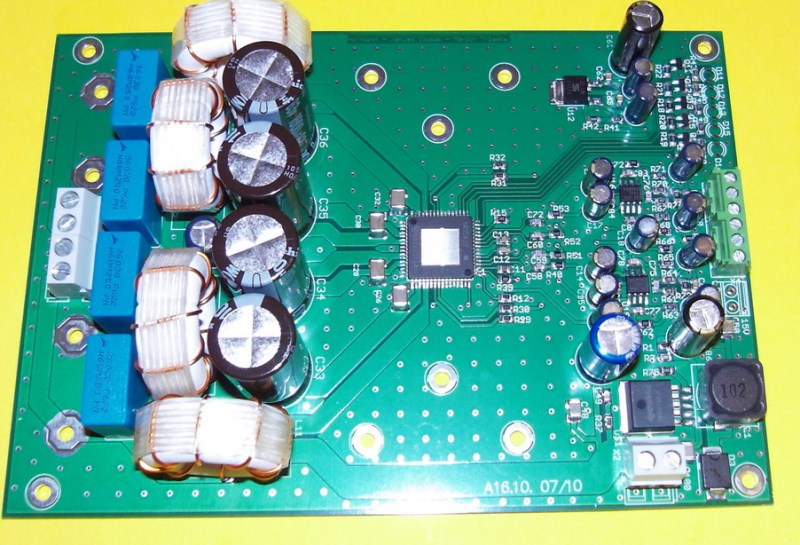

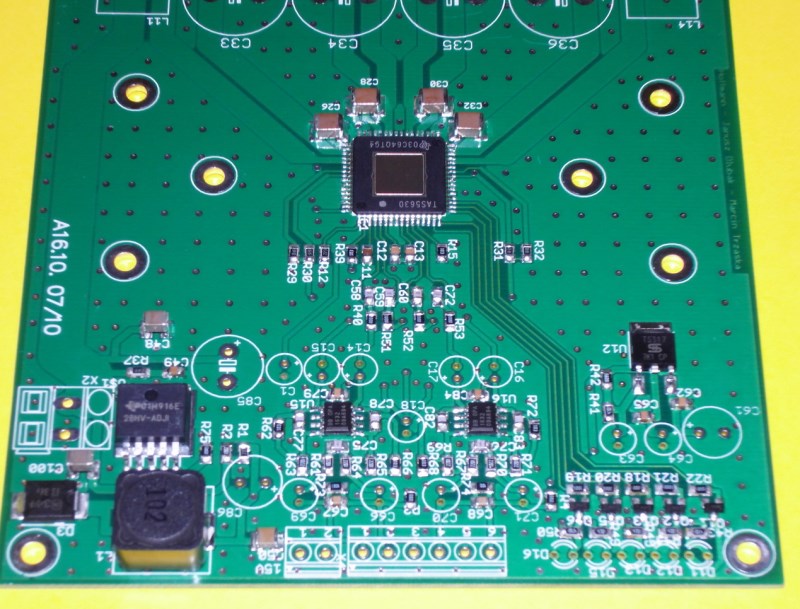

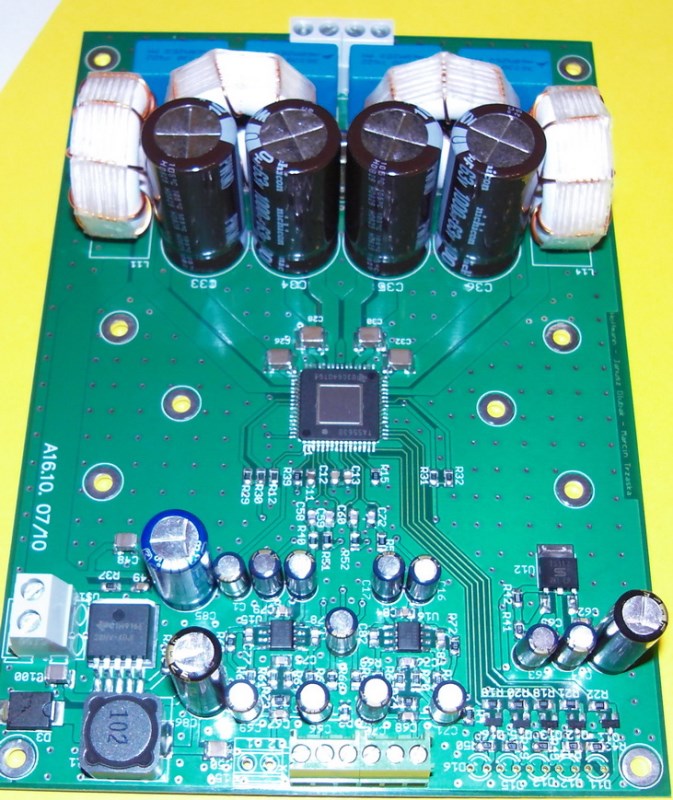

OTO mały reportaż

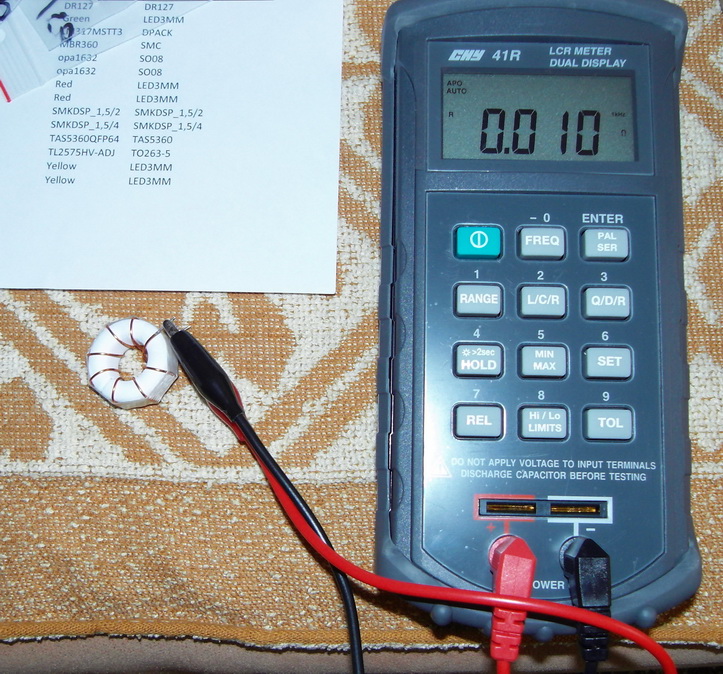

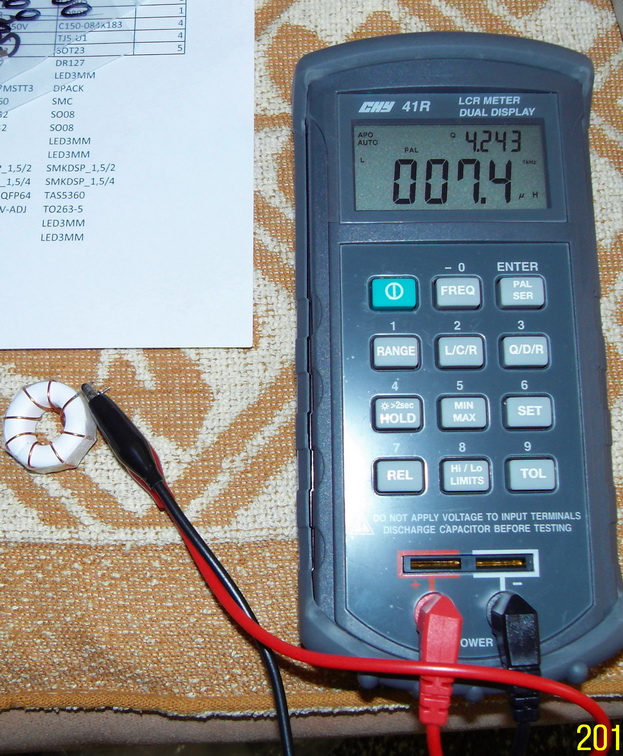

Tez pomiar cewki :)

Oraz widoczek :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[trryt]

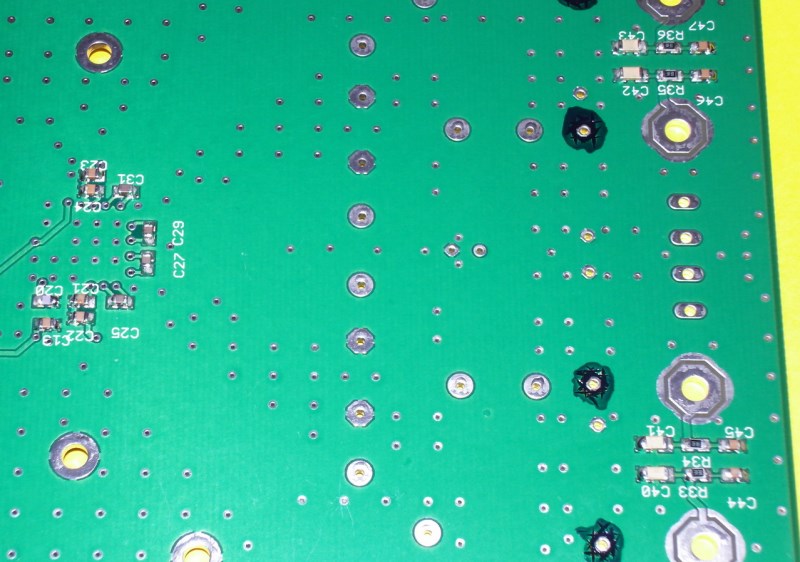

Te cięcia na 6 fotce to były zwarcia na via? No to już widzę że jesteś bardzo blisko. Ciekawe jak zadziała. Jak lutowałeś? Ja zamierzam pastą i hot airem.

[januss73]

..to ciekawe dlaczego większość porządnych urządzeń cyfrowych robi się właśnie na złoconych PCB.

A czy "nasz" wzmak nie jest przypadkiem cyfrowy? ;}

Bo porządne urządzenia cyfrowe kosztują porządnie. Żeby zyskać miano porządnego u recenzentów "porządnej" gazetki robi się też inne rzeczy.



..w/g mnie tylko poprawnie, opisy zachodzą na pady, osie owiertu przesunięte w stosunku do osi vias'ów, może to kwestia sposobu generowania gerberów.

Mogę pomóc w tej kwestii.



Osobiście byłbym wdzięczny. Wiesz jak w prosty sposób zmusić eagle żeby napiisy były tam gdzie chcemy? Przez prosty mam na myśli bez edytowania biblioteki każdego elementu i bez zakładania nowej warstwy i robienia opisu ręcznie.



Max!!! Zakładaj ten radiator i gadaj czy i jak to gra?

[max-bit]

Ło do odsłuchów to jeszcze dość daleko :) bardzo ?



dopiero jutro może to się uda odpalić i podłączyć do zasilacza laboratoryjnego :)

Później testy testy ..

Next ... zakup odpowiedniego transformatora . - czyli budowa zasilacza :)

No oczywiście jeśli to wszystko ruszy :)

[trryt]

Bardzo długo to będzie pewnie w moim przypadku, Ty widzę że tempo masz duże.

Powodzenia!

[januss73]

Nie peniaj trryt, jest nas dwoje.



Max. Ja do takich prototypów mam trochę inne podejście. Lutuje scalaka i wszystko co potrzebne żeby ruszył. Sprawdzam czy działa, jak nie,.. reszty nie lutuje, bo po co? Dostałeś maila z adresem?

[Luiis]

Bo porządne urządzenia cyfrowe kosztują porządnie. Żeby zyskać miano porządnego u recenzentów "porządnej" gazetki robi się też inne rzeczy.







Osobiście byłbym wdzięczny. Wiesz jak w prosty sposób zmusić eagle żeby napiisy były tam gdzie chcemy? Przez prosty mam na myśli bez edytowania biblioteki każdego elementu i bez zakładania nowej warstwy i robienia opisu ręcznie.



Max!!! Zakładaj ten radiator i gadaj czy i jak to gra?



Owszem, robi się to bez edytowania biblioteki, ale może niezupełnie automatycznie.

Zresztą wiesz zapewne jak "automatycznie" program prowadzi ścieżki - zupełnie nie tam gdzie chcemy;)

Mogę podesłać ci moje skrypty, które produkują dobre gerbery.

Reszta to ew. sprawdzenie i poprawki w np. View Mate.

[max-bit]

odpaliłem LED status OK :)



powiem tylko tyle :)

działa :)

[max-bit]

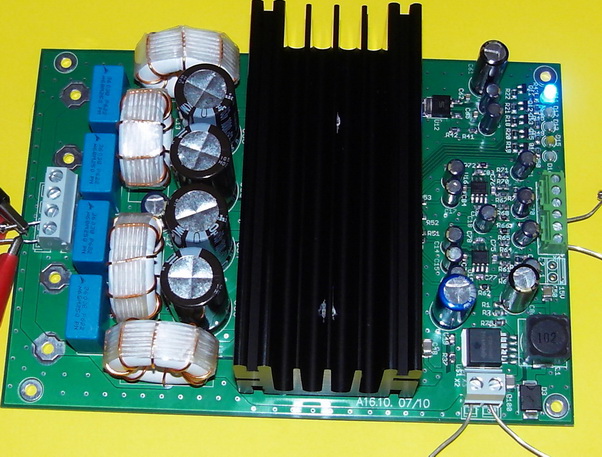

Odpalone radiator zamontowany

Pierwsze pająkowe testy ..



Wielka MOC to na pewno zasilanie 32 V (bo tyle daje mi max zasilacz lab)

Usmarzyć tym 100 W rezystor bez radiatora :) zaden problem :)

I to bez zająknięcia radiator ledwo (ciepły)

Gra jak to się okaże



aby nie było Fotki :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

:)

..uważaj żebyś nie zrobił zwarcia tymi krokodylami;)

[max-bit]

to wtedy przetestujemy zabezpieczenie zwarciowe :)

[Luiis]

to wtedy przetestujemy zabezpieczenie zwarciowe :)



właśnie:D

[trryt]

Gratuluję pomyślnego odpalenia. A głośniki już podłączałeś czy tylko rezystor? Napięcia ze stabilizatorów są takie jak powinny?

[max-bit]

tak nawet trochę tego słuchałem ... ale bez żadnego audiofilskiego wsłuchiwania ...

Tak wszystkie napięcia BDB



A pierwsza uwaga :)

Nie wolno łączyć wyjść głośnikowych z masą układu :) w jakikolwiek sposób Głośniki mają virtualne GND !!!

Nic się nie dzieje włącza się zabezpieczenie, ale piszę ... aby ... nie testować zabezpieczeń ...

[pittt]

tak nawet trochę tego słuchałem ... ale bez żadnego audiofilskiego wsłuchiwania ...

Tak wszystkie napięcia BDB



A pierwsza uwaga :)

Nie wolno łączyć wyjść głośnikowych z masą układu :) w jakikolwiek sposób Głośniki mają virtualne GND !!!

Nic się nie dzieje włącza się zabezpieczenie, ale piszę ... aby ... nie testować zabezpieczeń ...



toć to układ mostkowy! fajnie, że zabezpieczenie działa i nic nie pojarałeś:))



słuchaj i pisz jak to dźwięczy...



czekamy na zamówienie z płytkami...

[max-bit]

Ano mostkowy ... stare przyzwyczajenia :) co by nie powiedzieć



Na pewno dość wysoki jest szum własny widać przetwornicę :) na 50 kHz

Przez te jaja z masami nie mam jak za bardzo podłączyć czystej sinusoidy :) 1 kHz



Moze ktoś mi pożyczy porządny gen 1 kHz ? ( z taką ładną czystą sinusoidą ?)



Pomiarki czysto bez sygnału. oraz 1 kHz ( dużo syfu z generatora bardzo prowizorycznego)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

Ano mostkowy ... stare przyzwyczajenia :) co by nie powiedzieć



Na pewno dość wysoki jest szum własny widać przetwornicę :) na 50 kHz

Przez te jaja z masami nie mam jak za bardzo podłączyć czystej sinusoidy :) 1 kHz



Moze ktoś mi pożyczy porządny gen 1 kHz ? ( z taką ładną czystą sinusoidą ?)



Pomiarki czysto bez sygnału. oraz 1 kHz ( dużo syfu z generatora bardzo prowizorycznego)

A nie mozesz sobie czystej sinusoidy wygenerowac z kompa - ciezko bedzie Ci znalezc generator ktory da Ci sinusa wygenerowanego dobra karta muzyczna :)

Moglbys tez wrzucic pomiary RMAA i mocy? ile udalo Ci sie wyciagnac na 4R i 8R z tej plytki?

Te wartosci dB 'relative amplitude' do jakiego poziomu sie odnosza?

Chociaz nie ukrywam ze najciekawsze bylo by dla mnie ile udalo Ci sie z tej plytki wyciagnac mocy na kanal przy znieksztalceniach na poziomie 0.5%, 1% i 10%

[maxdila]

testujmy i produkujmy bo u mnie już czeka subwoofer na wypróbowanie

>250W przy 4ohm mnie cieszy :]

[max-bit]

Tak się przyglądam widmu i w naszej wersji widać przy 50 kHz skok do -60dB

Ale pamiętam o tym ze Ti pokazywało jeszcze -40 dB mniej cos mi to nie pasioło więc jeszcze raz przyglądam EVOL-ce Ti - a dokładnie dokumentacji :)

Jadąc od początku widać ze ich wykonanej PCB nie ma zasilacza 15 V :) są tylko gniazda :) ale dalej już w projekcie PCB jest :)

I teraz pytanie na której wersji były wykonywane pomiary ?

Ot zagadka ?

Zresztą widać że przetwornicę max odsunęli na bok i " starali się ekranować " kondensatorami



Nie sądzę aby to miało jakiś specjalny wpływ na dźwięk ale fakt jest faktem :)



Wprowadzę kilka zmian w projekcie PCB

1. Możliwość odcięcia przetwornicy (2 x microswitch lub jumper)

2. Odsunę przetwornicę max

3. Zastosuję jumpra w wejściu (zamiast R) lepiej później zmieniać - modyfikować



Co do zastosowania komp jako generatora nie mam 2 BDB kart :) pomiarowych :)



Pojawiają się pytania ile to kosztuje :)

No nie mało :)



Policzmy same półprzewodniki :)

TAS5630 - 100 podobno gdzieś jest za 50 :)

OPA1632 - 24 sztuka czyli 50

TLka - 15

LM317 - 2 PLN

Duże C (elektrolity) około 50 PLN

SMD - (małe R - C) około 50 PLN

Duże C - 60 PLN - 100 PLN (w zależności gdzie się kupi)

Cewki - 60 PLN

Kond filtra wyjściowego 10 PLN

Reszta jakiś pierdułek (gniazda etc) 10 PLN



PCB powinno kosztować około 50 PLN



Więc max około 500 - 550 PLN - z kosztami wysyłki

min około 450-500



Jak się dorwie sample to się zaoszczędzi około 150 - 200 PLN

[trryt]

Przetwornicy nie ma na fotce w TAS5630DKD2EVM w TAS5630PHD2EVM (czyli tym na którym bazujemy) już jest. Wyniki pomiarów w obu dokumentach nie są identyczne więc raczej nie zastosowali Ctrl+C Ctrl+V. Więc wydaje się że te pomiary w wersji TAS5630PHD2EVM to już z przetwornicą. No cóż to dobrze że mamy jednak to gniazdo dla zewnętrznego 15V.

A tak "bez żadnego audiofilskiego wsłuchiwania" to jak gra dobrze czy źle?

Czy przy włączeniu i wyłączeniu są jakieś nieprzyjemne efekty w głośniach? Obiecywali że ma nie być.

Faktycznie zabawa najtańsza nie jest. Jak zaczynałem to miałem sample i myślałem, a jak scalaki są to wyjdzie tanio, a tu zdziwienie. Największe zdziwienie to te kondensatory 2,2uF, oni je pozłacają czy co;)

A jeszcze nie liczyłeś chyba trafa? No to jeszcze ze 100PLN

[pittt]

co do sygnałów testowych - ściągnij sobie z netu obraz płyty - choćby AVT czy Elektor miał kiedyś płytkę z sygnałami testowymi...



PS.



Wywalcie tą badziewną tl-kę i dajcie liniowy stabilizator 15V z wyjściem na trafo i będzie git, mniej zabawy i efekt 100% lepszy...

[maxdila]

max-bit te części można kupić taniej

OPA1632 po 9zł za szt w obudowie 8MSOP-PowerPad

TAS5630 nie wiem w jakiej powinien być obudowie ale chyba w 64-TQFP Exposed Pad - jest po 12,5$ w digikey (zamówienie powyżej 200$ za free wysyłka podobno) wiec można tam zamówić też inne elementy które nam pasują do projektu

w

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) po 10$

w

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) po 9,6$



jeśli można to prosił bym o wystawienie listy elementów jakie są nam potrzebne do tego projektu

razem poszukamy i wyjdzie pewnie z 40% taniej... dla mnie cena 500zł jest nie do przyjęcia za komplet części i jeśli taka zostanie to ja się wypisuje z zamówienia nie dlatego że jestem sknerą :] tylko sZnauję sobie pieniążek i jak widzę że coś mozna kupić o wiele taniej to nie rozumiem po co drożej.. chyba że mój portfel nie dorównuje innym :D

jak ktoś zna w europie duży sklep z częściami to niech zapoda linkiem (nie będzie strachu o cło)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[max-bit]

Co do cen wiadomo pewnie zawsze można taniej ....

Ja tu trochę pojechałem po najmniejszej linii oporu :)

W ogóle ceny na rynek USA i EU są inne

Przy dużej ilości opłaca się ściągać z USA ... na ale to musi być ponad 10 sztuk (ZESTAWÓW) chyba ...



Poprawiam PCB

Przeniosłem całą przetwornicę na bok

Zrobiłem tak że można ją całkiem odciąć zworkami ...

A wejscie symetryczne i asymetryczne jest też do zrobienia zworkami :)

Potrzeba jeszcze poprawić schemat :) ale to zrobię w wolnej chwili :) - tak by było to na cito :)



wywalenie zasilania po za pcb będzie chyba najlepszym rozwiązaniem

zasilanie +15v bedzie na pcb mostka :)

[trryt]

Wywalcie tą badziewną tl-kę i dajcie liniowy stabilizator 15V z wyjściem na trafo i będzie git, mniej zabawy i efekt 100% lepszy...

Tam juź jest stabilizator liniowy na 12V. A przetwornica tylko obniża z 50V do 15V które jest podawane na ten stabilizator (LM317). No i jest dodane wejście tych 15V. Więc jak ktos chce nie montuje przetwornicy i podłącza na to wejście niestabilizowane 15V i już.

[max-bit]

oto bardzo finalna wersja PCB 1.20



Jeśli ktoś ma uwagi to chętnie



Ale nie zmieniamy TL - można ją odciąć (całkowicie) nie robimy żadnego zasilania symetrycznego :) etc ... Pewnie zauważycie dodatkowe kondensatory są one opcjonalne nie wymagane ... dla purystów :)



Zasilanie +15V jak pisałem będzie na oddzielnej płytce (bez żadnych cudów) mostek prostowniczy kilka kondensatorów i raczej standardowy zasilacz 7815

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[trryt]

Moźe być nawet bez 7815, po prostu drugi mostek i kondensatory, obok głównego zasilania 30-50V.

[pittt]

max-bit - czemu nie wywalisz TL z płytki i nie dasz mostka i jakiegoś lm-a - skoro wszyscy wiedzą że ten impulsowy stabilizator to wpadka???



OPA1632 można dać w obudowie MSOP08 - są w PL tańsze i dostępne....
