    Wayne Colburn, nadworny konstruktor Nelsona Passa, zaprezentował jakiś czas temu, nowy projekt przedwzmacniacza gramofonowego dla majsterkowiczów.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Konstrukcja wygląda na uproszczone Xono. Główna różnica, to zmiana korekcji z aktywnej na pasywną. Zaprojektowany głównie z myślą o wkładkach MC, ale bez problemu można zmniejszyć wzmocnienie. Brak wyszukanych części. Koszt nie powinien być wysoki.

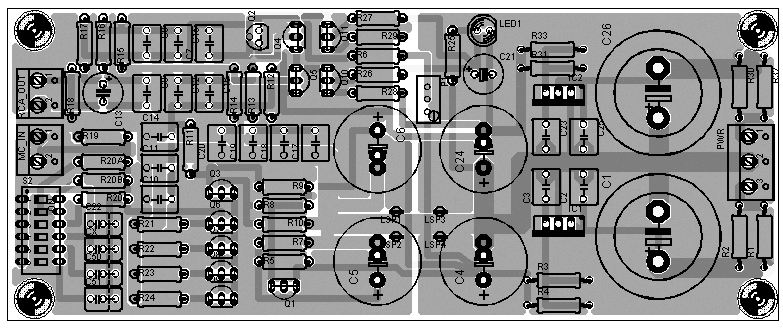

    Wymyśliłem do tego taką płytkę jak na obrazku niżej. Jej wymiary, to 6,4x15,6cm. Czy jest ktoś chętny do zbudowania tego wynalazku?
