First Watt F5 - zamówienie na płytki z audiosector.com

[zephyr]

Dziś udało się zrobić tyle:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

Długo ci szło to lutowanie :]



Co do parowania to nie ma sensu przy tego typu aplikacji.

[zephyr]

Co do regulacji napisałeś mi, żeby ustawić potencjometry na połowę zakresu a wczoraj wyczytałem w dokumentacji Nelsona żeby potencjometry ustawić na O ohm'ów więc jak w końcu ma być? Zasilacza nie mogę na razie sprawdzić bo nie mam softstartu a 350VA trafo wywala mi bezpiecznik po podłączeniu do zasilania więc muszę się jeszcze wstrzymać. Do wlutowania zostały tranzystory końcowe i termistory.

[Sav!O]

Dziś udało się zrobić tyle:



ładnie :)

[Kat01]

fajna aplikacja, ciekaw jestem gdzie sie podziali wszyscy którzy uparcie słuchają kondensatorów, idąć ich tropem w tym przypadku to nie ma prawa dobrze grac heheheh

[Ape]

Czy ktoś ma może na "zbyciu" kpl płytek? chętnie odkupię i obiecuję, że nie wskoczą do szuflady :-)

[Coltrane]

75zl z wysylka mnie wyszly ze sklepu diyaudio, list szedl 3dni

[janosikx]

Panowie na których tranzystorach robicie swoje F5 (IRFP240/9240 or 2SK1530/J201 or 2SK1529/J200)?

Czytam i są różne opinie.

Co dajecie w miejsce TH1/TH2 ? Czy muszą byc te elementy?



dziekuję za odpowiedzi

[Coltrane]

irfp240 + 9240 czekam jeszcze na paczke z tme bo zbrakło im w magazynie, czekam tylko na to

2sk170 / 2sj74 +5R source resistor

mozesz pominac cala sekcje kompensacji z ztx450/ztc550 zostawiasz tylko R4/R3 i P2/P1 do ustawienia biasu i offsetu DC



u mnie mocno wszystko przewymiarowane, zaluje ze nie robie v.2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

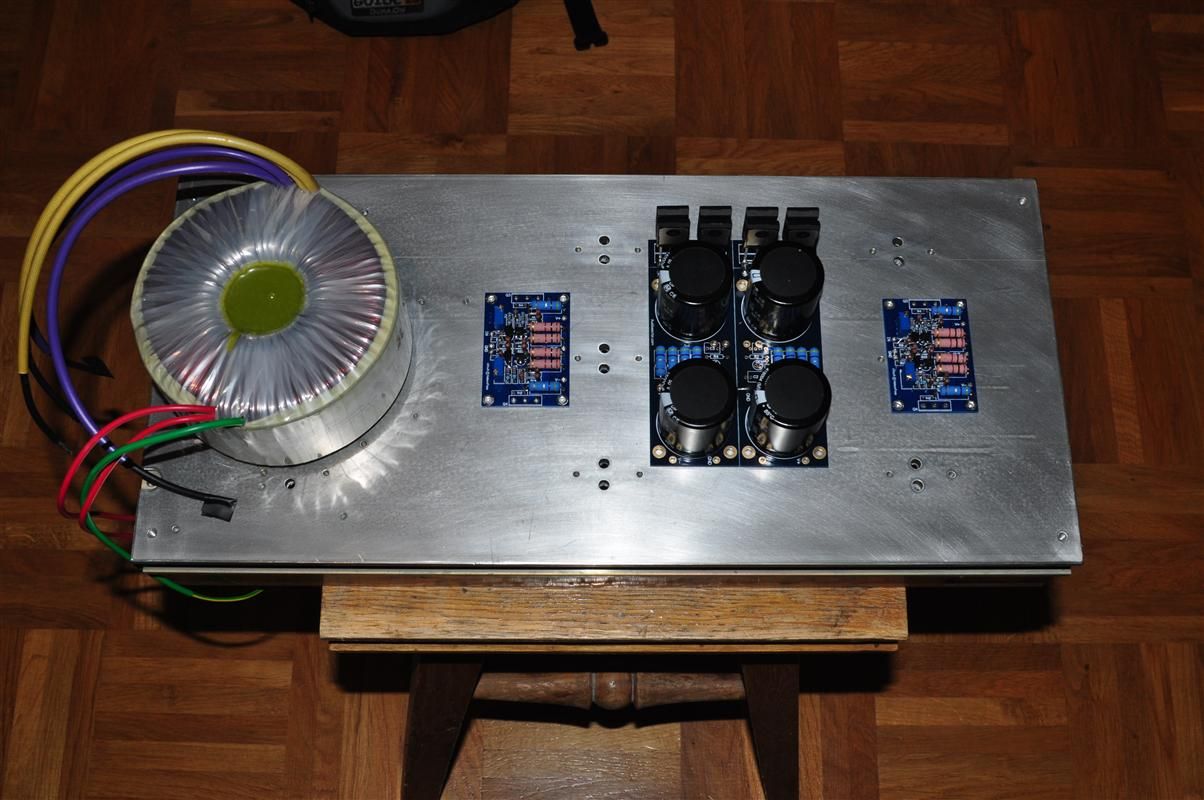

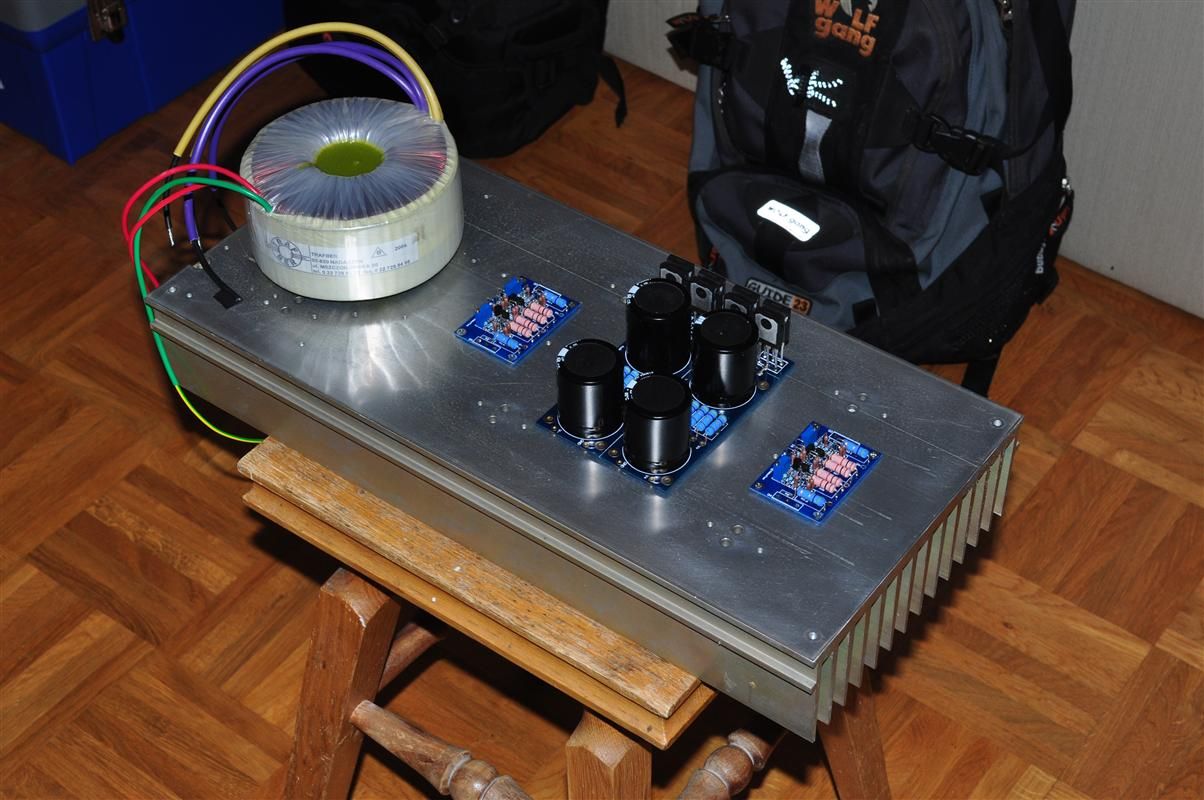

[zephyr]

Wierzący za bardzo nie jestem, ale powiem tak: JEZUSIE !!!



Myślicie że jeden taki kaloryferek da radę na próbę? Jak by co mam jaszcze drugi ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

Czy mógłby ktoś wrzucić odpowiedź na prostokąt tego wzmacniacza?

[zephyr]

Papa Nelson zamieścił w manual'u oscylogram:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

Manual manualem, ale bardziej mnie ciekawi co Wam wyszło i wystarczy 20 kHz na obciążeniu i trochę więcej niż 1W :)

[janosikx]

irfp240 + 9240 czekam jeszcze na paczke z tme bo zbrakło im w magazynie, czekam tylko na to

2sk170 / 2sj74 +5R source resistor

mozesz pominac cala sekcje kompensacji z ztx450/ztc550 zostawiasz tylko R4/R3 i P2/P1 do ustawienia biasu i offsetu DC



u mnie mocno wszystko przewymiarowane, zaluje ze nie robie v.2



Ty dajesz stabilizację temperaturową - czy pomijasz ten "układ"

Jaka jest wersja V2 tego wzmacniacza?

[Coltrane]

tak ja daje stabilizacje, tutaj masz plytke i schemat v2, po wiecej info musiałbyś przebrnac przez caly watek na diyaudio.com

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[janosikx]

tak ja daje stabilizacje, tutaj masz plytke i schemat v2, po wiecej info musiałbyś przebrnac przez caly watek na diyaudio.com

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dzieki !!!

Bo juz człowiek dostaje krecika czytając te wszystkie watki



Ciekaw jestem tego F5 do mojego Zen'a który gra super :)



tak ja daje stabilizacje, tutaj masz plytke i schemat v2, po wiecej info musiałbyś przebrnac przez caly watek na diyaudio.com

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Może głupie pytanie.

Do czego z powyzszego linku schematu sa tranzystory Q101 i Q102 i gdzie je podpiąć.



Jak wywalisz Q5 i Q6 to jak ustawisz 0,6V? To napięcie wynika ze złacza B-E tych tranzystorów i stabilizuje prąd. W zasadzie P1 i P2 powinny ustawiać tylko offset - to tak n aszybkiego patrzącz na ten schmat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

To jest link do wersji v2. Nasze płytki to jest pierwotna oryginalna wersja tego wzmacniacza i nie ma na nich tranzystorów Q101 i Q102

[zephyr]

Znalazłem w starym zasilaczu ATX termistor NTC i udało mi się pomierzyć transformator. Wg sprzedającego miał mieć 19,3V na wtórnym na biegu jałowym. Chyba miał człowiek niższe napięcie w gniazdku. U mnie jest 21,2V. Trochę się martwię, że za wysokie to napięcie będzie wychodziło z zasilacza. Teoretycznie wychodzi między 28 a 29V na biegu jałowym. Co o tym myślicie panowie?

[artw]

napięcie na biegu jałowym nie jest ważne,sprawdź pod obciążeniem

[zephyr]

Wczoraj uruchomiłem jeden kanał. Napięcie pod obciążeniem spadło do 27,1V. Czy regulację powinno się przeprowadzać na zwartym wejściu? Nie mogę wyregulować offsetu. Do 1A 0mV daje się ustawić, ale po przekroczeniu 1A wszystko się rozjeżdża i mam 80mV stałego na wyjściu.

[cypher]

Cześć,

Gdzie oraz jakie radiatory powinienem kupić do F5 ?



Artur

[Ape]

Witajcie

czy ma ktoś może na zbyciu sparowane 2SK370 i 2SJ108 2 pary?

potrzebne niezmiernie :-)

[maxdila]

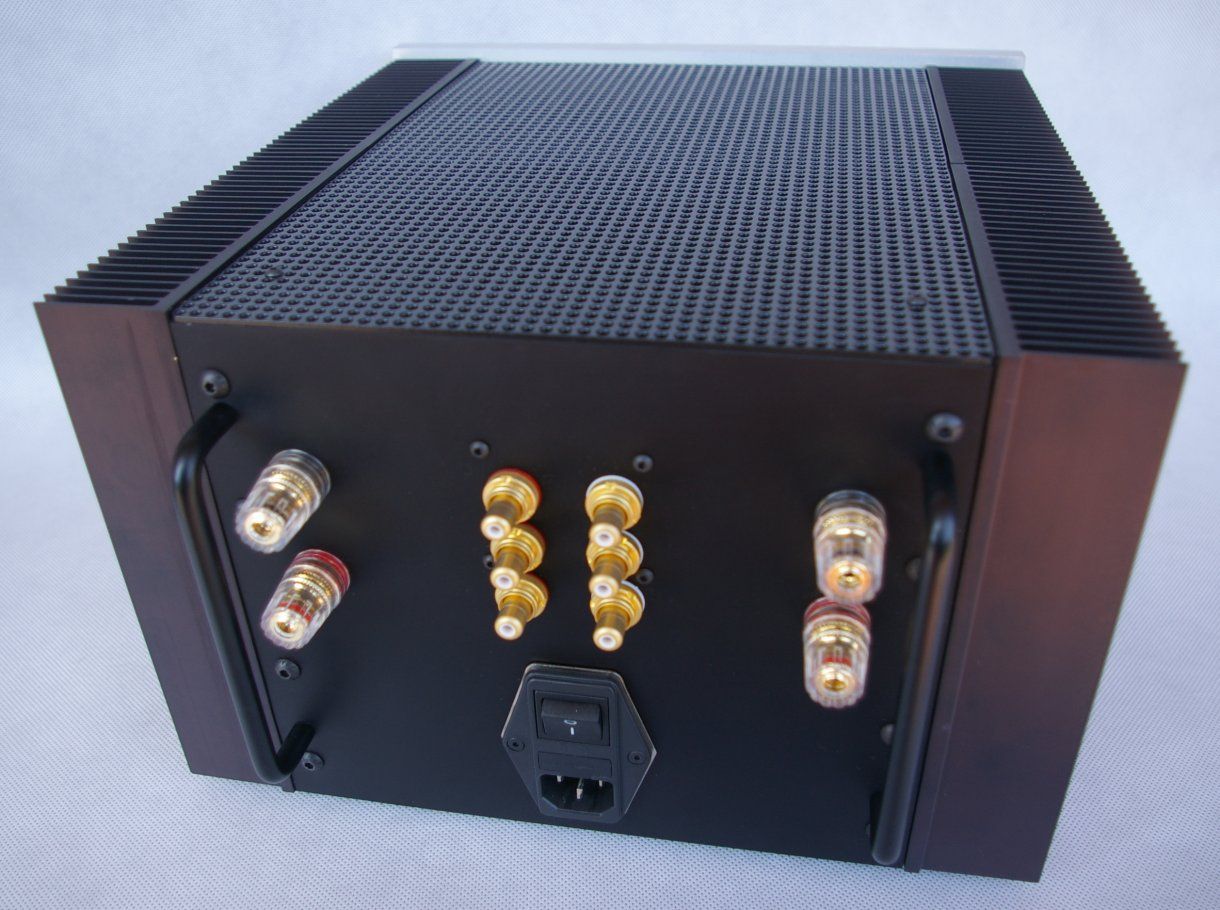

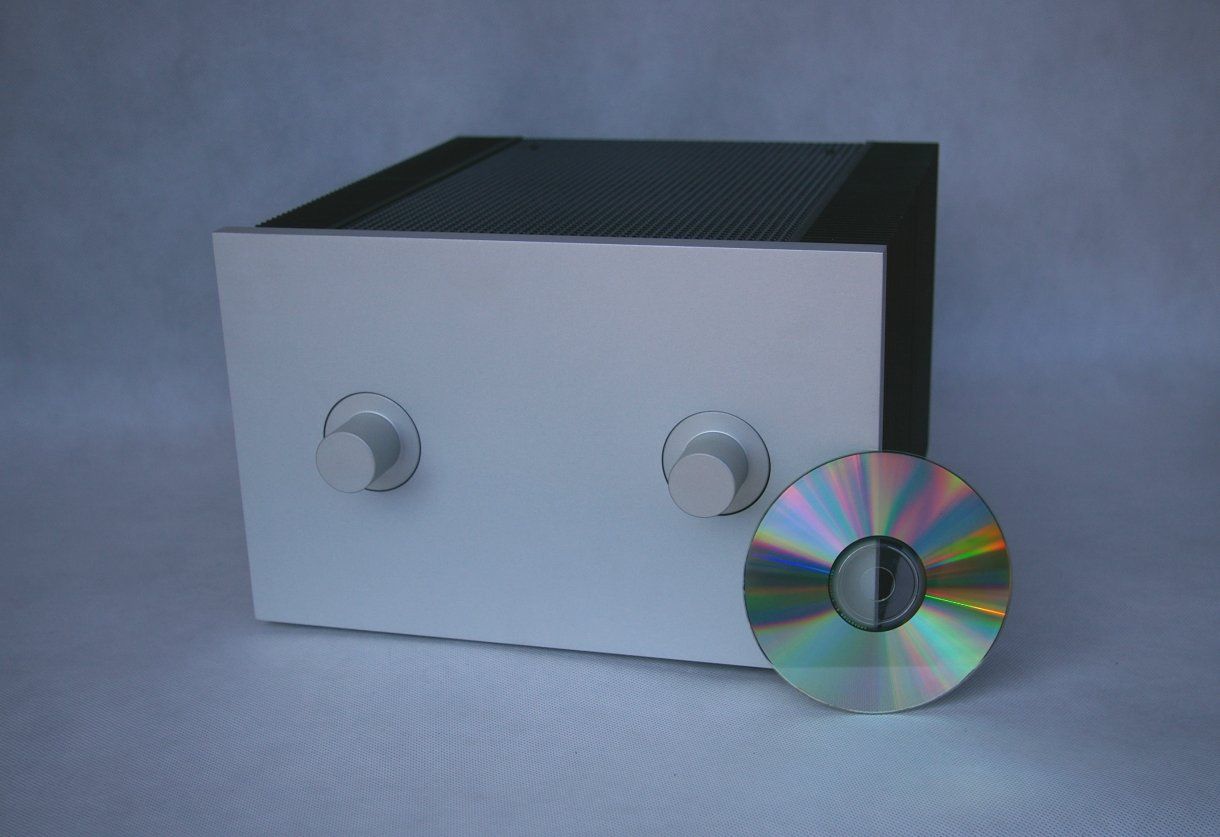

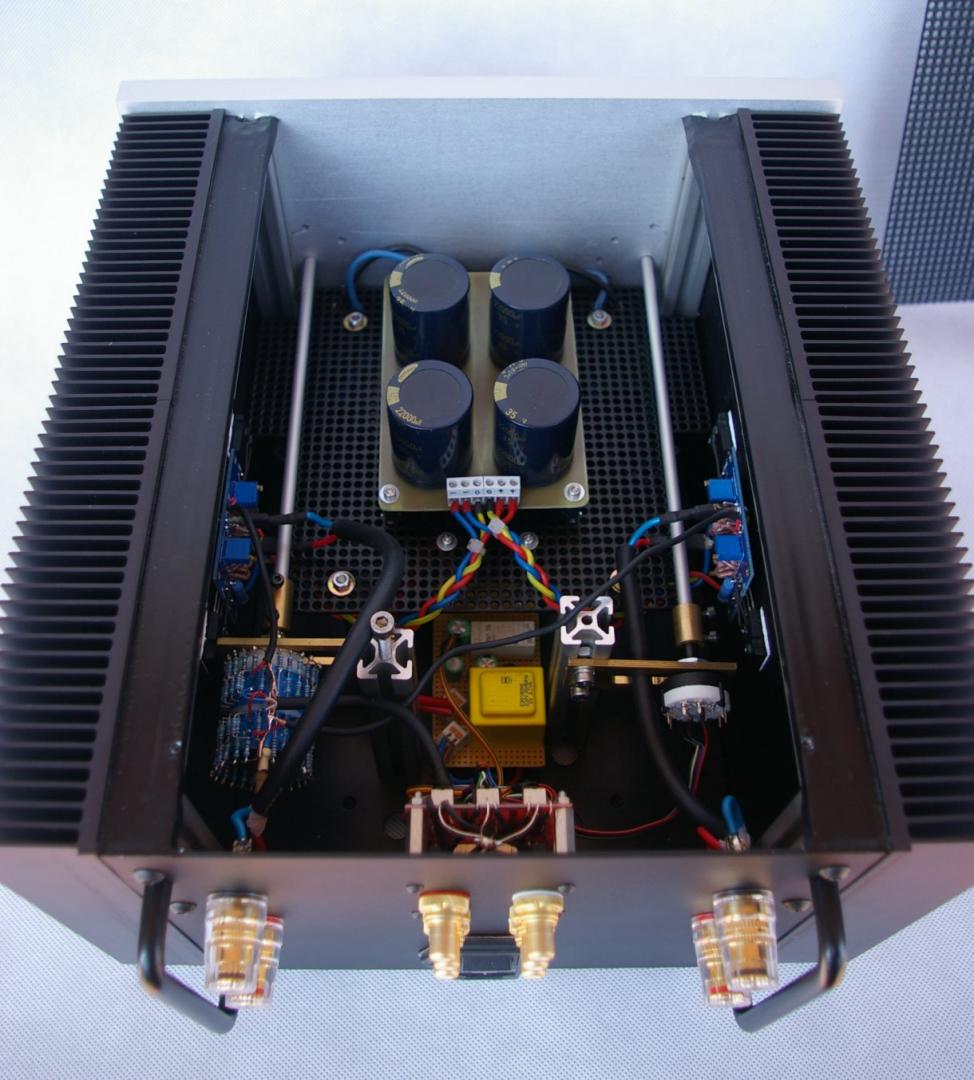

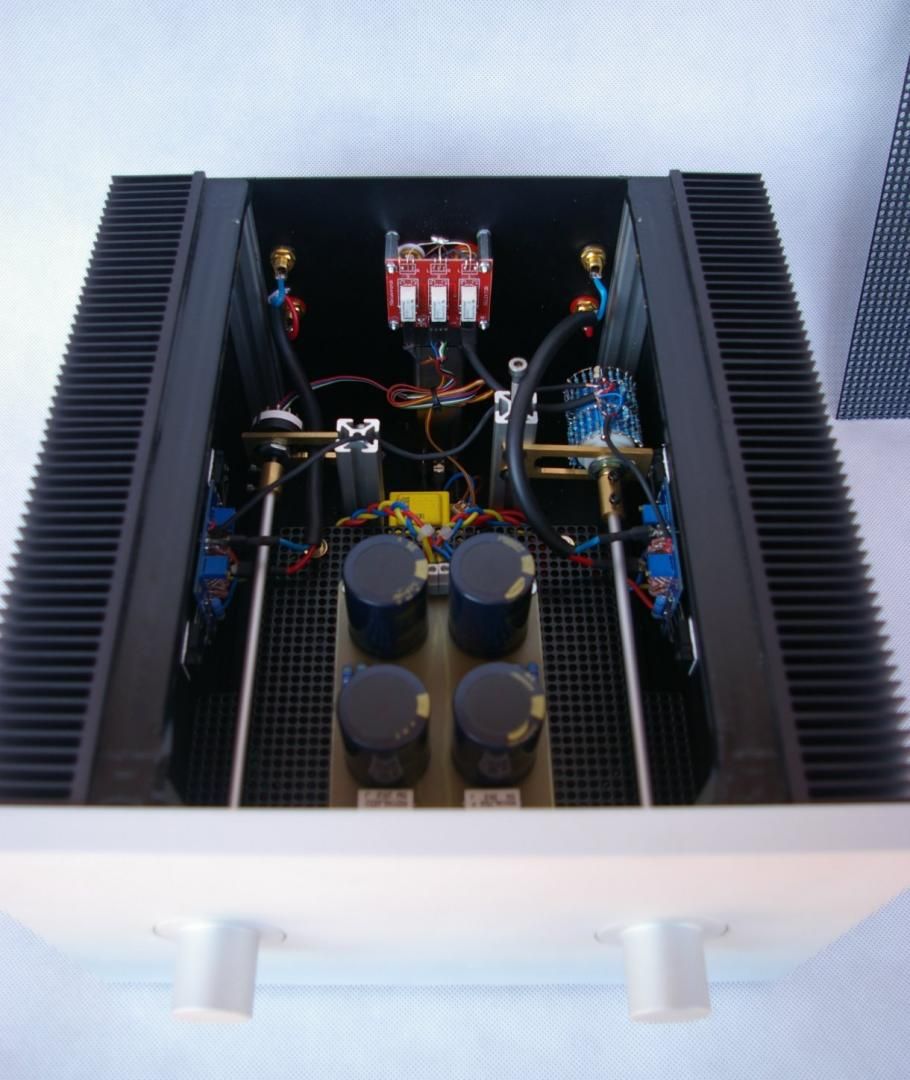

Udało się, znalazłem czas i w 5godzin z "kalibracja" dokończyłem mojego kaloryfera.

Właśnie się cieszy pierwszymi nutkami (Gotan Project - Lunatico).



A wygląda tak:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

Zgrabna :)

[zephyr]

COOL ;-)

[cypher]

Jakie wrażenia soniczne ?

[maxdila]

Sonicznie jest sprawa dość jasna bo zaczynam szukać lepszego CD... po co.. żeby sprawdzić czy może być jeszcze lepiej.

Jak na razie zdeklasował wszystkie moje poprzednie wzmacniacze.

Jak go składałem to się zastanawiałem za ile go sprzedać, teraz się zastanawiam co sprzedać żeby go ulepszyć :]



Po dwóch godzinach grania zrobiłem sobie przerwę i powtórzę jutro bo może aura na dworze za pozytywnie na mnie wpływa :-D

[rafo]

hej

możesz powiedzieć gdzie kupiłeś tak fajne radiatory do first watt F5 ?

[maxdila]

na allegro

[artw]

gra na tym małym,żółtym transformatorku?:)
