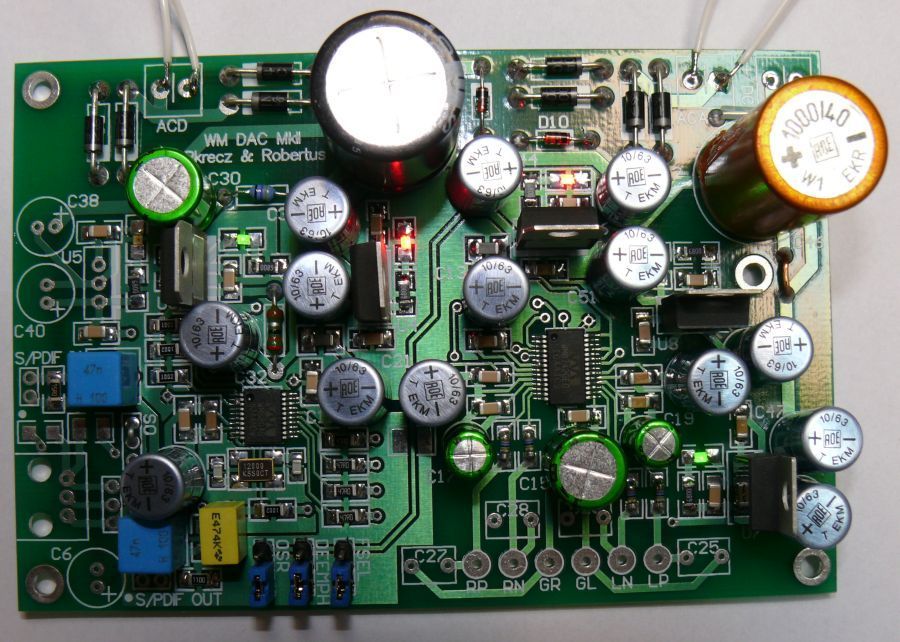

Prosty WM_DAC Mk2

[Robertus]

Miło, że następny DAC ujrzał światło dzienne ;-)

Teraz to gra raczej przeciętnie, jak większość przetworników bez odpowiedniego, dobranego toru analogowego.



O zworach pisałem już na forum, że należy je koniecznie zewrzeć w pobliżu C46. (nad i pod kondem)

Wejścia DCA domyślnie nie wykorzystujemy, bo możemy uszkodzić kość daca !

[ov_Darkness]

Robertus:

Na początek chciałem Ci podziękować za cierpliwość, jaką sie wykazałes w stosunku do mojej osoby i marudzenia nt. części :)



Jeśli chciałbym wpuścić do DAC sygnał I2S, to jak to zrobić?

Kilka postów dalej kolega JarekC kombinuje konwerter USB=>I2S na chwalonym przez Ciebie TAS1020B.

Czy jest możliwość przełączania się pomiędzy wejściami?



Drugie pytanie, ale już dotyczace analogówki:

Będziesz organizował zamówienie na płytki do niej? Czy, byłaby taka możliwość, żeby uwzględnić w projekcie takiego PCB również wyjście słuchawkowe?

Czy ew. byłaby możliwość przełączania się pomiędzy nimi? (automatyczna lub przełącznikiem)?

Taka konstrukcja (wejścia RCA, Toslink i USB, wyjścia RCa i jack) spełniała by analogiczną funkcję jak urządzenia pokroju Nuforce HDP, czy Beresford, co przynajmniej moje potrzeby odnośnie zaspokajałoby w 100%.

Edytowane 27 Lutego 2011 przez ov_Darkness

[andrejos1]

Miło, że następny DAC ujrzał światło dzienne ;-)

Teraz to gra raczej przeciętnie, jak większość przetworników bez odpowiedniego, dobranego toru analogowego.



O zworach pisałem już na forum, że należy je koniecznie zewrzeć w pobliżu C46. (nad i pod kondem)

Wejścia DCA domyślnie nie wykorzystujemy, bo możemy uszkodzić kość daca !



rozumiem że chodzi o te zwory?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Lutego 2011 przez andrejos1

[theoevo]

Bez pionowej nie zagra, będzie charczeć. Sprawdzone niestety doświadczalnie.

Z poziomą jakoś nie widzę różnicy w brzmieniu.

Edytowane 27 Lutego 2011 przez theoevo

[andrejos1]

Bez pionowej nie zagra, będzie charczeć. Sprawdzone niestety doświadczalnie.

Z poziomą jakoś nie widzę różnicy w brzmieniu.

w/g mnie jak nie ma poziomej to cale zasilanie (masa) idzie przez cewke 10uH - DAL co raczej nie jest nadzbyt komfortowym zasilaniem czesci analogowej dac`a



Jeszcze jedna prośba do wszystkich potwierdzających przelewy:



piszcie swoje dane: imię, nazwisko i oczywiście adres pod który mam wam wysłać części



dziękuję za zrozumienie:)

[theoevo]

Płytkę mam polutowaną i podłączoną, nie mogę teraz sprawdzić. Skoro tak piszesz pewnie tak jest.

[andrejos1]

Płytkę mam polutowaną i podłączoną, nie mogę teraz sprawdzić. Skoro tak piszesz pewnie tak jest.



po prostu wlutuj sobie tez tam zwore.



jak widac plytka na tyle dobrze zaprojektowana ze i bez jednej zwory dziala:)

[Robertus]

andrejos1

Tak, należy koniecznie wlutować obydwie zwory, które pokazałeś na zdjęciu.

[Robertus]

ov_Darkness



Aby podać sygnał I2S należłoby rozciąć ścieżki - połączenia między szynami danych z odbiornika WM8804 do kości przetwornika WM8741/2 oraz podpiąć się odpowiednio. Powinno się wówczas odłączyć odbiornik, poprzez np. wylutowanie jego stabilizatorów.

Standarwowo nigdzie nie ma takich wejść, bo nie takie jest przeznaczenie projektu.



Jest możliwość przełączania się miedzy wejściami złączem na płytce, ale między coaxialem, a optykiem-torxem.



Co do analogówki.

Tak, będzie organizowane już w krótce zamówienie na profesjonalną płytkę z zakładu.



Nie będzie żadnej możliwości wbudowania układu wzmacniacza słuchawkowego, gdyż jest to gotowa analogówka sygnału linowego, w dodatku dosyć prosta w budowie.

Zaprojektowana została przecież na wzór przetoczonego tu urządzenia, fenomen tkwi właśnie w tym projeckie, który był już testowany.

Nie chcę zmieniać nic w tym sprawdzonym układzie, a poza tym projekt po wielu próbach został już ukończony.

Edytowane 28 Lutego 2011 przez Robertus

[andrejos1]

Dotyczy zamówienia z farnella.

na dziś dzień mam około 70% wpłat. mam nadzieje ze do jutra beda wszystkie.

brakuje mi ciagle adresów wysylkowych od kolegów:



jervas



rambo



robsmok



zephyr



bardzo prosze o pilne uzupełnienie danych.

[andrejos1]

Dotyczy zamówienia z farnella.

na dziś dzień mam wszystkie wpłaty poza jedna od kolego robsmok.

jeśli wpłata została wykonana a z jakis wzgledów formalnych sie jeszcze nie pojawiła, bardzo proszę kolegę robsmoka o kontakt mailowy z załącznikiem potwierdzenia wpłaty oraz danymi wysyłkowymi.

[andrejos1]

abstrachując troche od zamówienia:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

Co robią te zworki:

SO, OPT, FSEL, DEEMPH, OSR?

[pkrecz]

Co robią te zworki:

SO, OPT, FSEL, DEEMPH, OSR?



OPT to nie zworka ... tylko wyprowadzenia odbiornika optycznego poza płytkę.

SO - wybór między optykiem a S/PDIF

FSEL, DEEMPH, OSR - wybór trybów pracy DAC'a - tak najogólniej.



Wieczorem znajdę rozpiskę do powyższych trybów i zaktualizuję dokumentację.

[andrejos1]

Od forumowicza robsmok nie dostałem adresu wysyłkowego ani tym samym wpłaty na konto, nie mniej zamówiłem komplet in advance: AD797ANZ 2szt. - NE5534 2szt; Panasonic FC 33/50 - 8szt; FKS2 2,2nf/100 - 8szt; FKP2 1nF/1000 - 2szt; FKP2 68pF/1000 - 2szt; Rubycon 220/25 - 2szt



jeśli do jutra kolega robsmok nie da znaku życia będzie jeden powyższy kpl do wzięcia. jeśli jest ktoś chetny proszę o informację w celu rezerwacji części.

[erka]

Od forumowicza robsmok nie dostałem adresu wysyłkowego ani tym samym wpłaty na konto, nie mniej zamówiłem komplet in advance: AD797ANZ 2szt. - NE5534 2szt; Panasonic FC 33/50 - 8szt; FKS2 2,2nf/100 - 8szt; FKP2 1nF/1000 - 2szt; FKP2 68pF/1000 - 2szt; Rubycon 220/25 - 2szt



jeśli do jutra kolega robsmok nie da znaku życia będzie jeden powyższy kpl do wzięcia. jeśli jest ktoś chetny proszę o informację w celu rezerwacji części.



Wysłałem priva w tej sprawie.

[pkrecz]

Zaktualizowałem dokumentację o USTAWIENIA ZWOREK

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

A jakiś komentarz?

Bo np mnie to zupełnie nic nie mówi...

Pytanie: czy DAC zawsze oversampluje? Nie można tego wyłączyć?

[Robertus]

UWAGA !!!
