O szum bym się nie martwił , tylko o to jak brzmi i gra taki wzmacniacz operacyjny , sam w sobie . Ten 4580 nie powiedział bym że gra bynajmniej nawet dobrze .

a ten LM833n?

albo NE5532?

Edytowane 22 Lutego 2012 przez mirfak

[zorro]

Przerobiłem prawie wszystkie wzmacniacze operacyjne na wyjściu CD i wciąż najlepsza trójka to OPA627 , AD825 , AD797.

Wszystkie wymagają b.dobrego zasilania i oczywiście przejściówki . Różnią się nie tyle jakością co charakterem brzmienia.

[jaskiniowiec]

Troszkę eksperymentowałem na chybił trafił -- tego AD 797 próbowałem w układzie z 450 i po prostu się przegrzewał , nie wydalał . Ten lm 833 dobry do serwa , tez go próbowałem w tej aplikacji , nadaje się ale dźwięk jest bardziej jakby przymulony . NE5532 , też nie radzi .



W konsekwencji pozostałem przy jrc4580 z tego co miałem nadal pozostał w tej aplikacji najlepszy , jak sie bawiłem tym na biurku , jeszcze miałem jakiegoś jrc wyciągniętego z cd Arcama , tylko nie pamiętam co to było , był nawet nawet . Musiałem go oddać .



Ale istnieje pełno innych kości tylko należy przeeksperymentować co dobre albo lepsze , w tym zastosowaniu .

Moim zdaniem najlepiej będzie wpierw złożyć wszystko na gotowo a potem mieszać w kościach i radzić .



Jurek jak chcesz to mogę ci wypożyczyć moduły 408 , do posłuchania tylko musisz sobie je przykręcić do radiatora i zasilić ,, i mi je odesłać s powrotem . Tak na tydzień . Chyba że nie będziesz chciał się z nimi już rozstać hhee .



Ja na razie i tak będę kręcił 450 i 4100 do radiatorów i robił obudowy . mam już na nie wizję .

.

Panel przedni też wiem jak zrobię żeby był extra ale nie będzie to nic klasycznego z gałkami i tuzinem przycisków .





AA co do 408 i 407 to porozsyłam to jak zdążę w piątek ale na 100 proc w poniedziałek , muszę to jeszcze omówić co i jak .

[jurek]

Jurek jak chcesz to mogę ci wypożyczyć moduły 408 , do posłuchania tylko musisz sobie je przykręcić do radiatora i zasilić ,, i mi je odesłać s powrotem . Tak na tydzień . Chyba że nie będziesz chciał się z nimi już rozstać hhee .





Dziękuję za propozycję.

[mirfak]

jaskiniowiec,

pomierzyłeś może tę 408?

[jaskiniowiec]

W sobotę jak będę miał więcej wolnego czasu porobię katusze temu .

[rs2512]

Jakie wymiary mają PCB do 550 i 408 ?

[jaskiniowiec]

Witam 17 na 13 cm - 550 . 8cm na 22cm - 408

[rs2512]

Dziękuję.

[martin78]

A ja proszę o wymiary e-407...

[jaskiniowiec]

Witam tak to wygląda na oscyl



Na działkę przypada 20 volt . drugie zdjęcie to jest przester . u góry na wyświetlaczu jest wskazywana temperatura mierzona na tranzystorze , obciążenie dwie cewki połączone szeregowo 4om w głośniku jbl p-1200 , ten to bez problemu wytrzymuje także . hhee .

Żadnych kondensatorów nie wpinałem bo by je porozrywało .



2khz





20khz





100khz





Bez filtra wejściowego sygnał podawany na gołe bazy tranów wejściowych .

20khz



100 khz prostokąt i piła

.





Jedno co można zauważyć że te układy wykazują większa sprawność , katowałem ten wzmacniacz przez około 30 minut bez przerwy na granicy przesteru i nie przegrzałem go , i tranzystory końcowe bez problemu przeżyły .

Można zaobserwować ciekawe zachowania z rożnymi obciążeniami ale więcej fotek nie będę wstawiał .



Kiedys coś podobnego robiłem na wzmacniaczu forumowym ugoda i na granicy przesteru przy 50 khz wybuchły tranzystory .

A tu non stop full i nic .



Kolejna sprawa zamówiłem prototyp pcb do projektu p-5000 . W celu jego weryfikacji , ze względu na złożoność układu , troszkę tego tam jest . Jak będę miał gotowy prototyp , to domówię płytek dla reszty osób które będą chciały . Parę osób jest zainteresowanych także będą też miały .

Tak do 2 tygodni będę miał prototyp już złożony .



Jeżeli będą chętni to kupię hurtowo w humie tranzystory końcowe 2sc5200 2sa1943 ze 100 par albo i więcej .

Do biorę po 6 identycznych par do każdej końcówki dla siebie i dla każdego zainteresowanego i mu odsprzedam , doliczę sobie jedynie na pół litra za robotę .

Cena pary takich tranów jest o 2 zł niższa niż sprzedawane na allegro także można później odpady odsprzedać nie tracąc naiwniakom na allegro .

[mirfak]

jaskiniowiec,

MIAZGA :)

[zorro]

Kupię 6 par 2SJ618/2SK3497 oraz min. 10 szt. 2SC3478-K/U

[gasolin]

Lista na płytki:

P-5000 oraz E-350 .



P-5000

1. Bogdan - 1 komplet

2. martin78-1 komplet

3. gasolin - 1 komplet

[jaskiniowiec]

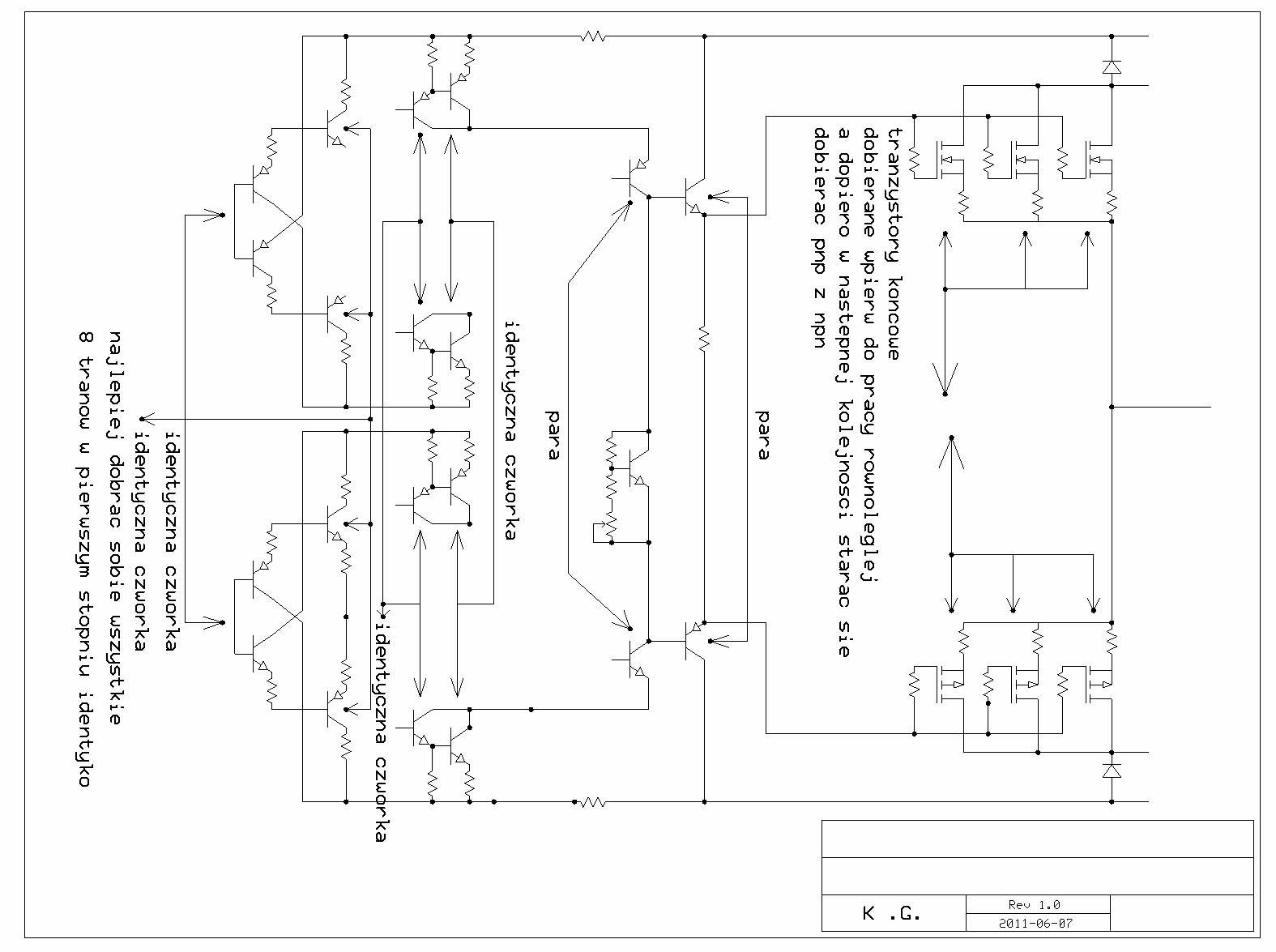

ja ostatnio dosyć ostro składam tego 4100

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

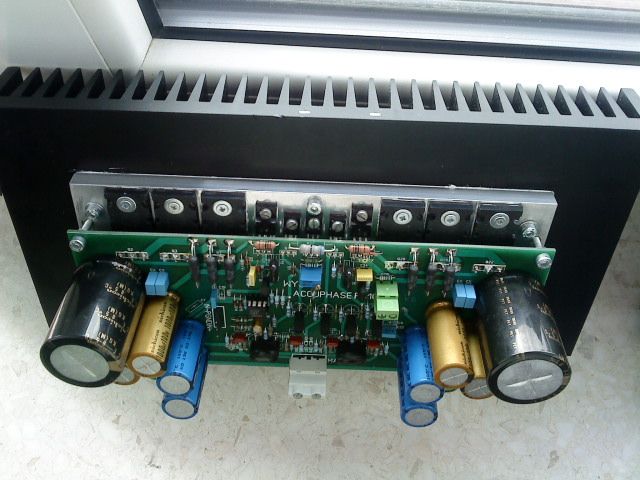

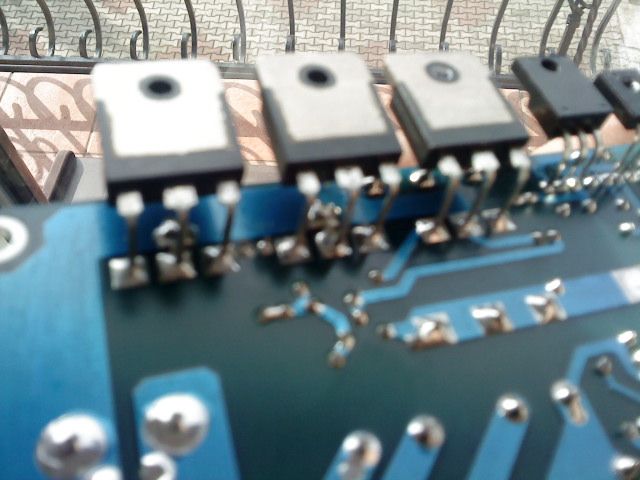

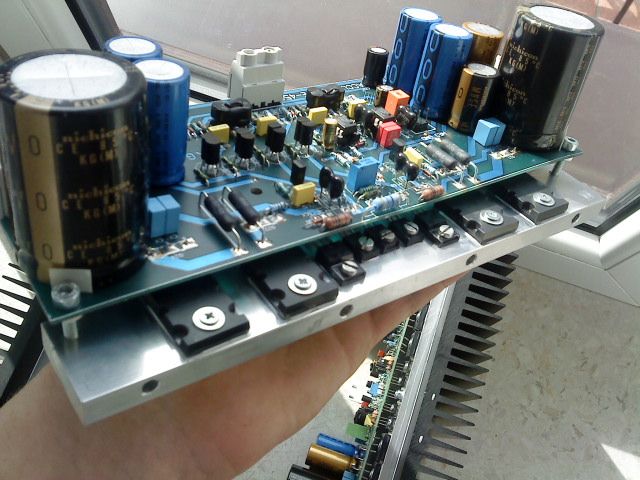

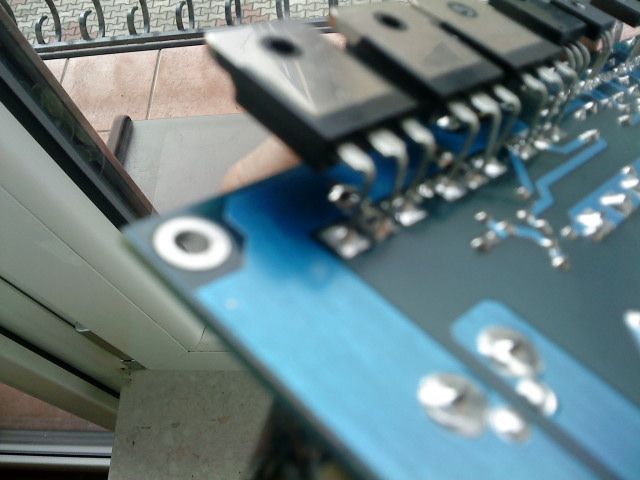

polecam montaż tranzystorów końcowych na takich listwach zbiorczych , ułatwia to ewentualny serwis i modyfikacje i odkręcenie moduł u od radiatora .



.
