klon Accuphase P-350

[rs2512]

Przedwzmacniacz nad transformatorem?

Nie obawiasz się przydźwięku?

[daniel69xyz]

wszystko wyjdzie w praniu ale nie za bardzo jest gdzie indziej go postawić, natomiast co do końcówek, właśnie obie odpaliłem ale bez zobla itd na wyjściu bo to znajdzuje się w zabezpieczeniu, natomiast nie wiem czy zobel itd które znajdują się jak wspomniałem w zabezpieczeniu mają na to wpływ ale jak na razie napięcie stałe na wyjściu jest dość spore - 60mV w drugiej natomiast ok 90mV natomiast ona jeszcze nie do końca wyregulowana, mimo wszystko jest dość znacznie słyszalny brum w kolumnie... jaskiniowiec, wypowiedz się na ten temat...



odpaliłem też zabezpieczenie z racji tego że chciałem sprawdzić, nic to nie zmieniło, napięcia stałe na wyjściu 60-80mV i brum w kolumnie. Na wejściu zworka, brum zarówno w jednym jak i drugim kanale ale podłączam pojedyńczo. Na dzisiaj już wystarczy wszystko jest odpalone i sprawne, trzeba tylko uporać się z tym brumem.

[daniel69xyz]

kolejna sprawa, po podłączeniu zabezpieczenia bias rośnie, po ustawieniu 10mV tak jak mam to powiedziane i podłaczeniu wyjścia wzmacniacza do zabezpieczenia prąd rośnie do ok 30mV obstawiam że regulacji trzeba dokonywać z zabezpieczeniem bo chyba tak przecież robi to accu - po złożonym całym wzmaku, w zabezpieczeniu znajduję się rezystor z kondem do masy i rezystror z cewką i dopiero do kolumny.

[jaskiniowiec]

No ten pre lubi zbierać brum , Sam w sobie jest ok ale zbliżając go do trafa można zauważyć jak pojawia się i rośnie przydźwięk .

najlepiej umieścić je w puszce metalowej .



Co do tych miliwoltów na wyjściu końcówek to znacząco za dużo powinno max z 10 .

Serwo jeżeli nie ma w jakimś stopniu dobranych tranów cudów nie zdziała , nie będzie wyrabiało - że tak powiem .

Wyciągnij je -- ten scalak i wtedy zmierz dc na wyjściu , powinno być tak 3 volty w tych granicach .



Następna sprawa tych kondensatorków co łącza masy na pcb nie dawać , to powoduje przydźwięk ,umieściłem je ze względu iż tak było w dokumentacji .



O łączeniu tych mas już widziałem że pisały inne osoby

[barmanekm]

Najlepiej jakby DC nie przekraczało 5mV. W E-406 na obydwu miałem < 1mV. Teraz zabieram się za E-550 i zobaczymy jak tam. Jeżeli jest kilkadziesiąt mV to znaczy, ze jest duże niezrównoważenie i serwo nie wyrabia. Może mieć to wpływ na stabilnośc wzmacniacza.

[daniel69xyz]

pre nie było podłączane więc to nie jego wina.... podłączana była sama jedna końcówka na stole - trafo od końcówki było w odstępie 30 cm więc to też nie brum trafa - w takim razie może to wina tego konda 22nf, zaraz zbadam

[mirfak]

Czy w PRE w miejsce C3, C4 100pF mogę dać 680 pF (styroflex)?

[daniel69xyz]

zawsze można dać inne wartości :) hehe pozmieniaj jeszcze więcej i nie patrz na to czy np ten tran ma takie same wyprowadzenia tylko wlutowywuj byle co to może będą ładne fajerwerki :) (oczywiście świruje) ja to nie rozumiem stosowania innych wartości od tak bo styroflex, dobre elementy dobrymi elementami ale czy styroflex jest jakiś lepszy ? w dodatku by go dać prawie 7 krotnie zmieniasz wartość... lepiej dać ceramika o dobrej warości niż tak kombinować. standardowo jest tam polyester i jest to część filtru wejściowego więc później może się coś wzbudzać.

[mirfak]

daniel69xyz,

zachowaj takie uwagi dla siebie. Nie rozumiem takich aroganckich wpisów.



Styroflex w filtrach jest lepszy od ceramika. Niestety, nie posiadam aktualnie w domu 100pF. Zmiana na 680 pF obetnie pasmo więc raczej ze wzbudzaniem nie powinno być problemów. Pytanie tyko jakie to będzie pasmo?

[daniel69xyz]

uwaga nie miała być niemiła :) natomiast dalej uważam że lepiej będzie jak zastosujesz 100pf ceramika niż jakiś wymyślny 680pf a nie wierzę że nie znajdziesz w domu ceramika 100pf.

[mirfak]

Ceramika mam, wlutuję na próbę, ale docelowo chcę styroflexa - taka fanaberia :)

[nick30]

to nie fanaberia w filtrach sygnału powinny być styrofleksy.

Można to sobie przećwiczyć w każdym CDeku.

100pf można kupić u Tomkiewicza.



daniel69xyz

Czy parowałeś trany do końcówki (szczególnie wejściowe), czy wsadzałeś jak lecą?

[daniel69xyz]

myśle jednak że accuphase wiedziało lepiej co robi dając tam polyester :) nom ale to już kwestia składającego, mi nic do tego

[mirfak]

Gigantyczne ma to pre wzmocnienie - ponad 20 x

[mirfak]

Errata, wzmocnienie wynosi równo 10.

[bawolek]

daniel69xyz jak tam sprawy z radiatorami .... ?

[jaskiniowiec]

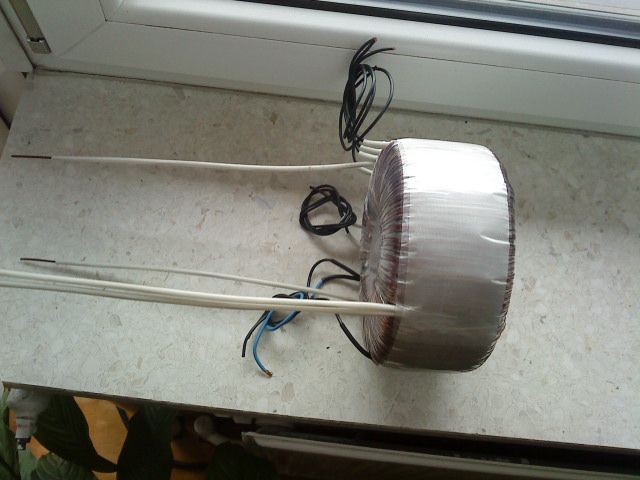

Witam , tak wygląda jedna sztuka transformatorka małej mocy do wzmacniacza , na razie tylko jedna sztukę zrobiłem , Najśmieszniejszy jest koszt nieprzekraczający 130 zł , po podliczeniu materiału na jedna sztukę . Słabe też to nie jest , lepiej już nie gadam ile watów z tego wyszło .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) .



Jakby ktoś miał jakieś problemy z odpaleniem tych końcówek mocy to pisać .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daniel69xyz]

potrzebuje ktoś jakieś trany do accuphase e-450 ?? mam trochę końcowych takich jak w oryginale, sterujące jakieś, od biasu itd ( wszystkie te co znajdują się na radiatorze. więc 2 komplety - na 2 końcówki tranów tych co znajdują się na radiatorze będę miał.



A co do radiatorów tak jak mówiłem są głębsze - ok 40 cm, jesteście takimi zainteresowani ??

[Yasioo]

potrzebuje ktoś jakieś trany do accuphase e-450 ?? mam trochę końcowych takich jak w oryginale, sterujące jakieś, od biasu itd ( wszystkie te co znajdują się na radiatorze. więc 2 komplety - na 2 końcówki tranów tych co znajdują się na radiatorze będę miał.



A co do radiatorów tak jak mówiłem są głębsze - ok 40 cm, jesteście takimi zainteresowani ??





Końcowe moge wziać ale kiedy by mozna było dostać? bo jestesm zinteresowny jaka cena?

[Yuras]

do odstąpienia płyteczki do e-407 i e-408

[Yuras]

jeszcze do odstąpienia płytki do e-450 , protector do accu i pre. e408

[adik82]

Yuras poszło pw.

[czekin1]

jakieś nowości w temacie , nie porzucajcie wątku !!! :))

[daniel69xyz]

ja nie przucam, wiecej a propo mojego accu znajdziecie tutaj:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

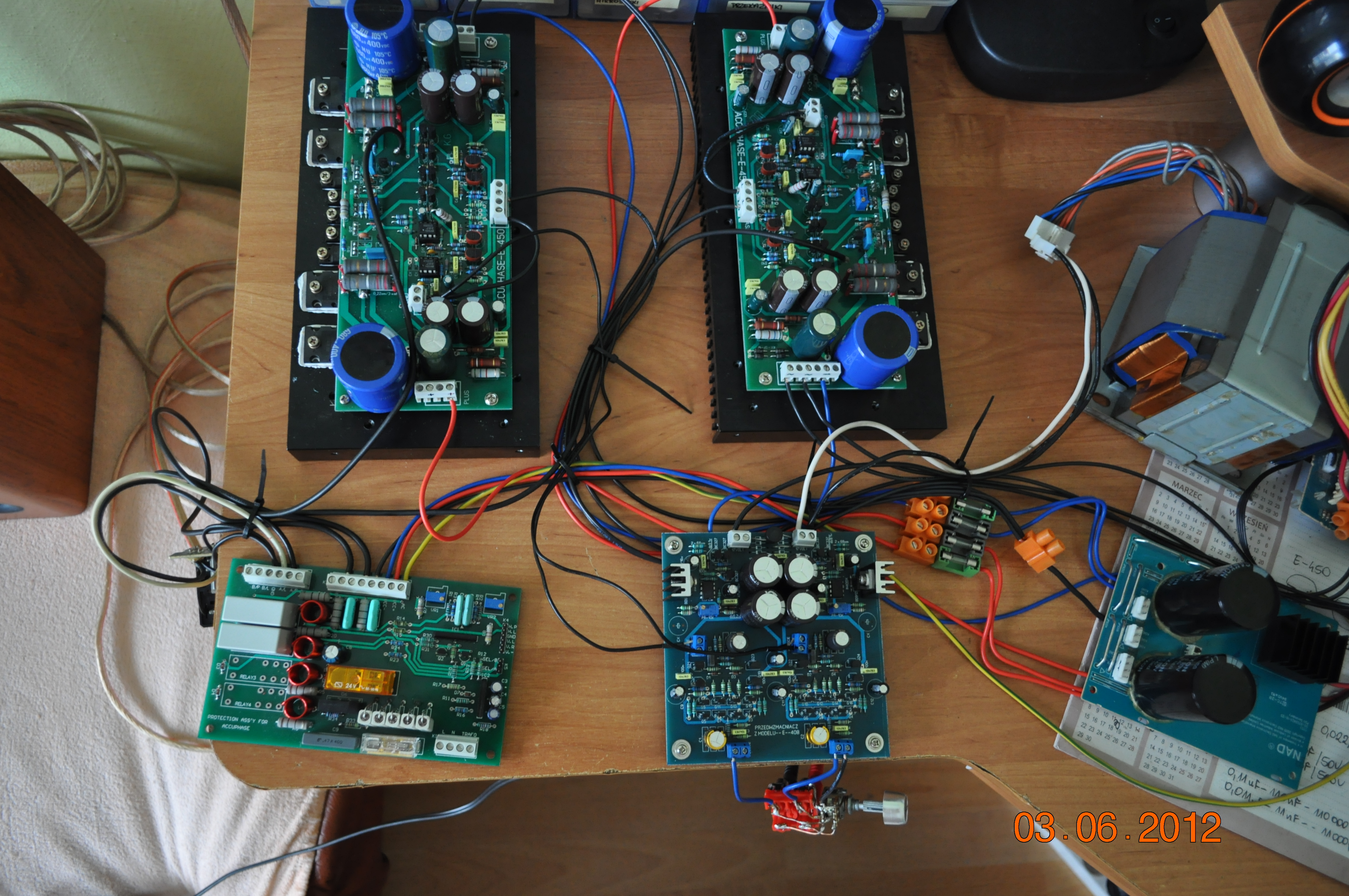

wole prowadzic temat tylko o moim accu ale nie omieszkam napisac tutaj wiecej po skonczeniu, a pewnie skoncze go w przeciagu ok tygodnia, juz jest wiecej zrobione niz w temacie z diyaudio ale nie mam dostepu w domu do neta by ciagle cos wklejac itd - modem mi padl i wchodze tylko w pracy na 5 min na internet i przy okazji u kogos jak np teraz... ja juz mam generalnie zrobione wszystko z calym okablowaniem obudowa itd wkrecane plytki oprocz tylko zasilacza glownego i przewodow zasilajacych do koncowek, reszta odpalona, sprawna i gotowa do generalnego testu po zamontowaniu wspomnianego zasilacza i okablowania zasilajacego. jestem niemilosiernie zadowolony z tego jak wszystko udalo mi sie ogarnac ładnie z przewodami itd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

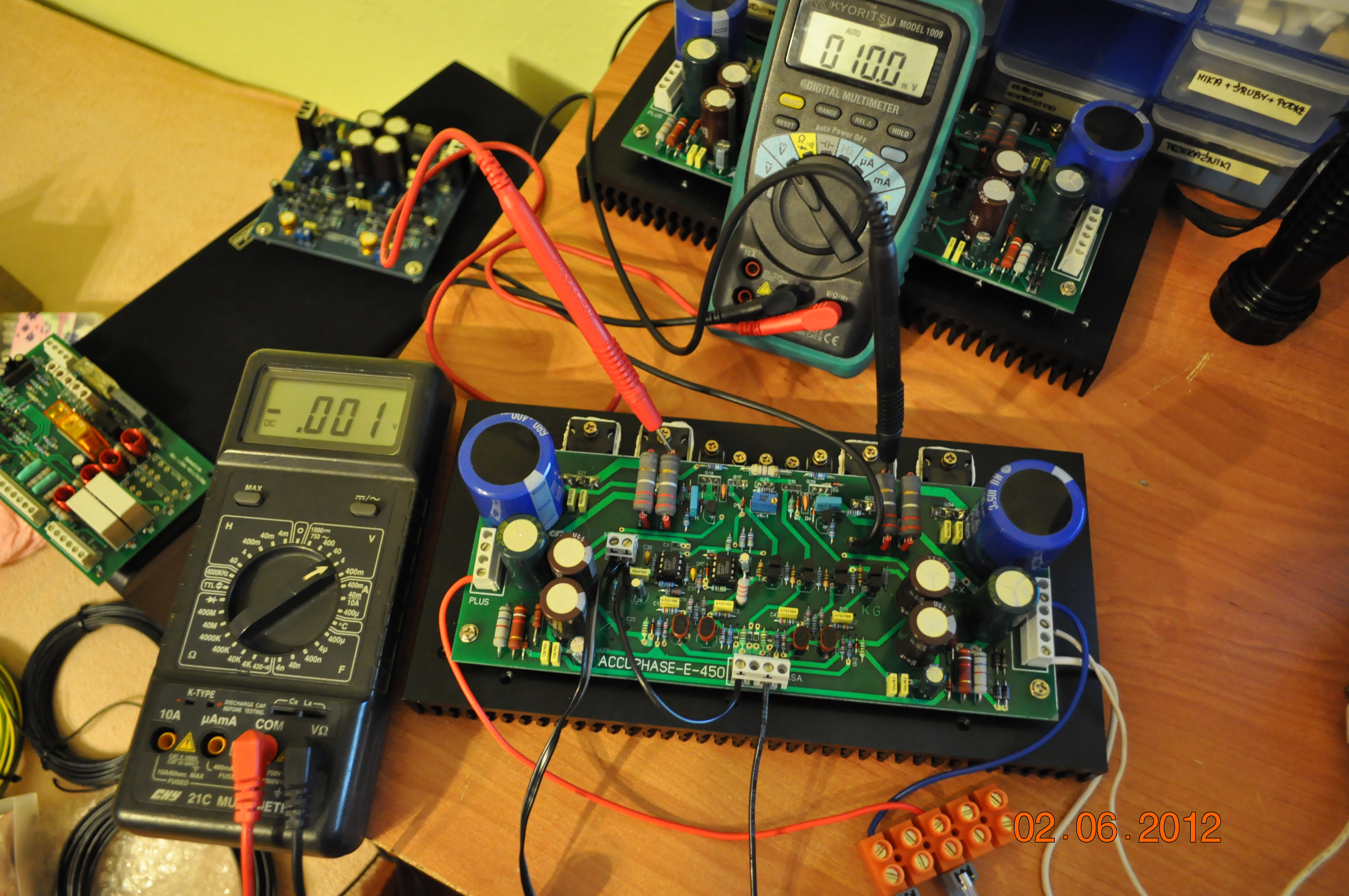

Właśnie odpaliłem e-450, pre i zabezpieczenia.

Wszystko ruszyło od "kopa".

Mam pytanie co do tych mas w e-450:

Jak poprowadze dwoma przewodami do zasilacza tzn, jeden z "głównej" masy a drugi z masy wejścia to pojawia się stałe napięcie.

Ale jak jednym przewodem poprowadze mase "główną" do zasilacza, i wstawie mostek zamiast kondensatora c25, to jest wszystko ok.

Na obydwu końcówkach 1-2mV na wyjściu oraz 10mV biasu.

Narazie chodzą same końcówki, bez pre i zabezpieczeń.

Tak jest wszystko ok?

I jeszcze jedno, jaki jest pobór prądu przez jedną końcówkę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

Fajnie że odpaliłeś moja końcówka leży poskładana lecz nie mam zapędu do odpalenia, jakoś zdeka się boje to odpalać pewnie komuś zlecę odpalenie ;), ponieważ nie jestem jakoś super doświadczony.

[adik82]

No i mały problem z pre e-408.

Oryginalnie powinien być potencjometr 2x50k, tak jest w opisie.

Gdy taki podłącze to w skali od 1 do 10, to między 1 a 8 nie ma wysokich tonów.

Podłączałem 2x10k i od 2 do 8 nie było wysokich tonów.

O co kaman?

Może mi ktoś na maila podesłać pełny schemat do e-408, mam tylko skan strony z opisem.

Spotkał się ktoś z tym?

Dodam że jak podłącze ten sam potencjometr 2x50k bezpośrednio do końcówek to jest wszystko w pożądku, działa jak należy.

Tak więc problem leży wyłącznie po stronie pre.

Elementy zgodne z oryginałem, niektóre tranzystory to zamienniki wskazane przez jaskiniowca.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Czerwca 2012 przez adik82

[adik82]

Już opanowane.

[Bogdan]

adik82 gdzie kupiłeś te fajne śrubki do tranzystorów mocy ?

[adik82]

Dwa tygodnie temu rozebrałem nada t-753. Te radiatory, śrubki jak i transformator jest właśnie z niego.
