klon Accuphase P-350

[adik82]

No niby tak.

Podłączałem na próbę irkową (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) barwę na lm833n, regulacja + - 6dB, potencjometry w pozycji "0".

Czy włączałem barwę czy nie, różnicy nie słyszałem.

Tylko jest jedna wada - zasilanie pojedyńcze.

Gdyby było na symetrycznym, wtedy bym już o barwę nie pytał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[blomin]

Jaskiniowiec - a nie myślisz zrobić jakiejś prostej barwy któregoś z modeli accu? Np 450, wystarczy regulacja + - 4dB.

Czasami słuchając ciszej chciałbym mieć więcej niskich rejestrów. (Jestem fanem Q-Dance, w sumie mój półtoraroczny synek też).

Kilka osób by się nazbierało na pcb.

adik namowilem tomka na barwe z accu, jako ze nie mielismy od 406 to zrobilismy z 305. praktycznie identyczna. szkoda bo trułem ludziom by to tez do kompletu zrobic lecz purystyczny ogoł nie chcial, wiec mam ja tylko chgyba ja i tomek. choc jest na wysmiewanych njm-ach to gra naprawde super. zasilanie symetryczne no i aktywna nie jak typowa pasywka. pasmo regulowane tylko dwoma kondami. druk jest jeszcze w temacie od 406. moze tomek jeszcze ma pcb bo robilismy w detalu z braku czetnych. najlepsze to ze tomek zrobil z 550 tki i stwierdzil ze jest gorsza od 406



adik82 przemyśl dorobienie regulowanego lub stałego kontura - zestroisz go pod swoje uznanie, a unikniesz dodatkowgo stopnia aktywnego w torze sygnałowym, proste i skuteczne rozwiązanie



nie wiem niestety jak gra oryginalny E407, ale "moja" kopia jest rewelacyjna, słucham cały dzień i nie mogę się nadziwić....

źródłem jest dysk Trekstor a preampem mocno modyfikowany CA540R v 1 - o dziwo lepiej się zgrał z klonem niż DAC na AD1865,

wcześniej z innymi wzmacniaczami AD1865 deklasował inne, ale z klonem accu było za ostro - nieprzyjemnie

teraz mam wszystko: super stereo i kino za jednym zamachem - narazie nirvana....

za obudowe robi Palladium LA1200, z którego wykorzystałem też trafo - reszta wywalona, ponieważ trafo miało tylko symetryczne odczepy

+- 76 DC więc odzieliłem stopień napięciowy diodami żeby napiecie pod duzym obciążeniem tam nie siadało,

to się sprawdza super.

Jestem naprawdę bardzo zadowolony, polecam wszystkim ten wzmacniacz - miałem do niego nosa,

dziękuję jaskinioweic za płytki - bez Ciebie nie dałbym rady !!!



kupiłem we Włoszek koncówkę P700 ( tzn zapłaciłem kasę ) , tylko "makaron" zapomnial jej do mnie wysłać

i mam mały problem , bo troche mnie kosztowała, podejrzewam ,że to rozwinięcie E407 do kwadratu,

ale teraz odpuściłem wzmacniacz i walczę o odzyskanie pieniędzy :-(

szkoda bo to referencja i miałbym z głowy, chociaż kopia tez jest super

może jeszcze kiedyś , gdy odzyskam kasę zapoluję na P700 lub P550



Bogdan to ty poszczules tematem klonow i chwala tobie lecz piszesz o 407. to nie bylo przypadkiem 406 - bo przecierz ten chyba zrobilismy?

Edytowane 11 Sierpnia 2012 przez blomin

[Bogdan]

nie, E407 też robiliśmy i mój to właśnie 407 :-) cud nie wzmacniacz

[Bogdan]

ładnie mi sie to pomieściło i mimo,że radiatory były używane wpasowały sie idealnie nawet na wysokość :-)

muszę jeszcze dorobić zabezpieczenia i sterowanie wskaźnikami wychyłowymi, ale już można słuchać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Sierpnia 2012 przez Bogdan

[roma]

Witam serdecznie ! Ponieważ pierwszy raz wypowiadam się na forum publicum, proszę o wybaczenie małych wpadek. Zainteresował mnie temat klonu końcówki mocy Accuphasa.

Jestem posiadaczem integry E-350 którą napędzam B&W 802D. A ponieważ te kolumny bardzo lubią "prąd", chciałbym mój system rozbudować o mocną końcówkę.

W związku z tym mam kilka pytań:

1. Czy ktoś już zbudował jakąś z dobrych i mocnych końcówek Accu np. P-700 lub P-7100 itp. ?

2. Jakie były wrażenia słuchowe w porównaniu do oryginału ?

Nie jestem elektronikiem ale potrafię trochę majsterkować (w moim profilu są zdjęcia moich dwóch konstrukcji: gramofon VAP i dyskofon ELEKTROLABS).

[jaskiniowiec]

Witam , z mojej strony p-7100 nie składałem , z drugiej strony niebawem będę miał na ukończeniu dwa klocki klonów accu , opakowane w obudowy , w wykonaniu konkretnym , czyli p-4100 oraz p-5000 ,

na razie się nie chwalę wnętrzem pokarze jak ukończę na pewno do końca września .

Obecnie czekam na dostawę kondensatorów z Niemiec - jedyne co mi brakuje .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tak to wygląda od tyłu , reszty na razie nie pokazuję , dopiero jak ukończę , stwierdziłem że tak będzie najlepiej ((((:::



Tak patrzałem jesteś z Gliwic to tylko 50 km ode mnie , jeździłem tam trochę na '' polibude '' także nie ma problemu . Można po testować ale dopiero jak ukończę te dwa klocki .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[roma]

Witam! Będę czekał na jakąś informację o ukończeniu robót i zapraszam na odsłuch i dobrą kawę !

[adik82]

Szkoda żeś nie dał cynku, ja też będę za niedługo kondensatory potrzebował.

Daj namiary, jak możesz.

[jaskiniowiec]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Kupowałem te egzemplarze .



Co do porównywania gołych końcówek a całej oryginalnej integry , to jest bez sensu , ze względu na obecność potencjometru , korektora , przedwzmacniacza itp .

Taki test należałoby zrobić podpinając sygnał pod gołe końcówki mocy i wtedy gdybać .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

niezła pojemność 100 000uF

Edytowane 21 Sierpnia 2012 przez artw

[adik82]

niezła pojemność 100 000uF

Przy wyładowanych kondensatorach i pewno nie małej mocy toroidzie, po załączeniu wzmacniacza na osiedlu sąsiadom sprzęt rtv się wyłącza :-)

A tak na poważnie, ogłądałem właśnie te:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie wziołeś czasem parki na zapas?



Zostały mi kondensatory, trafo i wtedy zaczynam zajmować się obudową.

Ale cały czas gra. Bez żadnego preampa. Same końcówki i volcan0.

Ale na pewno chciałbym jakąś barwe dźwięku założyć, tylko nie wiem jeszcze jaką.

Może ktoś doradzi?

Nie jestem wymagający, wystarczy + - 4-6 dB. Audiofilem tym bardziej nie jestem.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Sierpnia 2012 przez adik82

[roma]

Nie chciałem porównywać integry z końcówką, tylko sprawdzić jak zagra klon końcówki wysterowany z przedwzmacniacza z E-350 ?

albo może bi-amping ?

[nick30]

adik82 skąd takie radiatorki?

[adik82]

Od kolegi z forum odkupiłem.

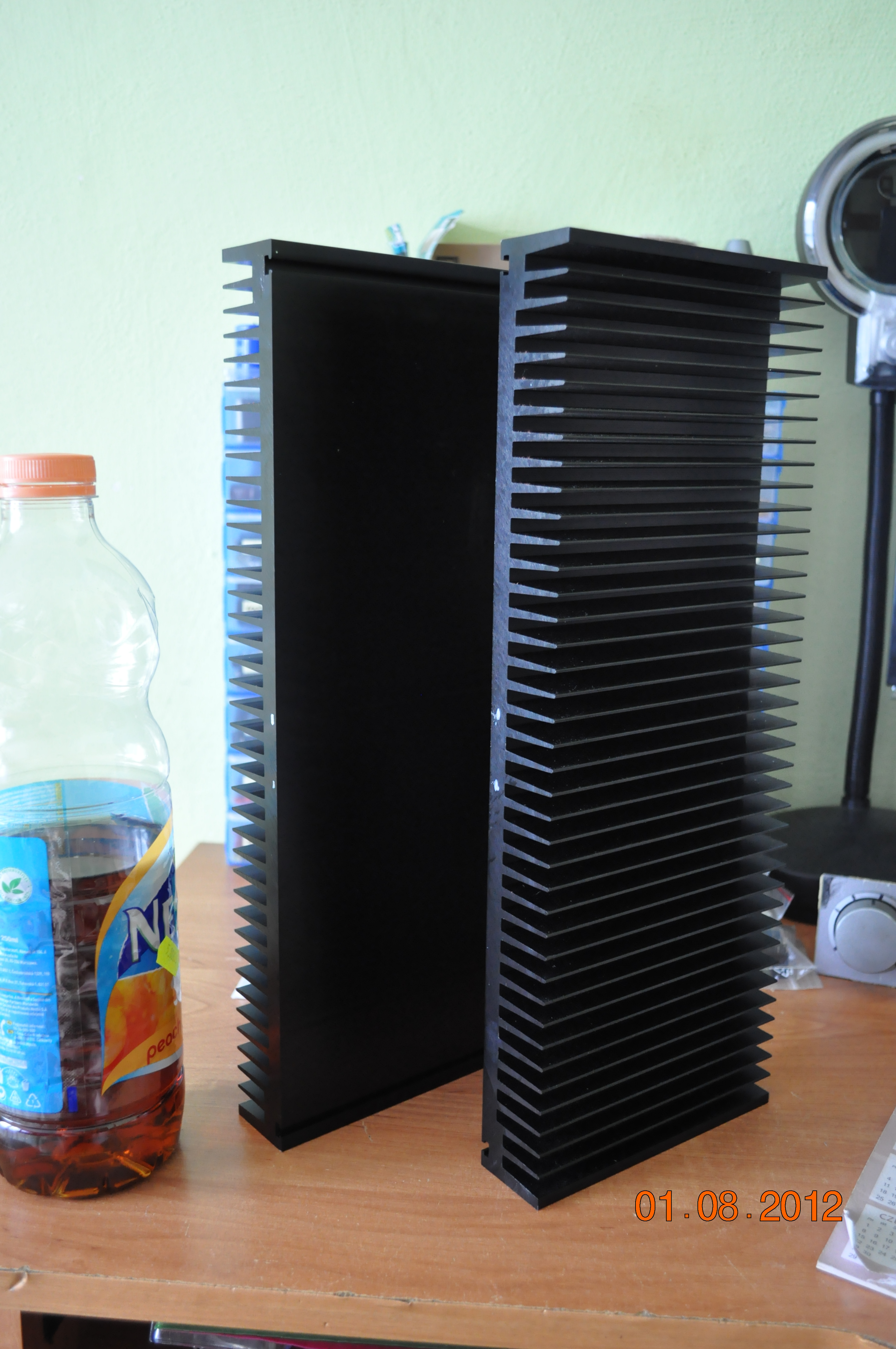

Tu masz podobny, z tym że po szerokości krótszy o 10cm :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Sierpnia 2012 przez adik82

[adik82]

Zdażyło się komuś takie coś:

Wpinam do 450 miernik w miejsca pomiarowe biasu (bez tych rezystorów 330 om).

Ustawiam bias na 8mV tak jak ma być i jest ok.

Przesuwam przewody miernika w inne położenie (cały czas wpięte w punkt pomiarowy), bias się zmienia.

Nie pływa, tylko rośnie lub malaje, zależy od położenia w/w przewodów.

Wzmacniacz oczywiście gra jak należy, nie wzbudza się, żadnych brumień czy tych podobnych.

Co o tym myślicie?

[osimar]

Zdażyło się komuś takie coś:

Wpinam do 450 miernik w miejsca pomiarowe biasu (bez tych rezystorów 330 om).

Ustawiam bias na 8mV tak jak ma być i jest ok.

Przesuwam przewody miernika w inne położenie (cały czas wpięte w punkt pomiarowy), bias się zmienia.

Nie pływa, tylko rośnie lub malaje, zależy od położenia w/w przewodów.

Wzmacniacz oczywiście gra jak należy, nie wzbudza się, żadnych brumień czy tych podobnych.

Co o tym myślicie?

A nie indukuje się jakieś napięcie w kablach miernika?

8mV to mało, łatwo taki pomiar zakłócić. Może kable miernika przebiegają gdzieś koło trafa?

[adik82]

W e-407 było 4mV i nic się nie zakłócało.

Po za tym w nie pierwszym wzmacniaczu czy końcówce ustawiam prąd spoczynkowy, ale takie jaja mam poraz pierwszy.

Mierzyłem dwoma różnymi miernikami, trzema parami przewodów i tak samo obydwie końcówki się zachowują.

Jedna zaraz przy trafie, druga dalej (popatrz we wcześniejszych postach zdjęcia).

Wcześniej mierzyłem i było ok, ale nie ruszałem przewodami.

Puźniej zastanawiałem się czemu podczs pomiarów, przy każdym był inny odczyt.

Dla tego pytam na forum, może ktoś zaobserwował podobne anomalia.

Wtedy bym wiedział czy to wada "fabryczna" czy wadliwe elementy.

Z zoblem czy bez, jest tak samo.

Edytowane 28 Sierpnia 2012 przez adik82

[jaskiniowiec]

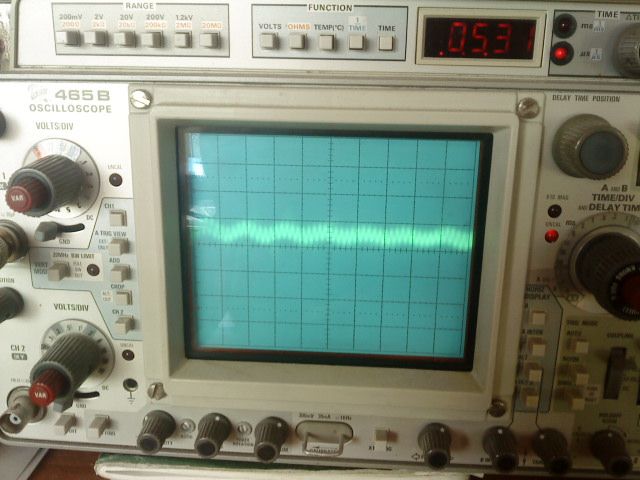

Bardzo ciekawe , już gadaliśmy o tym na gg to z ciekawości podłączyłem te swoje moduły i nic nie zauważyłem dwa mierniki pod to podpoiłem i to samo czy jeden wypinam czy drugi takie samo wskazanie na oscyloskopie też nic .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



niewielkie oscylacje jakieś widać ale to nie przekracza 5 miliwolt , same zakłócenia generowane przez atx-y itp są kilkukrotnie większe, które się nakładają na większość urządzeń. Także to jest całkowicie pomijalne .



Ostatnio miałem styczność z tranzystorem który wykazywał że jest całkowicie sprawny a po zalutowaniu do układu audio wzmak szumiał jak stare radio , i to nowy egzemplarz pozostałe z opakowania były ok. Ciekawe czemu . oraz z takimi jrc które po aplikacji w tych końcówkach generowały bardzo słyszalny szum , po włożeniu tych które ja zakupiłem i miałem na stanie - nic . A niby ten sam scalak .



Jak na moje oko będzie coś w elementach tkwiło ale i tak tego tak szybko nie znajdziesz , jak wzmacniacz gra jak należy to bym to tak zostawił .

Jedyne co bym spróbował to podmienić te jrc na jakieś inne .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Tylko że objawia się to identycznie na dwóch kanałach.

Wszystkie rezystory, diody, kondensatory sprawdzone.

Gdyby któryś z tranzystorów głupiał objawiało by się to nieprawidłościami typu wzbudzanie, szumy, brumy itp.

A obyda kanały grają jak należy.



Zmieniłem rezystory "emiterowe" na te dale co Ty masz i dużo się poprawiło.

Dołożyłem w punktach pomiarowych 330om.

I teraz "bawiąc" się przewodami, spada lub rośnie max ok. 0,5mV.

Ale i tak bym go chciał Ci podżucić na konkratne pomiary, dla spokoju.

[adik82]

Problem rozwiązany przez Jaskiniowca.

Powodem było brak kondensatorów elektrolitycznych cx, w okolicy C19 i C20.

Oryginalnie siedzi tam 100nF, dobrze jest go dać od spodu łącznie z cx.

Po prostu wzmacniacz działał jako generator.

Teraz prąd spoczynkowy raz ustawiony trzyma twardo wartość ustawioną, i nie zakłóca się w żaden sposób.

Jeszcze raz dzięki.

[grzegorz1rr]

Mam pytanie o 407, poskładałem tego klona na płytkach jaskiniowca-tych pierwszych. Uruchomiłem go bez problemów, gra bardzo ładnie jeśli idzie o górę i środek natomiast brakuje dolnego basu - czy wasze klony grają podobnie. Moje kolumny to usher i na poprzedniej końcówce z diy audio "Honey Badger"bas schodził o wiele niżej.

[adik82]

Ja miałem drugą wersje a teraz 450 i na brak niskich rejestrow nie narzekam.

[Bogdan]

u mnie z klona E407 bas jest najlepszy jaki do tej pory udało mi się wycisnąć z Dali Grand, zawsze dudniło mi wyższym basem, a teraz jest super,

w może niektórych konfiguracjach to daje wrażenie odchudzenia tego zakresu ( raczej w odniesieniu do wzmacniaczy które trochę podkreślają wyższy bas )

Ja tą cechę widzę jako dobrą kontrolę basowców.

[grzegorz1rr]

Czy ktoś ma na zbyciu płytki do P-4100

[Yasioo]

Witam, poszukuję Pana który mógłby mi odpalić Accu e-450.



Z góry dziękuję

[adik82]

Sam odpal.

Poprzez żarówki, podłączając napięcie tylko do sekcji prądowej, zwierając na krótko masy sygnałową z prądową.

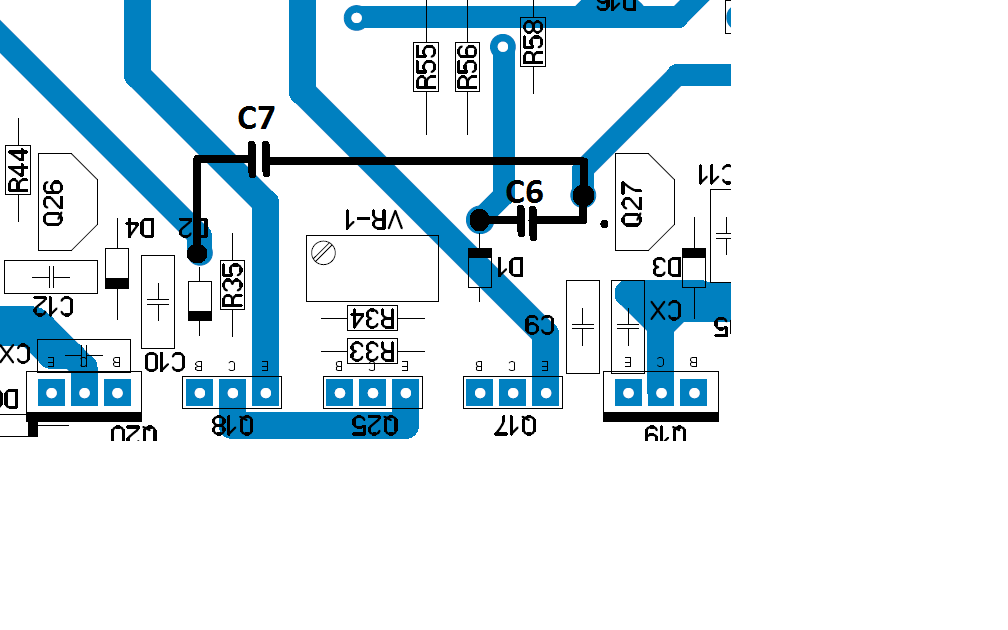

Dołóż kondensatory 100nF/100V od spodu elektrolitów c-x (koło diód D13 iD14), oraz 100nF/100V - C6 i C7, w/g oryginalnego schematu.

Ja je dałem od przodu pcb bo mi się nie chciało znowu zciągać z radiatora (rysunek).

A bez tych C6 i C7, przy załączeniu urządzenia mieszczącego się blisko końcówek działo się coś takiego (pomiar oscyloskopem na port lpt - lepsze niż nic, jedna i druga końcówka) i pomagało wyłączenie i włączenie zasilania końcówek.

Teraz już mam święty spokuj.

O tym wiesz że zamienione miejscami są R30 z R26?

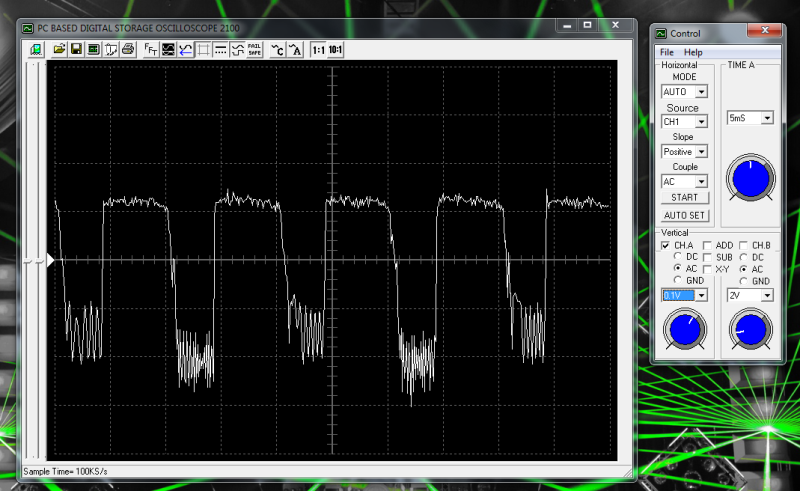

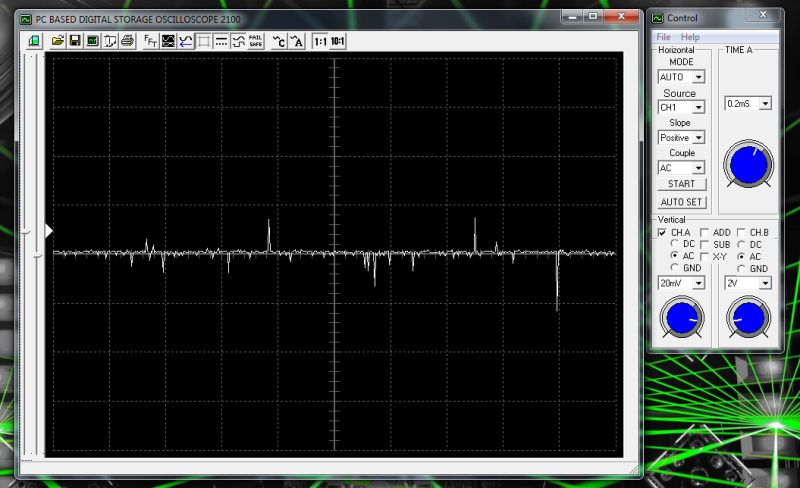

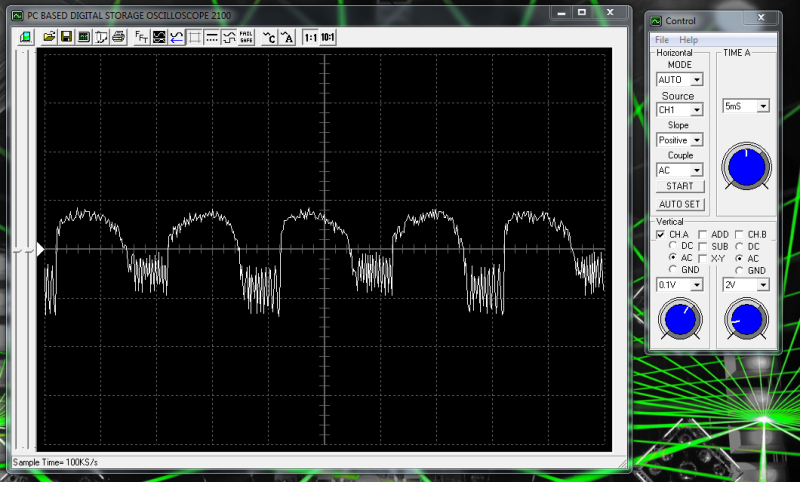

Pomiar już na gotowo ( widać tylko zasilacz komputerowy):



A w całości jeszcze tak wygląda (narazie):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Września 2012 przez adik82

[Yasioo]

Ok spróbuję sam odpalić, dzięki za wskazówkę z rezystorami. Musze go odpalić bo już leży pól roku polutowany.

[jacel_l]

Dzięki adik82. Oczywiście miałem zamienione rezystory i bez kondensatorów c6 i c7, po zmianie jest bajka. Zero śmieci i przydźwięku.

[adik82]

Gdyby ktoś zachomikował komplet pcb do E-450 i zabezpieczeń to chętnie odkupię.

Ewentualnie jak byli by chętni, można pogadać z jaskiniowcem i zrobić drugą turę.

A nawet na pcb zabezpieczeń.

Edytowane 12 Września 2012 przez adik82

[Bogdan]

koledzy chciałbym jeszcze raz poprosić kogoś kto jest dobry w projektowaniu PCB zrobienie płytek wzorowanych na E307 , na ebayu od dość dawna są dostepne do E210, którego schemat jest niemal identyczny z E307 z wyjątkiem zastosowania jako driverów mosfetów a w 307 bipolarów i innych wartości oporników i zasilania.

Można by skorzystać ze wzoru płytki E210 i ja trochę zmodyfikować.

E307 to byłaby taka tańsza wersja Accu..... dla szerszego grona

sam mam kilku chętnych na taką kompaktową końcówkę , która zagra super , a będzie tańsza w realizacji od nawet E407 - mniejsza obudowa ( nizsza i dużo tańsza ) , mniejsze trafo ( 600W wystarczy ) i ogólnie bardziej kompaktowa konstrukcja

Ktoś szuka względnie prostego wzmacniacza do zbudowania, to E307 jest idealny - można by zrobic stopień wejściowy jak w E407 , bo gra lepiej od konfiguracji E307

i mamy naprawdę dobry i prosty projekt



ja sam nie dam rady z tą płytką, ale jeżeli ktoś się podejmie , to służę dokładnymi materialami
