klon Accuphase P-350

[adik82]

Przecież jaskiniowiec zaprojektował już pcb do 307.

Można by też pogadać z pkreczem.

Widziałem jego pcb do 305v fajnie i zgrabnie wygląda.

Chętny bym był tez na pcb do zabezpieczeń, które moźna od początku zaprojektować, już bez wyjścia słuchawkowego czy sterownika wskaźników do których i tak ciężko u nas dostać scalaka.

Dobrze by przy projektowaniu pcb pomyśleć o zastosowaniu ogólnodostępnych części.

Zamiast rezystorów o wymyślnych wartościach czy tranzystorach trudno dostępnych.

Może jakieś pcb zasilacza na "zwykłych" lutowanych kondensatorach, poniewaź w oryginale jest po 22000uF na strone.

A po za tym wzmacniacz ma tylko 100 W na kanał.

Pomyślcie o ty, ja niestety mogę pomóc tylko dopingować.

Edytowane 13 Września 2012 przez adik82

[jaskiniowiec]

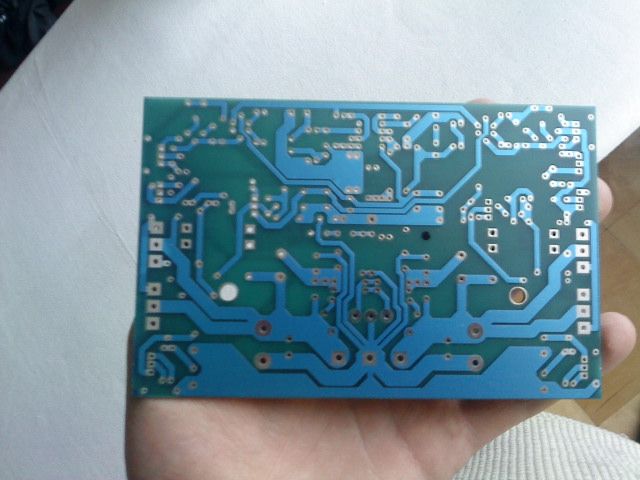

Witam , na razie mam parę pcb do budowy układu z modelu e-350 oraz jeden komplet do p-5000 ale tutaj nie mam pcb stopnia wejściowego -- na razie . . co do 350 to na razie nie złożyłem prototypu żeby funkcjonalnie sprawdzić całość , ogólnie nie powinien być to trudny i drogi w budowie wzmak .

Dopóki go nie przetestuje nie będzie do wzięcia , można sobie zarezerwować cena całości będzie 150 zł razem ze schematem-spisem i wysyłką - jest tylko 6 kompletów . Może to potrwać nawet i 2 tyg .



Co do 307 mam projekt robiony podobnie jak 407 wersja 2 , na pewno lepsza była by wersja robiona podobnie jak do e-350 . hmmm ??.



Bogdan z tego pamiętam chciałeś żebym zrobił projekt do jakiegoś nada wiem że założyłeś jakiś temat w tym zakresie . To w końcu musisz się zdecydować co pierwsze (((:::: i lepsze .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

NAD S300 ( Gryphon ) też ciekawy, ale to już mniej uniwersalny projekt niż E307



E307 mógłby być błogosławieństwem dla początkujących, którzy ( jak ja wcześniej ) chcą zrobić coś dobrego,

ale nie mogą się zdecydować, bo nie chcą angażować pieniędzy i wysyłku w niepewny projekt

E307 to pewniak - względnie prosty i bardzo dobrze grający, jego 100W przy 8 ohmach nie jest wcale

wadą, dla większych mocy cała reszta tez musi być solidniejsza i droższa.

Do E307 wystarczy trafo 600W i względnie mała obudowa, co czyni projekt tańszym i bardziej kompaktowym.

A jeżeli ktoś nie ma wielkich i "trudnych" kolumn 307-mka moze być wzmacniaczem docelowym dla

większości .

jaskiniowiec nie denerwuj sie na mnie - mi sie kopci w głowie, ale po pomyslnym odpaleniu E407

i po dłuższym osłuchaniu utwierdziłem się w przekonaniu, że to dobra droga

Kto jest bardziej wprawiony może budować późniejsze wersje z MCS,

ale te z pojedynczym stopniem napięciowym też są super

Ja w domu nie miałem jeszcze lepszego wzmacniacza o Twojego E407,

a przewaliłem tony sprzętu z Electrocampanietem AW250 włącznie

Wszystko poszło na sprzedaż a klonik E407 został i służy mi bardzo

dobrze.



na płytkach 307 możnaby robic fajne wzmacniacze zintegrowane

lub uzupełnienie do KD ( do frontów lub nawet do wszystkich kanałów ).

a jako końcwka mocy też posłuży - silodne zasilanie i wyciągnie z 200W przy 4 Ohmach na kanał

To jest tak rozdzielczy , a przy tym mocny wzmacniacz ,że do monitorów to ideał.

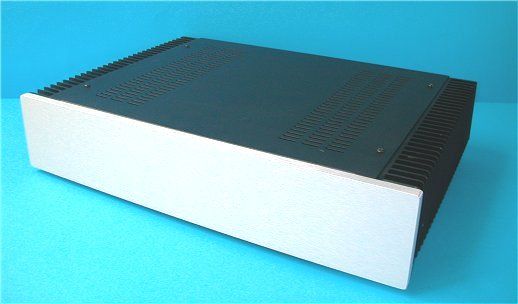

Ta płyteczka po prawej bardzo podobna do E307



te obudowy są w dobrych cenach , co daje możliwość zbudowania dobrego i ładnie wykonanego wzmacnicza na długie lata,

mniejsza ma 8 cm a większa 12 cm wysokości wewnętrznej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Września 2012 przez Bogdan

[jaskiniowiec]

Witam troszkę z innej beczki kto byłby zainteresowany zakupem tranzystorów ksa1220 oraz ksc2690 te tranzystory świetnie nadają się do zamiennego stosowania

zamiast 2sa1507 oraz 2sc3902 no i są to Fairchild-y . Ciężko o podobne trany .

Najbardziej na ebay opłaca się kupić po 250 szt - 90 dolców -- wychodzi 1,15 za sztukę ++ koszty przesyłki .

Ja z chęcią bym kupił dla siebie 50 par .

Jeżeli byli by chętni na te tranzystory to mile widziane propozycje , najlepiej na większa ilość .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kaz K]

Witam. Czytam i podziwiam Kolegów za wytrwałość przy tych klonach, aż nabrałem ochoty by też coś złożyć Mam pytanie do Kolegi jaskiniowiec czy istnieje możliwość otrzymania pcb i schematów wzmacniaczy w wersji elektronicznej (np. pdf}?

[adalbert]

Witam troszkę z innej beczki kto byłby zainteresowany zakupem tranzystorów ksa1220 oraz ksc2690 te tranzystory świetnie nadają się do zamiennego stosowania

zamiast 2sa1507 oraz 2sc3902 no i są to Fairchild-y . Ciężko o podobne trany .

Najbardziej na ebay opłaca się kupić po 250 szt - 90 dolców -- wychodzi 1,15 za sztukę ++ koszty przesyłki .

Ja z chęcią bym kupił dla siebie 50 par .

Jeżeli byli by chętni na te tranzystory to mile widziane propozycje , najlepiej na większa ilość .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Witaj

Ja bym wziął 20 par do E-407.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grze_sio]

Lista na ksa1220 oraz ksc2690



- jaskiniowiec 50 par

- adalbert 20 par

- grze_sio 30 par

[adik82]

Lista na ksa1220 oraz ksc2690



- jaskiniowiec 50 par

- adalbert 20 par

- grze_sio 30 par

- adik82 8 par (jeszcze pomyśle)

Edytowane 24 Września 2012 przez adik82

[Olkowski]

2,8 zł 1507 i 2,2 3902 ze sklepu kashinoki.co.jp oryginał plus przesyłka po co kombinować z częściami z Chin.



1507/3902 wziąłbym 30 par

Edytowane 24 Września 2012 przez Olkowski

[Bogdan]

właśnie, też wziąłbym ze 20 par 1507/3902, bo wydaje mi się ,że ebay może być niepewny



a o KSC zapytam EUROSEMI, może jeszcze będzie miał

[grze_sio]

No to może zorganizujemy zamówienie z kashinoki. Ja potrzebuję jeszcze inne tranzystory, więc może uzbiera się trochę, że będzie warto. Mam kumpla co pracuje w Panasonic Polska i być może uda się załatwić, że nie będzie to wysłane kurierem do Polski tylko przywiezie ktoś z ich pracowników, było by trochę taniej.

[ja_brzoza]

Jestem bardzo za wspólnym zamówieniem. Spora część tranów jest identyczna w różnych modelach Accu. Składam 550-kę (może przy okazji 408 lub 4100 bym "obsadził").

Edytowane 24 Września 2012 przez ja_brzoza

[Bogdan]

ja się dopisuję i mam już odpowiedź z EUROSEMI:



"KSC2690A/KSA1220A + 2SC1358 / 3421 dostawa za 3 tygodnie."

[Olkowski]

Z innej beczki czy za 2SA1312/2SC3324 mogę użyć zamiennie mpsa42/mpsa92 lub bc850/860 .Ewentualnie proszę o inne modele tranzystorów jakich mogę użyć.Pozdrawiam Robert

Edytowane 25 Września 2012 przez Olkowski

[jaskiniowiec]

Witam co do tych tranów sporo myślałem nad tym , i stwierdziłem że na razie się wstrzymam z tym zakupem adik82 mnie poratował dwoma parkami ze starych zapasów , to na razie wystarczy . Możliwe że trzeba będzie zapłacić jakieś cło itp , nigdy nie zamawiałem z poza unii , możliwe że ten gościu z eurosemi je w końcu sprowadzi i będą kosztować taniej , niż gdybym je kupił przez ebay z tego sklepu chin .

[Kaz K]

Do jaskiniowiec wysłałem zapytanie na PW proszę o info zwrotne.

[Bogdan]

jaskiniowiec, a czy KSC2690A/KSA1220A sa tak dobre jak 2sa1507 /2sc3902 ?

[internet]

na pewno nie są gorsze, bardzo zbliżone modele w każdym aspekcie, prócz dopuszczalnej mocy (2S=10W, K=20W)

liniowość wzmocnienia jak widać na obrazkach - dla PNP super, NPN już gorzej, w obu parach

[jaskiniowiec]

Witam , tak jak poprzednik napisał te tranzystory są wręcz identyczne lub bardzo zbliżone patrząc po parametrach .

ksc -ki miały jedną dużo przewagę nad tymi oryginalnymi miały mały rozrzut pomiędzy pnp a npn - te które było w pewnym okresie dostępne u tego markg na alle-drogo i były tanie oraz były to 100 proc farchildy .

Znowu z tymi 2sa to jest czysty totolotek z ich zakupem , na próbę w wziąłem kiedyś z north to okazało się że 2sa1507 mają hfe ok 70-80 a 2sc3902 ok 320 i wszystkie zgodnie z opisem były klasyfikowane do jednej grupy - także był full wypas po kosmicznej cenie .

[adik82]

Odpalona jedna strona p-4100.

Gra? Rewelacyjnie.

Z początku odpalałem na jednej parze tranów końcowych, i powiem że dla mało wymagających monitorów w zupełności by wystarczyło.

A na trzech to już zaczyna się życie.

Teraz to mi potrzebna będzie regulacja barwy, ale na minus, bo niskich rejestrów to ma sporo :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Września 2012 przez adik82

[jaskiniowiec]

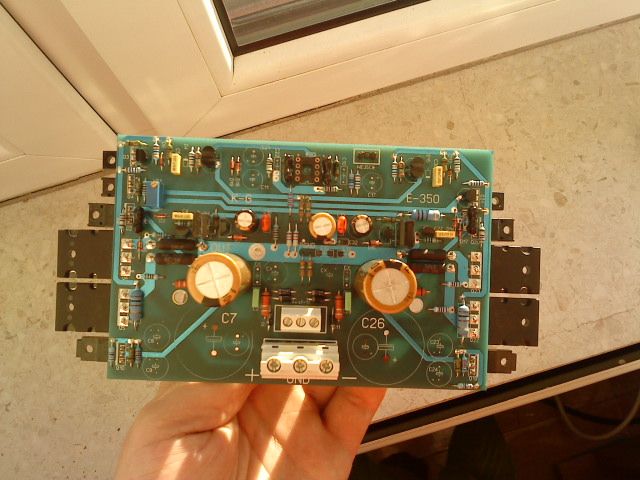

Witam to tak co do 350 to wygląda to tak wprawdzie jeden kanał odpaliłem , ale wszystkiego co chciałem jeszcze nie sprawdziłem wygląda to tak , właściwie to z braku wręcz prozaicznych elementów itp .

Także pcb jeszcze nie są do wzięcia - do montażu tego układu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

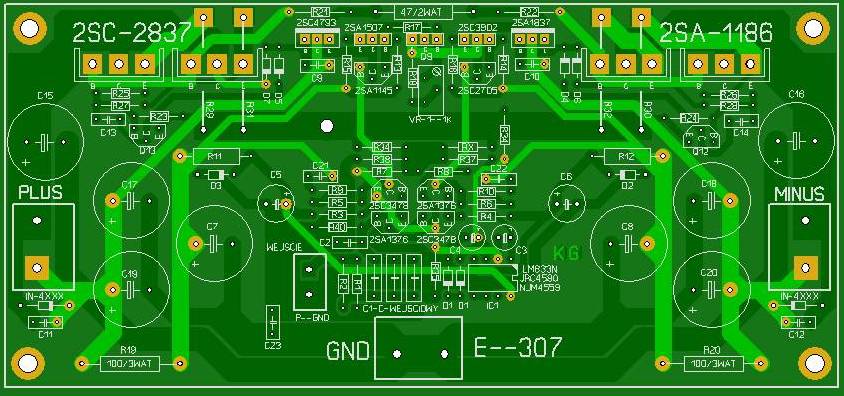

Właściwie na prośbę itp Bogdana powstał najprostszy projekcik , nie ma już prostszego klona accu który można składać - czyli E-307 .

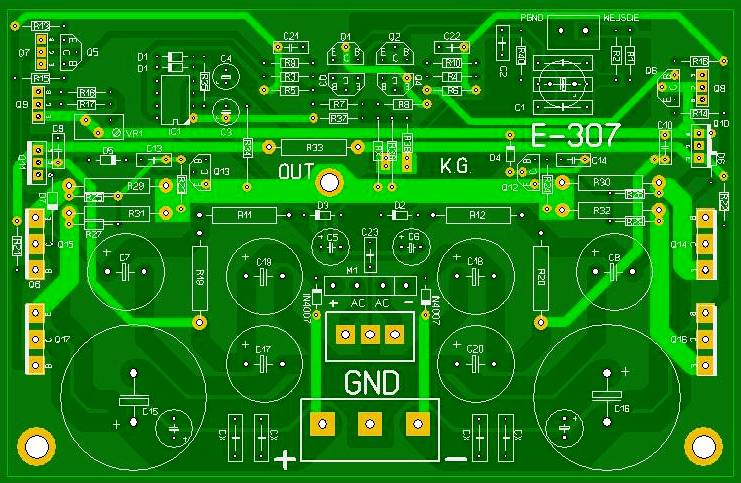

Właściwie zrobiłem dwa projekty jeden z tranzystorami po jednej stronie , drugi znowu ma tranzystory rozmieszczone w ten sam sposób co powyższy klonik e-350 .





Jeżeli będzie wystarczająco dużo chętnych na coś takiego to zamówię płyteczki do tego , ale to zależy od ludności (:::: . Co z tego wyniknie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Bardzo fajny projekcik.

Jaka pcb to obojętne, chociaż ta po prawej ładniejsza :-)

Jaka cena za komplet i przy ilu zamawiających?

W sumie słyszałem nie jednego klona accu i grają bardzo dobrze, więc i ta powinna podobnie zagrać.

A lepsze to niż jakieś kombinowane cuda, typu kity avt czy inne.

Gdyby zastosować popularne toschiby jako końcowe i odpowiednie trafo to trochę mocy by można z tego wycisnąć.

A dla mniej wymagających, można zastosować trafo z jednym napięciem i złożony na "zwykłych" częściach, to nie będzie to droga zabawka.

Edytowane 5 Października 2012 przez adik82

[Bogdan]

ale suuuper !!!

jaką wysokość ma ta płytka po lewej ?

[Bogdan]

jaskiniowiec tylko się na mnie nie wściekaj, ale na tej płytce po lewej chyba dałoby się upchnąć jeszcze jedną parę końcowych :-)

z tych otworów montazowych mozna zrezygnować , bo one tak sztywno wiszą na tranach,ze nie ma siły żeby coś złego sie stało

i gdyby układ wejściowy był jak e407 ( chcodzi mi o konfigurację z kolektorami ),

to wtedy mamy płytke uni 307-407, a przy tym bardzo kompaktową , ale ja nic nie mówiłem .... :-)

Edytowane 6 Października 2012 przez Bogdan

[jaskiniowiec]

Ojjjooojjjj nie będę już tego przerabiał mieszanie tego wszystkiego jest bez sensu miałem już takie koncepcje i się nie przyjęły np uniwersalny moduł do klonowania itp .

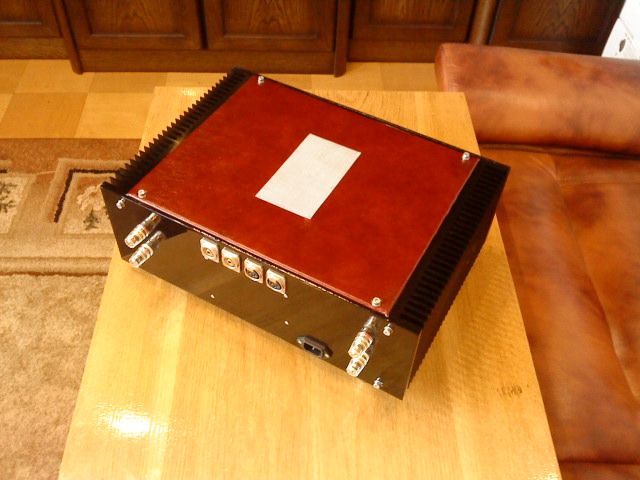

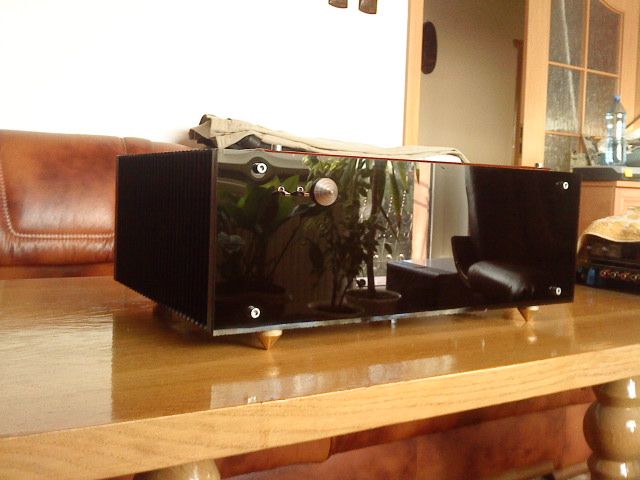

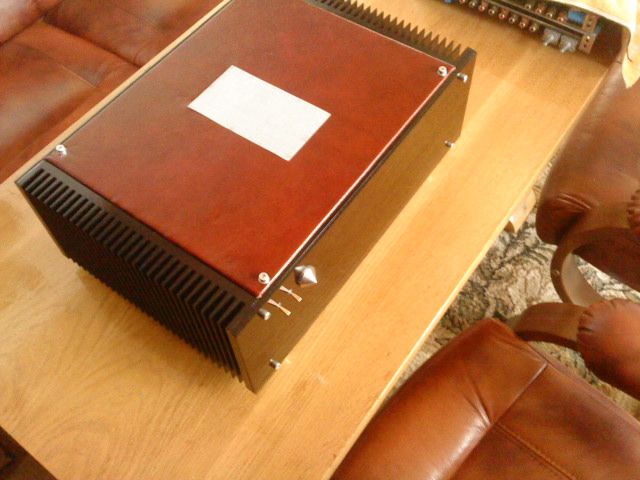

A tak po za tym jak się podoba coś takiego taka moja konstrukcja oparta o accu , wnętrza nie pokazuje ale to co tam jest jest nieco przegięte ((::: , Wiadomo ze wzmacniacz można " nauczyć " odbierać komendy z dowolnych pilotów i tym samym sobie go załączać przełączać wejścia z xlr na rca , wzmocnienie itp . konstrukcję opisze na elce w następnym tygodniu .

Górna pokrywa jest wykańczana naturalną skóra także w pewnym stopniu w pewnym stopniu zdjęcia robione komórka nie oddają wizerunku w realu .

Jest to klon accu p-4100 w 95 proc ukończony . Jeszcze muszę kilka drobiazgów ukonczyć .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Bogdan, ty to po prostu nie wiesz czego chcesz.

Najpierw proste, puźniej chcesz skomplikować.

Nad, marantz, accu .....

Albo po prostu jesteś uzależniony od lutownicy?? I musisz coś lutować, byle co byle lutować.

[kogutaudio]

Zgadzam się z kolegą . Bogdan jest odzwierciedleniem wiecznego poszukiwacza. Przypomniały mi się słowa kolesia z greckiego klubu audiofilów. 3:00

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

no cóż lubię próbować, ale już nic nie mówię jest cudnie i sam zapisałbym się na 2 komplety czyli 4 szt tych płytek po lewej



e307 ( lewa )



1. bogdan - 4 szt.

[Kaz K]

Koledzy pytam ponownie , jest szansa otrzymać wzór pcb oraz instrukcję montażu kloników e- 307 lub e-407(pcb może być nawet w formie scanu fizycznej płytki), bo mam już dość słuchania muzy na "hiendowym" ;-) Technicsie sprzed 20 lat.

[adik82]

Co tak licho?? A puźniej będą pytania typu: kto ma na sprzedaż.



1. bogdan - 4 szt.

2. adik82 - 2 szt.
